vytěžování do bazénu

[Neo]

Konečně jsem dokončil vytěžování do bazénu.

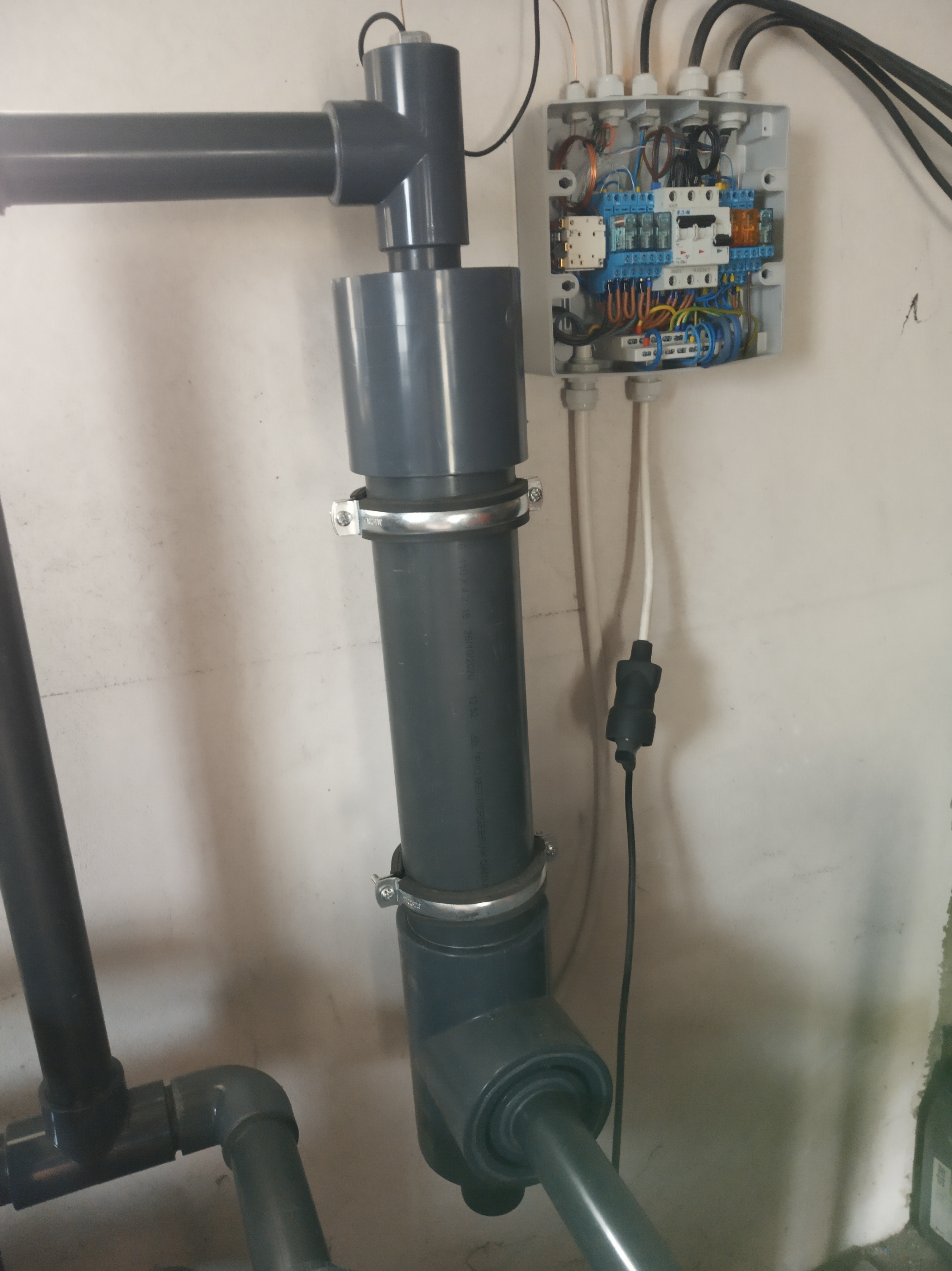

V dolní části těleso 3x230V 4.5kW, v horní části čidlo bezpečnostního termostatu a čidlo teploty. Voda proudí od spodní části nahoru.
Přívod:
CYKY 3x2,5mm2 - 230V
2x CYKY 3x2,5mm2 z dvojitého vytěžování
Přívod k tělesu LYSY 5x4mm2
čerpadlo 3x2,5mm2

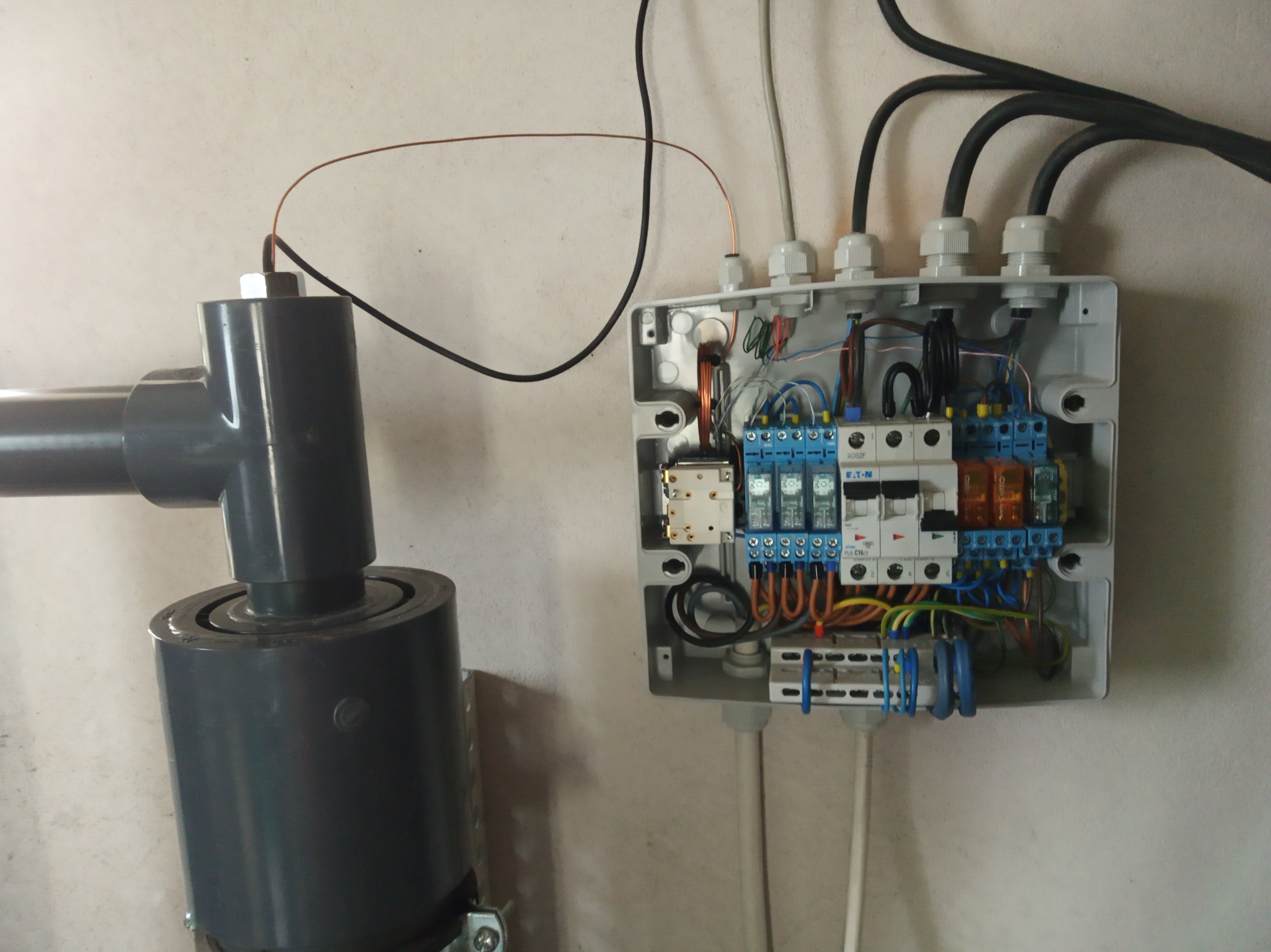

Rozvaděč FAMATEL s IP65

z leva:
průmyslový kapilárový bezpečnostní termostat 80°C pevně nastavený, kalibrovaný výrobcem.
3 x relé pro spínaní těles
3x jistič tělesa 16A - (3f jistič předělán na 3x 1f)
2x relé blokování topení bez zapnutého čerpadla
relé čerpadla

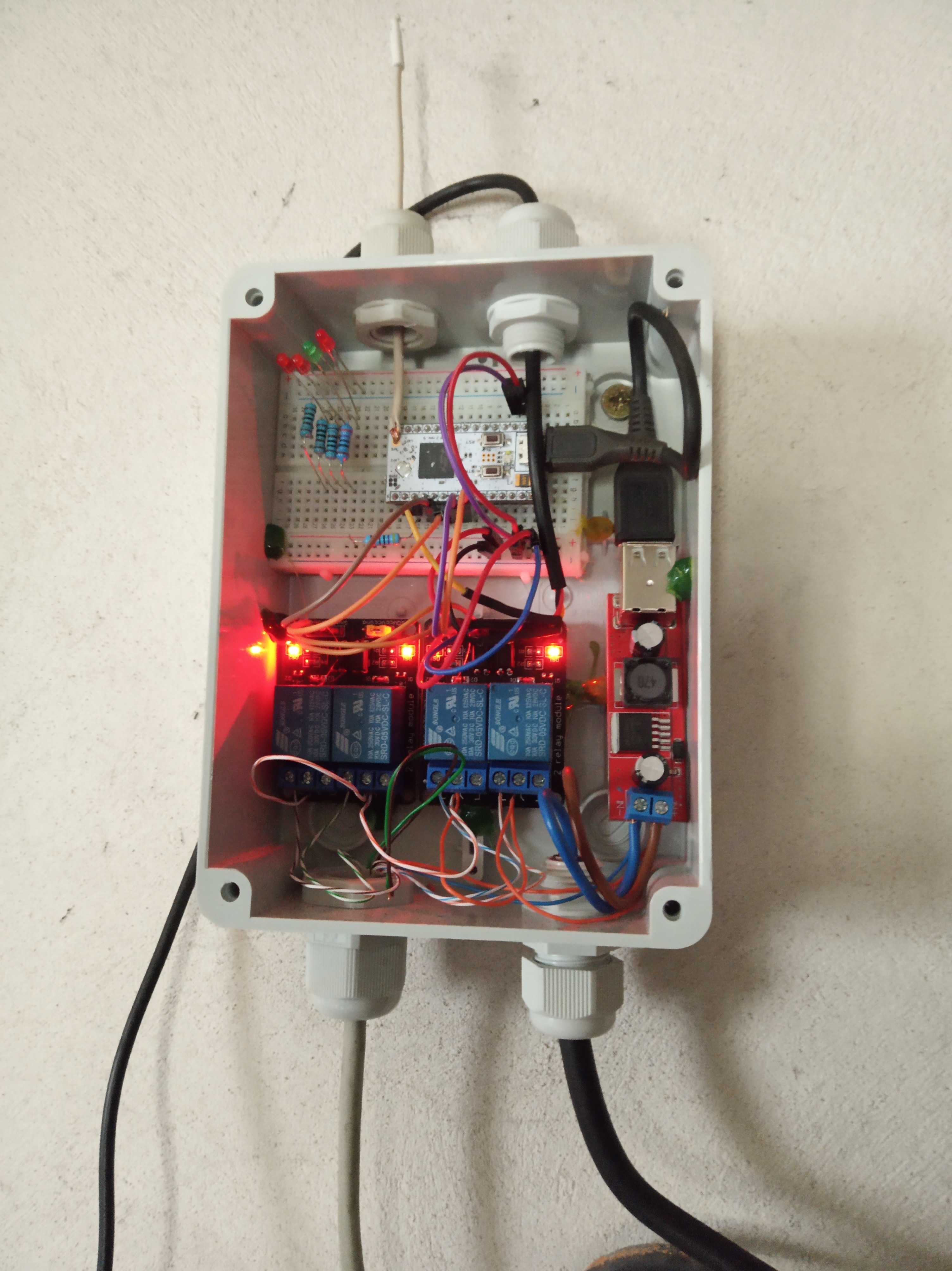

Krabice ovládání

Prosím nekomentovat provedení, jedná se o dočasný testovací stav.
přívod CYKY 2x1,5mm2 - 24VDC
nahoře bezdrátový Z-WAVE modul od domácí automatizace FIBARO
v pravo DC/DC měnič 24/5V
v levo dole 2x2 oddělovací relé s optočleny

Celková investice 10kKč

[Vitek]

Zda se mi to nebo sem slepej. .. nevidim proudovy chranic. Koukej to tam dodelat !! Nebo se stane pruser. Lidi neblbnete

[bokser01]

Zda se mi to nebo sem slepej. .. nevidim proudovy chranic. Koukej to tam dodelat !! Nebo se stane pruser. Lidi neblbnete

My doma máme TN-C a chrániče nikdo neřešil a taky žijeme a to máme bojlery 2
Co jsem ale udělal FVE tak chrániče jsou všude a postupně elektrikář mění rozvody ve zbytku domu co je ještě v TN-C
Uznávám, že od té doby co jsou bojlery za chrániči, má člověk takový "lepší" pocit

[cipis]

Nasype se do toho desítka, ale už nezbude 6-7 stovek na aspoň typ A chránič ...

Zda se mi to nebo sem slepej. .. nevidim proudovy chranic. Koukej to tam dodelat !! Nebo se stane pruser. Lidi neblbnete

[Neo]

Zda se mi to nebo sem slepej. .. nevidim proudovy chranic. Koukej to tam dodelat !! Nebo se stane pruser. Lidi neblbnete

se uklidni, proudový chránič je o 15m jinde, hned za střídačem a pochopitelně typu B

[cipis]

Tak ukaž jaký ...

Jo, a když už do tebe ryjeme, tak bacha na ty drátky/lanka z rozpáraného UTPka ... Mají izolaci jen 70 V, většinou ...
Tu ovládačku, byť je na 24 V, tak to chce tahat standardníma drátama, když je to takhle pohromadě.
Dělá se třeba cyky 7x1,5.

[Neo]

Nasype se do toho desítka, ale už nezbude 6-7 stovek na aspoň typ A chránič ...

Ty se taky uklidni
A chránič ti je u Axperta k ničemu, protože Axpert nemá oddělovací trafo, při poruše se může dostat DC složka z panelů na AC stranu.

[cipis]

My se uklidňovat nepotřebujeme, nás to baví. Jdeš s kůži na trh, no a když nedodáš všechny informace, tak se pak nediv. Takže do klidu se spíš hoď ty, a naprav to

[Neo]

My se uklidňovat nepotřebujeme, nás to baví. Jdeš s kůži na trh, no a když nedodáš všechny informace, tak se pak nediv. Takže do klidu se spíš hoď ty, a naprav to

Já jsem tu nepsal "lidi neblbněte" , "už nezbude 6-7 stovek na aspoň typ A chránič"
Fotit všechny rozvaděče po baráku ti nebudu , nejsi hodnotitelská komise

[cipis]

No to jsi na omylu, tady je to celé hodnotitelská komise. Jak jsem psal, něco se tu zveřejní, a tím pádem se jde s kůží na trh, takže jsou k tomu všelijaké komentáře. No a asi tu nějakou chvíli jsi, tak jsi to mohl předpokládat, no a doplnit to.
Tak jak tak tam máš blbě tu ovládačku, protože se ti kříží 24 V a 230 V, aniž by ty 24 V měly izolaci 230+ V.

[Neo]

No to jsi na omylu, tady je to celé hodnotitelská komise. Jak jsem psal, něco se tu zveřejní, a tím pádem se jde s kůží na trh, takže jsou k tomu všelijaké komentáře. No a asi tu nějakou chvíli jsi, tak jsi to mohl předpokládat, no a doplnit to.
Tak jak tak tam máš blbě tu ovládačku, protože se ti kříží 24 V a 230 V, aniž by ty 24 V měly izolaci 230+ V.

Velevážená hodnotitelská komise, omlouvám se, ale doplnil bych několik důležitýchch informací:
1. Testovacím provozem bylo myšleno,že uvedené zařízení bylo v provozu pouze po dobu mého dozoru.
2. Všechny potencionální účastníky kteří by mohli požít bazén jsem zamknul doma včetně koček a sousedky, která přišla na kafe.
3. jediný kdo mohl přijít do styku s vodou v bazénu jsou Vlaštovky, které za letu pijí vodu. Vzhledem k tomu že netahají za sebou uzemňovací drát jim ohrožení života nehrozí.
Ještě jednou se hluboce omlouvám.

[cipis]

Super

[Neo]

Pro jistotu jsem provedl měření mezi bazénovou vodou a PE vodičem.
Voltmetr Fluke
46mV AC
320mV DC
Po vypnutí sřídače a odpojení panelů (dům připojen na DS). vyhřívání bazénu vypnuto.
Hodnoty AC i DC téměř stejné.

[cipis]

Napiš ten chránič, běžně dostupné jsou ty A (kupodivu v unihobby za "pár" korun), ty Béčka jsou podstatně horší a nikde je pořádně nemají.

[Neo]

Napiš ten chránič, běžně dostupné jsou ty A (kupodivu v unihobby za "pár" korun), ty Béčka jsou podstatně horší a nikde je pořádně nemají.

Tady je mají skladem ale ta cena
https://www.emas.cz/proudovy-chranic?f% ... D=in_stock
Na chránič jsem čekal 6týdnů. EATON PFL7-40/1N/B/003

[Neo]

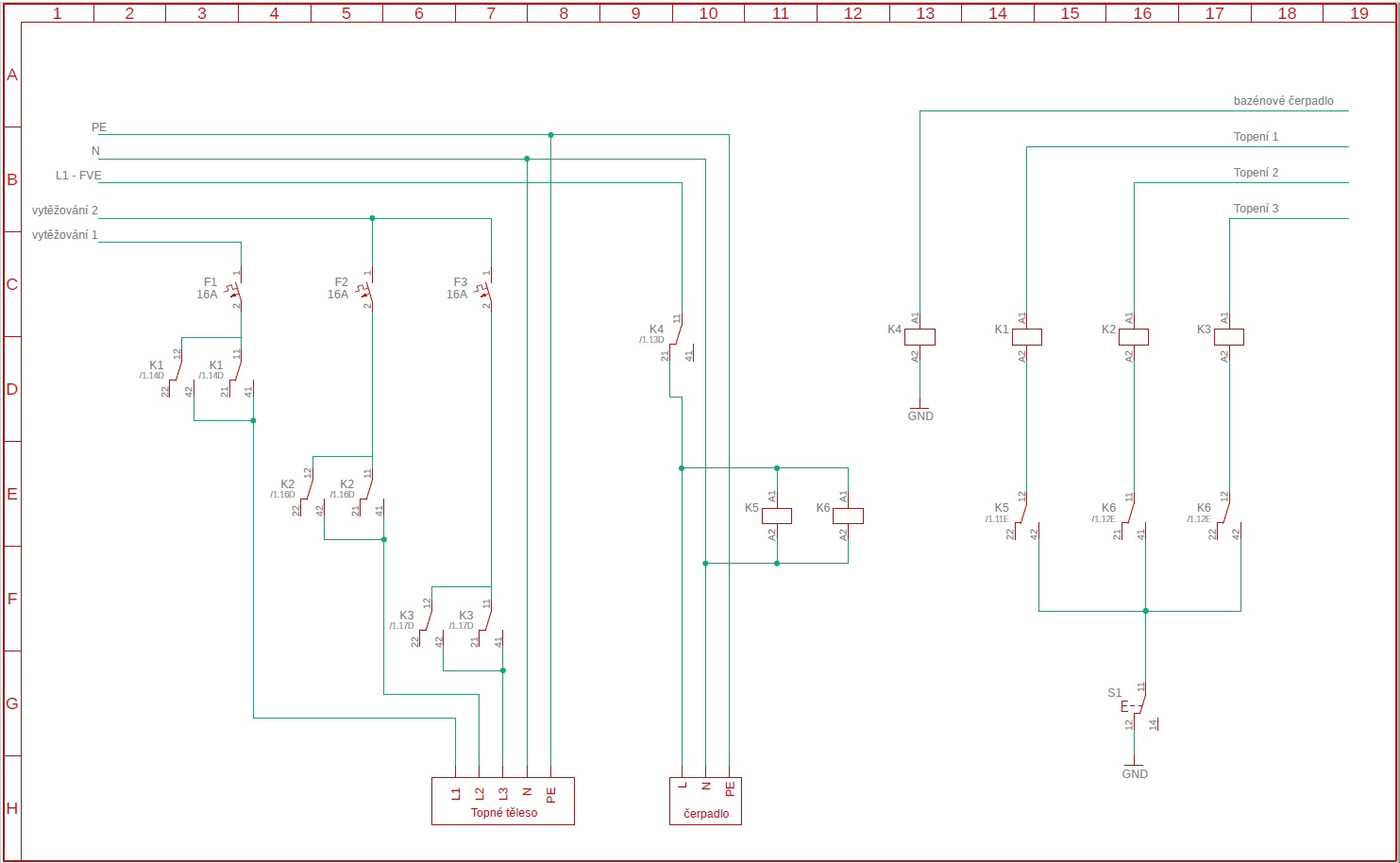

Zde je schéma zapojení

F1, F2, F3 jističe topných spirál
K1, K2, K3 Relé topných spirál - kontakty jsou zvojeny aby vydržely proudové zatížení
K4 relé bazénového čerpadla
K5 , K6 relé blokování topení bazénu bez zapnutého čerpadla
S1 bezpečnostní termostat

Schéma vytěžování do bojleru včetně popisu jsem dával jsem
https://forum.mypower.cz/viewtopic.php?p=200119#p200119
Celý systém jsem doplnil o další vytěžovač ( vytěžování podle napětí na baterii) první vytěžovač je nastaven na 53,2V a 100% otevření je v 53,7V a druhý je nastaven na 53,7V.
V přechodném a zimním období
První vytěžovač je zapojen do bojleru trvale.
Druhý vytěžovač je připojen k žebříku v koupelně trvale.

Celý system v létě pracuje asi takto.
Vytěžovač 1 ohřívá bojler 2,2kW, v případě že je energie více a napětí na baterii se zvyšuje vytěžovač 2 začne ohřívat vodu v bazénu, ale za pouze za podmínky že je zapnuté čerpadlo.
Bojler je vybaven čidlem teploty z domácí automatizace . Po dosažení teploty 64°C dojde k blokování stykače ohřívání bojleru z FVE a zároveň dojde k sepnutí relé K1. V případě poklesu teploty vody v bojleru pod 62°C dojde k sepnutí stykače ohřívání bojleru z FVE a relé K1 rozepne.
Provozní termostat bojleru je nastaven na 67°C
Vytěžovač 1 snese zátěž bojleru 2,2kW i 1,5kW tělesa bazénu současně a trvale, ale nechci jej zbytečně zatěžovat a ohřátí bojleru je přednější
Veškeré podmínky pro ohřívání bojleru a bazénu jsou řízeny z domácí automatizace FIBARO a relé K5 a K6 jsou jen pro zvýšení bezpečnosti zařízení.
J.
PS: doufám že mě hodnotilská komise odpustí ale hned zítra zástrčku od čerpadla zalepím Mamutem do zásuvky.
Protože při jejím rozpojením dojde k degradaci bezpečnosti celé domácí automatizace včetně relé K5 a K6
Pro rejpaly: jistič čerpadla není ve schématu zakreslen protože se nachází v jiném rozvaděči.

[cipis]

To ale není typ B, ale typ A ...
Eaton v téhle řadě typ B nedělá, alespoň podle jejich vyhledávání:
https://www.eaton.com/cz/cs-cz/site-sea ... s$all.html

Co tam máš za přesný typ? K tomu označení je právě na konci ještě typ ...

[rva]

Jako alternativa toho aby to běželo jen když je zapnuté čerpadlo filtrace se používá celkem levný páčkový detektor proudění vody. Když voda proudí, naráží na páčku a tím se sepne kontakt: https://www.aliexpress.com/item/1005003610006194.html

Snímač toku vody

[ACDC]

Pánové, vám z těch chráničů jebne. Pevně připojené, pospojené zařízení nepotřebuje chránič. A vnitřní propoje malého napětí musí být odděleny od částí nn, mezi sebou vydržet 1,5kV (nebo taky 3,5kV) takže nemusí být z vodičů pro 230V. Taky hodnocení:-)

[misa84]

Jo chránič zkuste si ho prstem když ho pul roku nikdo "neprocvičí" ...
