EGS002

[pasta]

Vacsiu nadej na spolahlivu synchronizaciu so sietou ma fazovy zaves napr. s CD74HC4046. Jej interny oscilator 12Mhz pre EG8010 zvlada. Ostatne je zalezitostou niekolkych pasivnych suciastok. Synchronizacne pulzy zo siete sa daju ziskat dost jednoducho a cez optoclen priviest ku 74HC4046.

Uff, tak teď vůbec nerozumím, jak věc určenou primárně pro násobení kmitočtu, tj. oscilátor řízený fázovým detektorem použiju pro synchronizaci 50Hz a výstupu EG8010.

Na testovanie serioveho portu mam pripravenu jednu upravenu dosku EGS002. Vystup na display som zrusil a na uvolnene piny mam pripojene piny TxD a RxD. Problem bol ale v tom, jeden z tych pinov bol tvrdo pripojeny na zem a to pod cipom EG8010. Takze najskor som musel odpajkovat EG8010, potom odskrabat prepoj na zem, pripajkovat cip EG8010 spat a napokon spravit prislusne dratove prepoje na uvolneny display-konektor. Teras sa caka na generator seriovych povelov.

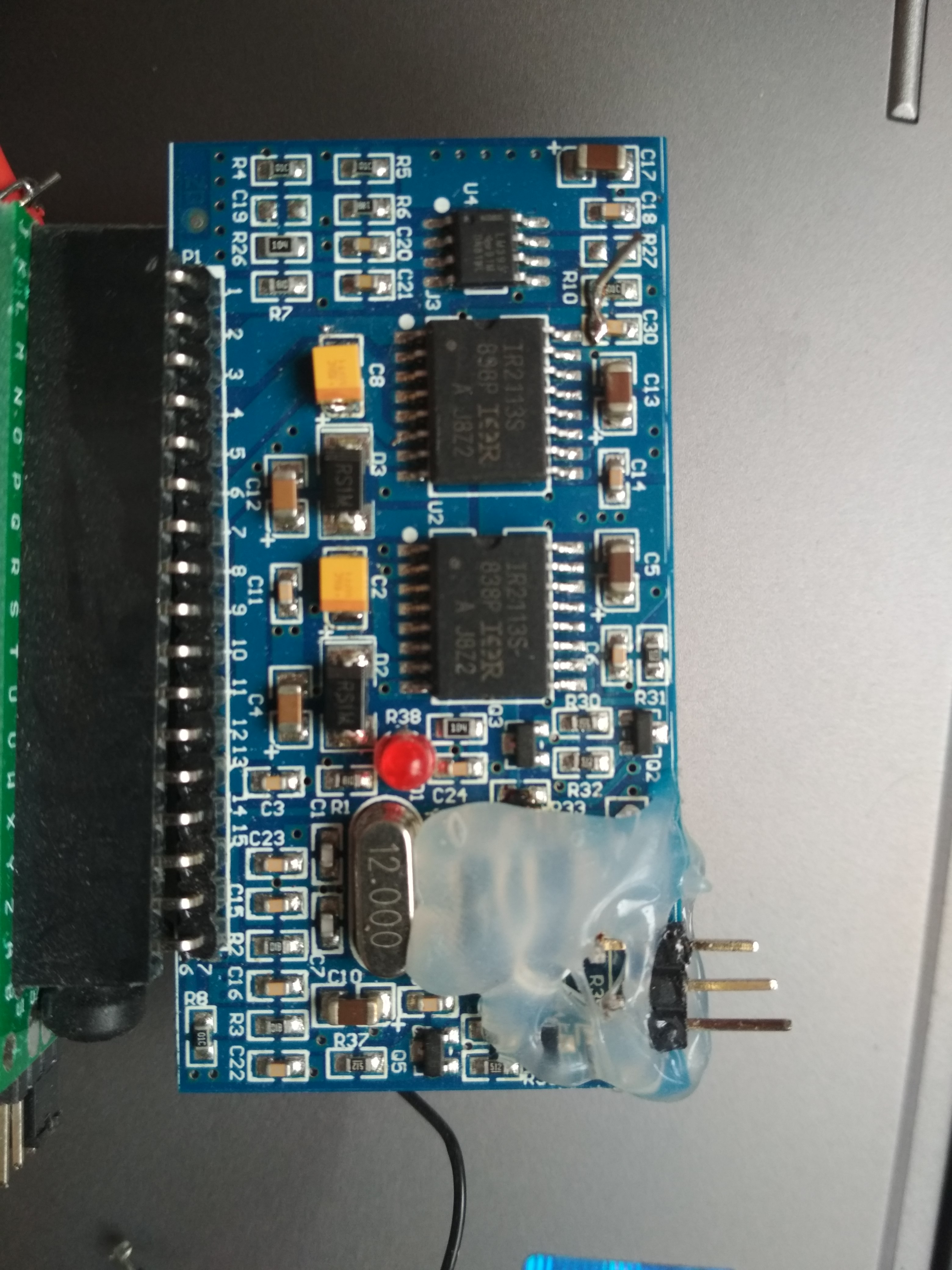

Mám to podobně, viz foto. Ale jak jsem psal. Co jsem potřeboval mi to nedalo.

[pasta]

Tohle všechno jsou obezličky, protože není přímá náhrada EG8010.
Generování obdélníkové PWM z PICu sinosový výstup měniče neudělá.

Můžu se zeptat, jak jste na tohle přišel?

[Jozef51]

Uff, tak teď vůbec nerozumím, jak věc určenou primárně pro násobení kmitočtu, tj. oscilátor řízený fázovým detektorem použiju pro synchronizaci 50Hz a výstupu EG8010...

Synchronizaciu zo sietou mozete v urcitom priblizeni chapat ako nasobenie sietoveho kmitoctu 50Hz na 12MHz t.j. PLL ako nasobicku 240000x. To znamena, ze oscilator obvodu PLL bezi na frekvencii (sietova frekvencia*240000). Toto nasobenie sa da nastavit v urcitom rozsahu frekvencie siete. Trebars 48 az 52Hz. Pokial je frekvencia siete mimo tento rozsah (alebo signal zo siete chyba) interny oscilator obvodu PLL bezi na 12MHz (vystup menica je 50Hz a je nesynchronizovany so sietou). No a z tohto oscilatora sa napaja vstup hodin EG8010 (krystal 12MHz je nahradeny oscilatorom PLL obvodu). Vsetko sa da nastavit tak, ze menic riadeny EG8010 ma na vystupe 220V/(aktualny sietovy kmitocet) a naviac tento vystup je aj vo faze zo sietovym napatim.

[feliz navidad]

budič jde až po destrukci fetů. Číňan na EGS002 tam nějakou imitaci zkratové ochrany má, ale zoufale pomalou, protože tam má pomalej komparátor, kterej reaguje nejdřív za 300ns, a díky tomu, že další zpoždění při vypínání vznikne tím, že jsou malý proudy z budiče do mosfetů, a ty se nestihnou dost rychle zavřít -47R do gate IRFB4110 s kapacitou cca 10nF je jenom časová konstanta tohohle dalších 470ns (další zpoždění dělá nejenom ir2110 (TLP350 u PJ), ale u PJ i ty 4 tranzistory cca 50ns), což je v lepším případě 1us než se to vypne (a to nepočítám vliv Milerovy kapacity na zpomalení vypínání) tak energie pulsu překročí avalanche energy a je hotovo.

Avalanche energy do toho netahej. To si pleteš pojmy, průrazné napětí mosfetů není překročeno, k lavinovému jevu vůbec nedochází a žádná avalanche energy se neuplatní.
