Môj pokus o nízkorozpočtovú malú FVE

[antoni_sk]

Už sa to obdobie a počasie vylepšuje - takto sa mi to páči:

[antoni_sk]

Ahojte, potrebujem poradiť, resp. nejaké tipy a nápady - rozmýšlam kúpiť kombi-menič PS3K-2450. Zámer je ho využiť ako 2,45kW menič a zapojiť za neho všetky tri okruhy špirály v bojlery (3x500W) - teraz idú cez menič Soluovoill 1200W. No a kedže je to aj 50A regulátor tak by sa dalo na neho zapojiť 6ks 235W panelov (4 existujúce, 2 plánované).
No a ostalo by mi teda 6ks 280Wp panelov a tri existujúce regulátory: 2x30A PWM a 40A MPPT (Srne).
Všetky panely sú na streche garáže z ktorej už ide teraz do domu k technike po 3 páry 6mm2 vodičov - ďalší pár už nechcem ťahať.
Ako zmysluplne, ekonomicky, jednoducho zapojiť týchto 6ks panelov a na ktoré regulátory.

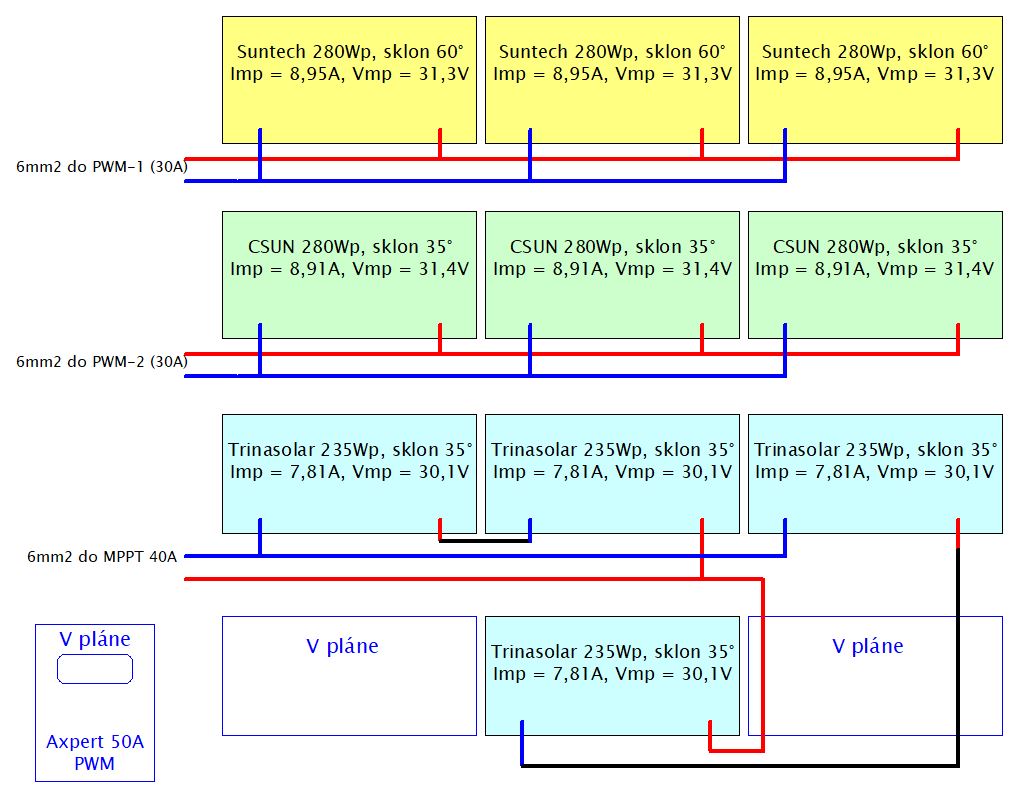

Vid obrázok:

[Joskob]

Ten axpert je PWM? Aka je vdialenost od panelov k regulátorom?

[antoni_sk]

Ahoj Jozef, áno PWM...
žltá rada panelov je najbližšie, modrá najdalej... naposledy som kupoval 50 metrov, štikol na polovicu, takže max. do cca 20m

[Joskob]

Tak to dosť komplikuje. 50A ťahať po 6mm² cez 20m, no nič moc. Nevidim ani nejaké rozumné zapojenie. Buď presťahovať reg a batérie do garáže, a do domu poslať 230v. Alebo to zrob jak ja, za cca 20€ som kupil z bazosu AYKY 4x35 a prepojil 24V vetvu z garáže do domu. Teda neviem aké máš možnosti

[antoni_sk]

Hej, teraz som to dorátal - potreboval by som zdvihnúť napätie zapojením aspoň 3P(2S) - to ale by už bolo príliš vysoké napätie pre tento typ (píšu max.60V) takže zapojenie 6P nie je vhodné pre príliš vysoký úbytok napätia.

[kodl69]

Tak dlouho se kupují levný věci, aby se kupovaly dvakrát a nebo nakonec vyhodily a pořídilo se to, co tam mělo být od začátku. PWM regl by neměl mít velkej rozdál napětí na vstupu proti napětí baterie, jinak je účinnost v ... Pokud máš dlouhý přívody od panelů k regulátoru, je několik řešení, v zásadě buď tlustý dráty, nebo vysoký napětí.

[antoni_sk]

Kodl69, lacné 30A PWM regulátory ktoré mám a na ktoré sú pripojené po 3P panelov za tie prachy fachajú ako víno
Možno by bolo riešením na MPPT Srne 40A pripojiť 6ks 235W panelov miesto terajších 4ks - v zapojeni 3P(2S). Bol by ale trochu prepanelovaný - max. 1410W miesto papierových max. 1040W.
A na Axpert zavesiť iných 3ks panelov v 3P zapojení.

[Joskob]

Tak dlouho se kupují levný věci, aby se kupovaly dvakrát a nebo nakonec vyhodily a pořídilo se to, co tam mělo být od začátku. PWM regl by neměl mít velkej rozdál napětí na vstupu proti napětí baterie, jinak je účinnost v ... Pokud máš dlouhý přívody od panelů k regulátoru, je několik řešení, v zásadě buď tlustý dráty, nebo vysoký napětí.

Ono určite máš pravdu s tými lacnými vecami. Anton snáď so mnou súhlasí, že bohužiaľ cena je dosť rozhodujúci faktor. Takže ak sa chceme hrať ,tak sa hráme s tým na čo máme ,alebo sa nehráme vôbec. A my sa chceme hrať.

[Joskob]

Kodl69, lacné 30A PWM regulátory ktoré mám a na ktoré sú pripojené po 3P panelov za tie prachy fachajú ako víno
Možno by bolo riešením na MPPT Srne 40A pripojiť 6ks 235W panelov miesto terajších 4ks - v zapojeni 3P(2S). Bol by ale trochu prepanelovaný - max. 1410W miesto papierových max. 1040W.
A na Axpert zavesiť iných 3ks panelov v 3P zapojení.

Aj tak by sa dalo, ale stratis zbytočne časť vykonu. Pouvažuj nad tým hrubim hliníkom. Ja som sa tomu najskôr zdráhal, ale za tie peniaze to bolo asi najrozumnejšie čo som mohol urobiť, a mám ešte aj bohatú rezervu.

[antoni_sk]

OK, ale ako by som to mal spraviť ? 6ks 280W panelov má síce cca rovnaké parametre, ale 2 rozdielne sklony.
Zbytok (4) sú zas panely 235W a teda majú iné U a I parametre ako 280-ky.
Dat strojovnu do garáže som síce rozmýšlal - problém je teplota - v zime by baterky mrzli.

[Joskob]

OK, ale ako by som to mal spraviť ? 6ks 280W panelov má síce cca rovnaké parametre, ale 2 rozdielne sklony.
Zbytok (4) sú zas panely 235W a teda majú iné U a I parametre ako 280-ky.
Dat strojovnu do garáže som síce rozmýšlal - problém je teplota - v zime by baterky mrzli.

Pri paralelne zapojených paneloch na PWM regulátor je uplne jedno, že majú iný sklon a iné napätie a prúd.

[antoni_sk]

No s tým tvojím tvrdením som si nie úplne istý - nejako fungovať to asi bude, ale asi nie úplne najlepšie.
Ved to je ako keby sa paralelne pripojil baterky s rôznou kapacitou a napätím... najprv budú fachčiť len tie s vyšším napätím...

[Joskob]

No s tým tvojím tvrdením som si nie úplne istý - nejako fungovať to asi bude, ale asi nie úplne najlepšie.
Ved to je ako keby sa paralelne pripojil baterky s rôznou kapacitou a napätím... najprv budú fachčiť len tie s vyšším napätím...

PWM ti oreze U panelov aj tak na U baterie, tak tam tych par desatin V nehrá rolu. Prúd dá každý panel aký môže dodať. A ten trochu iný sklon je tiež nepodstatný, ine by to bolo keby si ich mal rozhodene napríklad vychod-zapad.

[Joskob]

Inak presne tieto 235w som v lete ,keď som prehadzoval tie na garáži, jeden na východ a 2 na západ ,meral a za normálneho osvitu dávali spolu to, čo v súčte jednotlivo V\Z . Problém mi robili len tie na balkóne, ktoré mám paralelne s amorfnymi. Tam je ale rozdiel vo Vmp dosť väčší 30,1V k 37,6V a sklon 10° k 85° a hlavne iná technológia. To však vyriešili diódy do série s každým amorfom.

[antoni_sk]

Jozef čau, mám pár otázok na teba:
- Pozerám že máš v podpise menič 600W Carspa s trapézom - čo máš na neho zavesené a ako sa javi ? Zvažujem totiž možnosť kúpy trapez meniča cca 2000W len na napájanie špirál v bojlery - vyťažovanie.

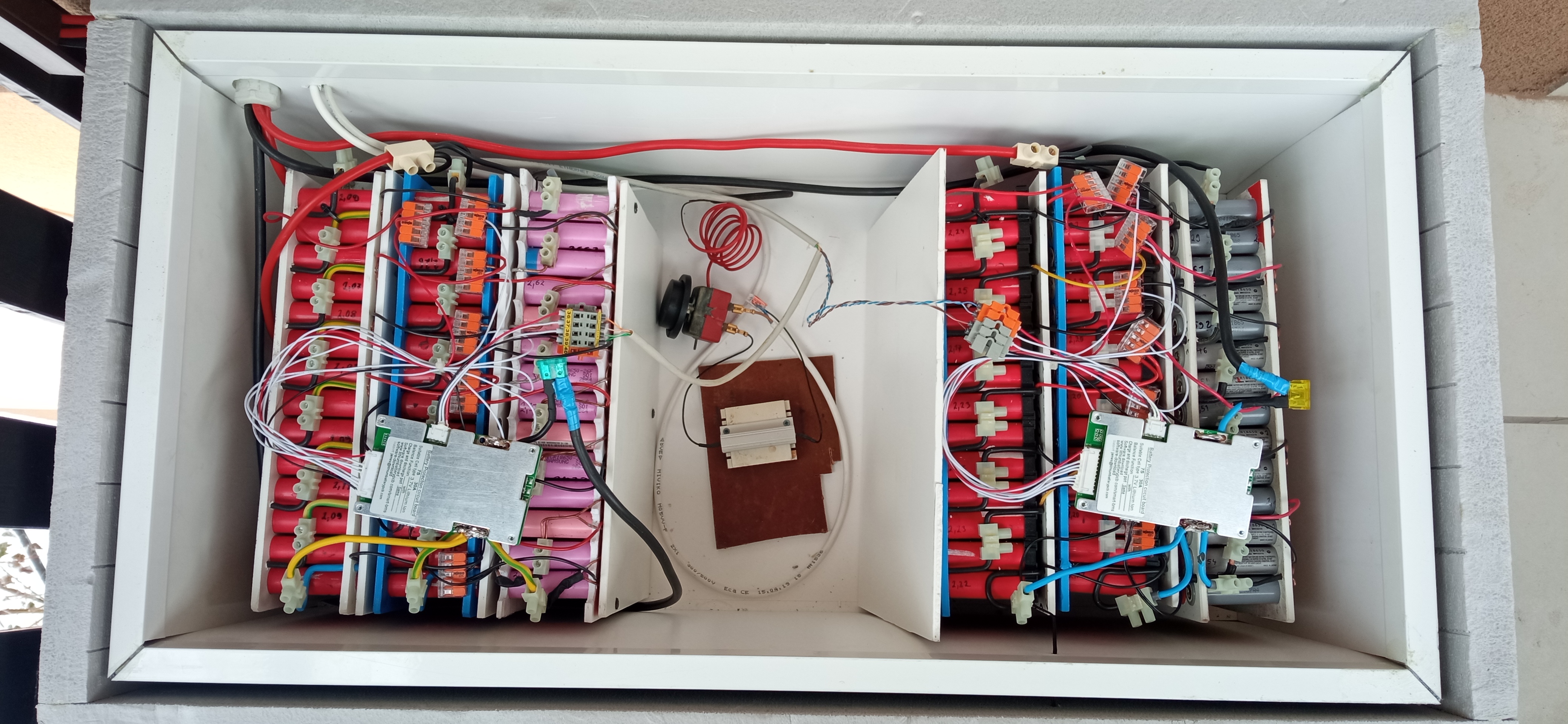

- Ty maš baterky Li v tom polystyrenovom boxe vonku... kedže boli teraz dost veľké mrazy tak by ma zaujímalo ako fungovalo to tvoje riešenie a aké teploty teda mali baterky a či si teda dorábal nejaké ohrievanie - ak áno aké. Zvažujem možnosť že by som to možno spravil tak ako si navrhoval - regulátory, meniče a baterky + nejaká bižutéria premiestniť z domu do nevykurovanej garáže. Do domu by šli vzduchom len káble s 230V z dvoch meničov + nejaký viacžilový signálny kábel a možno ethernet.

[Joskob]

Tu carspu som mal ako hlavný menič na začiatku. Teda celá drobná elektronika (svetla tv sat apod.) mi na tom bežala. Od kedy som kupil soluowill ho mám v garáži a sem tam naň ide čerpadlo na vodu a prkotiny. Ale napr. na čerpadle je veľmi cítiť čo sa týka výkonu, že je to trapéz. U špirál by to malo byť v poho.

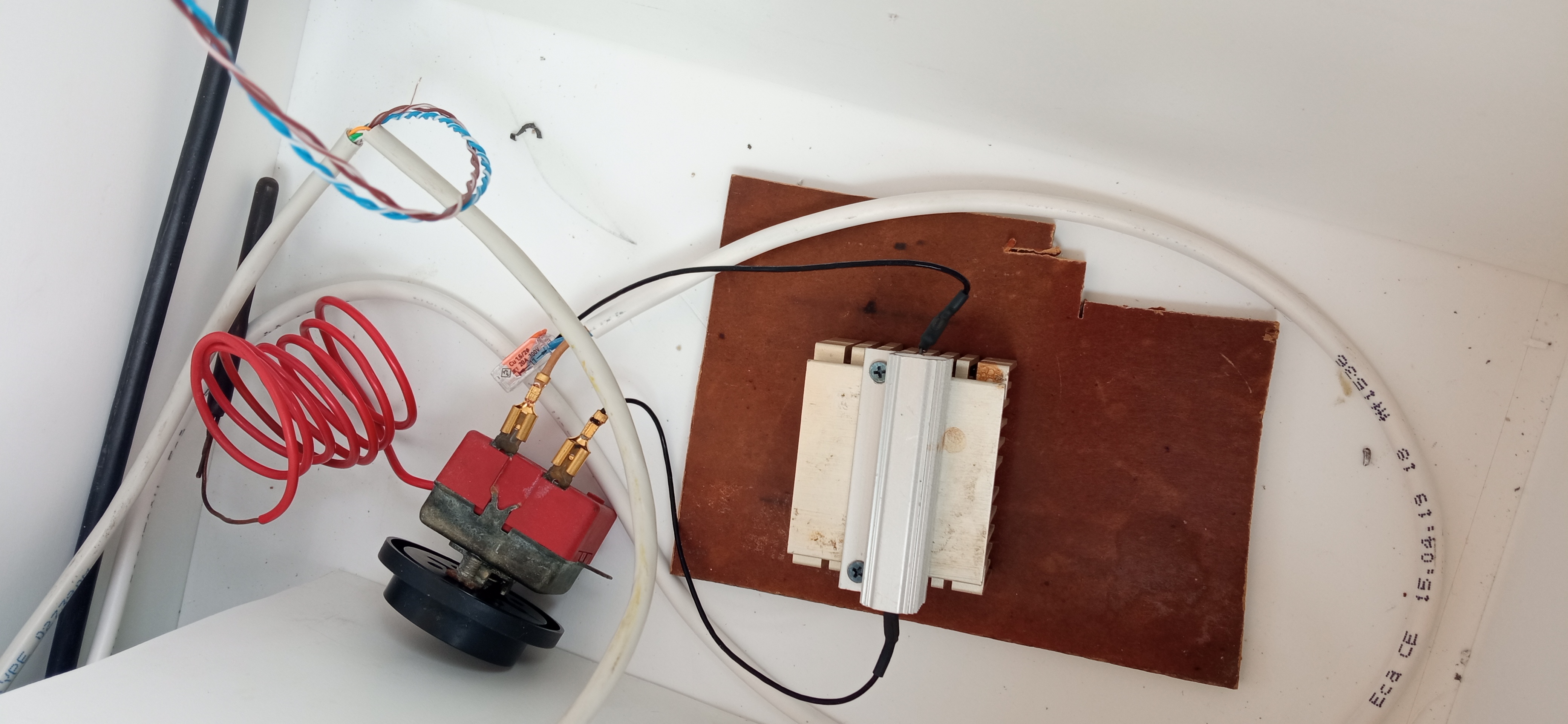

Ohrev som poriešil 50W ohrevným telesom z Dome kamery na chladiči z CPU. Spínaný je obyč. termostatom z nejakej rúry na pečenie alebo čoho bol. Rozsah 5°C vyššie. a Napájaný priamo z panelov. Takže pri osvite najskôr ide výkon do ohrevu ,až keď prekročí 2A ide zvyšok do batérie.
Uplne jednoduché a funguje to.

Foto ohrevu

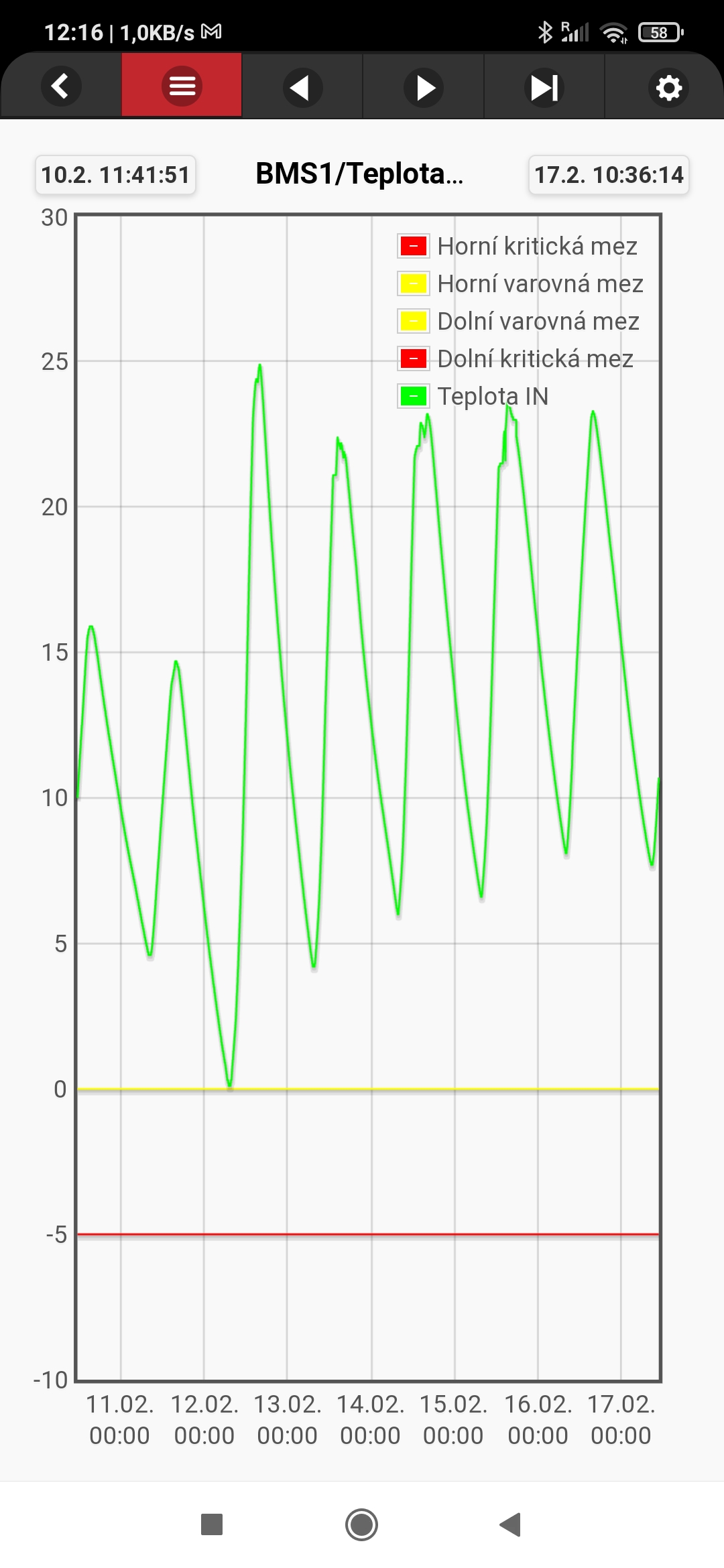

Vnútorná teplota

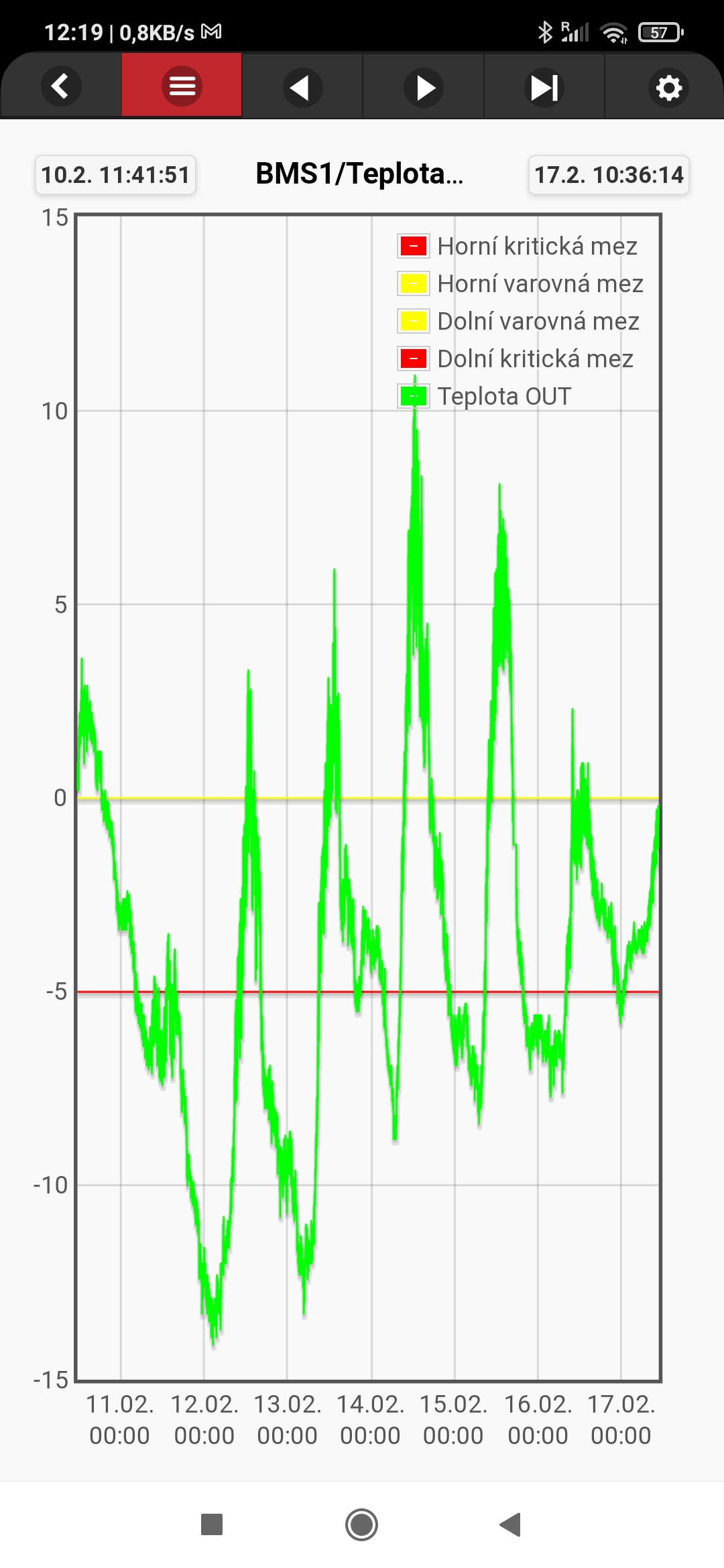

Vonkajšia teplota

[antoni_sk]

Včera bol skvelý deň - slnko svietilo ako ..... FVE včera vyrobila 11,1kWh z toho 6,3kWh šlo do ohrevu vody. Už pred 11-tou začali regulátory obmedzovať výkon - z toho vyplýva že by bolo fajn asi pripojiť tretiu 500W špirálu - musím teda kúpiť nový aspoň 1600W menič.
Skúšal som po obede aj meniče - Carspa 600 opäť "nesklamala" po zapnutí AV Yamaha okamžite padla a začala škriekať. Tak som miesto nej zapojil Soluowill 1200 a žiadny problém. Následne som zapojil aj invertor. chladničku - žiady problém.
Takže je to v podstate jasné - kúpiť nový menič, spraviť prívod 230V do kuchyne a napojiť na neho chladničku, a Carspa pôjde bud na policu alebo z domu.

[antoni_sk]

Štatistiky za minulý mesiac 2/2021:
Výroba všetkých 3 FVE bola cca 135 kWh čo je takmer 2x toľko ako za január 2021.
Rekordný deň bol 23.2. - 11,4 kWh
FVE1 44,1 kWh, FVE2 45,6 kWh, FVE3 45,8 kWh.

A teraz nejaké novinky:
- Kedže som kúpil "mierne jazdený" menič Carspa 3000W od člena Kiksa - využil som včerajšie hnusné počasie na malú prerábku - meniče 600W a 1200W zdemontované a nahradené týmto 3000W.
- Zapojená posledná 500W elektr. vyhrievacia špirála v bojlery - zatiaľ nespustená - čakám na 125A DC istič pre menič.
- Zrealizovaný a zapojený elektr. kábel od strojovne do kuchyne kde som na neho zapojil chladničku.

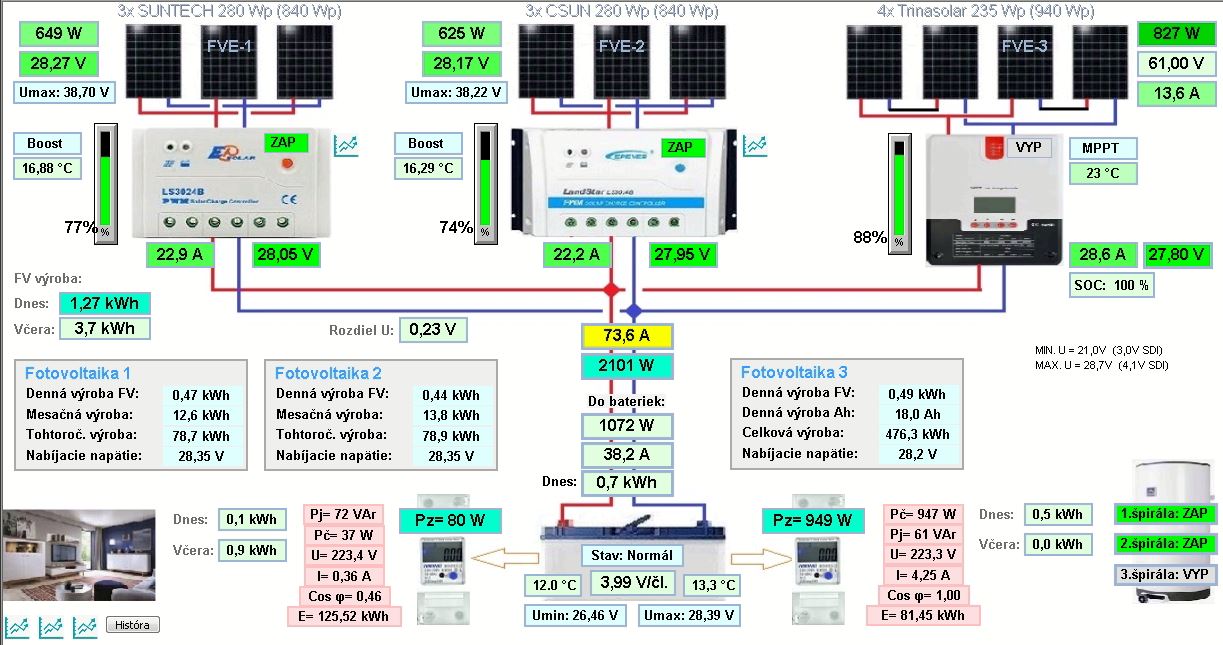

- Upravená vizualizácia:
- doplnené počítanie denných spotr. energii z oboch elektromerov
- doplnené počítanie energie do batérie - aktuálny prúd, výkon, kWh

[antoni_sk]

"Malý" update ku koncu marca 2021:
Zakúpených 16ks 200Ah Lifepo4 článkov ktoré nahrádzajú Li-Ion články Samsung SDI.
20A BMS zapojená a skomunikovaná do PC so scada systémom. Slúži len ako monitorovanie U článkov a celého batériového bloku - najmä pre zlepšenie spínania vyťažovania do jednotlivých špirál bojlera.
Za veľkú pomoc by som chcel poďakovať najmä odborníkovi z pod Tatier - členovi Joskob.
V pláne ešte skomunikovať Juntek merač kapacity.
články Samsung SDI 60Ah sú tým pádom na predaj.

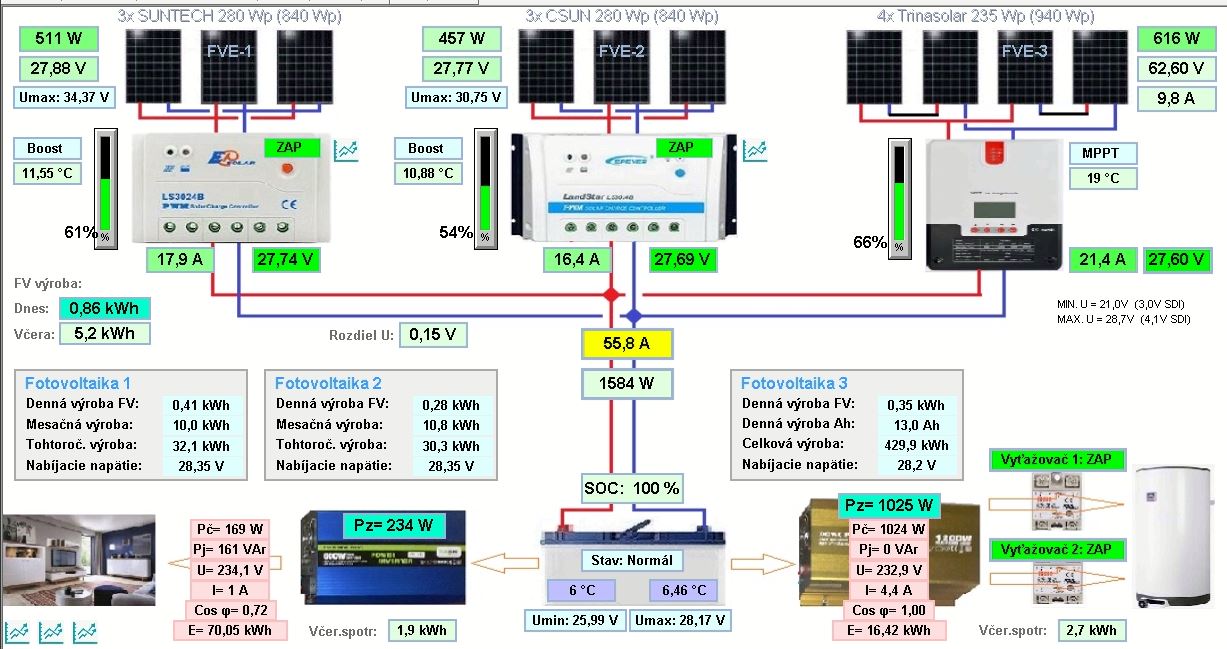

Výrez z vizulizácie s údajmi z BMS:

Lifepo4 stav 31,3,2021.JPG (49.05 KiB) Zobrazeno 1463 x
