Oprava měniče NC-2500-S

[goodbie]

Kolik přesně je těch traf co nabíbí ty kondíky a jak je to usmerněné kolika můstky, nebo jak je to přesně udělané v tom měničí, to je taky důležité, zda bude, nebo nebude vadit nepřítomnost toho trafa kdyby tym nebylo.

je tam 10 traf seriově a asi dva můstky, za můstkama u výstupních fetů je ještě jedno trafo

to je myšleno to trafo jakoby na druhé straně té desky?? a sekundáry traf seriově jak všechny nebo po dvou trafech??

[wmarkw]

všechny seriově, asi to budu muset nějak nakreslit

[goodbie]

Tak to potom bude problém,buď trafo nahradíš propojkou a zkusíš měnič zapnout a změřit o kolik kleslo napětí i výkon,nebo prostě trafo rozeber a oprav těch pár závitů co na něm je,a nebo kouknout po bazarech a aukcích na stejný měnič nefunkční na díly

[tomas]

To trafo bude na 99% v pořádku. Ještě jsem se nesetkal s tím aby bylo vadné.
Spíše je špatné buzení a tranzistory se otvírají do zkratu. Nebo je problém na sekundární straně měniče.
Nové trafo zde:
http://item.taobao.com/item.htm?spm=a1z ... 2683624350&

Použité z nějakého vraku např. zde:
http://www.hadex.cz/s405-menic-24v230v- ... vka-jyins/
http://www.hadex.cz/s415-menic-12v230vu ... ny-menic!/
http://www.hadex.cz/s417-menic-12v230vu ... ins-vadny/

Schéma zapojení najdeš na tomto webu dole v pdf souborech:
http://www.egmicro.com/products/inv_tran.php
bude to hodně podobné.

Mám zde rozebraný měnič 3kW, 12/230V a je tam 12 traf. 4 trafa jsou vždy v sérii potom jsou 3 usměrňovače a potom se to vše spojí paralelně. Jsou to vlastně tři DC/DC měniče 12/325V 1kW zapojené paralelně a řídí je jeden řídící obvod.

Trafo můžeš otestovat například pomocí malého zvonkové transformátoru ze kterého leze malé AC napětí. Pozor na prázdno může být na výstupu až 300Vac.

Napiš prosím tě jaké tam jsou integrované obvody.

[tomas]

Tak to potom bude problém,buď trafo nahradíš propojkou a zkusíš měnič zapnout a změřit o kolik kleslo napětí i výkon,nebo prostě trafo rozeber a oprav těch pár závitů co na něm je,a nebo kouknout po bazarech a aukcích na stejný měnič nefunkční na díly

Pokud trafo nahradí propojkou, tak žádný pokles napětí pravděpodobně nenaměří. Měnič má regulační zpětnou vazbu napětí a bude mít snahu napětí dorovnat ("větší frekvencí" buzení MOSFETů) na hodnotu napětí kterou má nastavenou. Buď to zvládne dorovnat, nebo to vypne ochrana, nebo shoří další část.
Když to dorovná a bude funkční, tak zbývající část měniče bude přetížená a proudová ochrana (na přetížení) nastavená na cca 2500/24=105A již nebude odpovídat skutečnému výkonu měniče a nebude ho chránit.

Jestli tam má dva usměrňovače jak píše, tak budou trafa po 5 kusech do série. Dále dva usměrňovače a potom se to spojí dohromady.
Když tedy odebere jedno trafo, tak to na výstupním napětí nepozná, protože jedna část měniče bude mít stále 5 traf v sérii. Při zatížení se ty dvě části budou nerovnoměrně zatěžovat. A prakticky bude fungovat pouze část s 5 trafy v sérii, ta bude přetížená a část se 4 trafy se bude ulívat. Lze to tak provozovat na maximálně poloviční výkon a část se 4 mi trafy je vhodnější odpojit úplně a přenastavit ochrany na poloviční proudové hodnoty.

Tlumivka na druhé straně plošnáku je filtrační výstupní tlumivka kterou musí mít tyto sinusové měniče. Vyhladí rozsekanou PWN sinusovku na spojitý sinusový průběh.

[wmarkw]

Napiš prosím tě jaké tam jsou integrované obvody.

Tak, jsem se k tomu teprve teď dostal a jsou tam dva moduly.

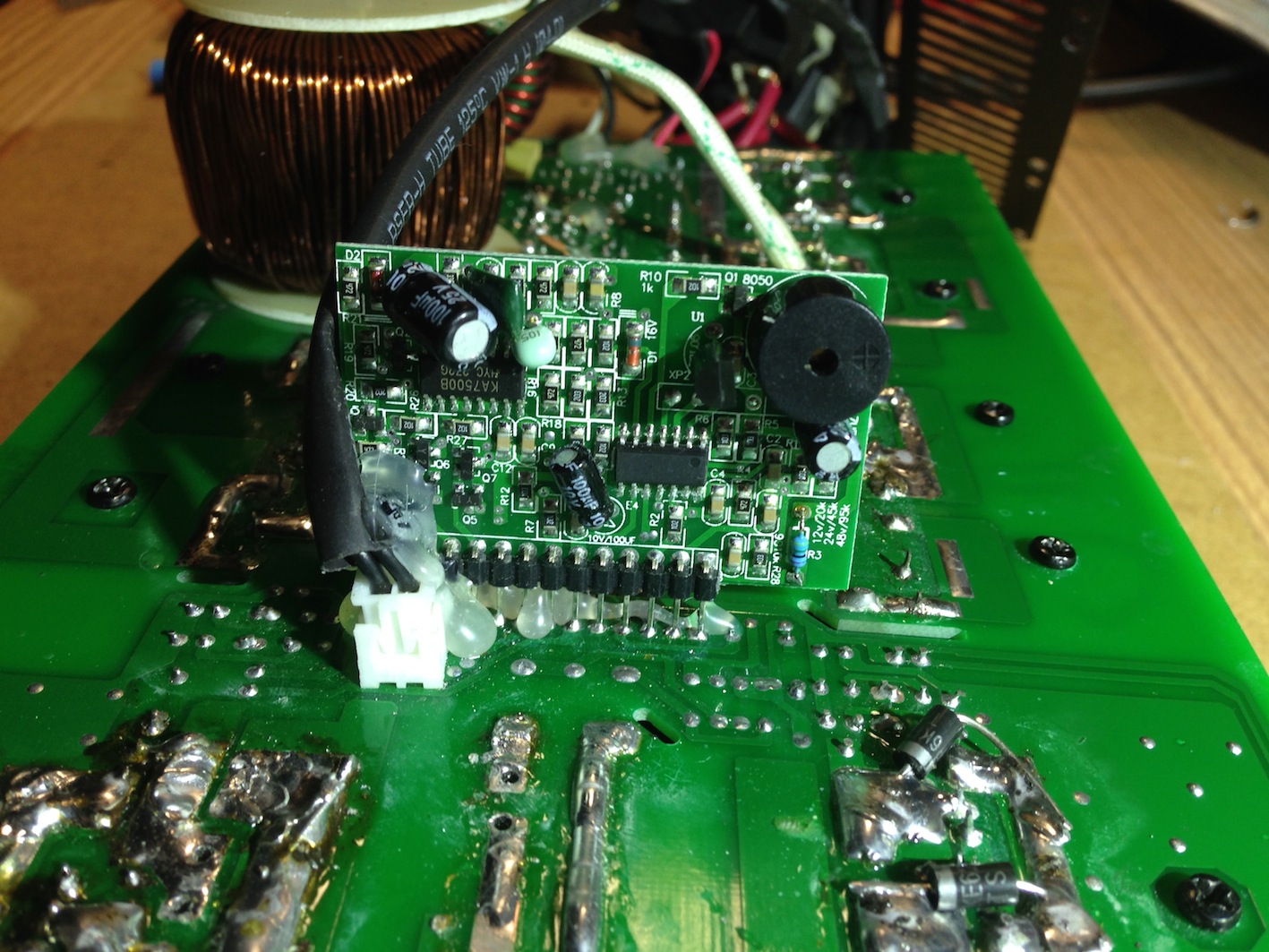

V prvním je KA7500B + asi procesor (není popsán)

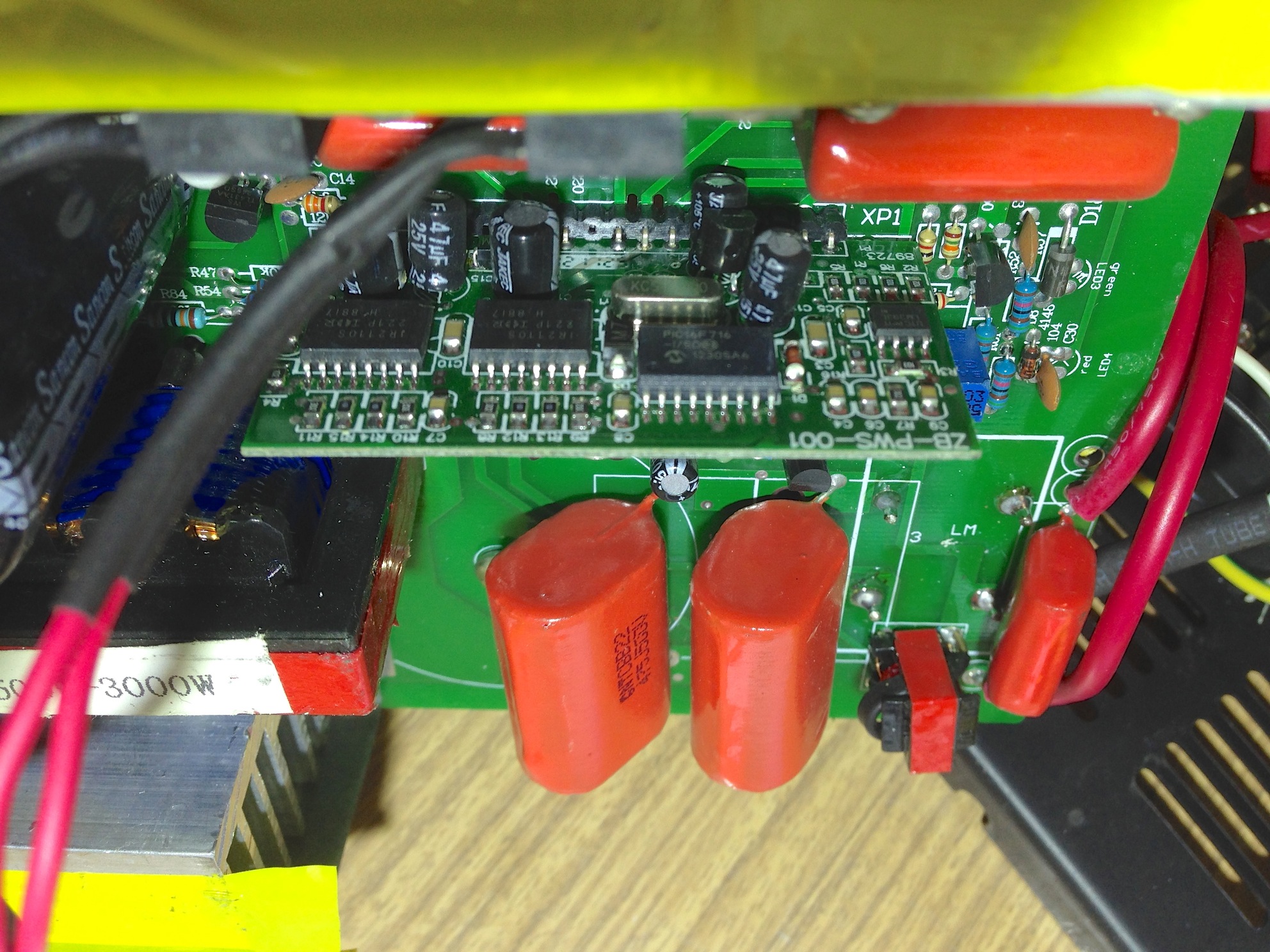

a druhém je: PIC a IR2110

[goodbie]

jak zde již bylo uvedeno,že trafo neshořelo zkusil bych ho prohodit s jiným ať je jasno jestli je dobré a nebo ne a jestli je tedy potom špatné řízení mosfetu.

[matej]

Já bych tu pravděpodobnost že trafo je OK zvýšil na 99,999%.
Je potřeba důkladně proměřit usměrňovací diody na sekundární straně.

[tomas]

Díky,
ten první modul je KA7500B + pravděpodobně LM328 podobně jako je tento modul:
http://www.aliexpress.com/item/TL494-75 ... 54028.html
http://www.egmicro.com/download/KA7500.pdf
Jen je zajímavé že ten tvůj modul má minimálně 11 pinů, ostatní pouze 10. Něco tam jde navíc.

Anebo to je KA7500B + SN8P2711A
http://www.12vgridtiepowerinverters.com ... 011696.jpg

A ten druhý s PIC a IR2110 je popsaný zde:
http://bbs.21dianyuan.com/128109.html
je také v měničích powerjack. Popis opravy a videa oprav jsou zde:
http://www.12vgridtiepowerinverters.com/FAQ
a měl by být kompatibilní s modulem EGS002 na který jsem odkazoval výše i se schématy.

[wmarkw]

Já bych tu pravděpodobnost že trafo je OK zvýšil na 99,999%.
Je potřeba důkladně proměřit usměrňovací diody na sekundární straně.

tak diody jsem měřil a jsou OK, tak jsem zkusil připájet pouze primáry trafa do desky a měnič jde do zkratu, odpájím a OK.
Takže usuzuji, že to bude opravdu trafem, ale ještě zkusím vypájet jiné a dát ho na stejné místo.

[wmarkw]

Tak jsem konečně dal do kupy měnič, díky všem za rady.
Diody byly OK, trafa taky OK, ještě jsem našel spálenej odpor do gatu FETU, spálené budicí tranzistory a ještě mohla být chyba ve špatné náhradě FETu, náhrada byla pomalejší něž originální tranzistory, tak jsem objednal ještě pro jistotu rychlejší FETy a vše postupně oživeno a teď už maká jak má. Má to svá pozitiva, alespoň už budu vědět, jak můžu zvednout vypínací napětí Ubat na měniči.

[abrams]

Zdravím ,

paráda , klobouk dolů . Ať slouží .

Elektronům zdar

[milaninchicago]

omylem jsem připojil měnič revo nv ii 3500 k bateriim 48v jde to ješte spravit dekuji

[Lubik]

možná ano
málo informací

[milaninchicago]

panely 6x460W baterie 4x MLG 12 200AH
v měniči je vyhořelý tranzistor
