Hlavní jistič je s termomagnetickou spouští (pro 48Vdc nelze použít jističe s elektronickou spouští např. OEZ) tento:
MC220131 http://www.schrack.cz/eshop/jistice-vyk ... 1&cat=Typo

dále je v něm vyrážecí cívka:
MC299754 http://www.schrack.cz/eshop/jistice-vyk ... hop_Global
cívka je na 24Vdc, Us=0,7-1,1Un, P=2,5W, proud 104 mA. Je ale napájena napětím celého akumulátoru a proto jsem tam dal rezistor cca 275ohm 5W který omezí proud na těch cca 104 mA. Uvažoval jsem že tam dám i zenerku která to napětí udrží na 24V. Ale funguje to spolehlivě i bez zenerky ikdyž se napětí dostává mimo tolerance dané výrobce. Změřil jsem že cívka vypíná spolehlivě již při napětí 13Vdc. Cívkou proteče jen impulz a ten hned vyrazí jistič a tím vypne i napájení cívky.

v jističi jsou také dva přepínací kontakty:
MM107940 http://www.schrack.cz/eshop/prvky-ovlad ... hop_Global
ty při vypnutí jističe odpojí relátka od CellLogů aby nebyly při alarmu trvale sepnutá.
V jističi je místo pro 3 kusy MM107940, jedna pozice je ještě volná například pro signalizaci.

Je možne použiť tento istič na DC 200A? Je uspôsobeny na zhašanie jednosmerných oblukov alebo len striedavych?

[tomas]

V katalogu Schracku na straně 10:
image.schrack.com/produktkataloge/w_vyk ... a11_cs.pdf
je napsáno:
Pro stejnosměrné sítě do 750 V provozního napětí a provozní proudy až do 500 A představují výkonové jističe MC.-A ideální řešení jako ochranná zařízení.
Navíc v propojce mezi články akumulátoru je také pojistka 200A a tuším že měnič má uvnitř také pojistku 200A, to ale nevím na 100%, protože tento měnič jsem výjimečně ještě rozebraný neměl.
Klasické obyčejné jističe od Schracku do střídavých rozvodů jsou dle výrobce spolehlivě funkční do 48 V DC na pól.
Jističe na vyšší proud typ BR 25 až 100A jsou i pro DC napětí do 60V na pól.
A speciální jističe na DC proud typ BMS6-DC jsou až do 250V DC na pól, ale musí být dodržen směr proudu přes jistič (polarita).
více zde:
image.schrack.com/produktkataloge/w_jis ... e08_cs.pdf

[abrams]

Zdravím ,

vznik různých potenciálů na oddělených uzeměních je vlastě zřejmý . Na mysli mě prvně přišlo - ať blesk sjede do země vlastní cestou oddělenou od všeho ostatního aby něco nepoškodil .

Nikomu nepřeji aby jej navštívil blek ale nejen zde platí : štěstí přeje připraveným . Snad nedojde na ostrý test ... třeba náš dům je mezi děma sousednímy které jsou o cca 3m výší .

Elektronům zdar

[gupa]

Dají se detailněji popsat spoje hliník - měď? (uzemnění minusu, přechod z panelů na 4x35 a zpět)

[tomas]

Zdravím ,

vznik různých potenciálů na oddělených uzeměních je vlastě zřejmý . Na mysli mě prvně přišlo - ať blesk sjede do země vlastní cestou oddělenou od všeho ostatního aby něco nepoškodil .

Nikomu nepřeji aby jej navštívil blek ale nejen zde platí : štěstí přeje připraveným . Snad nedojde na ostrý test ... třeba náš dům je mezi děma sousednímy které jsou o cca 3m výší .

Elektronům zdar

Jo tak ty jsi myslel oddálený hromosvod, tak to potom jo. Ale na plechové střeše udělat oddálený hromosvod, nevím jak by se to povedlo. To řeší projektant hromosvodů tak uvidím co navrhne. Každopádně zemnící soustava je jedna i u oddáleného hromosvodu. Vše vede do jednoho zemnícího pásku a tyčí i v případě oddáleného hromosvodu. Oddálený hromosvod řeší úbytek napětí (rozdíl potenciálu od jímače po zem) na svodech hromosvodu.
V mém případě to jsou dvě spojené budovy, jedna je vyšší a druhá nižší. FVE je na nižší střeše. Takže teoreticky může projektant navrhnout hromosvod tak, že vyšší střecha bude plnit funkci oddáleného jímače pro tu nižší střechu s FVE.

[tomas]

Dají se detailněji popsat spoje hliník - měď? (uzemnění minusu, přechod z panelů na 4x35 a zpět)

Na vodiče kabelu AES 4x35 jsou navlečené lisovací dutinky, protože AES je lano. Dutinka je pocínovaná měď takže je to vyhovující. Případně se dá koupit plech cuponal a vystřihnout si podložky dle potřeby nebo koupit hotové podložky.

[brumlaj]

Případně se dá koupit plech cuponal a vystřihnout si podložky dle potřeby nebo koupit hotové podložky.

A hlavně - nepoužívat je v prostředí vlhkém......

[honzaL]

Zdravím ,

Tomasi , parádní systém gratuluji .

Čím víc (nás ostrovníků) , tím míň zlodějům (ČEZ , ERU , FÚ atd.) .

Jen mi nějak neštymuje centrálni uzemění všeho dohromady (hromosvod , PE , mínusy) . Možná se pletu , ale nemělo to být rozdělené alespoň na dvě zemnící tyče ? Myslím 1. tyč hromosvod (2 tyče v protilehlých rozích budovy) a 2. tyč uzemění elektrické soustavy ?

Elektronům zdar

K systému též gratuluji. Je moc pěkný a inspirativní.

S uzeměním také bojuji. Mám dva svody ze střechy a pásek okolo celého baráku. Uzemění FV panelů mám na zvláštní tyč dovnitř okruhu kolem domu (zkrátil jsem jeden kout) cca 1 m od pásku. Beru to tak, že když bouchne do hromosvodu, tak to dovnitř kruhu moc nejde (Faradayova klec), ale když to chytí panely, tak to je uzeměné a blízko dobrého svodiče, takže se to odvede taky pryč. Případ, že to chytí panely a ne hromosvod považuji, ale spíše za vyjímečný.

[Roger]

Tady kazdy gratuluje, ale tapatalk mi neukazal ani fotku (jak tech 60 panelu a vetrnik ve vysledku vypada) a ani cenu (navratnost), viz delka kabelu na strese, neni o tu anebo za o muze tapatalk?

[tomas]

Až budu mít svolení, dát sem fotografie budovy a okolí, tak je sem dám. Nechci tu dávat něco, co nevím jestli tu můžu dát, a potom otravovat admina o smazání. Viz. podmínky fóra. Elektrárna není moje, takže zveřejnit můžu zatím jen to co je. Ale vyřeším to a fotografie snad přidám.
Cena a návratnost se těžko spočítá, protože se jedná o novostavbu a spousta věcí by se musela i tak udělat. Například výkopy ve kterých leží kabely a uzemnění se zároveň kopaly i pro vodovod. A dále elektroinstalace, hromosvod atd..
Ceny komponentů jsou veřejně dostupné v http://shop.mypower.cz/ kde je akumulátor, regulátory, konstrukce.
Větrník jsme nedodávali, jen jsme ho namontovali, takže cenu větrníku neznám. Takže návratnost nespočítám a investora to stejně nezajímá, chce mít prostě vlastní elektřinu.
Co je, kdo je tapatalk?

[Roger]

Aha, myslel jsem ze to je Vase nemovitost... Napady: vyfotit jen strechu s panely a nic jibeho neni videt, pripadne dat obrazky na svuj server, kde je muzete kdykoliv nahradit... Ptam se na to, protoze pro me feng shui hraje uz mozna ne nevyznamnou roli:/)

http://Www.Tapatalk.com

To je jak ten pan v televizi, nedavno jsem sem daval odkaz, jeho vyrok "na spocitani nemam cas" je tak typicke pro tyto "investory", ale kde preteka kupa milionu, proc je neutratit...

[Matess]

vzhledem k tomu ze se u prvniho nabijeni mluvilo o balancovani pres centralu, tak to vypada ze tam pripojka neni a toto je jedine mozne reseni. Takze navratnost zde nikdy zadna nebude. Bude tu jen elektrika zdarma a nezavisle.

[Roger]

I kdyby, tak vzdycky mate nejakou cenu za dotazeni elektriky.

[tomas]

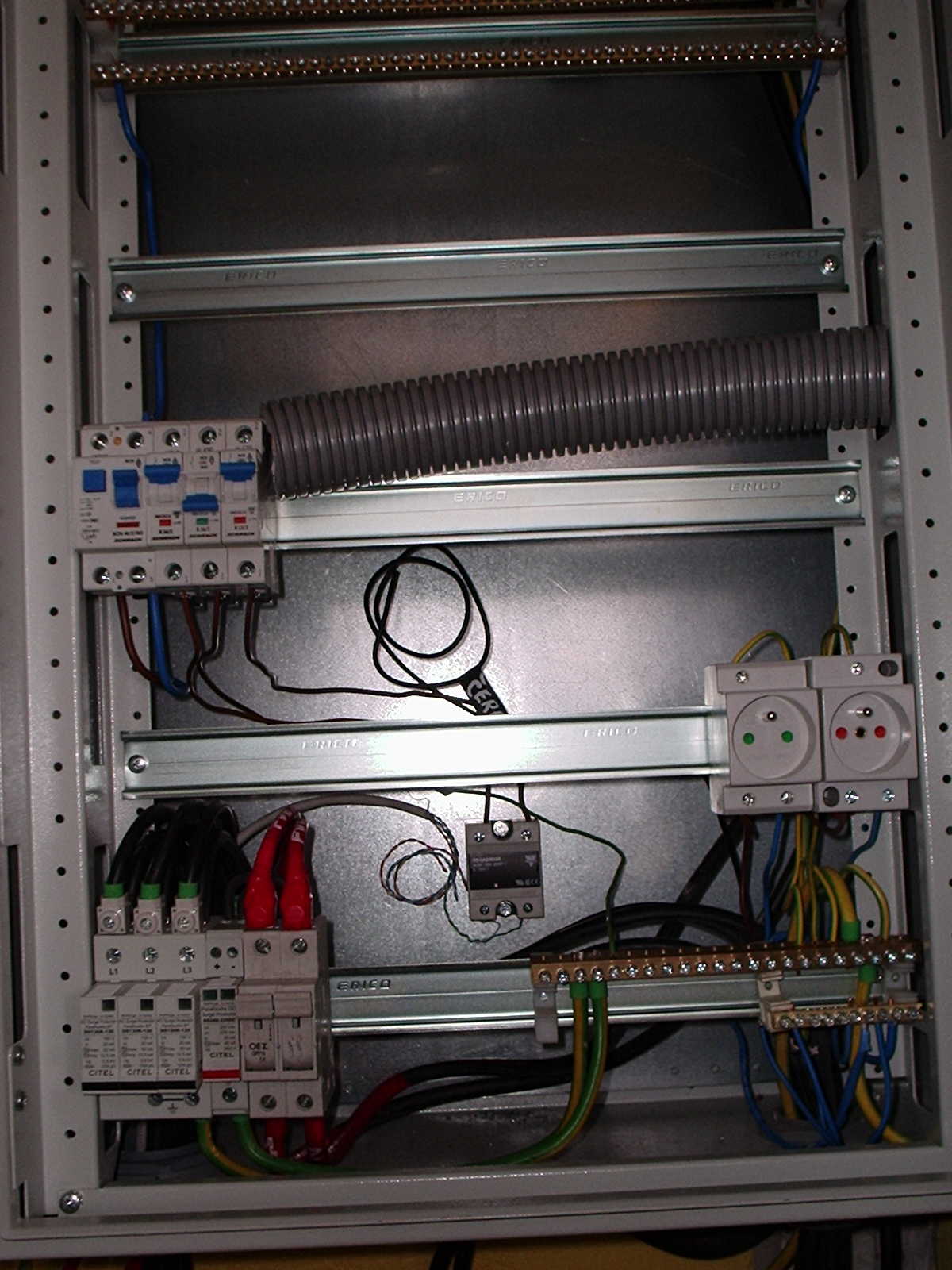

odkrytovaný hlavní rozvaděč

Na fotce odkrytovaného hlavního rozvaděče je SSR pro přebytky prozatím na pravou zásuvku. Až bude akumulační nádrž tak to připojím na topné těleso. Jako chladič SSR je použitá montážní deska v rozvaděči. Místo pro další jističe pro celou elektroinstalaci domu, na připravené propojovací liště jističů je navlečená chránička.

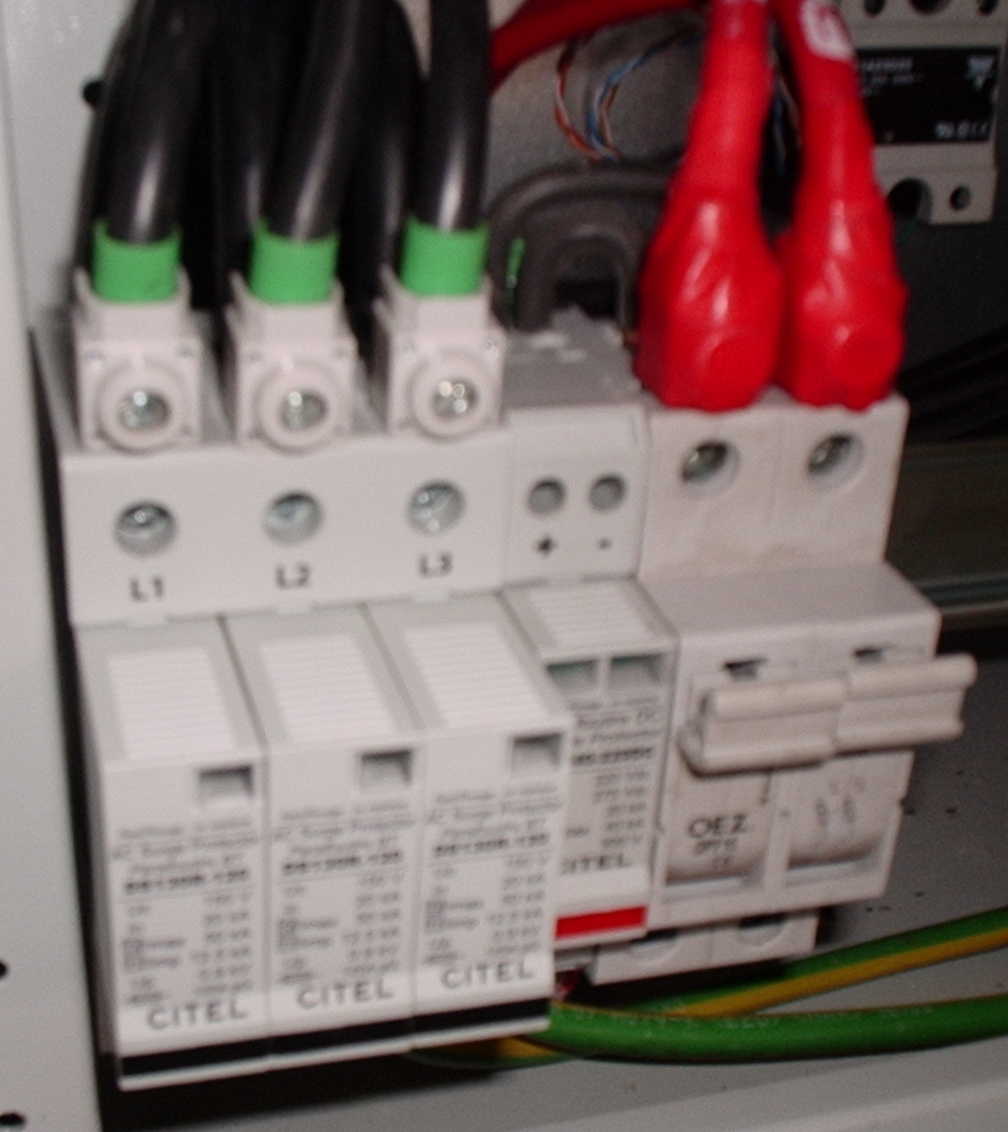

Přepěťovka pro větrník je CITEL DS133RS- 120, TNC, na 120Vac je to standardní přepěťovka po rozvodné sítě v USA.
Přepěťovka pro FVE je CITEL DS240S-220DC, na 220DC. (Regulátor snese 250V + napětí baterie). Tato přepěťovka je dvoupólová, standardně chrání kladný a záporný pól vůči zemi. Ale v tomto zapojení 2 x 3,15kW FVE se společným uzemněným pólem chrání pouze dva různé kladné póly proti zemi a tedy i zápornému pólu. Značku záporného pólu na přepěťovce tedy musím přeznačit na kladný pól. Ty dva póly přepěťovky jsou totožné, ověřeno u výrobce.
Přívod z panelů je na pojistkový odpojovač zespodu. Pojistkový odpojovač je tam ve funkci vypínače, abych nemusel pořád běhat na půdu, když to chci vypnout. Místo pojistek jsou v něm zkratové propojky:
http://www.oez.cz/produkty/zpv-zpt-zkratove-propojky
Hlavní pojistky FVE 25A jsou v rozvaděči řetězců na půdě.

Ještě tam pro mé klidné spaní přidám několik beskojistek:
PMT3-230 http://www.ges.cz/cz/pmt3-230-GES07900495.html
CG 90L http://www.ges.cz/cz/cg-90l-GES07900483.html
CG 75L http://www.ges.cz/cz/cg-75l-GES07900482.html
Potom sdělím podrobnosti.

Ztratil jsem foťák, tak ty fotky jsou mizerné . Překvapivě na úřadě ve ztrátách a nálezech není a já "blbec" tam vše nosím i peněženky z penězi.

[tomas]

I kdyby, tak vzdycky mate nejakou cenu za dotazeni elektriky.

Jaká je cena přípojky cca 30m od sloupu na pozemku souseda?

[Josef Kadleček]

Možná jsem nečetl pozorně, ale ještě mi zajímal ten 3kW větrník.
A Mageia - good Filipe.
Účastník https://forum.mypower.cz/viewtopic.php? ... xem4lRLs0g

[tomas]

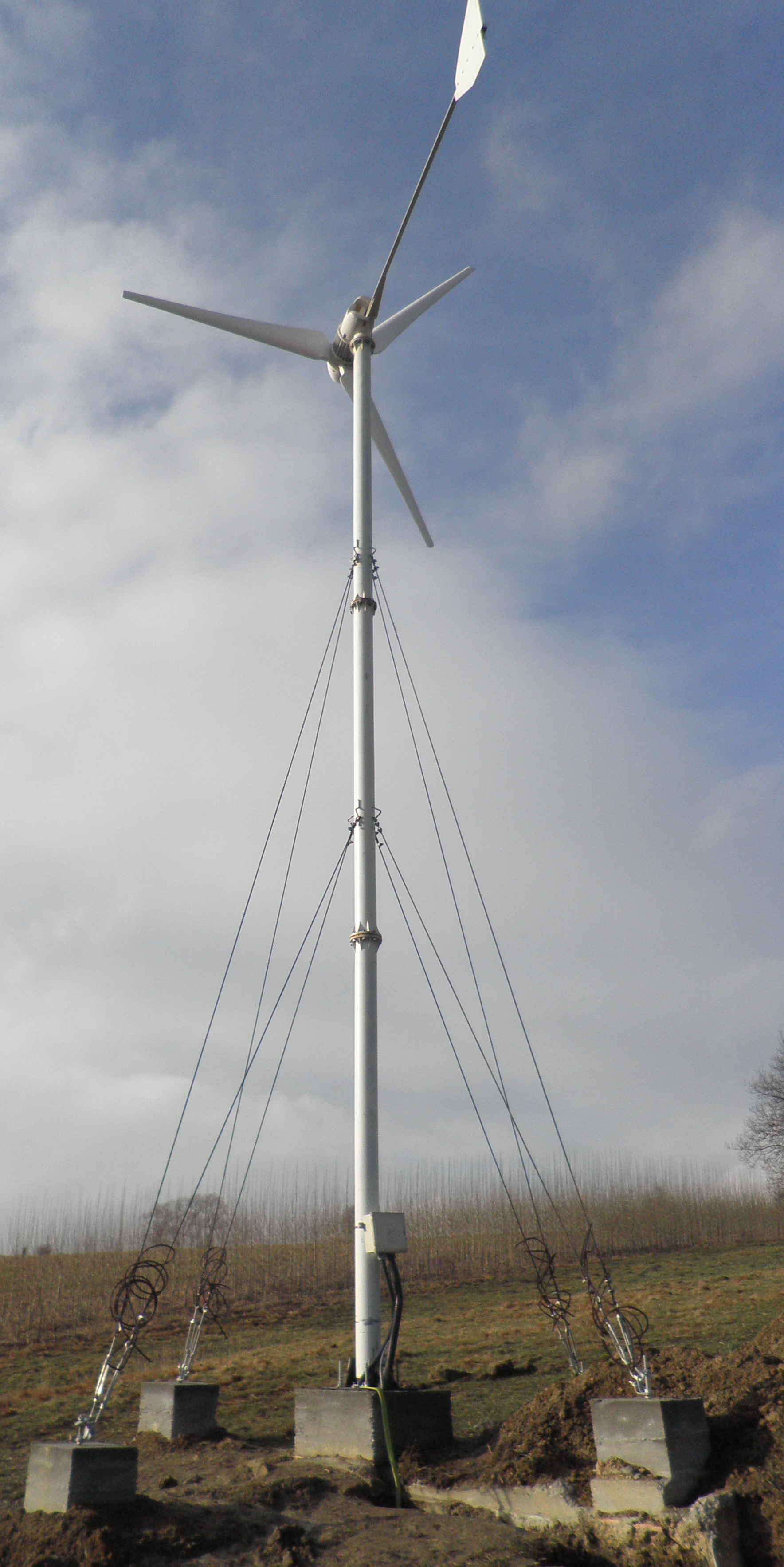

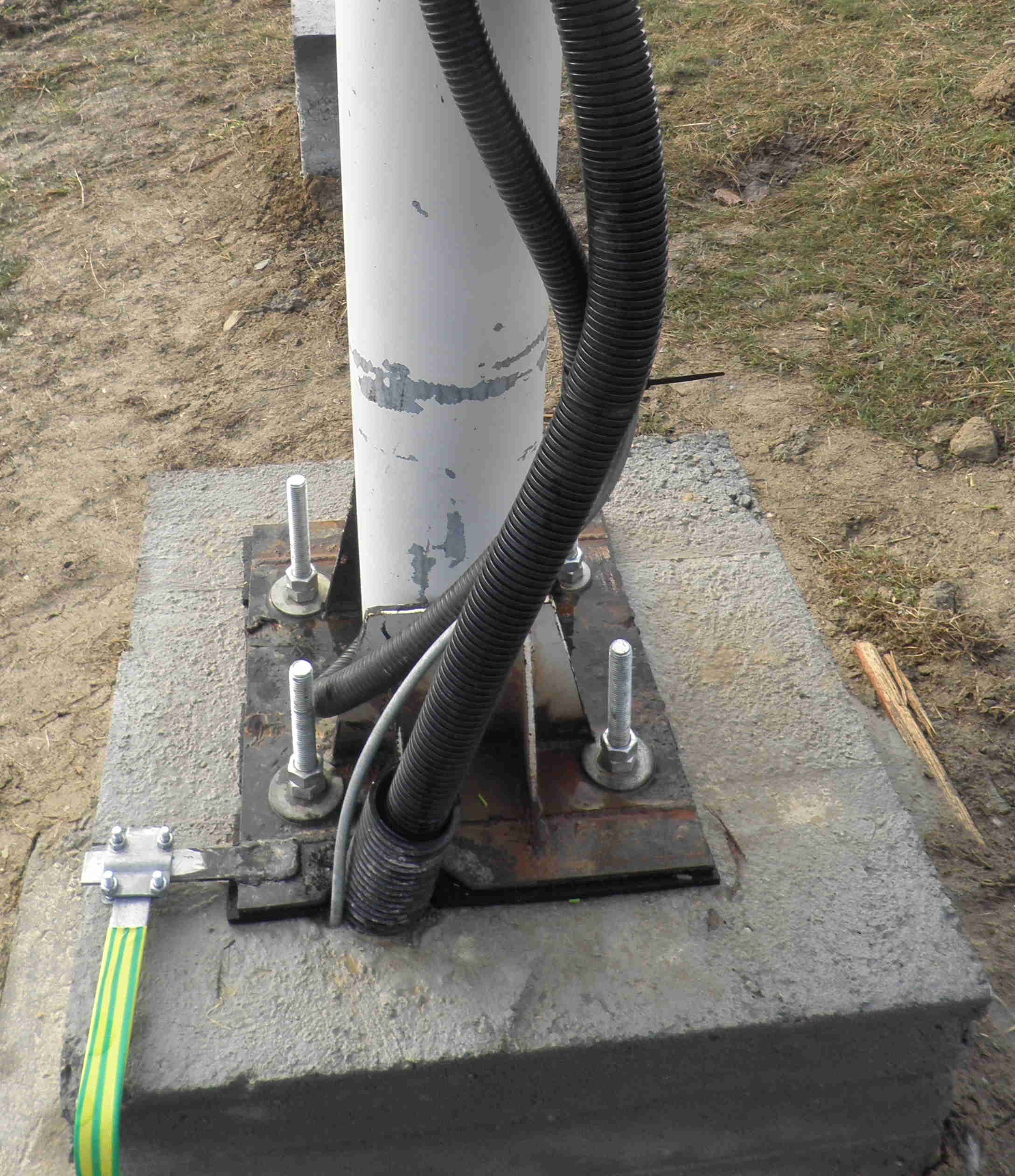

Na větrníku jsem nenašel žádný štítek, vím jen že byl do ČR letecky dopraven z Číny. Vzhledem tomu že váží asi tunu je zajímavé že to nešlo lodí, nebo vlakem. Díly sloupů byly dost dobyté a pokřivené, asi jim to někde spadlo. Klub na kterém sloup drží byl špatně svařený, svářeč to svařoval v kuse a zkroutilo se mu to tak, že tam nešel uchytit sloup. Museli jsme to nechat rozřezat a znovu svařit. Naštěstí generátor a listy vrtule byly v bednách vystlány Čínskými novinami a propagačními letáky a jsou v pořádku.

[Frenky]

Naštěstí generátor a listy vrtule byly v bednách vystlány Čínskými novinami a propagačními letáky a jsou v pořádku.

.

Zalezi jestli je vporadku generator a vrtule nebo ty letáky

A co tam je za regulator (za vrtuli a generatorem) ?

[tomas]

Za generátorem je kloub kormidla. Když fouká moc velký vítr tak se gondola díky excentrickému uložení na sloupu vytočí ze směru větru a kormidlo se v kloubu "ohne". Není tam žádná pružina, místo pružiny působí zemská gravitace. Kloub kormidla je mírně natočený, k tomu aby se "ohnul" tak musí překonat gravitační sílu působící na kormidlo.
Regulátor je napsaný v prvním příspěvku WWS-30-48-L01, žádný jiný regulátor tam není.

[Frenky]

Regulátor je napsaný v prvním příspěvku WWS-30-48-L01.

Prosím za prominutí, napoprvé jsem to přehlídnul. V každém případě je to pěkná strojovna. A jsou již nějaké výsledky z provozu ? Kolik to vyrobí a kolik musí fouknout ?
