Arduino vyčítání hodnot ze STUDERu

[Frenky]

Ahoj tak přišel čas na kapotáž. Zabudoval jsem moje "STUDERDUINO" do krabičky
kamarád jel do Prahy do GME a pořídil mi krabičku http://www.gme.cz/u-kpdin3c-p622-604

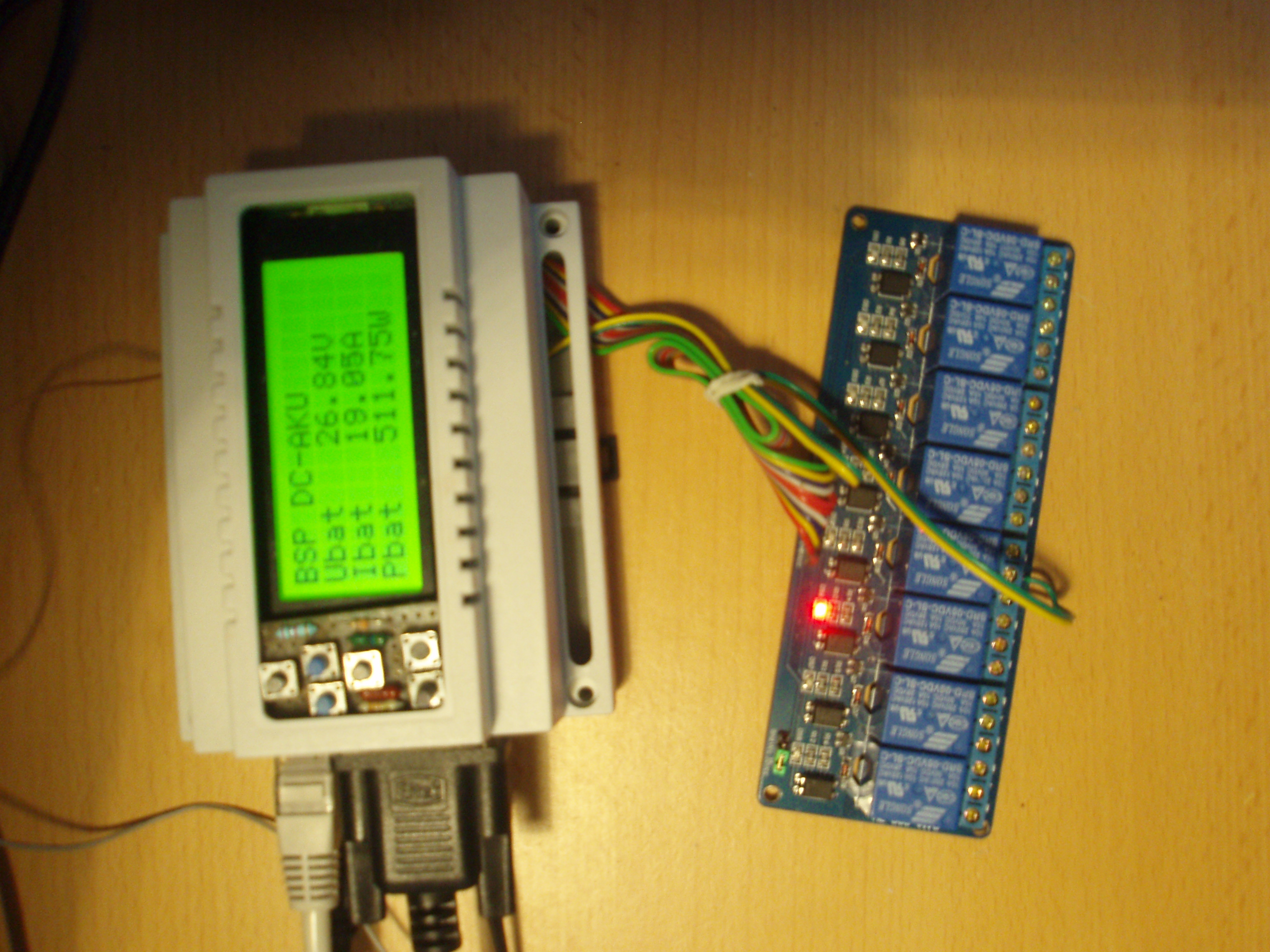

Celý výrobek vypadá takto

.

V krabičce je tedy zakleto: arduino mega, ethernet shield, lcd shield vlastní produkce s LCD displejem 16 x 4 (20 x 4 se o fous nevešel). RS 232 napěťový převodníček a pár odporů.

Jediný problém byl v tom, že se do krabičky nevejde s prostorových důvodů standardní LCD shield pro arduino. Spáchal jsem tedy na univerzální desce http://www.gme.cz/img/cache/192x144/661 ... azek-1.jpg LCD shield vlastní, kde je dostatečný prostor i pro jiné vlastní obvody typu napěťový předřadník, či napěťový dělič, teploměr, či cokoli jiného. Část univerzální desky je vidět na fotografii výrobku, kde z ní trčí ovládací tlačítka s odporovými děliči. (červené stávající plexi sklo přijde nahradit plexi sklem průhledným a tlačítka přijdou pod něj schovat)
Relátkový set se do krabičky bohužel nevešel. Přemýšlím, že ho používat nebudu a na univerzální desce spáchám obvod pro cca 4 relé plus nejnutnější přepínání (dálkový reset arduina, ovládání bistabilních relé na ochranu baterie apod.)

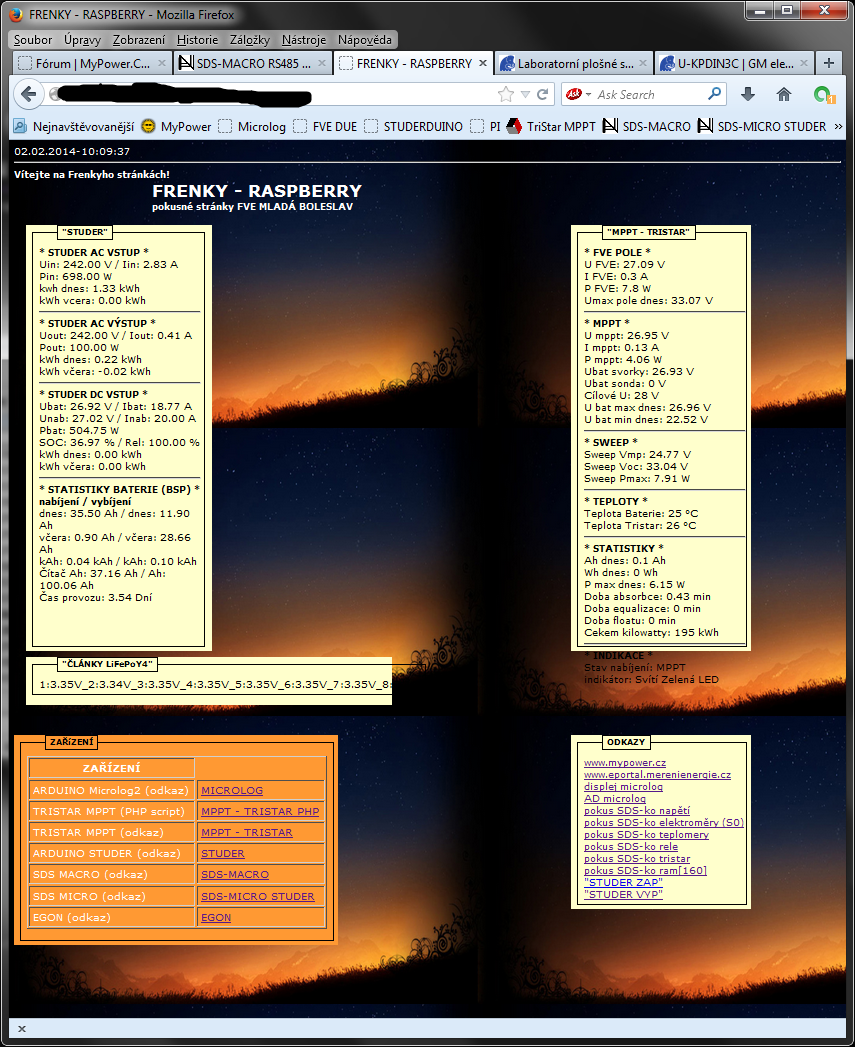

Podařilo se mi také spáchat za vydatné asistence admina podprogram na odesílání dat do nadřízeného systému. V mém případě je to raspberry. Vypadá to nějak takto

Přemýšlel jsem, zda adminův mikrolog nespojit s mým programem a nestvořit jeden konglomerát, ale narazil jsem při pokusech na problém, že moje čtečka dat přes sériový port, zabere spousta programového času a celý program pak nepracuje správně. Uvidím, jak se situace vyvine, třeba časem na něco přijdu.

Myslím, že by šel takto "zakapotovat" i microlog. Pokud najdu dostatek času, tak zakapotuji můj microlog také.

Rozvoj a plány do budoucna:
1) Nahradit sadu relé vlastním obvodem uvnitř krabičky
2) přilepit do krabičky svorky ARK pro snadnější vyvedení nejnutnější kabeláže (relé)
3) spáchat podprogram na ukládání (logování) dat na SD kartu (Vyjímání karty v zabudované krabičce bude asi zajímavé)
