Vytěžování Victron

[cipis]

No ano, to je tabulková hodnota, ale měřil jsi to, jaký je průběh?
Ta teplotní ochrana je, že ti hajzli šikmoocí prdí na dimenzování na plný výkon, tak to odrbou a radši vypnou, když je to moc horké moc dlouho (myslím elektronika).
V manuálech toto samozřejmě nebývá, máš desku, plocha jak kráva, chceš vařit polévku pro celou ulici naráz, no, a máš smůlu.

[vk_1]

No ano, to je tabulková hodnota, ale měřil jsi to, jaký je průběh?
Ta teplotní ochrana je, že ti hajzli šikmoocí prdí na dimenzování na plný výkon, tak to odrbou a radši vypnou, když je to moc horké moc dlouho (myslím elektronika).
V manuálech toto samozřejmě nebývá, máš desku, plocha jak kráva, chceš vařit polévku pro celou ulici naráz, no, a máš smůlu.

Už jsme trochu offtopic, ale změřil jsem to teď takhle:
Konvice přesně 2 litry plná, úplně studená voda z vodovodu, naplno, čas do varu 3:47, MP ukazoval 3800-3900W po celou dobu, výkon nekolísal.
Zároveň jsem pustil na druhé plotýnce hrnec naplno, po celou dobu to udrželo.
Jak dlouho by tahle konkrétní deska udržela tento plný výkon, to nevím, to jsem nikdy netestoval. Deska je IKB64431XB.
Jestli někdo chcete přesný test, kolik to vydrží, tak to udělat můžu, ale musíte mi přijet dobít baterky

Kdysi jsem podobnou desku trápil v paneláku, když nešla teplá voda, a dělal jsem vodu dětem na koupání. Zhruba po 20 litrech to začalo omezovat a skončili jsme odhadem tak na 1kW výkonu, víc to trvale nešlo, jak byla přehřátá. Nutno přiznat, že byla natěsno zapuštěná v lince, neměla požadované větrání.

[Sofin]

Je to presne jak pise Soban, navod nahraju az se dostanu k pocitaci. Ja to chci pripravit protoze si myslim ze z tech 5,46kWp toho bude dost zbyvat, jelikoz kdyz jsem FVE poprve v listopadu spustil a tri dny svitilo tak byli baterky nabity dum nemel takovy odber a mit vytezovani mohl jsem ohrivat bojler nebo akumulaci. V lete bych alespon pres vytezovani zapinal cerpadlo v bazenu, klimatizaci na rozvadeci, popripade klimu doma, ta zatim neni koupena, jelikoz akumulaci a bojler ohriva v lete termika.

Stale uvazuji na jare o rozsireni ale nevim zda pridat prvne panely na SV, koupit druhy MP2 nebo dalsi baterky:) Penize budou jen na jednu vec.

Můžeš prosím dát někam ten návod pro inspiraci? dnes jsem s tím experimentoval a jen s primárním relé a pomocí asistentů to nefungovalo správně. Vyřešil jsem to přidáním relátka z MPPT do série s primárním relé, kdy multiplus spíná podle zátěže a MPPT podle napětí baterie. To už vypadá v pohodě.

[erotel]

Taky jsem řešil vytěžování do bojleru stylem on-off,ale když jsem viděl to cyklování baterky,tak jsem si udělal vytěžování plynulé.Zapne se pokud SOC > 98% a vypne při 96%.Výkon do bojleru se řídí podle proudu z/do SOC.

[ElektroEzs]

Trpi hodne pri vytezovani on/off LiFePO4 baterie? Chtel sem vyuzit vytezivani pres MP2 kdyz to umi ale premyslim zda nedat GreenBono AKU. Diky

[ElektroEzs]

Jake hodnoty SOC pouzivate pro zapinani a vypinani vytezovani?Diky:)

[ElektroEzs]

Ahoj mám nastaveno spínaní ohřevu vody přes AC OUT2 viz příloha, ale minule a znovu dnes jsem si všiml že ohřev na chvilku sepne pak vypne a takhle to chvíli cykluje už když je na baterce třeba 80% a sepnutí je nastaveno až na 91% vypozoroval jsem že se to děje hlavně když je velký výkon na panelech. Nevíte čím by to mohlo být? Všiml jsem si toho již dvakrát ale pokaždé jen v aplikaci na mobilu když jsem nebyl doma. Díky

[Diablo1st]

Votriem sa troška do témy.

Plánujem využiť ACout2 u MP2 na ohrev TUV pomocou 2,2kW špirály.

Aby som sa mohol hrať s nastaveniami, chcem to spraviť cez stykač. T.z. ACout2 by bolo spínané iba podľa záťaže a cievka stykača podľa SoC.
Problém ale je, akým relé toto spínať? Cerbo má podľa manuálu limit 125VAC, mppt 240VAC, ja mám v sieti okolo 245VAC.
Zvládne Cerbo či mppt bez problémov spínať tých 245VAC?
Alebo to radšej riešiť cez 24V cievku stykača a 24V zdrojom?
Príp. iné funkčné riešenie?
Ďakujem

[pibi]

Já bych 230VAC přes Cerbo neriskoval, je to dost drahá legrace. 24V stykače, nebo 48 přímo z aku, bez dalšího měniče, pokud 24V v systému nemáš. Svoji elektrárnu sice teprve připravuji, ale 12/24V tam budu mít pro napájení věcí, které už dlouho fungují, koupil jsem 2 Oriony 48/12V 9A. Vytěžování do bojleru plánuji kaskádou 3 stykačů, po jednotlivých spirálách (3f 4kW), časem možná i akumulační nádrž 1000l.

[rottenkiwi]

Ja pomocou Arduina + Eth shield + Rele
istene cez 6 A istic, spinam to rele, kde ide vystup z 5-tich menicov
a to rele spina uz 10 r. Stykac
a na to je pripojeny 1. a 2. bojler, a je to spinane na zaklade napatia z LiFePO4 clankov.

[Diablo1st]

Já bych 230VAC přes Cerbo neriskoval, je to dost drahá legrace. 24V stykače, nebo 48 přímo z aku, bez dalšího měniče, pokud 24V v systému nemáš. Svoji elektrárnu sice teprve připravuji, ale 12/24V tam budu mít pro napájení věcí, které už dlouho fungují, koupil jsem 2 Oriony 48/12V 9A. Vytěžování do bojleru plánuji kaskádou 3 stykačů, po jednotlivých spirálách (3f 4kW), časem možná i akumulační nádrž 1000l.

No to si ma moc nepotešil.

Orion je príliš drahá sranda pre môj prípad, takže skôr to vidím na 12V spínaný zdroj (doma mám 2A 12V zdroj, tak snáď bude stačiť pre jednu cievku) a 12V stykač.

[ElektroEzs]

Taky jsem dal raději 24V spínaný zdroj a přidal 2 relé na din lištu pomocí kterých spínám silové stykače s cívkou na 230VAC. Někde na Victron fóru psali že jde 230VAC/1A ale nechtěl jsem odpálit Cerbo. V příloze údaje pro Cerbo GX

[pibi]

Pokud tam budeš mít jen jeden stykač a nic víc, tak je asi jednodušší koupit s cívkou na 48V a ovládací napětí přes pojistky ze sběrny 48V.
https://stroje.bazos.cz/inzerat/1658378 ... polovy.php

[Diablo1st]

Možno som našiel elegantnejšie riešenie (po prečítaní "pár" vlákien na victron community ).

MP2 má Aux1 a Aux2 vstupy. V otvorenom stave majú 5V v zavretom 0V. Podľa týchto vstupov sa dá riadiť zapínanie ACout2, takže ak spojím tento vstup s relé na Cerbe, ktoré budem ovládať podľa SoC, a v MP2 nastavím on/off ACout2 podľa stavu Aux1 a podľa záťaže.
Takto by to malo fungovať nie?

Ide ovládať relé na Cerbe aj podľa výkonu panelov? Aby sa zaplo relé len vtedy, keď ide z panelov napr. 40A.

Toto keby išlo, tak som elegantne vyriešil ohrev bojleru a wattrouter môžem predať

[vk_1]

Ide ovládať relé na Cerbe aj podľa výkonu panelov? Aby sa zaplo relé len vtedy, keď ide z panelov napr. 40A.
Toto keby išlo, tak som elegantne vyriešil ohrev bojleru a wattrouter môžem predať

Jde ovládat relé na Cerbo i relé na MPPT, když použiješ Node-RED, který je na Cerbo k dispozici. Můžeš si tam naklikat a naprogramovat jakékoliv podmínky.

Relé na Cerbo:

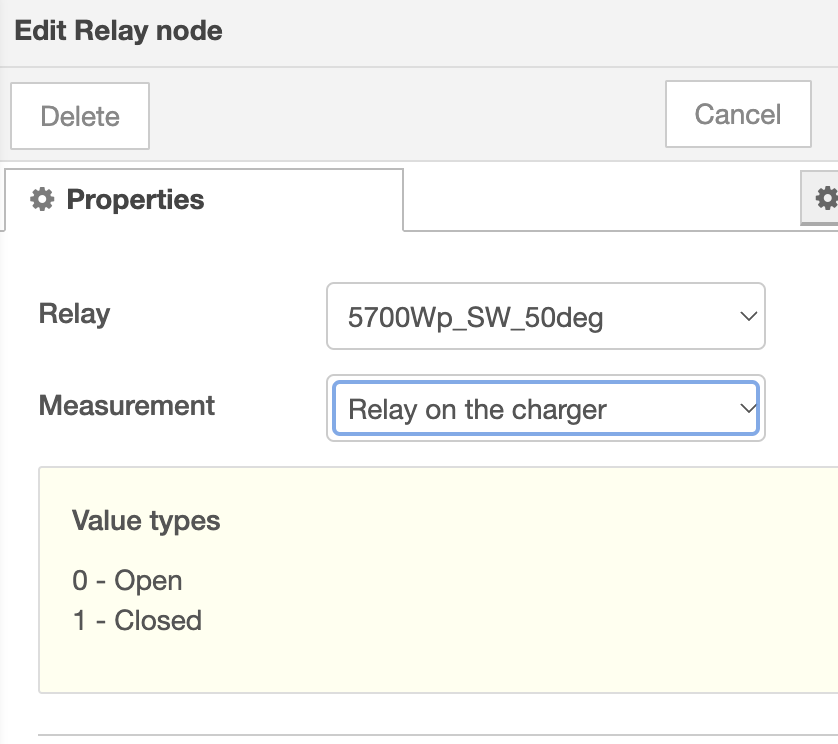

Relé na MPPT:

[Diablo1st]

Ja s tým programovaním až taký kamarát nie som

Takže cez Node-red ide spraviť podmienka:
- Cerbo zopni relé 2, keď je prúd z mppt viac ako 40A (čas 5s), vypni keď je menej ako 40A (čas 5s)?

Node-red je zatiaľ pre mňa veľká neznáma, takže sa ospravedlňujem za možno hlúpu otázku. Ak by toto bolo možné nastaviť, tak si to skúsim naštudovať. Ak nie, je to pre mňa strata času a bude mi stačiť aj spínanie na základe SoC.

[vk_1]

Ja s tým programovaním až taký kamarát nie som

Takže cez Node-red ide spraviť podmienka:
- Cerbo zopni relé 2, keď je prúd z mppt viac ako 40A (čas 5s), vypni keď je menej ako 40A (čas 5s)?

Node-red je zatiaľ pre mňa veľká neznáma, takže sa ospravedlňujem za možno hlúpu otázku. Ak by toto bolo možné nastaviť, tak si to skúsim naštudovať. Ak nie, je to pre mňa strata času a bude mi stačiť aj spínanie na základe SoC.

Učitě to možné je. Navíc tam můžeš třeba kontrolovat, jak je plná baterka, jak jsou zatížené MP atd. a podle toho nastavovat složitější podmínky. Já tím třeba spínám TČ, podle předpovědi výroby. TČ má příkon 2500W, elektrárna 10 kWp, takže se musí TČ zapínat výrazně dřív než je baterka plná. Taky TČ nesmí cyklovat, musí běžet dlouho v kuse, a tyhle podmínky si tam prostě můžeš dost volně naprogramovat.

Zkus to, není to složité. Na webu a na Youtube najdeš příklady, tutoriály. Případně můžu poradit já, ale začít musíš sám

[Meduza]

Diky.
Donutil jsi me k akci. Uz je v Cerbu. A koukam na to, jak tele na novy vrata. Mohl by sis se mnou o tom nekdy nejlepe zatelefonovat? A treba pomoci Teamvieweru neco zkusit naprogramovat? Napadlo me treba, ze by s tim mohl jit prepinat Inverter only na ON podle SOC treba? Uz jsem to zkoumal, ale narazil jsem samozrejme.

[Diablo1st]

Ja s tým programovaním až taký kamarát nie som

Takže cez Node-red ide spraviť podmienka:
- Cerbo zopni relé 2, keď je prúd z mppt viac ako 40A (čas 5s), vypni keď je menej ako 40A (čas 5s)?

Node-red je zatiaľ pre mňa veľká neznáma, takže sa ospravedlňujem za možno hlúpu otázku. Ak by toto bolo možné nastaviť, tak si to skúsim naštudovať. Ak nie, je to pre mňa strata času a bude mi stačiť aj spínanie na základe SoC.

Učitě to možné je. Navíc tam můžeš třeba kontrolovat, jak je plná baterka, jak jsou zatížené MP atd. a podle toho nastavovat složitější podmínky. Já tím třeba spínám TČ, podle předpovědi výroby. TČ má příkon 2500W, elektrárna 10 kWp, takže se musí TČ zapínat výrazně dřív než je baterka plná. Taky TČ nesmí cyklovat, musí běžet dlouho v kuse, a tyhle podmínky si tam prostě můžeš dost volně naprogramovat.

Zkus to, není to složité. Na webu a na Youtube najdeš příklady, tutoriály. Případně můžu poradit já, ale začít musíš sám

No bohužiaľ prúd z mppt tam nie je. Len prúd z panelov, alebo potom celková energia z mppt vo Wattoch.
Nakoniec som sa rozhodol skúsiť zapínať relé1 podľa výkonu z on-grid meniča a relé2 podľa SoC.
Pri testoch mi node-red relé spínal, takže snáď to bude fungovať aj v ostrej prevádzke.

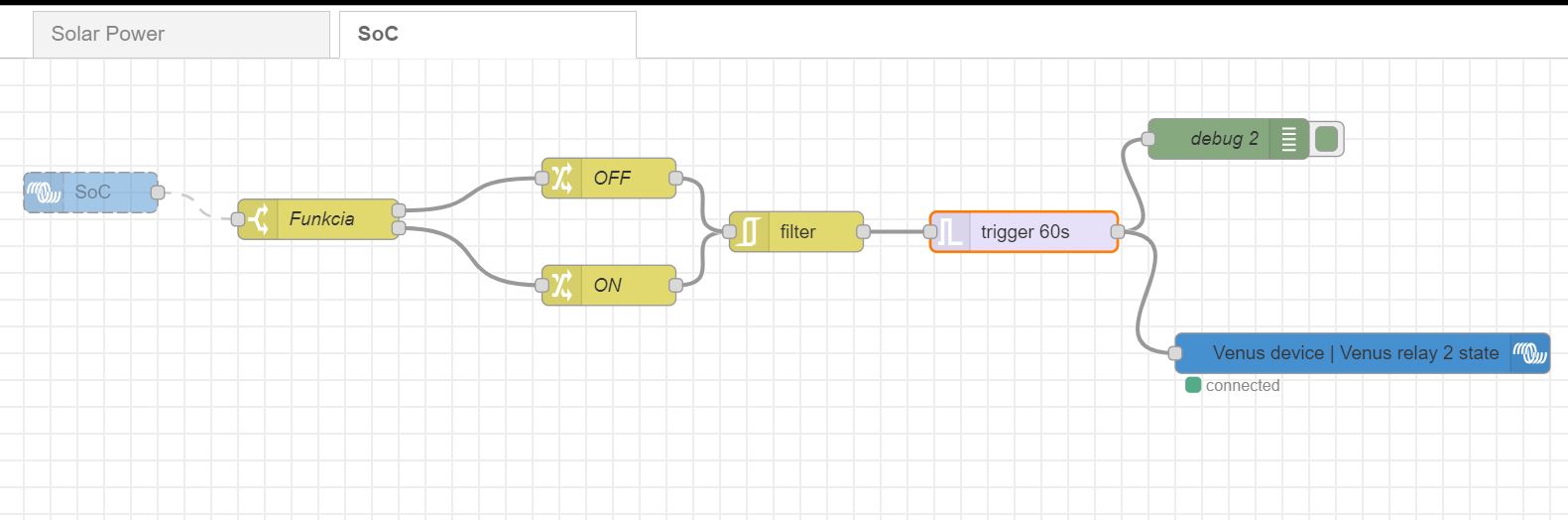

Nižšie posielam prinstscreeny z node-red

[vk_1]

Diky.
Donutil jsi me k akci. Uz je v Cerbu. A koukam na to, jak tele na novy vrata. Mohl by sis se mnou o tom nekdy nejlepe zatelefonovat? A treba pomoci Teamvieweru neco zkusit naprogramovat? Napadlo me treba, ze by s tim mohl jit prepinat Inverter only na ON podle SOC treba? Uz jsem to zkoumal, ale narazil jsem samozrejme.

Promiň, nemám časovou kapacitu radit takhle hodně, soukromě. Preferuju tady psát veřejně, aby to pomohlo více lidem.
Založ třeba svoje téma, kde to budeš řešit, a dáme to dohromady.

"prepinat Inverter only na ON" jde, slouží k tomu node "VE.BUS System Control":
