Pokus o malou elektrárnu v garáži

[Franta2776]

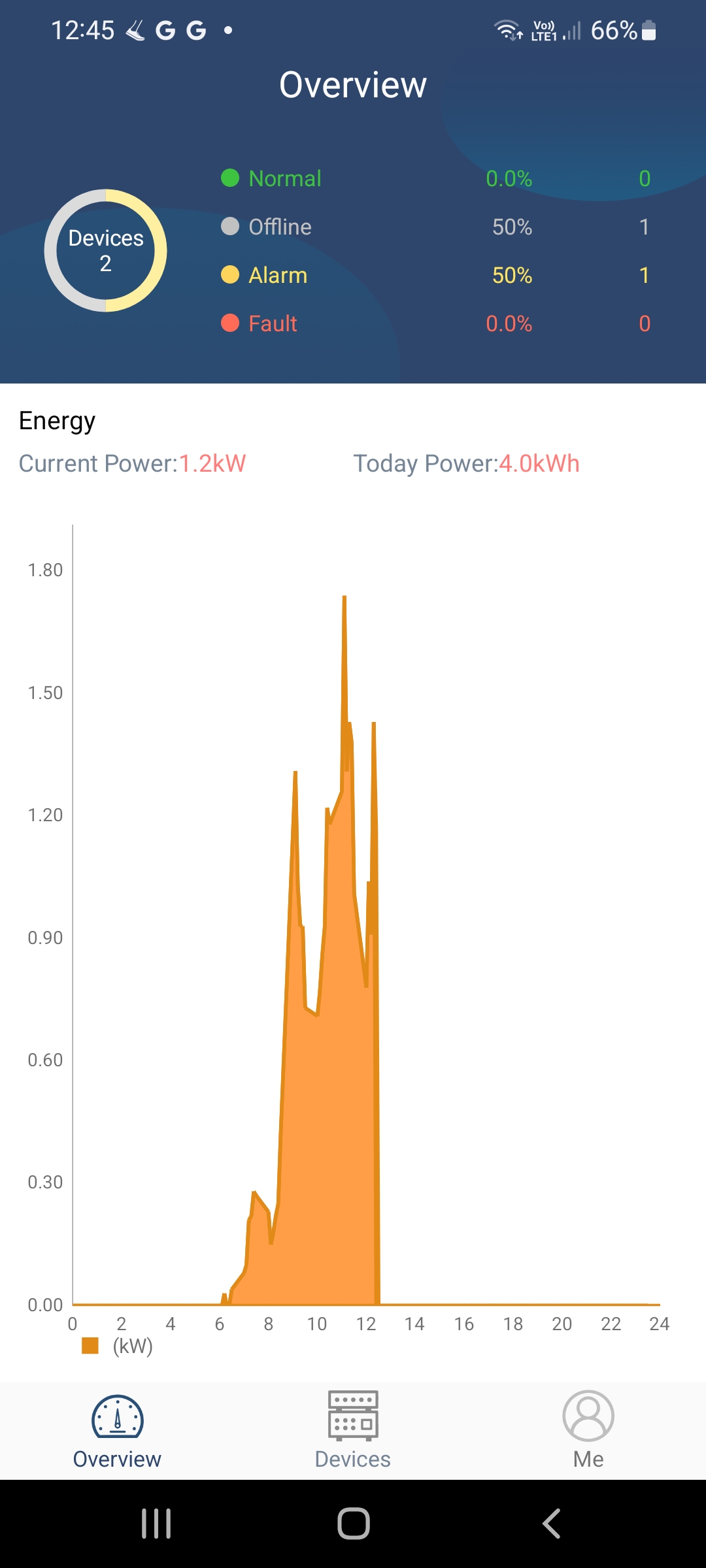

Šikmooci opravily Apku pro Axpert Max ukazuje denní výrobu+výkon každého stringu zvlášť

[Franta2776]

V listopadu vyrobeno 209kWh el energie,počasí bylo horší než loni.
Celková spotřeba byla 466kWh z pekla nakoupeno 257kWh.

Od začátku roku vyrobeno 6871kWh od spuštění elektrárny 8136kWh od začátku roku z pekla nakoupeno 772kWh.

V tuto roční dobu nedostatek slunce nahrazuje jiný obnovitelný zdroj energie za listopad spáleno cca 0,5m3 dřeva,smrku a břízy.

[Franta2776]

K rušení: na kabely od měniče k baterii jsem naklapal 12ks feritů od Oty a rušení se podle vyjádření souseda radioamatéra výrazně zmenšilo. Po +polu se šíří rušení silnější než po - polu, soudím podle chování feritů. Takže na + jich mám zatím 7ks a na - 5ks. Takže to doporučuji všem uživatelům Axpertů a jejich klonů.
Ta špičky jsou tak silné,že ferity na kabelech při větším nabíjecím proudu přes 50A poskakují:)))

[kodl69]

To není správný použití feritů, zvlášť na + a zvlášť na -. Ferit se přesycuje a ztrácí indukčnost. Správný řešení je: 1.) minimalizace plochy smyčky, kterou teče proud, tj dráty tesně vedle sebe, nejlíp zkroucený,
to platí i pro přívody od panelů , optimální zapojení je "leap frog" případně "daisychain" pokud se druhý pól upevní co nejblíž propojů panelů.
Další stupeň je mag. stínění, tj nejlépe uzavřené plechové kanály, které jsou uzemněny. Ferit by měl být přes + i - zároveň, jinak to může být i na škodu - vřazení indukčnosti do smyčky s impulsním proudem může způsobit napětǒvé špičky na koncích, a vyzařování paradoxně zvýšit, jenom se změní spektrum. Takže správně je ferit přes + i - jeden, klidně několik za sebou, ale ne samostaně na + a - !!!
P.S: vn 1 žilové kabely se musí ukládat těsně k sobě (3f soustava) a nesmí být samostatně v kov. kanálech - tam by ta elmg indukce ty kanály rozpustila. Je to to stejný, jenom už na 50Hz vznikají závažný problémy při nedodržení tohohle. Je zajímavý, že obrázek feritu je s vietnamským popisem, ne anglicky, ale byl první...

[Franta2776]

Kodl díky.Dáváš mi sodu:))))

[cipis]

Ted jsem jelen z tech prvnich dvou obrazku - neni to opacne? Vzdyt na tom obrazku vpravo, jak je zelene zatrzitko, tak je plus a minus daleko a vyleza to na opacnych stranach rozvadece, ne zaraz ...

[kodl69]

Máš pravdu, ten obrázek je vytrženej z kontextu, z pohledu + a- vodičů je to špatně, ale ten obrázek je původně o zapojení komunikačních kabelů k prekq. měničům. Sorry. Přehlídl jsem to. Už to nejde editovat, tak třeba tu blbost smaže asmin, aby to nezblblo další. Fakt omluva.

[Franta2776]

Shrnutí prvního celého roku provozu.
Za rok 2022 odebráno z DS 1180kWh za prosinec vyrobeno 135kWh.
Za celý rok vyrobeno 7006 kWh.
Za život elektrárny vyrobeno 8271kWh.
Za prosinec spáleno cca 1m3 dříví. Od začátku zimy cca 1,5m3 dřeva.

Celkově spokojenost i když jsem očekával,že spotřeba z pekla bude do 1000kWh.
Další investice do zvětšování FV v tuto chvíli nedávají smysl a prodloužili by dobu návratnosti za hranici 5 let.

[Franta2776]

Na jaře jsem uváděl,že jsem si neuvědomil hodnotu střídavé složky na DC vstupu a došlo k uzemnění vstupu.
Dnes jsem do toho měniče Easun nahlédl a pro ten měnič je výsledek destruktivní.
1/2 IGBT G60H65DFB v měniči na 230V je proražených
Několik IRFb 4115 v měniči z 48V baterie je po smrti včetně jejich budičů
A netuším co odešlo okolo.

Takže asi recyklace:(((((

[rva]

Ani varianta použít to jako nabíječ (třeba z jiné fáze, než se kterou je sfázovaná elektrárna) neprojde?

[Franta2776]

Ani varianta použít to jako nabíječ (třeba z jiné fáze, než se kterou je sfázovaná elektrárna) neprojde?

Asi ne.Vyhazoval po pár sekundách po zapnuti jistič od DS.
Přemýšlím jestli ho vzít jako výzvu.
Vypájel jsem 6 IGBT z měniče na 230V vyzkoušel a 4 jsou špatné.Ještě tam jsou 3.

Tranzistory v měniči z baterie jsou ještě v desce,ale ohmicky z 16ks cca 1/2 kaput +3budiče.

Jenom tranzistory na Alíku cca 2000kč.

[PavelR]

pokud to jde tak hlavně zjistit kam až se to propálilo. jestli to neodnesla nějaká součástka co obsahuje FW. Viděl jsem už víc ongrid měničů takto oddělaných. Zkrat stringu na PE je jistota smrti. Třeba u kostala to proletělo komplet menič i s CPU
Dokonce se mi podařilo letos odpálit jedno symo takto. To byl špatný den.

[PetrDubi]

Když odejde tranzistor, tak většinou odejde i příslušný buzení, takže u všech odpálených tranzistorů nebo IGBT udělat i kontrolu buzení.

[rva]

2000,- Kč s nejistým výsledkem bych si rozmyslel. Nedá se nějak zjistit i bez těch (plných) konečných stupňů, jestli je zbytek v pořádku? Pokud by byl, tak pak tam ty fety dodělat.

[jova]

Na jaře jsem uváděl,že jsem si neuvědomil hodnotu střídavé složky na DC vstupu a došlo k uzemnění vstupu.
Dnes jsem do toho měniče Easun nahlédl a pro ten měnič je výsledek destruktivní...(((((

Nevíte někdo, kde se tam ten střídavý proud bere? Z toho popisu mi vyplývá, že každá reakce přepěťové ochrany na jeho vstupu musí být pro měnič osudná. Dá se v tom případě něco dělat?
Říkal jsem si, že bych k samostatnému regulátoru (mám EPsolar Tracer) vřadil mezi přepěťovou pojistku a regulátor diodu. Ta by zamezila v případě zkratu na přepěťové pojistce zpětnému proudu z nabitých kondenzátorů regulátoru, do přepěťové ochrany. Ale taky mám měnič Easun a jak tak čtu, tak tam by asi dioda moc úspěch neměla

[Franta2776]

2000,- Kč s nejistým výsledkem bych si rozmyslel. Nedá se nějak zjistit i bez těch (plných) konečných stupňů, jestli je zbytek v pořádku? Pokud by byl, tak pak tam ty fety dodělat.

Jojo taky tak vidím.Nedohlídnu na konec, schéma zapojení neexistuje.Jestli je zbytek v pořádku se nedá zjistit.Ty IGBT na 650V/60A vypadaj jak nový a jsou proražený.Od pohledu se nedá nic zjistit vše je všude OK.
Jak mám velký baterky,tak přes tu desku prolítla nějaká tisícovka ampér.

Teď bych měl vyletovat všech 16 Mosfetů v měničí z baterie a potom ty špatný budiče
Když připojím místo baterie laboratorní zdroj s omezením proudu ,tak je to čistý zkrat.
Podle mě zbytečná práce.

[Franta2776]

Na jaře jsem uváděl,že jsem si neuvědomil hodnotu střídavé složky na DC vstupu a došlo k uzemnění vstupu.
Dnes jsem do toho měniče Easun nahlédl a pro ten měnič je výsledek destruktivní...(((((

Nevíte někdo, kde se tam ten střídavý proud bere? Z toho popisu mi vyplývá, že každá reakce přepěťové ochrany na jeho vstupu musí být pro měnič osudná. Dá se v tom případě něco dělat?
Říkal jsem si, že bych k samostatnému regulátoru (mám EPsolar Tracer) vřadil mezi přepěťovou pojistku a regulátor diodu. Ta by zamezila v případě zkratu na přepěťové pojistce zpětnému proudu z nabitých kondenzátorů regulátoru, do přepěťové ochrany. Ale taky mám měnič Easun a jak tak čtu, tak tam by asi dioda moc úspěch neměla

Mezi přepěťovkou a měničem má být ještě jedno jištění,ale jestli to stihne rozpojit ti nikdo nezaručí.

[jova]

Proto jsem uvažoval o té diodě

[glottis]

Vyndej mosfety a budiče a zkus pak ten zdroj, jestli to je pořád slusnuty. Pokud ne, máš šanci. Pokud jo, zkus tam tím zdrojem poslat co nejvíc a termokamerou kouknout co se hřeje. Pokud jo máš.

[Franta2776]

Vyndej mosfety a budiče a zkus pak ten zdroj, jestli to je pořád slusnuty. Pokud ne, máš šanci. Pokud jo, zkus tam tím zdrojem poslat co nejvíc a termokamerou kouknout co se hřeje. Pokud jo máš.

Vyměnit a opravit silovou část není pro mě tak velký problém.Poškozeny jsou jistě dva měniče a ten třetí MPPTmožná taky. S největší pravděpodobností je poškozený řízení a to se bez výměny tranzistorů nedá zjistit a ty nemám.A do toho se nechci přesvědčovat investovat,protože vím jak spousta takových oprav končí.

Tady máš Isolar a tomu proti tomu mému nic není:
https://www.youtube.com/watch?v=94Mg9RZLyBE
