Uzemnění panelů+přepěťová ochrana

[bublich]

Dobrý den.
Chtělo by to namalovat.Ale obecně tam co to trčí ve středu baráku by měla být na tento vodič (po přeměření zemního odporu 5 - 15 ohm,méně je lépe)) umístěna ekvipotenciální svorkovnice do patřičné krabice a z ní provedeno pospojení všech zařízení které to vyžadují (kovová vodovodní trubka na vstupu baráku,taktéž plynové potrubí,bojler,kotel a potrubí z něj,PEN svorkovnice rozvaděčů,měnič...) a z této svorkovnice půjde rovněž CY,CYA 16,možno i AlMgSi/PVC pr. 8 mm ale blbá práce do kombi boxu na půdě na přepěťovky a z něj na pospojení panelů.
Otázka zní zda je to u Vás nyní technicky možné.Tohle vše se připravuje při stavbě.

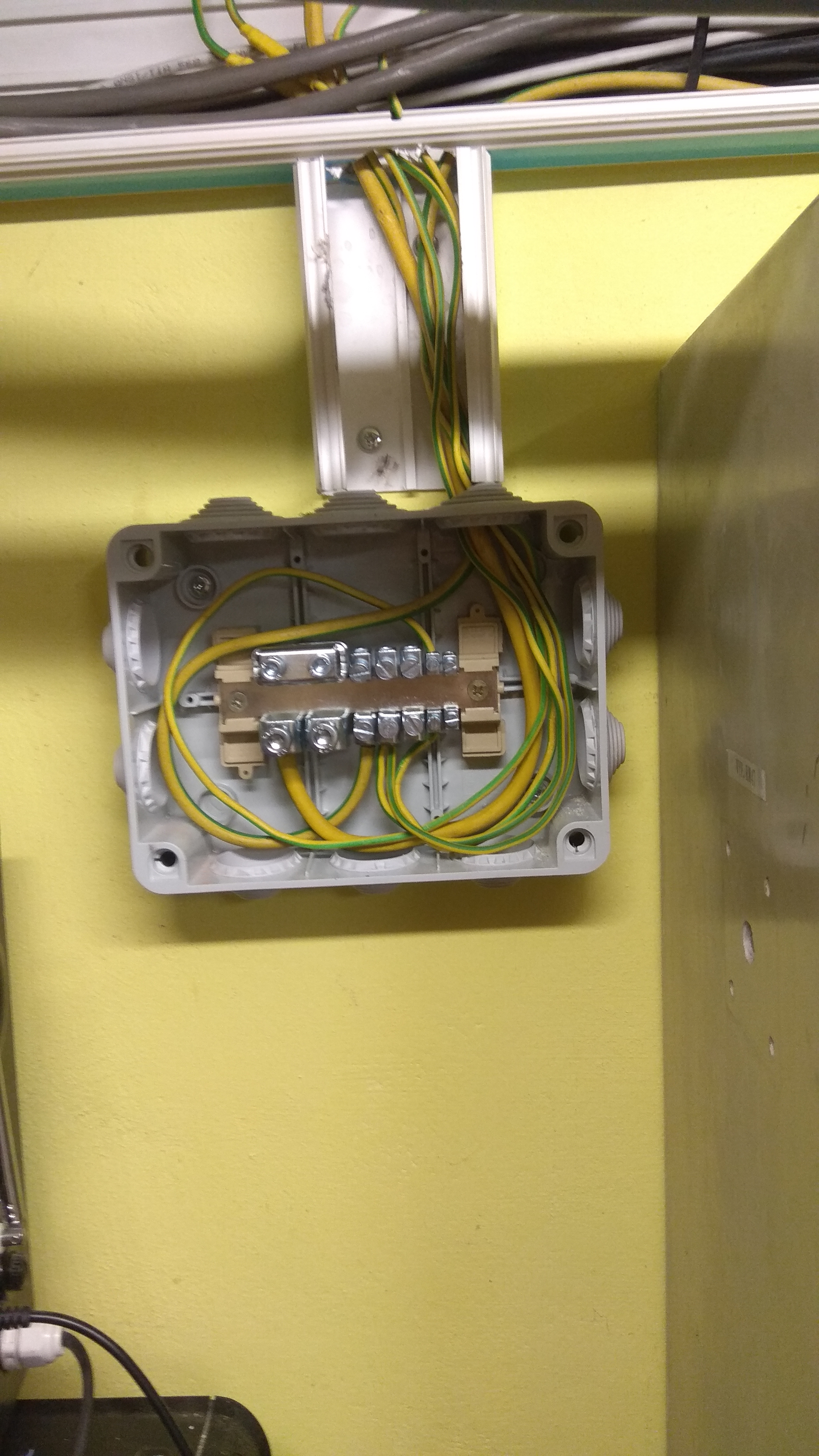

EKVP svorkovnice

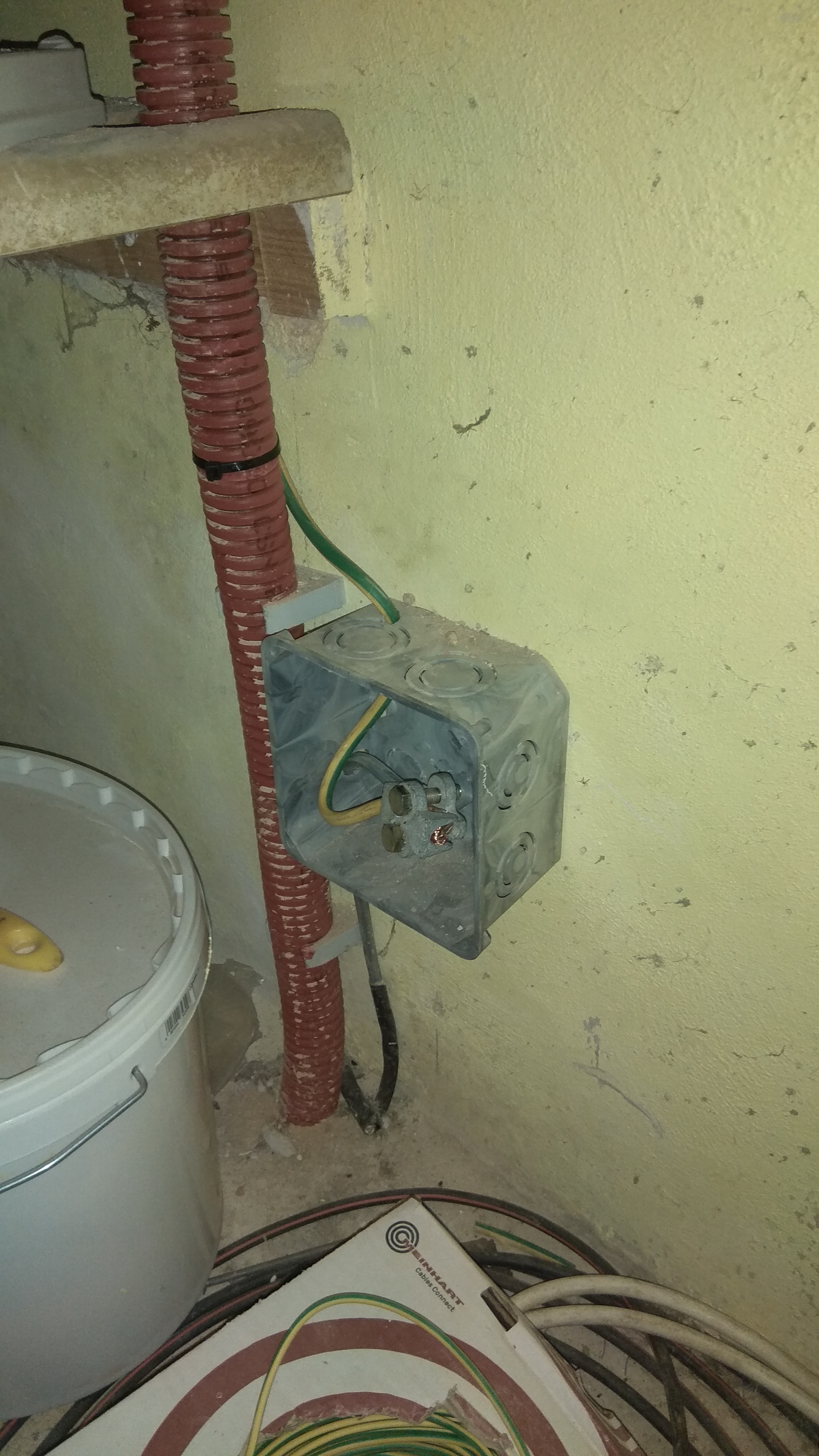

Připojení na zemní soustavu.

[dusanmsk]

Dobry den, diky za info. Spojim sa s mojim revizakom, myslim ze ekvipotencialna svorkovnica je u mna teda priamo v rozvadzaci v technickej miestnosti - vysoka vertikalna svorkovnica na jeho kraji snad o 100 dierach, do ktorej su nastrkane vsetky PENy (rozvadzac je plechovy skrinovy 1.2x2 m, stojaci priamo na podlahe v mieste vyustenia pasky zo zakladov, takze pristup priamo k tej paske by bol asi problematicky). Bolo by to asi najjednoduchsie riesenie.

Akurat sa mi trochu ekluje tahat drat zo strechy, ktorym moze letiet ktovieaky bordel, poza din listy slaboprudu, ktory mam v hornej polovici toho rozvadzaca (loxone, arduina, ...). Ale to preberiem s revizakom.

Diky

[dusanmsk]

Inak fascinuje ma ako uz tyzden riesim uzemnenie panelov, ich odstupy od bleskozvodov a vsetko mozne pri montazi svojpomocne, hlavu mam z toho v smutku lebo nedodrzim 60 cm od dolneho zlabu ale len 53 - a potom sa clovek po okoli poobzera po oficialne instalovanych ongrid-och, jeden sused panely max 10 cm od hrebena, nespojene s bleskozvodom, druhemu susedovi bleskozvod na streche zavadzal, tak ho ohli blizsie ku krytine a najebali panely ponad neho, vsak co ... (A pochybujem ze je tam niekde pod panelmi schovane oficialne pospojenie s bleskozvodom. Dotyk bleskozvod-nosna konstrukcia je vidiet aj bez dalekohladu ...) Oba samozrejme ofiko s reviziou a predajom pretokov do DS.

[pekoz]

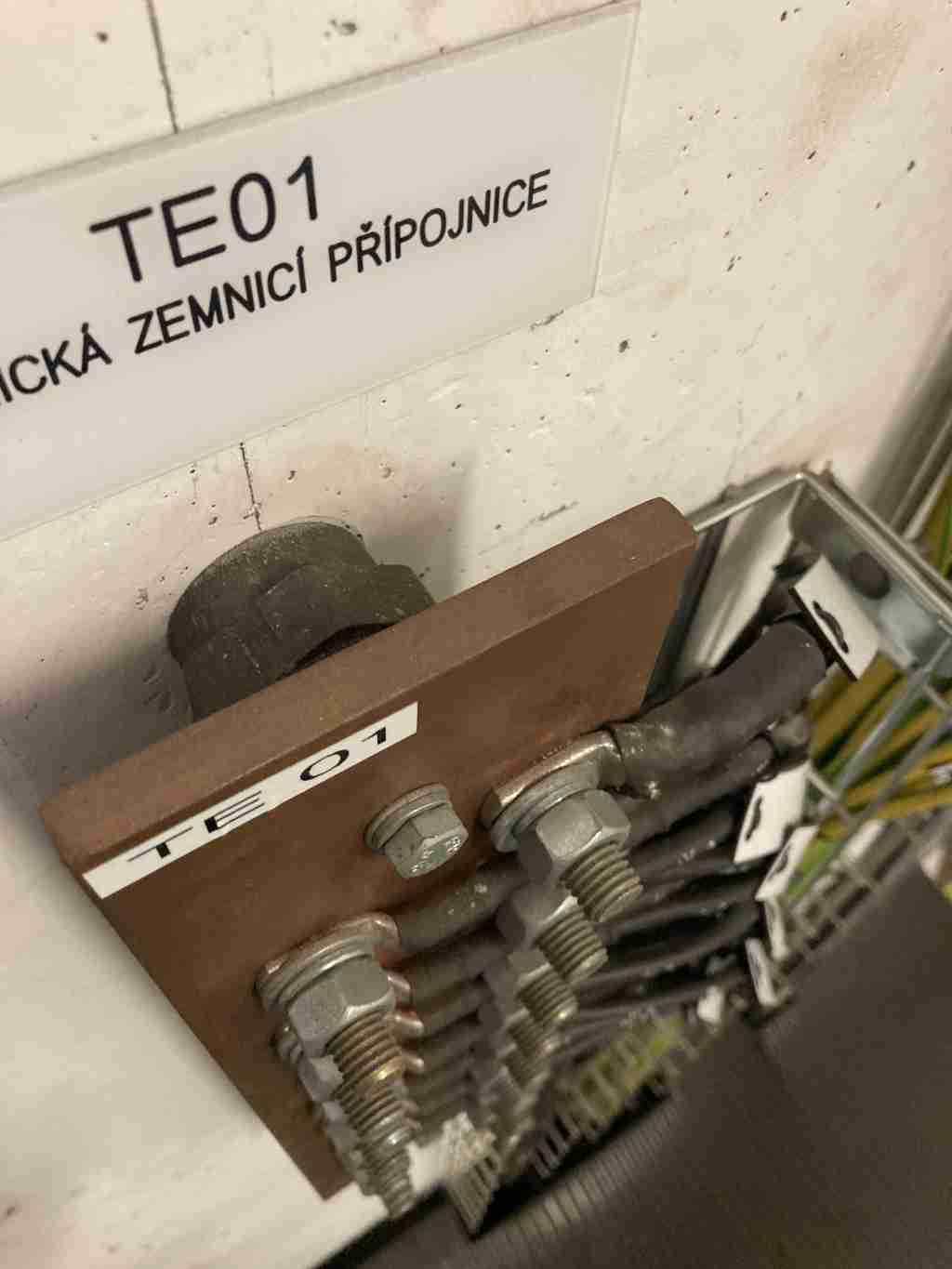

Ve fabrice
(ten CU plocháček bych chtěl )

[kodl69]

Někde se to trochu přehání... Ale na druhou starnu, předpokládám, že hned vedle je technologie za několik mega, tak se to v tom ztratí.

[pekoz]

Jsem to tady dal spíše pro pobavení a informaci jak se to v profi instalacích dělá jinde.

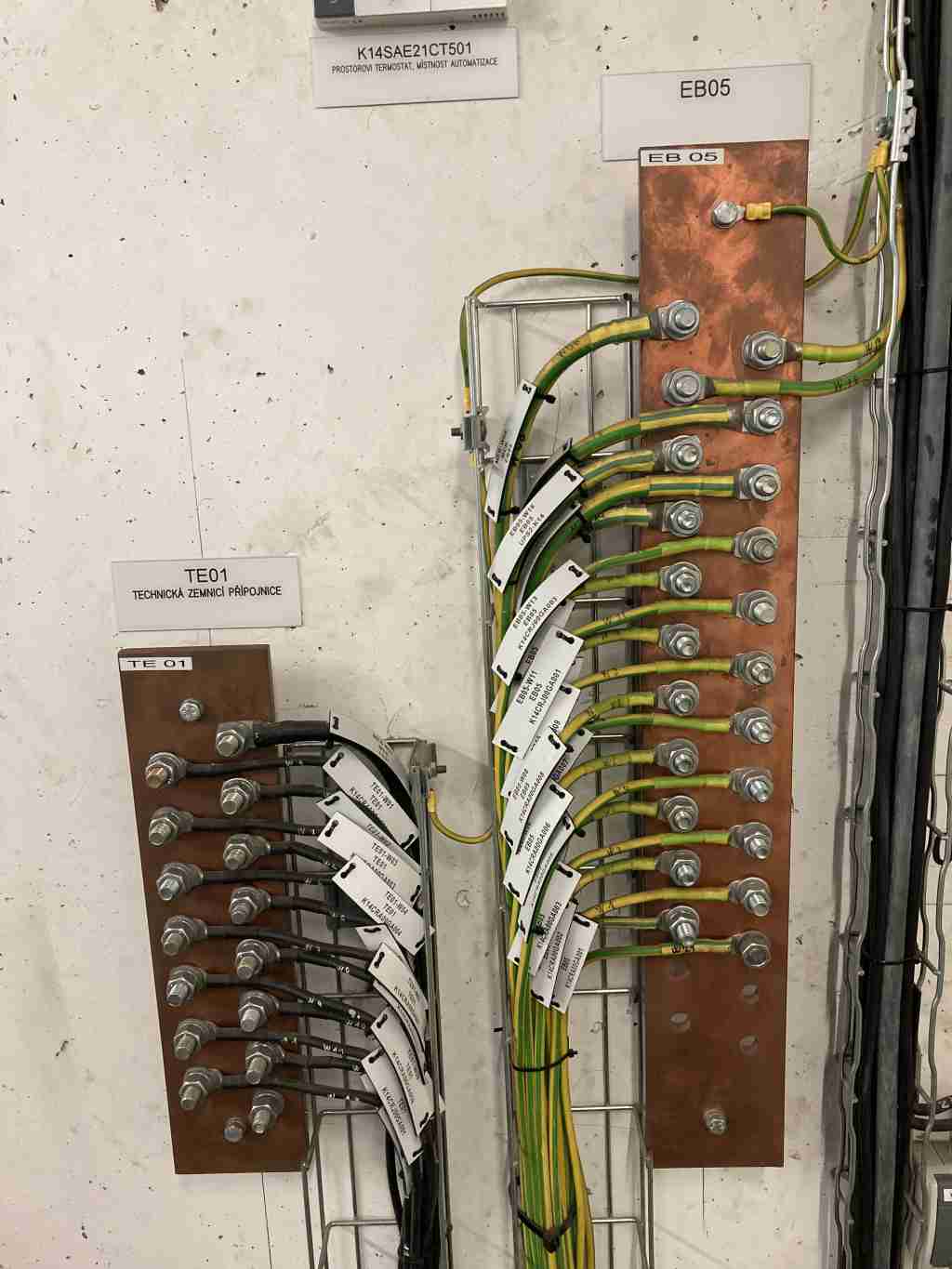

Jo máš pravdu. Tohle pospojování (je jich tam samozřejmě více) je v místností MaR ŘS fluidního parního kotle.
Umí až 300 tun ostré páry za hodinu. Cena tahle sranda se pohybuje lehce pod 2 000 000 000.- Kč
P.S.
Zajimavost pro místní kouzelníky s bateriemi. Část technologie MaR je jištěna 2x online UPS 80 KVA paralelně.
Každá má 40 x 12V/70Ah v serii. Samozřejmě olovo. Běží už to v kuse 5 let.

[dusanmsk]

Kurva, som sa zlakol, ze tie medene dosky stoja 2 miliony. Potom som si vsimol, ze je to v miliardach, to uz mi nejak fest nesedelo, tak som si to precital este raz

[Peetrs]

Můžu se zeptat jestli jsi zjistil příčinu napětí na rámu panelů?
Mám stejný problém:
Na rámu panelů je střídavé napětí cca 170V, krásná sinusovka 50Hz, pokud panel uzemním vyhodí proudový chránič, neuzemněný normálně funguje jen pěkně kope.
- izolační stav stringu je 85 MOhm
- DC napětí - proti zemi i + proti zemi OK
- střídač na stringu z jiných panelů normálně funguje
- kontrola thermokamerou nic zvláštního neukázala

[rva]

Není to vyhazování chrániče v rozporu s izolačním stavem stringu 85 MOhm?
Já měl na konstrukci rovněž nepříjemné "brnění", přičítal jsem to tomu, že se to naindukuje od velké plochy fv panelů připojených k vysokonapěťovému "Axpertu", který nemá FV vstup oddělen od AC 230 V. Přizemnil jsem kontrukci a byl klid.

[Solarnoob]

Zdravím,

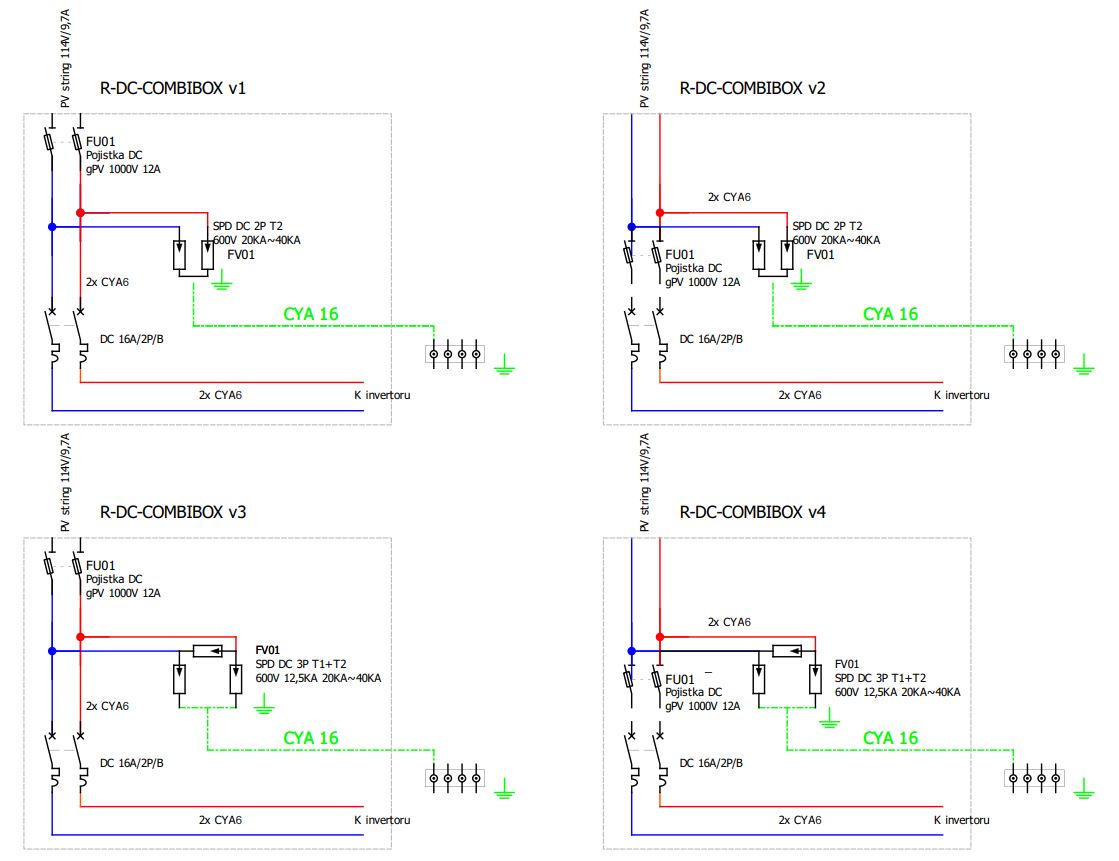

při čtení všeho možného na internetu ohledně ochran, jsem narazil na 4 způsoby, které se používají.
jak se rozhodnout, který je ten správný?

díky

[Soban]

To záleží na tobě.....

Dle toho co chceš chránit....

Určitě bych je dal za pojistky aby to tu pojistku spálilo při přepětí a tím pádem přerušilo obvod.

A to zda 2 nebo 3 kusy zase záleží na tom zda může vzniknout přepětí i mezi vodiči nebo jenom k zemi.

PS. Já přepěťovky na FVE nemám jedině na přívodu z DS který je ze sloupu, panely jsou totiž v přízemí na stěně a na střeše bývalého skleníku takže vše o hodně níž jak hromosvod a pokud by to bouchlo přímo tak tě to stejně nezachrání.
Něco jiného bude jak to máš na střeše baráku.

[Skrat]

připojím se.Vše zapojuji podle schéma č.1,ale logiku má i č.3.Tak co je vlastně zprávně?

[cipis]

Oboje, záleží, jaké je umístění, jaká je délka kabeláže atd.
Jednička má jen T2 stupeň, kdežto trojka má T1+T2.

[Diablo1st]

Len taká poznámka, pri jednom až dvoch stringoch je ten DC istič podľa mňa zbytočný. Jedine ak by bola fakt dlhá kabeláž.

[cipis]

Má zajistit nezničení vstupu regulátoru, když dojde k aktivaci přepěťovek.
Nicméně v něm vidím spíše praktickou výhodu toho, že v kombinaci s vyrážečem mohu nouzově odpojit panely.
Tedy pokud tam dát jistič, tak rozhodně s vyrážečem.

[Skrat]

od cipis:Oboje, záleží, jaké je umístění, jaká je délka kabeláže atd.
Jednička má jen T2 stupeň, kdežto trojka má T1+T2.
To sem přehlédl Pardon. Podle č.1 mám zapojeno ale přepěťovky T1+T2. Šlo mi o tu přepěťovku zapojenou k vývodům FV panelů.Na + pol a - Pol.

[ACDC]

Mám to to ještě jinak (300V). Dvě "B" z + a - společně spojeny na třetí, ta uzemněná, u přechodu do kabelu. A u střídače "C" která indikuje izolační stav, což jsem ani nechtěl. Je to nějaký lepší guard s indikací stavu zelenými LED. A ty svítí obě. Kdy nastal spoj jednoho pólu se zemí, tak zhasne.

[drzhor]

Není to vyhazování chrániče v rozporu s izolačním stavem stringu 85 MOhm?
Já měl na konstrukci rovněž nepříjemné "brnění", přičítal jsem to tomu, že se to naindukuje od velké plochy fv panelů připojených k vysokonapěťovému "Axpertu", který nemá FV vstup oddělen od AC 230 V. Přizemnil jsem kontrukci a byl klid.

mám taky vysokonapěťového Axperta (jede teď týden, předtím GWL modrej), 2x string (245V, 22A) a dost mě to včera překvapilo - slušně to koplo, už padala rosa navečer, předělával jsem konstrukci (Al na beton střeše pod uhlem, kotveno do betonu na zavitovky) a nová zatím není uzemněná (předtím plebejsky dle elektrikáře na jednu tyč zemnící - dnes vím že k ničemu), je to na přístavku u domu, čtu o tom už dva měsíce, bude stačit uzemnit na 10 pozink drát a 3x 1,5m zemnící tyč? - zmizí to? (nemám tam nikde kolem možnost zamění, je to sto let staré) Měřil jsem narychlo při západu slunce a konstrukce vůči kusu pozinku vedle na střeše měla +100V.. netuším jestli za to muže Axpert, nebo přidávané panely, nebo prostě nějak naindukované napětí... po západu slunce už tam nebylo skoro nic... kabely OK, panely dle prohlídky taky, zůstalo to i po odpojení od Axperta... posr. bych se z toho... protože jsem řešil i to, že mě do ostrova z Axpertu leze zem skrz plynový kotel co zapojím do zásuvky v ostrově.... pročetl jsem celé téma, ale kažný máme jinou situaci, tak to vždy naroubovat je obtížné.

[brin]

Tak všechno má být pospojeno, konstrukce taky a uzemněná. Lepší jedna zemnící tyč než nic. Osobně bych udělal spíš uzemnění z pásku, jestli budete někdy kopat rigol. 30 metrů FeZn pásoviny v 60 cm už je o něčem jiném.

[rva]

Natloukl jsem tam jednu zemnící tyč a je pokoj. Poctivé uzemnění je problematické, tak čeká na realizaci se spoustou dalších věcí.
