Spojení panelů

[olozx6r]

Jsem na tom podobě, můžu zapojit 2x195w do serie a k tomu 1x para 240W??

[Botas]

Hmm ještě mě napadla taková šílenost jakožto nezatíženému lajkovy.
Co k těm 2X 140wp přidat ještě nějaký malý panel abychom se třeba vyrovnaly bud voltově nebo amperově jak sme se bavyli na zapojení s 240kama seriově že by teklo jen 5 amp z těch 8mi amp panelu viz výše nebo voltoážově to skusit srovnat.ale jen taková teoretická úvaha
EDIT
no což je asik blbost takhle řešit to spiš zapojit
240 ,240 seriově
240 ,240 seriově
Pak paralelně
a 140,140 paralelně
a spolu s 240 kama pak seriově
tím pádem by sme se dostali na 74 v 16 amp z 240 tek a cca 30 v a 10am ze 140tek a celkem tedy cca 104volt
aha zas je tam problem 16 a vesus 10 tudíž by proslo jen 10 a všechny 240 do seri nesedi voltově na regl. leda dokoupit 140 ku dat 3 panely paralelne na 15 amp a seriově k 240 tkam aby to jakš takš sedelo.
O vikendu budu muset asi nejak vyskouset a vypozorovat co to dela

[ota]

Jsem na tom podobě, můžu zapojit 2x195w do serie a k tomu 1x para 240W??

Ne, paralelně by to nešlo, ale pokud jsou oba druhy panelů s klasickými články 156 x 156 mm, které dávají cca 8A Imp, tak bych je dal všechny do série a to by bylo téměř ideální zapojení s napětím naprázdno okolo 100V.

[olozx6r]

Panely jsou tyto:
240W
Rated power (Pmax) 240W
Voltage at Pmax (Vmp) 30.0V
Current at Pmax (Imp) 8.02A
Warranted minimum Pmax 240W
Short-circuit current (Isc) 8.58A
Open-circuit voltage (Voc) 37.3V

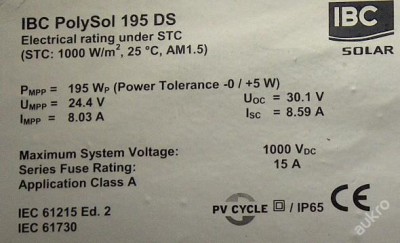

a 195W

[olozx6r]

Mám dva regulátory, tudíž je asi nechám po dvojici každý zvlášť...??

[Botas]

Co sem koukal do tveho tematu tak mas 2*20a epsolary ktrey pokud me pamet neklame umi 520wp na 24volt system tudis ty dve195ky pohoda ale na druhej regl povesit 4*240 (960)wpje celkem o usta aby to vydrzel a hlavne se nevyuzijou panely druhej regl by to asi chtelo nejakou 30ku ci 40ku

[olozx6r]

Budu davat jen 2 max 3 ty novy 240w panely. Na strese neni misto. Proto jsem chtel jednu 240ku spojit se 190kama. Nevim, jestli muzu do serie, ale asi by to jit mohlo

[ota]

Já bych to viděl na seriové spojení 240 + 240 + 190
2 stringy. Nevím jak se chovají EP solary, když překročíš výkon. Tristar omezí proud na 60A a dá hlášku. EP solar taky myslím jen zahlásí a bude dávat svých 20A . Ten výkon navíc se bude hodit hlavně na podzim a přes zimu, kdy nesvítí slunce. Např. 2400Wp systém mi hlásil omezení na 60A za celou zimu jedinkrát.

[olozx6r]

Spíš budu muset dát 195+195+240, protože ty 195ky už jsou na místě a nechci přetahovat kabely. Zapojím je na Epsolar 20A 100V??? Nebo lépe na to samý ale 150V??

Já bych to viděl na seriové spojení 240 + 240 + 190
2 stringy. Nevím jak se chovají EP solary, když překročíš výkon. Tristar omezí proud na 60A a dá hlášku. EP solar taky myslím jen zahlásí a bude dávat svých 20A . Ten výkon navíc se bude hodit hlavně na podzim a přes zimu, kdy nesvítí slunce. Např. 2400Wp systém mi hlásil omezení na 60A za celou zimu jedinkrát.

[ota]

Když se dívám na štítek té 195ky, napadá mě kacířské řešení:
Prostě zapojit ty 195Ky paralelně rovnou (přes diodu) na baterii. Nějaká ztráta tam asi bude, ale bude to funkční řešení, které nedovolí přebít baterie.
A nebo ještě jeden regulátor...

[olozx6r]

Mám už dva regulátory, jeden 100V a druhý 150V, proto celou dobu řeším, jak nejlépe to na ně zapojit s tím, že 195 budou na střeše společně s 2-3x 240W. Otázka byla, jak nejlépe zapojit

Když se dívám na štítek té 195ky, napadá mě kacířské řešení:
Prostě zapojit ty 195Ky paralelně rovnou (přes diodu) na baterii. Nějaká ztráta tam asi bude, ale bude to funkční řešení, které nedovolí přebít baterie.
A nebo ještě jeden regulátor...

[ota]

Na seriové zapojení 240+240+195 bude potřeba 150V regulátor, protože při této kombinaci bude Uoc 105V.
Jeden regulátor to zvládne, ten druhý už nikoli.
Další řešení je otevřít připojovací box na 195ce a odpojit nebo zkratovat jednu řadu ze 3. Řada je 16článků a je překlenutá diodou. Sice ztratíš 30% výkonu a ze 195Wp uděláš 130Wp, ale string bude mít 95V Uoc.
Podobné řešení jsem zvolil a fungovalo mi celou zimu, když jsem dával paralelně stringy s 2panely 240Wp a 2+2/3 panelu 185Wp. Sice jsem přišel o výkon, ale vzhledem t tomu, že panely byly levné, mě to nemrzelo.

[olozx6r]

Tak jsem to namontil na střechu, dal jsem 2x195 na 1 regl a 2x240 na druhej. Celej den tu lilo, takže nevím, jestli to byl přínos, zatím neznatelný rozdíl. Zbylý panely zkusím vymyslet, kam je namontovat a nebo půjdou jinam, ještě uvidím.

[FRSO]

Zdravím, mám dotaz, zda zapojit paralelně dva panely bez oddělovacích diod, ještě jsem to nikdy takto nezkoušel, jeden panel má výkon 290Wp-72 článků a chtěl bych ho dát směrem na JV, druhý panel má 190Wp taky 72 článků a bude z druhé strany střechy tj. SZ, regulátor bude použíty EP 20A na 100V + MT5 zobrazovač, systém bude na 24V. Potřeboval bych to vědět dopředu než to budu montovat na střechu, protože je to docela problematické se pak k tomu vracet a provádět následnou úpravu v zapojení. Dík za info Franta

[Wagoneer]

Franto, já měl skoro stejné uspořádání a přestože jsem měl téměř stejné panely, diodu jsem tam dal. Jistota je kulomet.
Ty máš panely dost odlišné, oddělil bych to Schotky diodou.
Nicméně já při montáži panelů protáhl přívody na půdu a další zapojovaní dělal tam. Teď při změně na dva samostatné komplety jsem vůbec nemusel na stŕechu.

[FRSO]

Franto, já měl skoro stejné uspořádání a přestože jsem měl téměř stejné panely, diodu jsem tam dal. Jistota je kulomet.
Ty máš panely dost odlišné, oddělil bych to Schotky diodou.
Nicméně já při montáži panelů protáhl přívody na půdu a další zapojovaní dělal tam. Teď při změně na dva samostatné komplety jsem vůbec nemusel na stŕechu.

Zdravím, dost odlišné myslíš výkonově ??, napětí mají stejné, počet článkú taky, ten větší 290Wp dává přes 8A, menší 190Wp cca přes 5A, dohromady mají cca 13A, ale to se asi nestane, jinak střecha je plechová, takže půda není a to musím ještě využít stávající vedení k panelům, je tam silikon 2 vodiče 2,5mm2 cca do 8m, úbytek cca max 15W, tak snad to zvládne, protáhnout silnější taky už nejde, jedině pak pod hřebenem a pod lemováním do chaty, tak uvidím, co to bude dělat. Stačí asi dát tu diodu jednu k tomu slabšímu panelu. Dát dle tebe taky na JV ten silnější panel 290Wp ??, co ty na to, máš to vyzkoušené ?. Dík za info Franta

[Wagoneer]

Franta - nevšiml jsem si, že napětí mají stejné, takže by to neměl být problém. Názory na diody se na tomto fóru různí.
Já je tam pro jistotu dal. Mam stringy na JV a JZ. " Silnějsí" panely jsem dal na JZ, jsou o něco déle osvetleny. Výtěžnost dobrá. Výrazné zlepšení přineslo až úplné oddělení stringů. Viz vlakno " malá FVE Bruntálsko"..
Ten přístup nemáš nic moc. Já měl výhodu, že vše je pod sedlovou stŕechou na půdě přístupné, proto jsem protahl všechny vodiče pod stŕechu a můžu tak pohodlně laborovat.
