Měření hladiny v nádrži
Souhrn tématu
Měření hladiny v nádrži lze realizovat pomocí ESP32 a externího převodníku ADS1115 pro lepší přesnost než interní ADC. Kalibrace zahrnuje převod napětí na výšku hladiny v centimetrech a objem v litrech. Korekce barometrického tlaku pomáhá zpřesnit výsledky, zejména u vodních sloupců kolem 4 metrů. Pro správnou funkci je nutné správné zapojení senzoru a správné nastavení parametrů v YAML konfiguraci ESPHome.
- rva
- Příspěvky: 5198
- Registrován: úte dub 23, 2013 10:21 am
- Reputace:1040
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 76
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: Měření hladiny v nádrži
My jiný zdroj vody nemáme. Před monitorováním jsem vůbec nevěděl kde je hladina a jak se mění. Z dlouhodobého trendu s předstihem uvidím, že je třeba potřeba nový vrt. A proč neprovést korekci, když to nic nestojí.
_______________________________________________________________________
FV: 43 kWp,
Baterie: LiFePO4 76 kWh,
Kombinované měniče/regulátory: 3x Isolar SM II (5 kW, 100 A, 450 V) + Isolar SMG II (6.2 kW, 120 A, 500 V)
Mppt regulátory: EPSolar ET6415N (60 A/150 V) + EASun ICharger 48100 (100 A / 150 V)
FV: 43 kWp,
Baterie: LiFePO4 76 kWh,
Kombinované měniče/regulátory: 3x Isolar SM II (5 kW, 100 A, 450 V) + Isolar SMG II (6.2 kW, 120 A, 500 V)
Mppt regulátory: EPSolar ET6415N (60 A/150 V) + EASun ICharger 48100 (100 A / 150 V)
- rva
- Příspěvky: 5198
- Registrován: úte dub 23, 2013 10:21 am
- Reputace:1040
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 76
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: Měření hladiny v nádrži
Tak jsem ještě doplnil k měření výšky hladiny ve vrtu i měření tlaku za vodárnou. Třeba se to využije k nastavení nějakých ochran vodárny. Je to napěťový snímač z Allegro za 208,-Kč.
- Přílohy
_______________________________________________________________________
FV: 43 kWp,
Baterie: LiFePO4 76 kWh,
Kombinované měniče/regulátory: 3x Isolar SM II (5 kW, 100 A, 450 V) + Isolar SMG II (6.2 kW, 120 A, 500 V)
Mppt regulátory: EPSolar ET6415N (60 A/150 V) + EASun ICharger 48100 (100 A / 150 V)
FV: 43 kWp,
Baterie: LiFePO4 76 kWh,
Kombinované měniče/regulátory: 3x Isolar SM II (5 kW, 100 A, 450 V) + Isolar SMG II (6.2 kW, 120 A, 500 V)
Mppt regulátory: EPSolar ET6415N (60 A/150 V) + EASun ICharger 48100 (100 A / 150 V)
- Mex
- Příspěvky: 2740
- Registrován: pát zář 29, 2023 4:12 am
- Reputace:492
- Lokalita: Brno
- Systémové napětí: >48V
Re: Měření hladiny v nádrži
Za mě palec nahoru. Jsem fanda měření obecně.
Dotaz: interní převodník v procesoru byl příliš nepřesný, že jsi musel použít externí ADS1115?
Mně kupodivu ty převodníky (aspoň v ESP32-C3, nic jiného teď nepoužívám) připadají celkem slušně použitelné.
Dotaz: interní převodník v procesoru byl příliš nepřesný, že jsi musel použít externí ADS1115?
Mně kupodivu ty převodníky (aspoň v ESP32-C3, nic jiného teď nepoužívám) připadají celkem slušně použitelné.
Není-li uvedeno jinak, všechny moje posty jsou AI-free.
Pokud na něco umí správně odpovědět AI, nemusím to psát já.
Pokud na něco umí správně odpovědět AI, nemusím to psát já.
- rva
- Příspěvky: 5198
- Registrován: úte dub 23, 2013 10:21 am
- Reputace:1040
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 76
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: Měření hladiny v nádrži

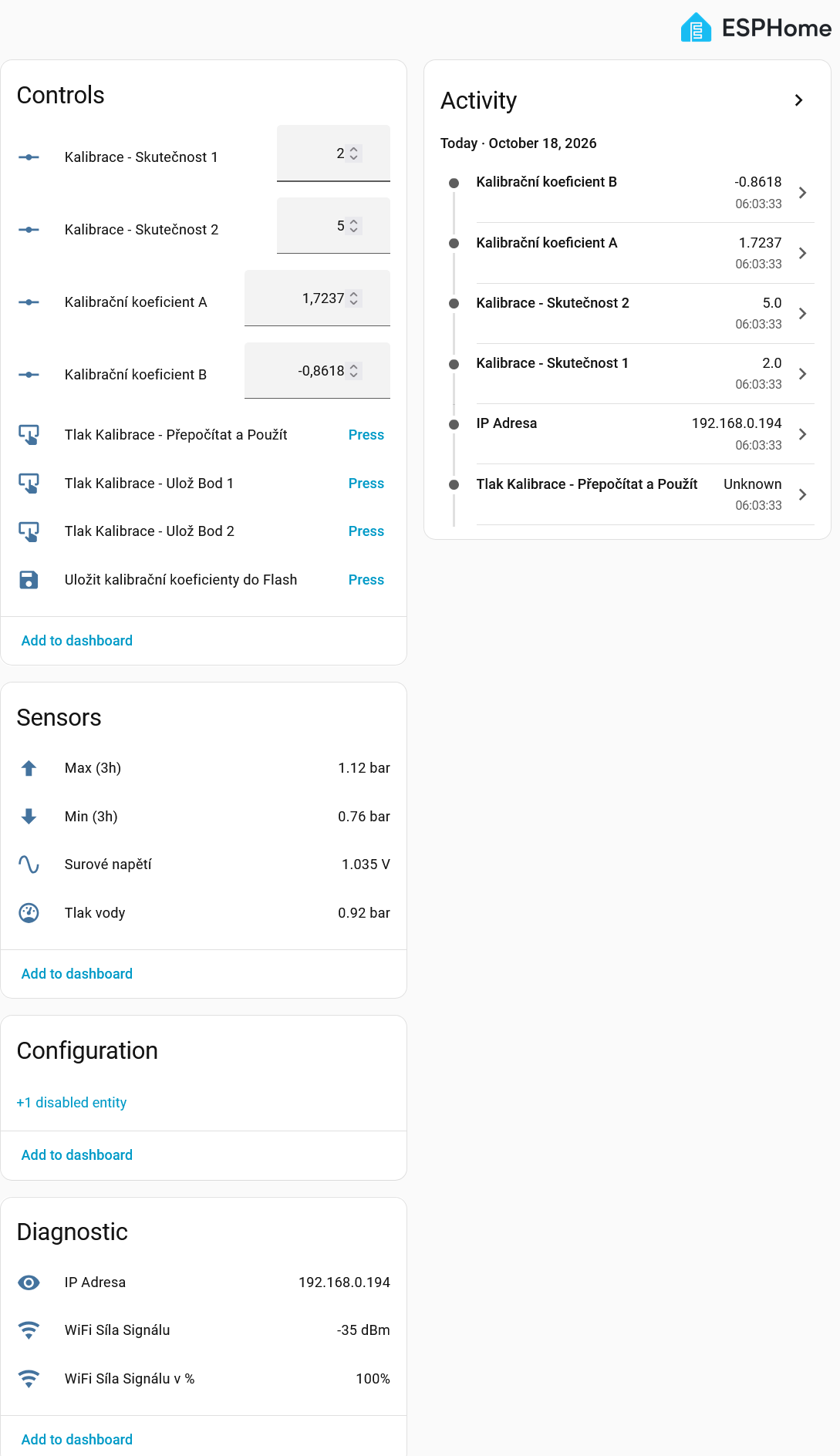

K tlakovému snímači jsem poskládal co jsem našel v šuplíku. Externí převodník je 16 bit, což je víc, než 12 (pokud modul Lolin D1 mini nemá jen 10bit).

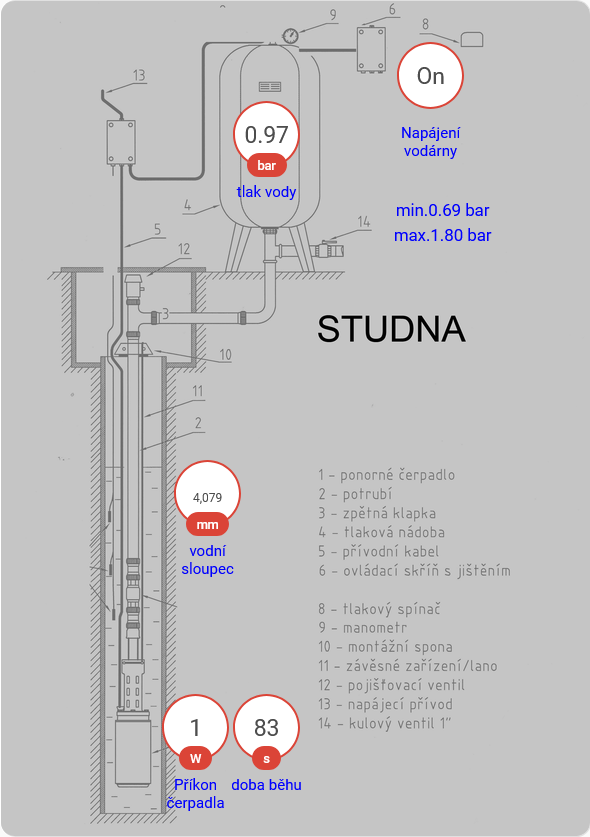

. A do schématu vodárny přibyla další "bublina". Chybí mi ještě měření spotřeby vody ze studny, ale u nás to není úplně jednoduché, protože hned ve studni se potrubí rozděluje na dvě větve, jen jedna jde přes expanzní nádoby a v ní proudí voda oběma směry. Takže bych musel dát průtokoměry dva a až za expanzní nádoby.
