Barva kabelu pro svod panelu

Souhrn tématu

Diskuze se věnuje správnému barevnému značení kabelů pro svod panelu podle platné ČSN normy. Uživatelé sdílejí zkušenosti s používáním černých, modrých a bílých kabelů a diskutují o možnostech přebarvení smršťovačkami či samolepkami. Doporučuje se ověřit aktuální normy a správně označit vodiče pro bezpečnost a přehlednost instalace.
ElektroEzs
Příspěvky: 2673
Registrován: stř zář 21, 2022 10:03 am
Reputace: 87
Lokalita: okolí Teplic
Systémové napětí: 48V
Výkon panelů [Wp]: 8340
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Barva kabelu pro svod panelu

Nový příspěvek od ElektroEzs »

Ahoj je proti norme kdyz bude plus i minus od panelu cerveny? Diky
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
Nahoru
pibi
Příspěvky: 1589
Registrován: ned led 01, 2023 6:17 pm
Reputace: 350
Lokalita: Východně od 3nce
Systémové napětí: 48V
Výkon panelů [Wp]: 16kWp
Kapacita baterie [kWh]: 44kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Barva kabelu pro svod panelu

Nový příspěvek od pibi »

Konce - označíš černou smršťovačkou a na kombibox vylepíš samolepku "Pozor-barevné značení vodičů neodpovídá ČSN"
9,2kWp JV 45°, 4,6kWp JZ 45°, 2,3kWp JV 90°, 2 x Victron MP II 5kVA, 3 x SmartSolar 150/70, Smartshunt, Cerbo, 16x280Ah + 16X300Ah + 16x300Ah LiFePO4 + 3xJK BMS.
K levné elektřině se dostaneme jen vytrvalou prací a svým kapitálem. Vladimír List, Elektrisace Československa 1934
Nahoru
eman
Příspěvky: 2780
Registrován: pát srp 31, 2012 9:20 pm
Reputace: 301
Lokalita: Praha
Systémové napětí: 48V
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Barva kabelu pro svod panelu

Nový příspěvek od eman »

Jak píše pibi, já použil většinou černý kabel a na konci přebarvil smršťovačkama. Samolepku nemám. Vlastně nemám ani popis co kde je.. 😂
10kWp JJZ, 3x SmartSolar 150/85, 3xVictron MP II 5kVA v paralelním režimu, Smartshunt, Cerbo GX, 16x400Ah LiFePO4 s JK BMS B2A24S20P + JK BMS Invertor
Nahoru
ElektroEzs
Příspěvky: 2673
Registrován: stř zář 21, 2022 10:03 am
Reputace: 87
Lokalita: okolí Teplic
Systémové napětí: 48V
Výkon panelů [Wp]: 8340
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Barva kabelu pro svod panelu

Nový příspěvek od ElektroEzs »

Diky za rady:-)
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
Nahoru
kodl69
Příspěvky: 8191
Registrován: sob črc 19, 2014 8:56 pm
Reputace: 1030
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Barva kabelu pro svod panelu

Nový příspěvek od kodl69 »

Ostatně podle platné ČSN je - označen bílou. Takže žádná modrá. To je maximálně střední vodič. Nic jinýho. Přeznačovat se nesmí jenom zelenožlutá, dál dle vkusu každého soudruha :)
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Nahoru
Mex
Příspěvky: 1729
Registrován: pát zář 29, 2023 4:12 am
Reputace: 322
Lokalita: Brno
Systémové napětí: >48V

Re: Barva kabelu pro svod panelu

Nový příspěvek od Mex »

Když jsme u té modré: pokud je středním vodičem myšlen N, tak to je světlemodrá.
DC minus je tmavěmodrá.
Aspoň tak se to v praxi v průmyslu používá.
Nahoru
kodl69
Příspěvky: 8191
Registrován: sob črc 19, 2014 8:56 pm
Reputace: 1030
Lokalita: severně od Brna
Systémové napětí: 48V
Výkon panelů [Wp]: 8kWp
Kapacita baterie [kWh]: 12kWh
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Barva kabelu pro svod panelu

Nový příspěvek od kodl69 »

bylo do loňska. Ověř si aktuální normu.
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Nahoru
unicast
Příspěvky: 2251
Registrován: sob bře 30, 2019 10:27 am
Reputace: 422
Lokalita: JV od pekla :)
Systémové napětí: 48V
Výkon panelů [Wp]: 5100
Kapacita baterie [kWh]: 33
Chci/Mám dotaci: NE

Re: Barva kabelu pro svod panelu

Nový příspěvek od unicast »

Takže to už máme černou, tmavě modrou a bílou se stejným významem... Navrhuji přidat ještě tyrkysovou, starorůžovou a zelenkavou.

Obrázek
Nahoru
ElektroEzs
Příspěvky: 2673
Registrován: stř zář 21, 2022 10:03 am
Reputace: 87
Lokalita: okolí Teplic
Systémové napětí: 48V
Výkon panelů [Wp]: 8340
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Barva kabelu pro svod panelu

Nový příspěvek od ElektroEzs »

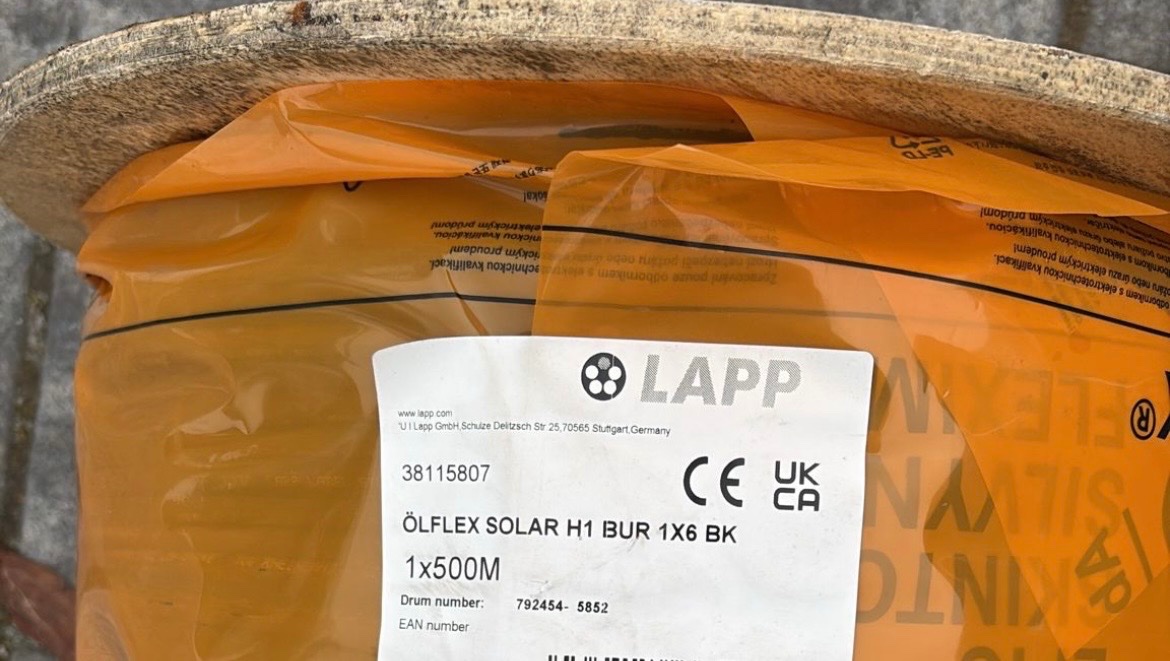

Nakonec jsem sehnal cernou ty kabely nejak rychle z bazose mizi, ale Lapp to zase znaci po svem😂Prvni jsem myslel ze to je nejaky jiny kabel a v datasheetu je pak H1Z2Z2-K😂
Přílohy
1: JZ 5460 Wp Ja Solar, JV 960 Wp Leapton, SV 1920 Wp Leapton, MPPT 250/100, MPPT 150/35, MPPT 150/45, 2x parallel Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + SmartShunt 500A

2: JZ 3600 Wp Canadian Solar, V 1800 Wp Canadian Solar, MPPT 150/70, MPPT 150/35, Multiplus 2 5000VA, Cerbo GX + touch LCD, 16 x EVE 280Ah LiFePO4 + JK BMS 200A + BMV700
Nahoru
