Studer XTM/XTH - Battery priority a riadenie podla SOC

[DanoP]

Mam nastavenie riadenie transfer rele cez Aux1 podla stavu SOC a zatazenia, a chcem aby po zopnuti transfer rele pri pretazeni presiel menic do hybridneho modu s pricucavanim (ak je SOC ok). Bohuzial aby bolo pricucavanie aktivne musi byt okrem smartboost {1126} aktivne aj Battery priority {1296}. Tu vsak treba zadat napatie od ktoreho je battery priority aktivne {1297}.
Vzhladom na to ze pouzivam Life 16S je otazka aku hodnotu pouzit. Zatial mam 51,2V.
Ake hodnoty pouzivate? Idealne by bolo to riadit podla SOC a aktivovat battery priority len ked je prekroceny max vykon, ale SOC je dostatocne.

[mgx]

pre system 15s mam nastavene 48.3, ale nemyslim ze je to dobre. V podstate, ak je SOC>20 stale sa snazim byt ostrovom bez smart-boost, ktore mi za den spravi nezelanu spotrebu, ktoru nepotrebujem. Riesenim u mna je posilnenie FVpola (in progress).

[milhaus]

51,2V na baterie Life16S je OK.
Zaleží ještě na velikosti baterie.
Je dobré mít tak nějak otestované , jaké napětí má baterie v instalaci , například při 20% SOC a toto napětí pak použít jako výchozí.
Po sepnutí transfer relé dle SOC např. těch 20% zůstane ten zbytek kapacity v baterii.

[MareC3k]

Mam nastavene na 51V. Po minule roky som na 24V systeme chodil do 25,3V co je teraz 50,6V.
Este to len ladim, takze uvidim ako sa to bude teraz spravat. Tiez mam 16S lifepo.

[mgx]

Kolegovia,

nestretol sa niekto s nasledovnym?

Studer mi zacal bezdovodne raz za 1.5hodinu na cca 5minut docucavat z Gridu (pricom mam nastavenie riadenia batt.priority a riadenie podla SOC). V logu vidim nasl. opakujuce sa spravy:

SK_Kuchyna XT1 211 Command entry deactivated 30/11/2020 04:52:47 Notifications
SK_Kuchyna XT1 208 AUX1 relay deactivation 30/11/2020 04:52:47 Notifications
SK_Kuchyna XT1 207 AUX1 relay activation 30/11/2020 03:28:03 Notifications
SK_Kuchyna XT1 180 Command entry activated 30/11/2020 03:28:03 Notifications
SK_Kuchyna XT1 211 Command entry deactivated 30/11/2020 03:23:02 Notifications
SK_Kuchyna XT1 208 AUX1 relay deactivation 30/11/2020 03:23:02 Notifications
SK_Kuchyna XT1 3 AC-In synchronization in progress 30/11/2020 03:23:02 Notifications
SK_Kuchyna XT1 207 AUX1 relay activation 30/11/2020 01:59:06 Notifications
SK_Kuchyna XT1 180 Command entry activated 30/11/2020 01:59:06 Notifications
SK_Kuchyna XT1 208 AUX1 relay deactivation 30/11/2020 01:54:12 Notifications
SK_Kuchyna XT1 211 Command entry deactivated 30/11/2020 01:54:12 Notifications
SK_Kuchyna XT1 3 AC-In synchronization in progress 30/11/2020 01:54:12 Notifications
SK_Kuchyna XT1 211 Command entry deactivated 30/11/2020 00:25:08 Notifications
SK_Kuchyna XT1 208 AUX1 relay deactivation 30/11/2020 00:25:08 Notifications
SK_Kuchyna XT1 207 AUX1 relay activation 29/11/2020 23:03:37 Notifications
SK_Kuchyna XT1 180 Command entry activated 29/11/2020 23:03:37 Notifications

rovnaky cyklus sa opakuje s 1-2h pravidelnostou.

Vyzera to tak, ze sranda je sposobena aktivaciou rele AUX1. Pozriem kedy to prvy krat zacalo, ale myslim ze som sa s tym doteraz nestretol. Fw je upgradovany niekedy v 1/2 oktobra (pozriem este). Na grafe spotreby je jasne viditelne docucavanie z grid-u.

Ak by bol niekto laskavy a pouziva horeuvedene a mohol by urobit export zalohy do suboru a nahrat ho tu, bol by som mu povdacny. Porovnam si to s vlastnymi parametrami.

[DanoP]

V prvom rade ti odporucim nastavit vyssie SOC na zopnutie transfer rele, a skontroluj aku mas hystereziu zopnutie/rozopnutie. Co ti vadi na boost mode s battery priority cez zimu? Ja mam zakazany nabijac a napriek tomu si pri urcitom napati menic dobija bateriu (Boost mode je aktivne, zopnute transfer rele) - ale vyhovuje mi tento side effect.
Na baterii sa to zobrazuje takto

Na vykonoch zas takto

Okrem vykonu a SOC pouzivam aj minimalne napatie baterie na zopnutie transfer rele. Meranie SOC v BSP je totiz dost nepresne pokial nedokazem plne nabit bateriu, co je teraz v zime aktualne, a je to aj urcita poistka.

[mgx]

Dano, tajne som dufal som ze sa ozves

No, toto bolo moje nastavenie (je uz par rokov +- rovnake). bolo aktivne aj vcera v noci.

1126 Povoleny Smartboost

Chovani AUX1 tak aby mohl zakazovat Transfere rele
1201 Reversed Automatic
1497 Any (Function OR)

Prepinani podle zatizeni menice (pri kratke vetsi zatezi nez 80% se sepne Transfere rele aby menic napadal do pretizeni pri nejake vetsi spicce, zpet se vraci pri poklesu pdo 50%)
1258 yes
1259 80%
1261 yes
1262 70%
1267 50%
1268 5minut

Prepinani AUX1 podle SOC
1439 Yes
1440 20%
1441 30%


napojeni AUX 1 na Remote Entry + nastaveni aby Remote Entry delalo zakaz Transfere rele
1545 Closed
1538 Yes
1578 Yes

A současně mít povoleno Bat. priority 1296- yes a 1297 -hodnotu do kolika V. tahat s baterek...-> u mna 15s=48.3V, 1143 je nastavene na menej=48.1v

Rano som si vsimol tie skoky (vid obrazok z celeho dna) a zacal som s tym laborovat. AKo prve som vypol 1125=1 (zakazal som charger), co sa hned prejavilo=spotreba domu zacala byt kryta z grid-u. Ked sa naplno nasupovala baterka (o 11.00+, tak sa transfer rele vyplo a isiel som na ostrovny rezim. Po obede som skusmo vypol smart/boost a dneska aj transfer rele.

Tych 5 minut ma zjavne na svedomi 1268, lenze ja som v noci ziadny odber nemal, a uz vobec nie nad 80% vykonu menica. Takze kus nechapem ze WTF.

hystereziu zopnutie/rozopnutie myslis ktore parametre?
K boost-modu: ja ho v podstate nepotrebujem, obsluha menic nepretazuje a nie je potrebny smart-boost. Pre mna je to len v podstate mrtva spotreba menica ktory caka na vykon, ktory nepride

[DanoP]

Tou hystereziou som myslel rozdiel SOC pre zopnutie/rozopnutie AUX. Ale ked som pozeral na graf je tam cely cas SOC (zelen ciara) take ze by malo byt transfer rele podla SOC rozopnute, ci?
Nemoze aktivovanie/deaktivovanie AUX sposobovat pretazenie - rozbehovy prud kompresoru chladnicky/mrazaku/kavovar s predohrevom alebo niecoho podobneho, ked pises za sa to pravidelne opakuje?

[mgx]

ano, podla SOC by malo byt rozopnute, ale nebolo. rano som to extra kontroloval a hned som si to vsimol, ze transfer rele je aktivovane. takze mam nejak hybat s parametrami ?

1440 20%
1441 30%

?

s tym kompresorom chladnicky je to dobry napad, skusim ju odstavit, ale je to len 10A zabudovany siemens s A+++. Bezne ju na grafe spotreby ani nevidim, tie cervene skoky su rychlovarna konvica na ohrev kavy/caju.

je mi to divneeee

[DanoP]

Najprv vyries ovladanie transfer rele. Pokial to nerobi co ma je zbytocne menit dalsie parametre.
U mna to je tak ze ked je AUX1 aktivne (svieti LED Aux1) tak transfer rele je rozopnute a naopak.
AUX2 mam zresetovane a nepouzivam.

[pete]

Podle toho grafu se zdá, že do toho kecá ještě něco jinýho než SOC. Zobraz si v grafu ještě napětí baterky a fáze nabíjení, to taky může mít na chování studera vliv.

[mgx]

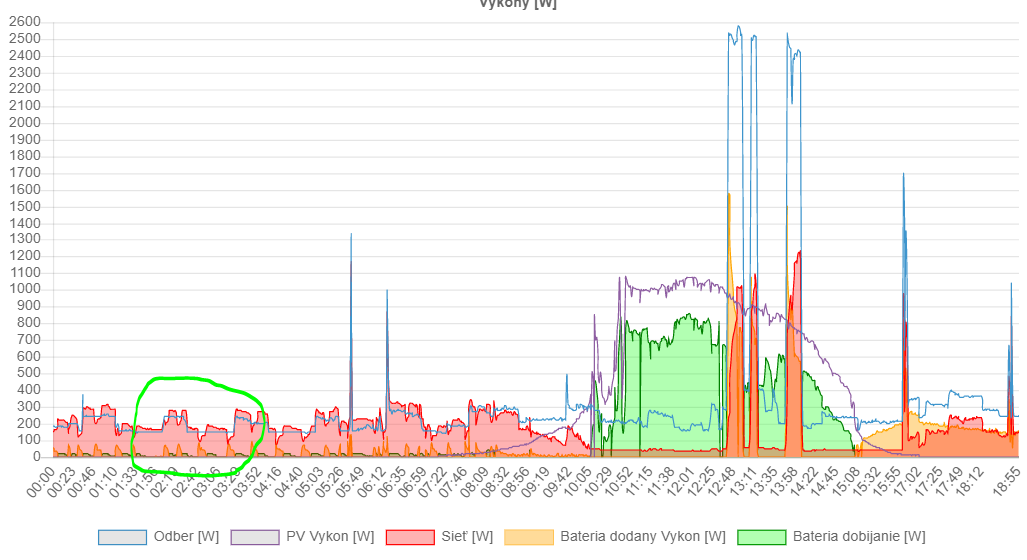

prikladam... vyzera to na dobijanie baterky, ale preco?

[DanoP]

Mas vypnuty/pouzivas nabijac v XTM {1125}? Ak mas MPPT regulatory studer, mas vypnuty synchronizaciu s XTM kom?

[mgx]

Cau,

parameter 1125 bol do 6.15 povoleny = YES. O 6.15 som ho vypol. Ano, mam VT65/80 a synchronizacia s XTM je povolena = YES>

[DanoP]

Tak uz vies co to sposobuje. Ak je XTM synchronizovane s VT, je systemu jedno z coho nabija, resp. pocas tmy pouziva XTM a nabija z DS.

[mgx]

dakujem za nakopnutie.

synchro s VT som vypol, 10037=No. Este som trosku polaboroval, vyzera to ze zla kombinacia bola parametra 10037 s povolenim transfer relay (1128=YES). Ked som to prepol spat na 1128=No, zacalo sa to spravat podla poziadavky.

nakopol ma asi tento thread.

https://forum.mypower.cz/viewtopic.php? ... af#p124723

vcera to chodilo OK, dneska neviem povedat lebo snezi. Dokelu!

[FíraD]

Zdravím.
Chtěl bych poprosit o radu ohledně nastavení studeru xtm 4000/48
Možná vám ty otázky budou připadat jako triviální ale nechci něco zbytečně zničit.
1. Jde řídit sepnutí transfer relé podle soc a zároveň i podle zatížení měniče? nebo si musím vybrat jednu možnost?
2. Při Battery priority podle soc se řízení dělá přes aux1 tak že při sepnutí aux1 podle nastavených parametru, dojde k sepnutí stykače, který přivede AC IN do měniče, ten se přifázuje a jede na síť, něco jako UPS, Transfer a smartboost povolené. Funguje to tak?
Nebo mám něco špatně nastavené? Protože při sepnutí transfer rele se měnič přifázuje a jede jako UPS. Vše bere ze sítě.

[milhaus]

1. lze řídit i podle SOC i podle zatížení, dle toho co nastane dříve, v několika úrovních .
2.musí být nastavené Battery priority 1296 na Yes + nastavené 1297. Zároveň měnič ve fázi floating (lze vynutit 1467)


mgx pár řádků výše popisuje přesně toto nastavení...
- úte pro 01, 2020 12:15 pm

[FíraD]

Děkuju.
Jinak je teda schéma AC in přes stykač který sepne AUX1 v pořádku? Nebo mě něco uniká?

[mgx]

V poriadku je, ale ten stykac tam vobec nepotrebujes. Ty vies riadit vstup AC-IN priamo cez SW parametre. Je to jasne aj zo schemy-> obr 7b a 8a(napr)

https://www.studer-innotec.com/media/do ... _de_es.pdf

Ak napriklad zakazes transfer rele a nabijacku v menu mas povolenu, nema ako dostat stavu z AC-IN a nedobija z DS. Samozrejme, vtedy ale nevie docuciavat, takze rezim smart-boost nefunguje. Ale zbavis sa parazitickej spotreby, ktoru rezim smart boost vyzaduje. Mne osobne to vadi.
Druha moznost je mat transfer rele aj smart-boost povolene a vstup AC-IN riadis len tym, ze povolujes/zakazujes dobijanie (nabijacku cez SW menu). Mozno su aj dalsie moznosti, ale tieto dve mam prakticky overene-preskusane.
