Navrh FVE bungalov

[rasto1]

Hned na + pólu baterie mám tavnou polistku pro případ úplné katastrofy. No a před měniči 125A DC jističe z Číny za pár korun. Používám je všude a u těch slabších jsem si ověřil, že jistí. Přes dvoupólovou variantu mám zapojeny i panely do regulátorů - opět - je to za pár korun, obvykle je používám pro odpojení panelů a v případě, že by se v regulátoru a na panelech něco zbláznilo (sice nevím co), tak to zabrání shoření kabeláže. https://www.aliexpress.com/item/32673501954.html

aky priemer vodica dokazes nasukat do toho cinskeho DC istica?

[rasto1]

Ahoj, pri týchto poistkach a drziakoch by som zrovna čínu nevolil. Sú dostupné domáce za dobru cenu. Prvé linky co ma napadli a ja som kupoval tieto. Samozrejme ešte určite vieš vybaviť aj zľavu 20% a viac ak tam pôjde niekto registrovaný.
https://www.hagard.sk/produkty/spodok-p ... lkost-00-1
https://www.hagard.sk/produkty/poistka- ... -500v-gg-1

Dakujem vidim, ze i na nasom trhu sa co to nachadza, cize netreba nosit drevo do hory z ciny
Neviete ci su kompatibilne drziaky poistiek medzi jednotlivymi vyrobcami poistiek?

[rva]

aky priemer vodica dokazes nasukat do toho cinskeho DC istica?

Rozměr je skoro 10x10 mm. Pro srovnání jsou tam v řadě 1-pólový DC jistič 125A, 2-pólový DC jistič 125A, AC jistič 10A.

DC jistič 125 A

[rasto1]

aky priemer vodica dokazes nasukat do toho cinskeho DC istica?

Rozměr je skoro 10x10 mm. Pro srovnání jsou tam v řadě 1-pólový DC jistič 125A, 2-pólový DC jistič 125A, AC jistič 10A.

DC jistič 125 A 2020-05-01 15.14.29.jpg

super takze neobmedzene pripojenie rozumnou hrubkou kabla

[rasto1]

pouzivate v kombi boxoch taktiez diody, ci len istenie?

[ota]

Ne. Je to nepotřebná věc co se může akorát rozbít.

[kodl69]

nepotřebný jsou i ty MC4, stačí průchodky, a nakonec místo těch svorkovnic stačí hřebínek na pojistkových odpojovačích. Ten výstupní jisitč taky nepovažuju za nutnost, teda pokud těch stringů není zapojeno 20, to by chvilku trvalo, než je po jednom povypínáš. Jedinej důvod pro použití výstupního DC jisitče může být to, že jej osadíš vyrážecí cívkou pro případ nouzovýho odpojení panelů co nejblíž střeše.

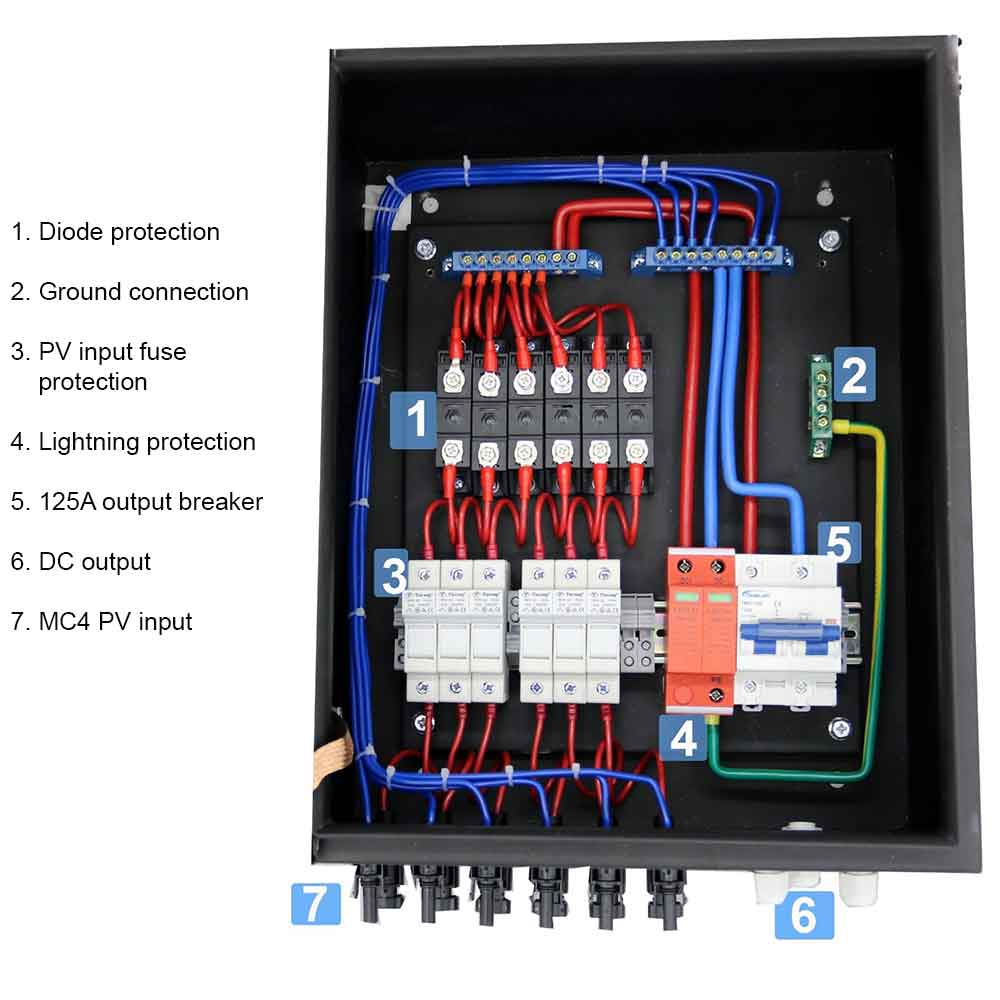

A podle mě na tom obrázku není dodrženo správný zapojení přpěťovky, přívody mají být co nejkratší, tj propoj hned na sousední jistič, ne kdesi kolem dokola rozvaděče, a PE připojovat nejkratšej, přímo na přepěťovku. Navíc u systému s uzemněným - pólem není potřeba dvoupólovej DC jistič... a další věc, na bungalovu budou ty přívody od stringů tak krátký, že je zbytečnej i takovejhle rozvaděč vůbec, to může být až u regulátoru o 3m níž...

[rasto1]

Dakujem za odpovede, vsetko sa da vylepsit, ale od urciteho navrhu sa treba odpichnut a zveladovat
Nad tym hrebenom som rozmyslal, pricom by som dal 2 alebo 3ks dokopy.
Budem tam mat zapojenych 11 stringov rozdelene do 2 menicov.

[rasto1]

a další věc, na bungalovu budou ty přívody od stringů tak krátký, že je zbytečnej i takovejhle rozvaděč vůbec, to může být až u regulátoru o 3m níž...

MC4 tam samozrejme davat nebudem, nepotrebujem dalsie prechodove odpory.
Zapojim to a budem sledovat ako sa budu jednotlive stringy spravat a pripadne prekablujem.
No nie je bungalov ako bungalov, ja mam panely od menica cca 15m-20m kablu a preto je mi zbytocne kazdy string tahat 6mm a koli tomu planujem spravit pod strechou takyto kombi box ktory ma bude stat +-100E ako jeden panel navyse
Len musim zohnat dostatocne velku plechovu rozvodnicu pre pripad zavady ,nech mi nezhory strecha nad hlavou

[DanoP]

Ak sú panely orientované približne rovnako oddelovacie diódy sú zbytočné. Dokonca ani keď sú panely navzájom otočené o 90° tak nie sú potrebné. Treba zvážiť tepelné straty, ak potečie diódou 10A bude na nej strata okolo 10W, to je pri 11 stringoch 110W a neviem či sa to v uzavretej krabici uchladí.

[rasto1]

Ak sú panely orientované približne rovnako oddelovacie diódy sú zbytočné. Dokonca ani keď sú panely navzájom otočené o 90° tak nie sú potrebné. Treba zvážiť tepelné straty, ak potečie diódou 10A bude na nej strata okolo 10W, to je pri 11 stringoch 110W a neviem či sa to v uzavretej krabici uchladí.

rozhodnute diody nebudu
kazdy string bude isteny cinskym 16A isticom, cize realnych 10-30A

[rasto1]

Vsetky komponenty objednane vratane lisovacich ociek vsemoznych priemerov a prierezov
Zaroven som si objednal i mppt nabijac z ciech
Ked pride tak s nim budem nabijat baterie, kym rozbeham hlavnu FV.
https://www.ebay.de/itm/254480774864

Taktiez som si prikupil wifi modul z ciny, tak sa tesim

[rasto1]

chlapi skusal som MC4 konektory co mi prisli a v sacku so samcami som mal kontakty nasypane bokom a v samickach boli vlozene a nedokazem ich z tadial vybrat.
To tak ma byt, alebo ma cinsky sudruh odrbal?

[ota]

U MC4 jak jsou kontakty v plastu zasunuté tak se zaseknou do zámků a je těžké, skoro až nemožné je vyrvat ven.
Zkus kontakty vyrvat kleštěma silou a pokud to nepůjde tak ještě větší silou.

[FRSO]

chlapi skusal som MC4 konektory co mi prisli a v sacku so samcami som mal kontakty nasypane bokom a v samickach boli vlozene a nedokazem ich z tadial vybrat.
To tak ma byt, alebo ma cinsky sudruh odrbal?

Normálně to už rozdělat nejde, jedině zkusit tenkou ocelovou trubičkou to zepředu vyhaknout, jsou tam takové kleštiny, které se musí zamáčknout, bez přípravku to asi nedáš.

[rasto1]

Je to par korun ale rakosnik ma fakt nasral.
Prave ich potrebujem a aby som tyzdne cakal na dalsie, idem mu dat dodatocny feedback aky si zasluzi.

[rasto1]

Dnes dorazil mppt nabijac.
Mal prist z ciech a nakoniec dorazil z nemecka.
Vo stvrtok objednany dnes dorazil DHL.

[rasto1]

Nevydrzal som to a nahodil 3 panely na otestovanie mppt nabijaca.
Vonku je opar ale i tak to pekne tecie, som nadseny ako kazdy tenkrat poprve

[NOPARasito]

chlapi skusal som MC4 konektory co mi prisli a v sacku so samcami som mal kontakty nasypane bokom a v samickach boli vlozene a nedokazem ich z tadial vybrat.
To tak ma byt, alebo ma cinsky sudruh odrbal?

Nikdy nebyl problem je od tama dostat. Jen to nejde plynulou silou, takze "razem". Nikdy jsem je nedostaval ven vice jak 3x, takze nevim kolik vydrzi aby opetovne drzely.
Samce dostavam oprenim zavitovky treba 5mm a samice jsem do nich oprel tusim 3,5mm vrtak neostrou stranou, oboji zpusob stejnej. Sevres v dlani konektor a s vlozenym vrtakem nebo zavitovkou lehce klepnes o pevnou podlozku. Nebyl konektor kterej mi odolal a zadny nasili to nebylo.
Doporucuju v rukavici, nebot se mi parkrat stal "sjezd" a to je tak na roztrzeni dlane ;-(.

[rasto1]

Uz som to rozluskol, zle som analizoval problem
Indian mi tam neprilozil krimpovacie koncovky a vo vnutry som videl iba aretacny pliesok.
