Přepínání sítí

[Solarnoob]

Rucne?

to mam tak dopíšu "automatické přepínání"

[cipis]

Tak pak "stykačomat" z reverzních stykačů a doufat, že se najdou takové, co se tam vlezou.

[Solarnoob]

v to doufám, proto se ptam zkušenějších, jestli neco takového vůbec existuje

[eman]

Divné to je ale umím si představit, že k vůli úspoře z objemu vyrábí jen jeden co dá těch 60 a mají jen jiné nebo poladene ty spoustě.

Přesně. Číňan kvůli úspoře vyrábí jenom variantu na 10A a lepí na to různé štítky, tím uspoří hromady dolarů. Ještě je otázka, jaký užitek ztoho má zákazník.....

[pibi]

Tahle mechanicky blokovaná kombinace vleze, dodělat ovládání 6A AC3, Ith 20A.
https://elektro.bazos.cz/inzerat/172325 ... -440-v.php

[Haderach]

Ahoj, učím se za pochodu a z těch schemat mi jde hlava kolem - zatím mám pro přepínání natvrdo jenom prostý stykač Z-SCH230/25-22 ovládaný invertorem, ale jak tady čtu ty hrůzostrašné historky třeba od Kodla69, tak to budu muset rychle změnit. Valí se mi tam ještě jeden ten samý stykač, co je tedy zapojit sériově ? Celkem dost rizik by to eliminovalo, včetně určitého zpoždění - a hlavně je to zdaleka nejjednodušší co se dá rychle vymyslet a zrealizovat. Pokus o schema (třeba je tam něco špatně co nevidím ...) :

[PetrDubi]

To sériový zapojení mi přijde takový zvláštní.
Já osobně bych udělal klasický přepínací zapojení, který tu už je x-krát, kdy spínací kontakty spínají síť nebo měnič, rozpínací (1x na každém stykači) jsou použitý pro elektrický blokování a přepínací relé na měniči spíná buď jeden nebo druhý stykač s blokací přez rozpínací kontakt druhého stykače.

[slavo]

modularny prepinac na prepinanie 2 vstupov na 1 vystup sa da pouzit?
https://sk.traconelectric.com/product/S ... ac-3P--32A

[PetrDubi]

Určitě se dá použít, sám mám doma 2 ks takovýho přepínače od Hagera, kdy jeden přepíná manuální nebo automatické přepínání a ten druhý přepíná síť/fv při ručním ovládání (automatické přepínání zajišťují dva stykače).

[Haderach]

Slavo : Tak to je klasický manuální 1-0-2 přepínač sítí, ne ? Jenomže je to manuál ...

PetrDubi :
Díky za odpověď. Nějaké schémata jsem zhlídl, to co popisuješ asi celkem chápu, ale :
- nevím jestli když se svaří nějaký kontakt, tak jestli to zabrání ostatním kontaktům ve stykači v další činnosti (spínání / rozpínání) ? Protože pokud ne, pak by to elektrické blokování moc spolehlivé nebylo.
- tohle zapojení snad vnáší mezi rozpojením DS a sepnutím FV dodatečnou prodlevu (cca 20 ms, dle stykače) plus určitou eliminaci "single point of failure", kdy svaření jednoho kontaktu by ještě nemuselo nutně znamenat průser ...

To relé "R" je tam pro vzdálené ovládání (třeba z Cerba) ...

[PetrDubi]

Tak ono záleží jak je uvnitř mechanicky dělaný ten stykač, já mám stykače kde se nejdřív rozepne ten rozpínací kontakt a na druhém konci dráhy kotvy se sepnou spínací kontakty a opačně se rozepnou kontakty a teprve skoro v klidové poloze se sepne ten rozpínací. Mezi téma polohama je cca. půl centimetru, takže když se svaří spínací kontakty, tak ten rozpínací nerozepne. Měl jsem ho rozebraný abych to zkontroloval.

[Diablo1st]

Tak pánové, včera mi odišiel čínsky manuálny prepínač sietí Tomzn
Z ničoho nič prestal oddelovať DS a FVE a normálne ich spojil. Všetky kontakty sú teraz vodivo spojené bez ohľadu na to, v ktorej polohe je páčka . Som rád, že mi nič neodišlo.
Osobne neviem presne, čo sa s týmto prepínačom stalo, lebo som ho dlho nepoužil. To len včera prestala ísť elektrina v dielni, ktorá je napojená pred FVE a aj pred týmto prepínačom. Keď som skúsil nájsť príčinu, tak som skúsil prepnúť aj tento prepínač a na moje prekvapenie dom zhasol aj napriek tomu, že DS bola pripojená. Po premeraní multimetrom ukazovalo medzi fázou L2 (na ktorej mám FVE) a ostatnými doma len 240V a nie 400V Medzi L1 a L3 bolo 400V.
Síce moc nerozumiem, čo sa to vlastne stalo, ale po odpojení tohto čínského šmejdu všetko funguje tak ako má.
Ak mi niekto vie vysvetliť ako je možné, že mi všetko za FVE fungovalo a všetko pred FVE nie aj keď bola DS pripojená tak sem s tým.

[cipis]

Neodpustim si poznamku, kolik ze jsi to usetril hodin prace a mozne skody?
Na tahle zarizeni jedine kvalitni osvedcene vyrobky, tech nekolik stovek za to stoji ...

[Soban]

Doufám že tím nepřepínáš i N?

Kdyby se to potkalo tak tě to povyhazuje jističe - prostě se nějaký kontakt nespojil.

Jinak proč proboha kupujete čínské šmejdy když jde koupit takový přepínač u nás za rozumný peníz.

[yare]

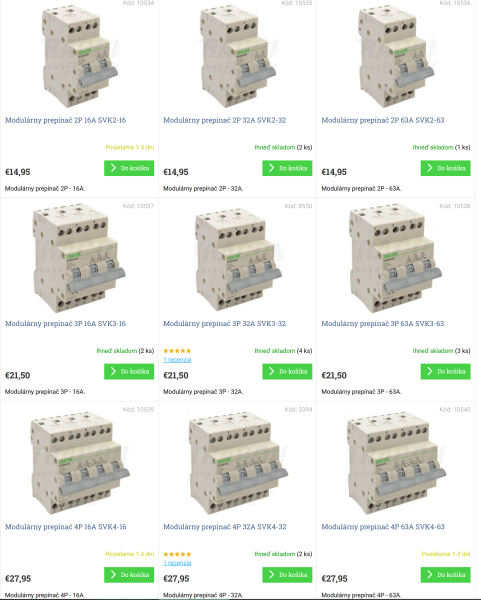

Niekde sa tu preberala kvalita čínskych prepínačov kvôli rovnakej cene pri rôznych ampéroch prepínača.
Na Slovensku ich predávajú tak isto: https://www.elektroantos.sk/modularne-prepinace/
To znamená, že aj kvalita bude taká istá ako pri nákupe z Číny? Veď aj tieto sú vyrobené určite v Číne.

A samozrejme, že prepínače Tomzn mám nasadené aj ja

[Diablo1st]

Doufám že tím nepřepínáš i N?
Kdyby se to potkalo tak tě to povyhazuje jističe - prostě se nějaký kontakt nespojil.
Jinak proč proboha kupujete čínské šmejdy když jde koupit takový přepínač u nás za rozumný peníz.

Nie prepínal som s tým len fázu, popravde som ho použil asi tak 10x, len keď som potreboval reštartnúť menič. Používam ESS, takže prepínam fakt len pri údržbe a servise.

Neodpustim si poznamku, kolik ze jsi to usetril hodin prace a mozne skody?
Na tahle zarizeni jedine kvalitni osvedcene vyrobky, tech nekolik stovek za to stoji ...

Našťastie sa zdá, že všetko funguje tak ako má a nič sa nezničilo. Viac menej som mal tento prepínač len na skúšku, mám ešte jeden značky Tracon. Asi oba vymením za niečo kvalitnejšie
Odporúčanie na kvalitnú značku prepínačov sietí?

[cipis]

Hager.

[Diablo1st]

Btw. vie mi niekto vysvetliť prečo u mňa vypadla tá jedna fáza pred prepínačom? Nechápem, čo sa vlastne stalo, keď sa stretla fáza z DS so synchronizovanou fázou od FVE. Nejako neviem pochopiť prečo mi za FVE všetko fungovalo, ale pred FVE všetko vypadlo.

[bokser01]

Hager.

Ty mi bude montovat v září elektrikář doporučil mi je

[eman]

Mě tu bylo kdysi doporučeno toto:

https://www.emas.cz/schneider-lc2dt40p7 ... 0v-50-60hz
