Tak som celú noc testoval a tu sú výsledky:

Testovanie skončilo po 270-tich minútach na 12.04 V.
Napatie článkov: 1. 3.10 2. 2.81 3. 3.04 4. 3.09 (V).
Vybíjací prúd: 22.2 až 22.6 A.
Doba používania / počet cyklov: 95 dní/ 90 / cyklov, cca. na 40 % SOC.
Teplota: 19.5 *C. (ambient)
Teplota článkov: unknown
Napatie článkov 10 min. po teste: 1. 3.19 2. 2.89 3. 3.14 4. 3.17 (V).
Napatie článkov 45 min. po teste: 1. 3.20 2. 2.92 3. 3.15 4. 3.18 (V).
Aká je teda kapacita toho najslabšieho článku ?

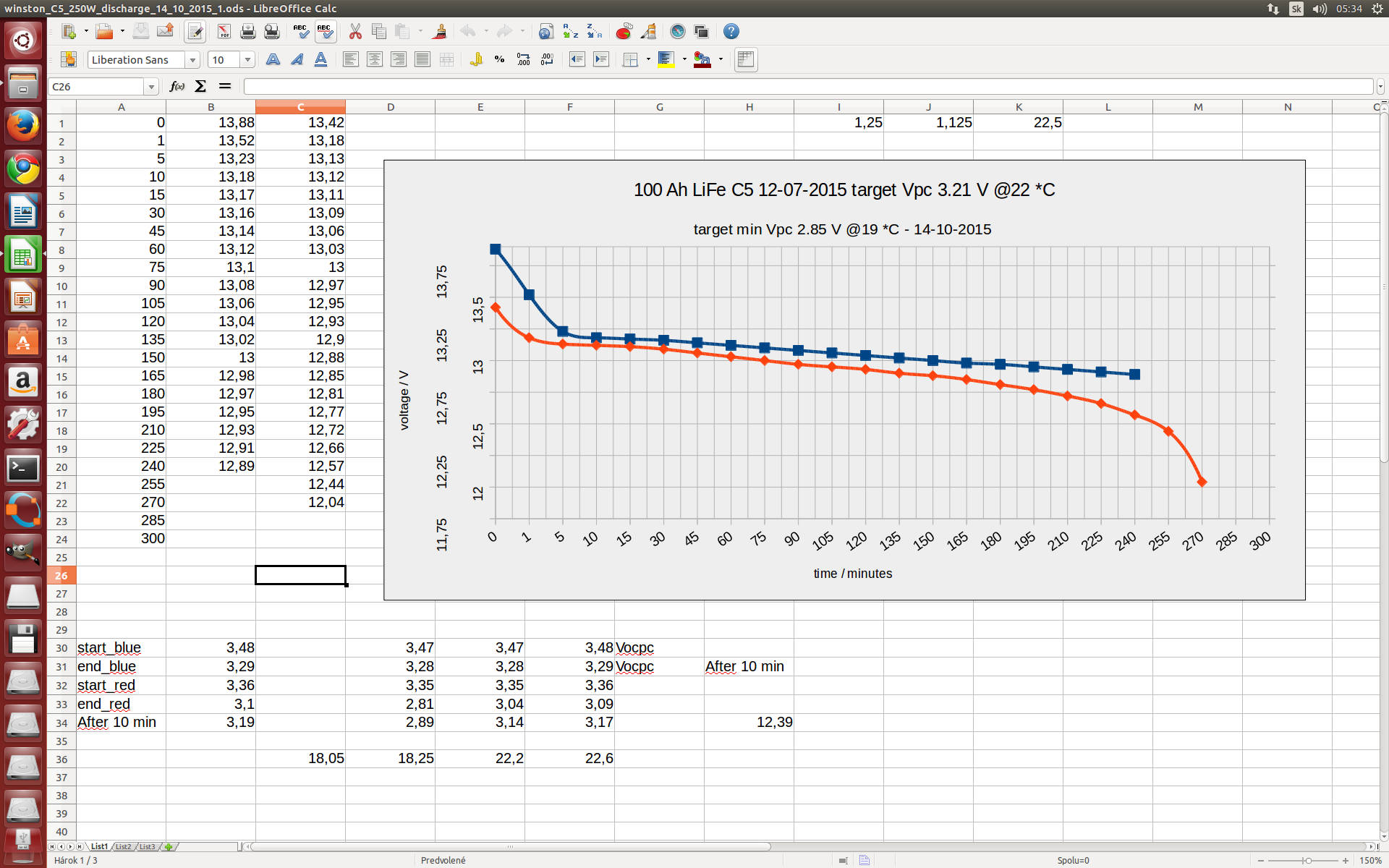

Pre porovnanie je tam modrá čiara, to je prúd 18.25 A a články mali cca. 5 cyklov.

[rva]

Z baterky jsi dostal 270/60 * 22.4 = 100.8 Ah. Jeden článek je už skoro vybitý, v ostatních ještě něco je. Pro články 100Ah to je úplně normální chování.

[RadekS]

rva mne o chvilku předběhl-je to tak - ten "nejslabší článek" má nominální kapacitu,jenom doplním-v těch ostatních podle vybíjecí charakteristiky ještě zbylo cca 35% kapacity.Když k tomu nejslabšímu přidáte paralelně jeden článek 40Ah,tak budete mít krásnou 140Ah@12V sadu.

[kodl69]

těmi 35 procenty bych si nebyl jistý, ono to napětí jde na konci dolů náhle a nečekaně... v každém případě bateria je tak silná, jako její nejslabší článek. Toto je asi důvod, proč bylo vymyšlený aktivní balancování.

[pezizka]

A co tak při poklesu napětí nejslabšího článku tento odpojit a pokračovat s vybíjením jen zbývajících 3 A hned je jasné o kolik je slabší.

[RadekS]

těmi 35 procenty bych si nebyl jistý, ono to napětí jde na konci dolů náhle a nečekaně... v každém případě bateria je tak silná, jako její nejslabší článek. Toto je asi důvod, proč bylo vymyšlený aktivní balancování.

Tu zbývající kapacitu 35% jsem usoudil podle
https://forum.mypower.cz/viewtopic.php?f ... =40#p14085

[kodl69]

Jo, dobrý, ale 0,06 voltu je rozdíl napětí mezi 60 procent vybití a 80 procent vybití, z 3V je to 2 procenta, takže pokud je to měřeno obyč. multimetrem, může to být v podstatě jenom chyba měření, navíc ten graf je při odběru 100A a tohle bylo jenom 22A. V téhle chvíli to chtělo připojit nějakej zdroj 3,5V 20A k tomu jednomu článku a měřit dál, možná už v dalším článku bylo třeba jenom 5Ah a je škoda to řešit. Spíš bych to viděl koupit ještě jenu sadu 100Ah a pospojoval paralelně nejhořší s nejlepším, ale to už je laborace, a v průběhu času se to jistě bude měnit.

[rottenkiwi]

Cieľom aktívneho balancovania je precerpat energiu z lepších do horších článkov.
Čo vyjde lacnejšie, aktívne nalancovanie ?
Alebo dokúpiť 2 x 40 Ah a 2 x 60 Ah ?

[RadekS]

Než bych se rozhodnul jak dál,zkusil bych zjistit kapacitu zbylých třech článků způsobem,jak popisuje pezizka nebo kodl69.

[ota]

To paralelní spojování bude fungovat a bude určitě levnější. 40Ah je za 60E
Aktivní balancování bude za tisíce E

[marko250]

To aktivní balancování jede ke mě už (DHL) a podařilo se mi najít kontakt přímého výrobce(už jsem mu psal).Na 17ks článků mě vyšlo na 9870kč s poštou pro USA prodejce,uvidíme co odepíše přímá výroba.Minimálně budu otevírat ono zařízení pro možnost výroby kopie po česku,protože je to stále dost vysoko.Dobrý je,že to umí od dvou článků do nekonečna balancovat jen přidáním dalších modulů,obsluhuje to všechny články mezi sebou a je to nezávislé na jiných zdrojích či řízení.Přesnost je na jednu tisícinu voltu a výkonnost stálá 6A článek(10A špičkově),spotřeba idle pod 5mW.
Omezení:neumí pálit přebytky jen vyrovnávat v daném napětí,já bral konkrétně mezi 2-5V rozsah na LIFEPO4 ,nemá monitoring.Kdo má článkový blok 12V tak taky jsou,ale jiné větší ne,na NiCd 1,4V je možné se domluvit.Neříkám že je to hotová tutovka,teprve to ke mě jde,až to osadím dám info z provozu.A kouknu tomu na střeva,neřeší to haváriji reglu a přebíjení!!

[rottenkiwi]

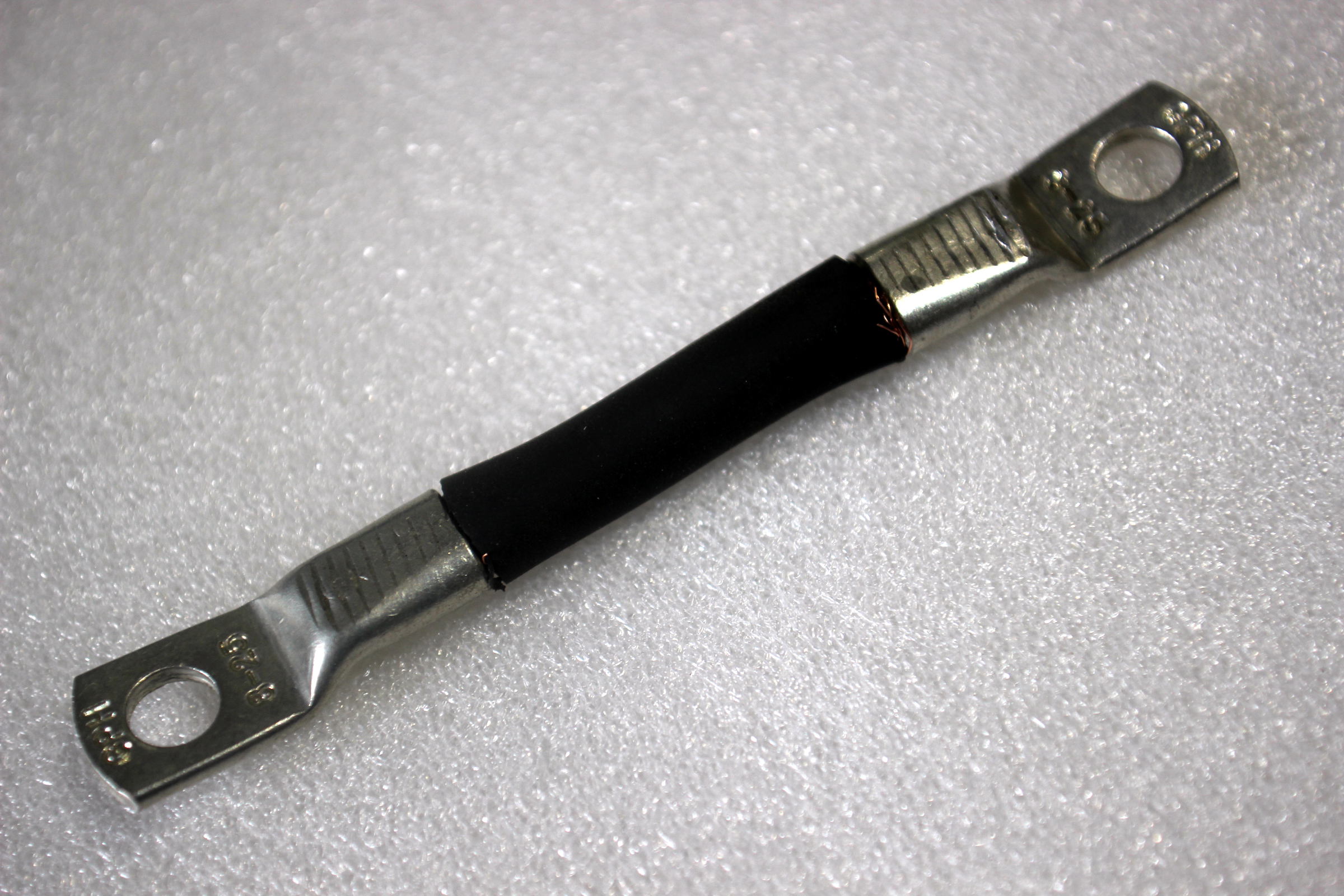

Dajú sa použiť pre 100 Ah LiFe takéto prepojky ?
Oká su 25/8 a drot je 25 mm2 Cu, s veľkým počtom vlákien.
O koľko to má vačší odpor ako klasická prepojka na LiFe ?

[kodl69]

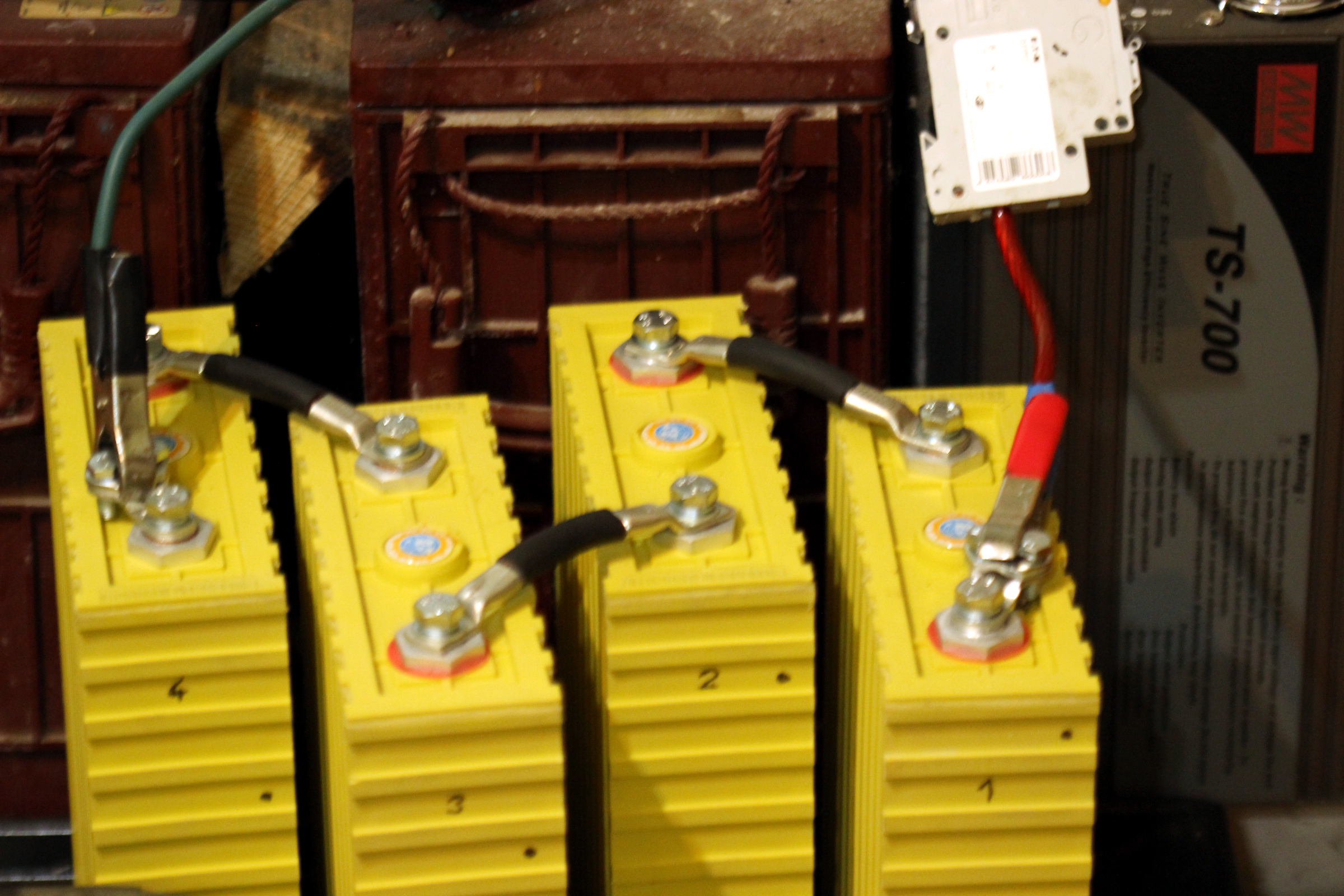

nevím, ale na ty koncovky jsou originál lisovací kleště, tam bych viděl možný problém. Tyhle oka a slaněný drát mám od baterek, ale je to na 48V systému... Nejjednodušší test je zatížit to jmenovitým proudem a měrit úbytky napětí - nakonec zjistíš, že při 40A je na 1m CY 10mm2 cca 20mV, z toho největší část jsou přechodový odpory na kontaktech na koncích.
Já jsem si propojky vyrobil z měděné pásoviny 30x4mm, byla za pár peněz ze sběrnýho dvora.

[rottenkiwi]

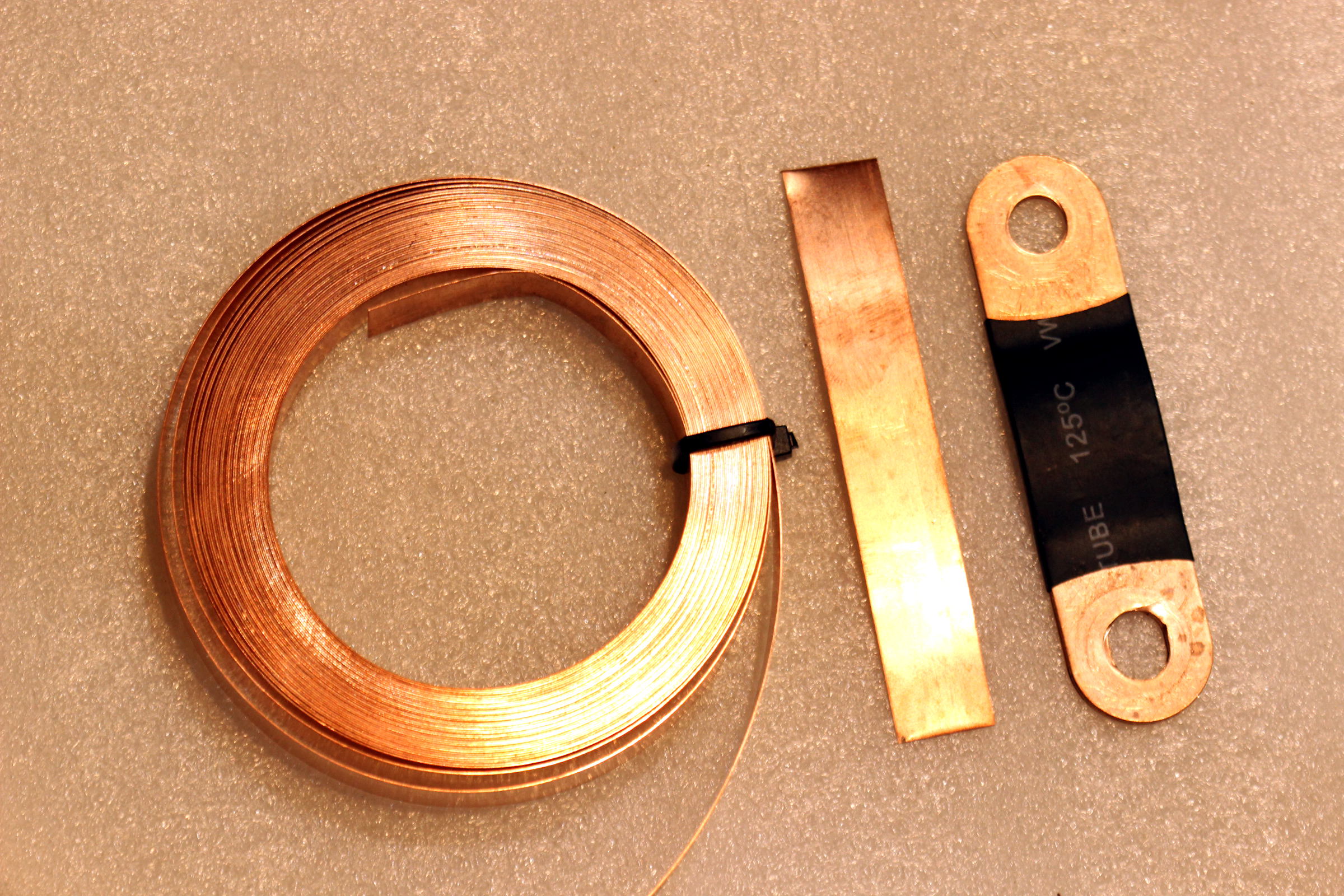

A takáto páska Cu z elektroobchodu by sa dala použiť na prepojky ?
A čím to zaizolovať na 125 *C, aby to nehorelo ?

[bylg]

Zaizolovat smrštitelnýma elektrickýma bužírkama. Dají se koupit v některých elektroobchodech, nebo na internetu. Mají různou šířku a prodávají se po metru, nejsou ani drahý a vydrží opravdu hodně. Navlíkne se na material a zapalovačem se přejíždí přes bužírku a ona se teplem smrští.

[rva]

Z té pásky jsem taky dělal propojky článků. Dával jsem 5x přes sebe a aby se nerozjížděly, tak omotat tesa páskou. Tam žádné vysoké teploty nejsou a ani nemají být.

[kodl69]

zapalovačem smršťují amatéři normální je použít horkovzdušnou pistoli, aspoň to nepřipečeš. Jinak dobrej nápad, to mě teda nenapadlo.

[tomas]

Já zatím nemám profi akumulátorovou horkovzdušnou pistoli ani kapesní powrebanku 230Vac 16A takže u mne vítězí zapalovač a větší spojky kabelů smršťujeme profesionálním propanbutanovým hořákem, to ani jinak nejde, horkovzduška na to nemá dostatečný výkon.
Ale tyto maličké smršťovačky bez lepidla smrštíte jak amatérsky tak profesionálně i horkozvduškou.

[Pan Taum]

Já jsem použil Cu pásovinu 25x 3mm

[rottenkiwi]

Tak som pred chvíľou dokončil test LiFe kúpených tu na fóre.

Testovanie skončilo po 325tich minútach na 11.48 V.
Napatie článkov: 1. 2.90 2. 2.85 3. 2.85 4. 2.88 (V).
Vybíjací prúd: 22.2 až 22.6 A.
Doba používania / počet cyklov: 1 deň / 1 / cyklus
Teplota: 20.9 *C. (ambient)
Teplota článkov: unknown
Napatie článkov 10 min. po teste: 1. 3.05 2. 3.00 3. 3.01 4. 3.04 (V).
Napatie článkov 45 min. po teste: 1. 3.08 2. 3.03 3. 3.04 4. 3.07 (V).
Aká je teda kapacita toho najslabšieho článku ? 121,33333 Ah ?

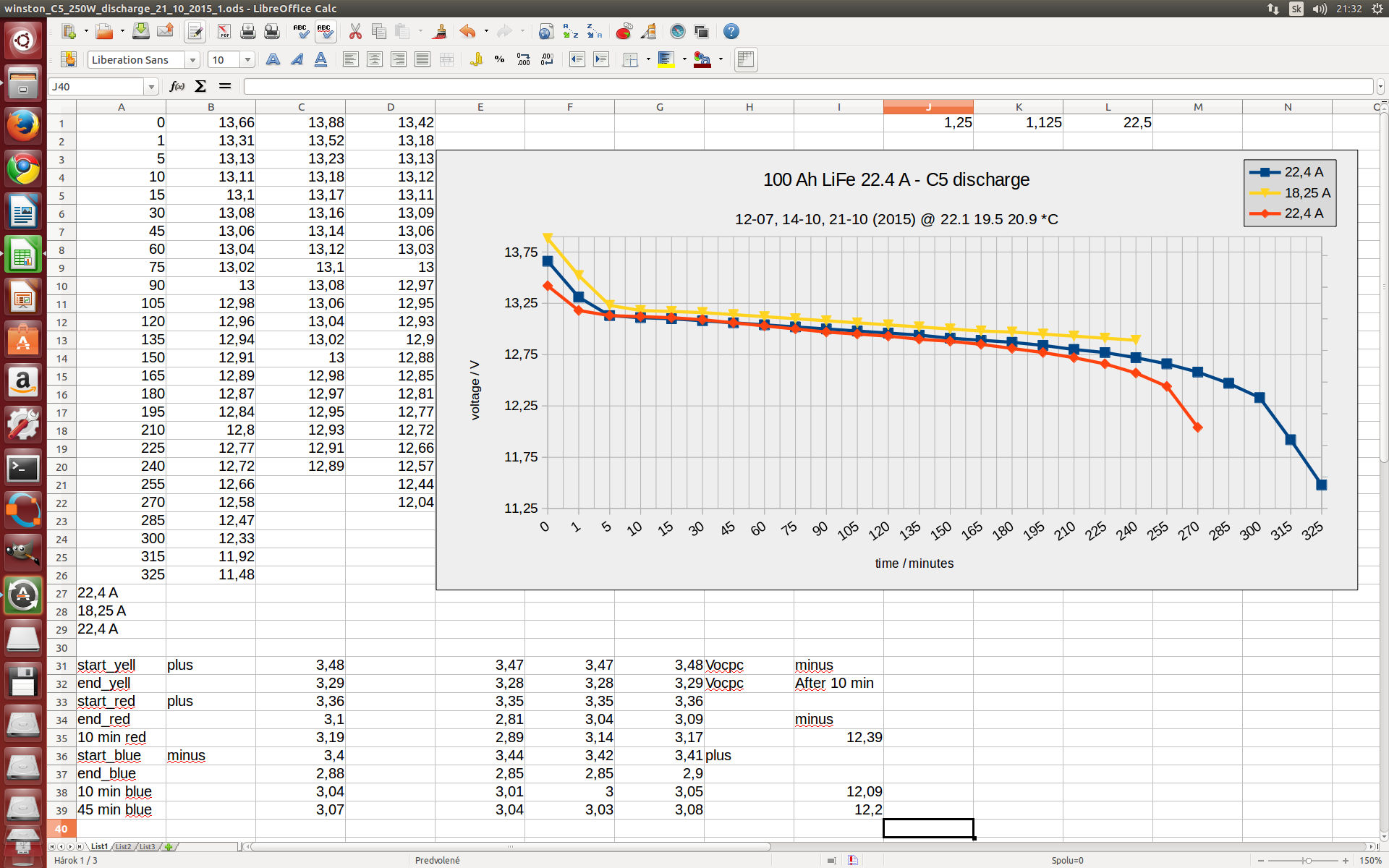

Pre porovnanie je tam žltá /trojuholníky / čiara, to je prúd 18.25 A a články mali cca. 5 cyklov, sada A
a červená čiara / kosoštvorce /, to je test A sady pred týždňom, v tom vlákne vyššie.

Napatie článkov sady A 45 min. po teste: A1 3.20 A2 2.92 A3 3.15 A4 3.18 (V).

Napatie článkov sady B 45 min. po teste: B1 3.08 B2 3.03 B3 3.04 B4 3.07 (V).

Má zmysel kombinovať paralelne obe sady, alebo to nechať tak a dokúpiť k tej druhej
pasívne balancéry ? Myslím tak, že ktorý článok z A sady spojiť s ktorým z B.
Alebo to nechať tak, s tým, že jednu a/alebo druhú sadu vypnem pri poklese ktoréhokoľvek článku pod 2.85 V ?

Edit: Tú pásovinu som zháňal, ale v zberných dvoroch ani v obchodoch ju nemajú.
