kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » ned bře 21, 2021 6:26 pm

Ahoj chlapi
Pár rokov chcem to spraviť ,pár mesiacov študujem toto fórum, pár dní som začal pripravovať - chcel by som vybudovať elektráreň do 10 - 12 kW . Stredné Slovensko 600 m.n.m . Doma nás je sedem. Ročná spotreba El 1200 € - zima 15 kWh za deň , Plyn 600 €, drevo 5 m3 .
Dom - uteplený, po celkovej rekonštrukcii. Kúrenie mám kondenzačný kotol, teplovodný krb, prízemie tri radiátor, , 1 poschodie podlahové kúrenie. Bojler 300 l bivalentný 1 výmenník plynový Kotol + krb, 2 výmenník termika nezapojená zatiaľ. Spotrebiče elektrické – klasika úsporne žiadne 3 fázové až na indukčnú platňu ktorá bude fungovať aj na jednu fázu.
Panely - Mám k dispozícií kolibu na záhrade - zatiaľ je to hrubá stavba kde bude strojovňa1, altánok, dielnička. Strecha trapéz JJZ 12 stupňov sklon – 4.4 x 11 m + JJV bočná stena 90 stupňov 4 x 3 m + budem budovať prístrešok JJV sklon cca 20 stupňov - cca 2 x 5 m. Mám vyhliadnuté panely BAUER BS- 370 6MHB5-EL. Stringy 3s zvedené do strojovne1 . Na strechu mi pôjde 6 x 4 panelov na ležato. 2 stringy jeden 3s 4p. Zvediem každú sériu do strojovne1, je to iba par metrov , aby som mohol spájať podľa potreby. Mám tam tieň ráno asi na tri panely, potom poobede postupne poobede zľava postupne na celu stavbu. V dome strojovňa2 - 20 m od strojovne č 1 meniče, podružný rozvádzač
Elektráreň - zatiaľ 1 fázová, ale budujem ako trojfázovú predpríprava na tri meniče. Na začiatok dva meniče Axpert King 5kW paralelne alebo jeden Axpert max Novinka – má niekto skúsenosti ?
Vyťažovanie - greenbono cez ssr a stýkače. Prebytky do bojlera a po nahriati do podlahovky a radiátorov. Cez leto možno nafukovací bazén . Plánovaná kúpa starší elektromobil.
Batérie - ešte neviem, keď čítam koľko mate s tým trápenia , asi polyntech 3000 cca 4 ks + . Ak bude čas určite niečo vyskúšam, alebo niečo bazárové
Chcel by som experimentovať s chladením panelov. Mám vyhlášku na silnoprúd, pracujem ako údržbár takže skúsenosti s elektrikou a vodarinou mám. Budem vďačný za rady a ja zas budem prezentovať výsledky experimentov.

S pozdravom kuli
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod marko250 » ned bře 21, 2021 9:16 pm

Axpert Max z výběru vynechte,ty tři fáze kvůli rychlejšímu nabíjení EV? Pak na to bude ale potřeba velká baterka,jelikoš za slunce EV nebývá doma.Tu roční spotřebu máte kolem 5MWh asi že?Chladění panelů nepřinese žádný přínos krom další spotřeby a zanesení ploch panelů,určitě tak čistou vodu nemáte.Na léto si pořiďte klimatizace.S baterkama je trápení,jen když se šetří na kapacitě a ždímou se do morku kostí,pak lítají nečekaně mimo přání majitele.Stíny na panelech je problém ,řešitelný přirozeně větším rozdělením stringů po méně panelech a otočením na delší stranu panelu,nebo dalšímy hebly v podobě optimizérů,někdy je jednodušší stavět FVE jinde.Od března do října je energie tolik,že člověk neví co s ní,ty ostatní měsíce se těžko vykrývají a je lepší řešit to panely,nikoli baterkou.
9780kWp/JZ-50°/20xChaori 230<dává 5360W> na regl Midnite Classic 150<89A>,JV-90°/12xJinkoSolar 225<davá2700W> + <JZ-90° /8xGWL / Sunny Mono 310<dává 2480W> na regl MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
Uživatelský avatar
marko250

Příspěvky: 2681
Registrován: ned led 12, 2014 7:41 pm
Bydliště: Hlučín

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » ned bře 21, 2021 10:33 pm

Axpert max som zatiaľ chválu nepočul, ak bude niekto vedieť prečo dajte na vlákno určite budú viacerý zvedavý. Možno bude lepšie 2 Axperty King paralelne aj pre tiene od susedov.
Tie tri fázy som myslel do budúcna a na experimentovanie, nateraz 1 f. Viem že s tím nabíjaním EV je to zložité a prečerpávať v noci je asi hlúposť. To vyriešime neskôr. / Yodov nápad 2 EV ?. Ta spotreba je 5 MWh/rok. To chladenie som myslel obeh - natiahnuť rebrovanie z Al-pexu cca každých 10 cm vyformovať to tak, aby sa to dotýkalo zadnej strany panelu, pospájať do do T kusov z PPR-ky - sú lacné a dá sa to zvariť s AL PEXom. Vyskúšam - ak sa to nepodarí tak nebude také hlúposti už vymýšľať niekto druhy a ušetrí si peniaze a čas. To by chcelo asi nové vlákno, alebo to môžeme rozoberať na tomto? Klimatizáciu sme zatiaľ nepotrebovali, sme na severe i keď sa jej nebránim. Strechu nafotím a popíšem. Zatiaľ vďaka.
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod dano » pon bře 22, 2021 4:31 am

V prvom rade to chladenie panelov plastohlinikom je uplne zbytocna komplikacia, ktora neprinesie prakticky ziaden uzitok. Chladit panely ma vyznam v lete a vtedy je energie prebytok, takze naco a plastohlinikova rura bude mat tak maly kontakt zo zadnou stranou panelu, ze efekt bude zanedbatelny.
Panely su podla mna dobra volba, sam mam 20 kusov na streche a zatial spokojnost.
dano

Příspěvky: 367
Registrován: pát zář 01, 2017 7:54 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod marko250 » pon bře 22, 2021 8:46 am

Už je: http://forum.mypower.cz/viewtopic.php?f ... &start=200
Raději řešte sníh na panelech,chlazení bude mít účinnek v létě tak 10%,při 100% vychlazení,čehož nedosáhnete jinak než aktivním ochlazovacím zdrojem s další spotřebou převyšující zisk v době ,kdy je energie nadbytek.Ty peníze rači vrhněte do panelů a kvalitnějších měničů.
Dvě EV jsou dobré řešení,ale vzhledem k ceně EV je lepší větší úložiště,než dva stárnoucí krámy v garáži,či zahradě.Leda by to EV plně umělo zpětný chod s přijatelným výkonem do domu a stalo by se tou baterkou.
5MWh vykrývám z 93% s tím co mám v podpise,ale topím dřevem.Dnes bych volil 45°jednoosý tracker s 6kWp,dvě XTM4000-48 v paraelu a 35kWh v life.
9780kWp/JZ-50°/20xChaori 230<dává 5360W> na regl Midnite Classic 150<89A>,JV-90°/12xJinkoSolar 225<davá2700W> + <JZ-90° /8xGWL / Sunny Mono 310<dává 2480W> na regl MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
Uživatelský avatar
marko250

Příspěvky: 2681
Registrován: ned led 12, 2014 7:41 pm
Bydliště: Hlučín

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » pon bře 22, 2021 6:59 pm

to dano:

S tým plastohliníkom vieml, že to nebude jednoduché, lebo by to už bol niekto zrealizoval. Doma by som chcel s tým iba experimentovať vyskúšať limity. Viem, že v lete budú pravdepodobne prebytky tak vodu zohrejem aj s elektrinou a na 80 Celzia. Máme prevádzku s občerstvením kde sa minie aj 1 m3 teplej vody t.j. z 10 celzia na 50 c 1 * 1.16 *40 = 46,4 Kwh/den len na ohriatie teplej vody. Tam sú už kapacity na získavanie odpadového tepla cez výmenníky tepla skoro vyčerpané – Čapovanie piva, chladiaci box, klíma, digestor – niektoré ešte v realizácií. Ten malý kontakt by sa dal vyriešiť hliníkovou fóliou, ktorou by sa prilepil plastohliník, ale to už je asi moc komplikované. Ten plastohlinik s PPR som navrhol preto, že je lacný a tepelnú vodivosť má celkom dobrú. Urobil som s tým podlahové kúrenie a nemá to chybu.
Tie panely BAUER BS- 370 6MHB5-EL aktualneby boli 149 s DPH a dopravou zľava 5 % pri odbere palety. Dobrá cena ?

to marko250 :

To vlákno som pred časom už prešiel robím si aj poznámky, ale prejdem ho znovu. Sneh by sa dal rozpustiť pustení teplej vody do rebrovania pod panelami cca 10 celzia. Muselo by sa ale minúť menej energie ako sa vyrobí, Alebo ich rozmraziť odobraním tepla zo zeme cez výmenník
Tie dva EV to bol pokus o žart, sú zatiaľ drahé, u nás bývajú veľké mrazy neviem čo by to robilo zo starším EV, hasiči tiež nie sú nadšený – sú tam problémy - po uhasení ma isť do špeciálneho kontajnera. Ale to mám iba s rozprávania profesionálneho hasiča tak to berte s rezervou.
Ten spätný chod ? potrebujem auto nabíjať a nie vybíjať.

Vďaka za reakcie, možno niečo vymyslíme.
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » pon bře 22, 2021 7:12 pm

Nemáte oprávnění prohlížet přiložené soubory.
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod marko250 » pon bře 22, 2021 9:50 pm

Ti hasiči jsou takto opravdu na EV školeni,ale ty kontajnery spočítáte zatím na jedné ruce v republice,tuším jen dva :-),takže než s ním dojedou tak už nebude co řešit.Maxi se vyhněte,raději dva kingy a nejlépe samostatné komponenty lehce rozšiřovatelné a nahraditelné,než kombi krabice lákající jednoduchou koupí najednou.
Ten přístřešek přesně popisuje problém sníh včetně ukázky. Co místo vysoce složitého a energeticky náročného ochlazování a hřání tam dát po krajích a uprostřed pojezdy a nahoru nad panely desku s gumovou stěrkou,která by se postarala o sníh během jedné minuty sjetím ke spodnímu okraji.Já chápu ,že v tom vidíte přínos teplé vody pro ten kiosek,ale ten přínos nebude velký k výrobě přebytků z tak obrovské plochy panely přímo.Vemte si,že v létě Vám taková plocha osázená 26ks panelů(20ks vedle sebe ve dvou řadách a šest naležato,nebo vše naležato) 9700kWp dá denně 75kWh a opravdu z ní poleze 10kW(,takže ten kiosek jej nakonec nedokáže vytížit,protože problém bude,že ten kubík bude vařící po těch 50kWh a těmi zbylými spotřebiči to nepokryjete,bez baterky tedy nic moc využití. A jindy to teplo na panelech není zase tak vysoké a co problémy v mrazech,degradace nemrzky,zvláštní okruh s čerpadlem,expanzkou,hlídání,řízení,dle mě tudy cesta nevede.
9780kWp/JZ-50°/20xChaori 230<dává 5360W> na regl Midnite Classic 150<89A>,JV-90°/12xJinkoSolar 225<davá2700W> + <JZ-90° /8xGWL / Sunny Mono 310<dává 2480W> na regl MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
Uživatelský avatar
marko250

Příspěvky: 2681
Registrován: ned led 12, 2014 7:41 pm
Bydliště: Hlučín

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » sob bře 27, 2021 8:03 pm

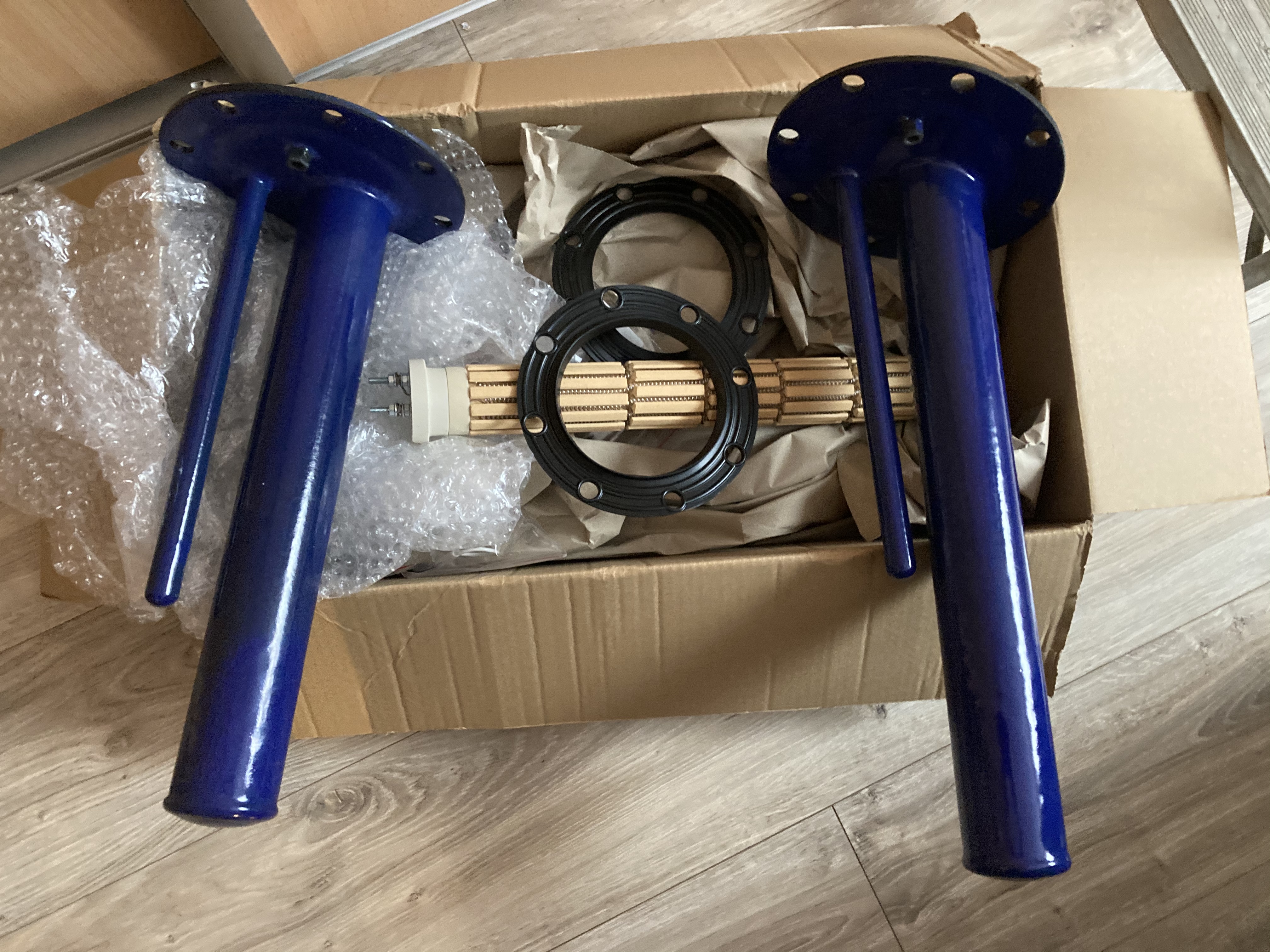

Cez týždeň bolo zlé počasie, tak som sa pustil do osadenia elektrických špirál do 300 l bojlera Galmet
Pri objednávaní špirál treba dávať pozor , niektoré sú na vodárenský 6/4 závit , iné na metrický 48 x 2,
Objednať podľa typu bojlera.
Tak isto pri prírube na suchú špirálu su rôzne – počet dier , priemer, dĺžka otvoru na suchú špirálu a sklon. Dĺžky a výkony suchých špirál sú tiež rôzne.
Objednával som to z Čiech – dobré ceny, prišlo to rýchlo. Ak bude niekto potrebovať Dilynakotle.cz Primárna bude suchá 2 kW , ktorú som namontoval namiesto príruby – servisný otvor. Ďalšie som namontoval odspodu do vypúšťacieho otvoru a zboku . Tie sú 3 fázové 3 kW. Takže mám namontovaných 8 kW na vyťažovanie cez greenbono. Spínať chcem primárnu cez SSR ostatné cez spínacie obvody v greenbone. Mali by vydržať 5 A, takže by som mohol spínať priamo, možno niektoré cez stykač, aby som mohol dať na jeden obvod viac špirál. Každá špirála bude mať svoj termostat kombinovaný s havarijným.
Bojler bol v prevádzke 5 rokov, horčíková tyč bola tak na 50 %, dal som novú. Na spodku bolo tak dve kila pevného odpadu, väčšinou skryštalizovaný vápenec a 20 l hrdzavej vody. Hrdza pochádzala pravdepodobne z vodovodného potrubia, v bojlery som nenašiel známky korózie. Namontoval som aj zmiešavací ventil priamu k bojleru, aby sa dala nastaviť teplota teplej vody.
Naposledy upravil kuli dne sob bře 27, 2021 8:56 pm, celkově upraveno 1
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » sob bře 27, 2021 8:10 pm

Nemáte oprávnění prohlížet přiložené soubory.
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod jahodovák » sob bře 27, 2021 8:54 pm

Tak to jak tak zhruba počítám umožní rychloohřev,takže nikdy teplá voda nedojde,ted už jen hodně sluníčka a vše zapojit.Mám v boileru stejného obsahu dole 2,5kw a uprostřed 2kw a většinou to stačí,voda chyběla jen jednou,odešel termostat.
6,4kWp-2 krát aexpert MKS,cca 40kW LIFE A LION
jahodovák

Příspěvky: 1198
Registrován: ned dub 02, 2017 2:45 pm

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod rasto1 » sob bře 27, 2021 9:06 pm

kuli píše:

to si kupil taku specialnu prirubu cistiaceho otvoru so zavitom na spiralu ci samodomo?
7425Wp-J, 4125Wp-Z - SUN275-60P; Li-ion 38kWh CATL; 2x5048MK, 1xRunner 60A
rasto1

Příspěvky: 620
Registrován: pon lis 11, 2019 2:48 pm

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » sob bře 27, 2021 9:51 pm

Neviem, či som správne pochopil tu otázku. Je to smaltovaná príruba viac prikladám foto. Podsilikonoval som ju aj šróby, aby to nehrdzavelo. Je to príruba na suchú špirálu a špirála tam je nasunutá. Ta mokrá je na 6/4 závit
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » sob bře 27, 2021 9:52 pm

Nemáte oprávnění prohlížet přiložené soubory.
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod jahodovák » ned bře 28, 2021 2:59 pm

Já měl asi štěstí,jeden vyhazoval děravý boiler a z něho jsem tu přírubu vymontoval,takže byla zdarma a nijak nepoškozená,s topným tělesem,i termostatem...bylo to ze 125 a hodilo se to na 300...
6,4kWp-2 krát aexpert MKS,cca 40kW LIFE A LION
jahodovák

Příspěvky: 1198
Registrován: ned dub 02, 2017 2:45 pm

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod rasto1 » ned bře 28, 2021 3:28 pm

kuli píše:

Dakujem za vycerpavajucu odpoved presne na to som sa pytal.
7425Wp-J, 4125Wp-Z - SUN275-60P; Li-ion 38kWh CATL; 2x5048MK, 1xRunner 60A
rasto1

Příspěvky: 620
Registrován: pon lis 11, 2019 2:48 pm

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » sob dub 17, 2021 4:53 pm

Takže u nás stále zle počasie, takže na strechu sa mi ešte nechce. Zatiaľ som namontoval rozvádzač do strojovne2. Dal som plastový nástenný 74 modulov. Nakoľko stringi budem spájať a istiť v strojovni1 v kolibe na záhrade mal by byť dosť veľký.
I keď rozvádzač nie je nikdy dosť veľký - citát mnohých z Vás. Viem, že mnohý máte radšej kovový, ale plastový ma lepšie krytie. Materiál do rozvádzačov som objednal cez Ali expres. Viem, že to nie je certifikované, ale tie ceny sú niektoré niekoľkonásobne nižšie.
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod rasto1 » sob dub 17, 2021 6:11 pm

kuli píše:Takže u nás stále zle počasie, takže na strechu sa mi ešte nechce. Zatiaľ som namontoval rozvádzač do strojovne2. Dal som plastový nástenný 74 modulov. Nakoľko stringi budem spájať a istiť v strojovni1 v kolibe na záhrade mal by byť dosť veľký.
I keď rozvádzač nie je nikdy dosť veľký - citát mnohých z Vás. Viem, že mnohý máte radšej kovový, ale plastový ma lepšie krytie. Materiál do rozvádzačov som objednal cez Ali expres. Viem, že to nie je certifikované, ale tie ceny sú niektoré niekoľkonásobne nižšie.

Tiez som vsetko kupoval z ciny od lisovacich ociek az po prepetovky.
Keby som to vsetko kupoval lokalne, tak sa na to mozem vysrat, stacilo mi kupit predrazenu kabelaz koli hmotnosti :-(
PS vsetky rozvadzace mam koli pripadnemu poziaru plechove.
7425Wp-J, 4125Wp-Z - SUN275-60P; Li-ion 38kWh CATL; 2x5048MK, 1xRunner 60A
rasto1

Příspěvky: 620
Registrován: pon lis 11, 2019 2:48 pm

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod kuli » ned dub 18, 2021 8:48 am

Do strojovne1 by som radšej dal tiež plechový rozvádzač, pretože je drevená. Aké mate skúsenosti s izoláciou pod rozvádzač, keď sa umiestňuje na drevo ?
kuli

Příspěvky: 24
Registrován: pon bře 01, 2021 10:27 am

Re: kuliho experimentálna koliba 10 kWp

Příspěvekod rasto1 » ned dub 18, 2021 11:29 am

kuli píše:Do strojovne1 by som radšej dal tiež plechový rozvádzač, pretože je drevená. Aké mate skúsenosti s izoláciou pod rozvádzač, keď sa umiestňuje na drevo ?

Uz sme to riesili, daj tam napr matice na distanc, aby nebol plech v kontakte s drevom.
7425Wp-J, 4125Wp-Z - SUN275-60P; Li-ion 38kWh CATL; 2x5048MK, 1xRunner 60A
rasto1

Příspěvky: 620
Registrován: pon lis 11, 2019 2:48 pm
