Lisovací kleště MC4

Kabeláž a elektroinstalace – vhodné průřezy vodičů podle délky a proudu, jištění, připojovací prvky, svorky, plánování a rozvody ve fotovoltaických a ostrovních systémech.
FRSO
Příspěvky: 2456
Registrován: ned srp 14, 2011 10:13 pm
Reputace: 161
Lokalita: poblíž Hodonína
Systémové napětí: >48V
Výkon panelů [Wp]: 7200
Kapacita baterie [kWh]: 9

Re: Lisovací kleště MC4

Nový příspěvek od FRSO »

el_salvadore píše:
Chlapi ozivim trochu tuto temu krimpovacih kliesti MC4 konektorov. Mam z ebay krimpy SN-2546B (https://www.ebay.com/itm/183730816009?h ... Swi5dci3WN) a lisoval som s nimi 6mm2 kabel, vsetko ok. Budem ale v buducnosti potrebovat krimpovat 10mm2 kabel do MC4 10mm konektorov (https://shop.ibc-solar.de/products/en/s ... ?card=2494) a tu vidim nasledovny problem:

MC4 krimpovacie klieste na 10mm2 kabel cinan nepozna (jedine pre MC4 dutinkove konektory https://ecoprodukt.sk/p/81391-konektory ... 0mm2-21358, co je trochu iny princip ako tvar "faston"), strejda gúgl vravi ze ich vyraba jedine Knipex a Staubli (cena ~150€). Klasicke fastonove nastavce na 10mm2 tiez bez sance. Takisto som nenasiel original nahradne celuste na tento ucel.

Jedine co ma momentalne napada je samo-domo vyroba nahradnych celusti pomocou CNC. Nasiel by sa tu nejaky borec co by to vedel zbastlit? Jedna sa o rel. malu suciastku (2ks celusti o rozmeroch 23x4x18mm). Momentalne celuste disponuju vyrezmi na 2,5/4 a 6mm2. Rozmer na 10mm2 by sa mohol odhadnut z tychto vychodzich rozmerov a vyrobit celuste na 4/6/10mm2 pretoze ta 2,5 je aj tak podla mna uplne zbytocna.

Mozno by to pomohlo viacerym na fore, 10mm solar kabel sice nieje taky bezny ale kazdy predsa vie, ze vice pasiku znamena prece vyce adidasu ;)

takto nejak vyzeraju celuste:
Co vy na to?
Myslím si že ty kleště to zapisují i na ty 6 mm2, já jsem lisoval 4mm2 přehnutou 2x a v pohodě, vyzkoušej a uvidíš zda to půjde.
5,4 kWp JJZ 4deg,1,8kWp JV 24deg, do 13.8.2022 bylo 3,6 kWp, MPII 5k, Victron MPPT 250/85-TR, aku 9,45 kWh Lion 15S, BMS 200A, Smart Shunt 500A.
k 27.3.2025 13250kWh
Uživatelský avatar
el_salvadore
Příspěvky: 173
Registrován: pon led 28, 2019 8:39 pm
Reputace: 21
Lokalita: Považská Bystrica
Systémové napětí: 48V
Výkon panelů [Wp]: 6000
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Lisovací kleště MC4

Nový příspěvek od el_salvadore »

FRSO píše:
Myslím si že ty kleště to zapisují i na ty 6 mm2, já jsem lisoval 4mm2 přehnutou 2x a v pohodě, vyzkoušej a uvidíš zda to půjde.
Ono medzi 4 a 6mm2 praveze az taky velky rozdiel nieje, vidno to aj na samotnych celustiach. Medzi 6 a 10 to uz asi bude vyraznejsie... :dontknow:
Ostrov. 6kWp/14,4kWh/3x4000kVA (12xCanadian Solar CS3Y490MS, 4xPylontech US3000C, 3xXTM-4000-48, VS-120, RCC-02)
KubisKV
Příspěvky: 515
Registrován: pon zář 04, 2017 1:06 pm
Reputace: 64
Bydliště: Chebsko

Re: Lisovací kleště MC4

Nový příspěvek od KubisKV »

Mne by spíš zajímalo proč potřebuješ na 10mm kabel dávat mc4 které stejně nevyhoví proudovému zatížení pro takový průřez. Kabely se řeší přes nějakou svorku každá větší fve kde se zvětšoval průřez to takto mělo řešeno .
Uživatelský avatar
el_salvadore
Příspěvky: 173
Registrován: pon led 28, 2019 8:39 pm
Reputace: 21
Lokalita: Považská Bystrica
Systémové napětí: 48V
Výkon panelů [Wp]: 6000
Kapacita baterie [kWh]: 14,4
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: Lisovací kleště MC4

Nový příspěvek od el_salvadore »

KubisKV píše:
Mne by spíš zajímalo proč potřebuješ na 10mm kabel dávat mc4 které stejně nevyhoví proudovému zatížení pro takový průřez. Kabely se řeší přes nějakou svorku každá větší fve kde se zvětšoval průřez to takto mělo řešeno .

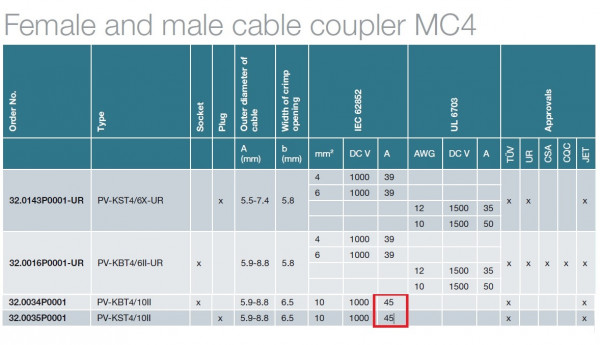

MC4-ky pre 10mm2 znesu aj vyssie prudove zatazenie, tab. nizsie pre porovnanie 4/6mm2 MC4 vs. 10mm2 MC4.
MC4 specs
MC4 specs
Vies prosim blizsie popisat o aku svorku sa jedna?
Ostrov. 6kWp/14,4kWh/3x4000kVA (12xCanadian Solar CS3Y490MS, 4xPylontech US3000C, 3xXTM-4000-48, VS-120, RCC-02)
KubisKV
Příspěvky: 515
Registrován: pon zář 04, 2017 1:06 pm
Reputace: 64
Bydliště: Chebsko

Re: Lisovací kleště MC4

Nový příspěvek od KubisKV »

Ono jak který výrobce ale je potřeba si uvědomit že na mc4 6mm pripojis mc4 10mm takže proud jde tak jako tak přes tu mc4 6mm. Každopádně předpokládám že to dáváš do 10mm kabelu protože půjde daleko než že budeš spojovat přes nějakou spojku více stringu paralelně nebo ano? Jakákoliv svorka pro daný průřez koneckonců na každou stranu nalistovat očko a spojit je také lepší spoj než mc4.
