Raspberry pi ,PiFace a Studer

[? Dreambox]

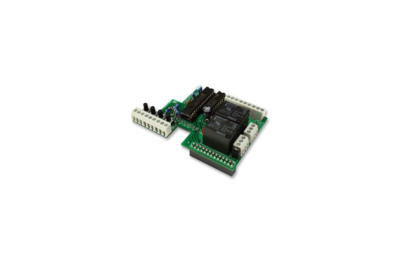

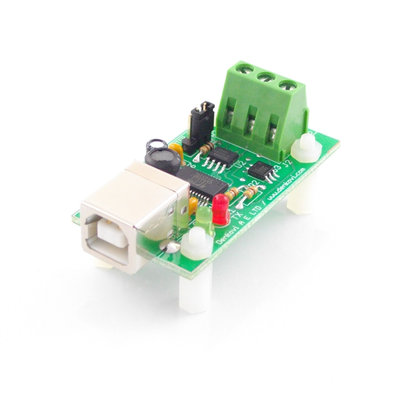

Tak nakonec jsem došel k názoru udělat vše v jednom a to pomocí Raspberry Pi a Raspberry PiFace rozšiřující desky.Chci totiž mít vše v jednom.Představa už je.Jen to zrealizovat.Budu vyčítat 15 různých teplot.Na to chci použít toto http://www.ebay.com/itm/USB-to-1-Wire-i ... 2a3688e947. a použití čide DS18B20 (PODLE POPISU JÍCH TAM MŮŽE BÁT AŽ 200.Dále spotřeby domu a to vodu a elektřinu na hlavním přívodu.pomocí so výstupů Potom mám samostatně měřené chodby garáž kancelář.Takže taktéž samostatné měření.Ještě ovládání čerpadla oběhu TUV.Horší to bude všechno naprogramovat.Toto bych chtěl vše v tomto roce dodělat.Má někdo podobný projekt ? Já začínám od 0.

[? Dreambox]

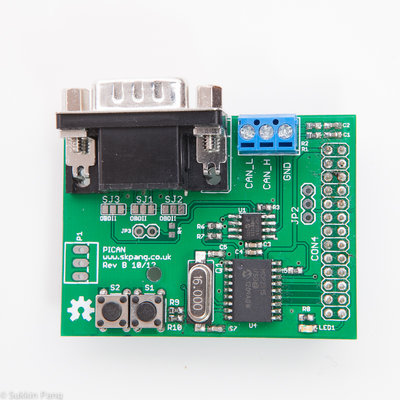

Tento převodník na Studer http://skpang.co.uk/catalog/pican-canbu ... -1196.html

[? Dreambox]

Půjde to ale zapojit na jednu desku raspberry pi

[? Dreambox]

Tento převodník na Studer http://skpang.co.uk/catalog/pican-canbu ... -1196.html

Tak jsem se právě dověděl od Matěje že přímo s CAN do Raspberry to nepůjde. Studer neposkytuje specifikace ke své CAN sběrnici, pouze k rozhraní RS232 přes Xcom-232i.

[? Dreambox]

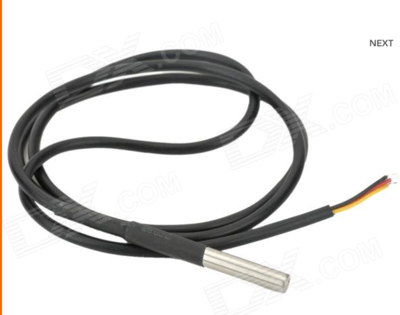

A zde pěkně provedená ta čidla Ds 18b20
http://dx.com/p/diy-ds18b20-stainless-s ... uE9QEBNxvI

[Frenky]

Tak já jsem si koupil s raspberry tohle.

gertduino


Na destičce je elektrický převodník RS232 z 5V na 3.3V. RTC-čko s baterkou a IRDA a integrováno 6 modrých LED.
Mám za lubem ten program, co jsem napsal pro arduino mega přepsat pro gertduino, ale to bude ještě dlouhá cesta. Pokud by byl zájem tak bychom mohli spojit síly. Nabízím nějakou nesmělou pomoc a spolupráci. Upozorňuji, že na rozdíl od všech programátorů tady v programování moc úspěchů neslavím, zatím se nesměle učím. Jsem spíše na ten HW. Programuji tak rok a moc to neumím. .
Jestli jsem to dobře pochopil tak raspberry neumí C+, ale python. A to gertduino se také neprogramuje v prostředí jak areino (IDE) , ale v trochu jiném, myslím že tomu říkají AVR. No tak taáák.
Takže bude-li zájem mohu pro inspiraci poslat to moje "studerduino". Je tam spousta kódu zbytečně, protože se mi zatím nedaří vyčítat v cyklu. Dělal jsem pokus nejen vyčítat data, ale i STUDER ovládat. Zatím ovládám jen zapnutí a vypnutí střídače povelem. Chystám se ještě cíleně ovládat nabíjecí cyklus baterií.

[? matej]

Zdravím Raspberry záleží jaký OS se tam nahraje já dávám klasiku Raspbian Wheezy a to je normálně Debian takže aplikace můžou být python bash c+ cokoli. Není to problém ..

[Frenky]

Dobré odpoledne, Aha, tak je třeba dohrát program, dík. "Malinový koláč" mám ani ne 14. dní, tak prosím o schovívavost . Mám teť tolik krabiček na hraní, že nevím se kterou si mám hrát dřív.

[? Dreambox]

Tak ja zatím nemám ten Studer a ani moc času.BUdu se tím zabývat až najaře.Maximalně natáhnou všechny vodiče ke všem čidlům a odečtům.Bude toho dost a dost. Vlastní programování odhaduju tak na měsíc.Budu mít na to ,ale přímo programátora.Napíše mě vše dle mých představ. Jak ale píšu času málo.Termín tak červen. Potom se určitě podělím.

[JML...]

Spravne rozhodnuti udelat vse v jednom. Ja po testech s SDS adt. sel do Olinuxina, kde mam vse od logovani, databaze, kresleni grafu ... a web server. Pripojil sem i cidlo barometrickeho tlaku, zatim jen loguju, ale chtel bych to naucit spekulovat na vyvoj pocasi. Olino je dostatecne rozsiritelne, takze v budoucnu bych jim chtel ridit vse, jen ten cas to tam namlatit a odladit.

[? honzaL]

Zdravím Raspberry záleží jaký OS se tam nahraje já dávám klasiku Raspbian Wheezy a to je normálně Debian takže aplikace můžou být python bash c+ cokoli. Není to problém ..

Pokud tam pouzijete "mono" budou na tom chodit i nektere aplikace psane pod windows. Lze to otestovat pres "moma" - mono migation analyser. Existuji pak i knihovny pro GPIO pro .NET, takze lze pouzit i zkusenosti z normalnich windows aplication. Pripravujeme ukazky na nasem skoleni.

[? 007ToMMaS]

Ahojte, chcel by som sa poradiť so skúsenejšími. Natiahol som si od RPI sieťový tienený kábel asi 30m do izby. Chcem ho pripojiť ale zaujíma či je ho treba nejak galvanicky oddeliť od raspberry pi. Lebo kábel ide minimálne polovicu trasy s káblami na FVE. Aby náhodou nedošlo k nejakému poškodeniu RPI čert nikdy nevie čo sa môže stať. Ďakujem

[? matej]

Podľa noriem viesť slaboprúd so silnoprúdom sa neodporúča, maximálne sa pripúšťa súbeh tuším 1,5 metra alebo tak nejak. 15m je veľa. Ale ethernet ako taký, by mal byť galv. oddelený - každé ethernet zariadenie by malo mať vo svojom konektore zabudované malinké oddeľovacie trafko. Ak je ten kábel tienený (FTP,STP) nepripojoval by som tienenie na oboch stranách ale len na jednej - tam kde je "zložitejšie" zariadenie.

[? 007ToMMaS]

Hej ethernet je galvanický oddelený na konci aj na začiatku kábla je switch lebo na každom konci sú pripojené ďalšie zariadenia. Viem že by nemal byť silnoprúd a slaboprúd spolu v jednej lište. Príspevok som písal nejak rýchlo lebo som nemal moc času a nenapísal som že tým káblom chcem pustiť zbernicu I2C.

[? matej]

I2C je nesymetrická zbernica, určená predovšetkým na komunikáciu na krátke vzdialenosti medzi blokmi v rámci jedného zariadenia (MCU - A/D převodník, paměť, displej, apod) a nie na ťahanie niekoľko desiatok metrov navyše v jednej lište so silnoprúdom. Silne nedoporučujem, pravdepodobne s tým budú problémy. Na toto je vhodný Ethernet, CAN alebo RS-485.

[jose]

Připojuji se s tvrzením, že I2C (Inter-Integrated Circuit) byl firmou Philips vymyšlen k jednoduchému propojení jednotlivých modulů uvnitř rozměrově malého systému. I když s určitým návrhářským úsilím je asi možno ho použít i na několikametrové vzdálenosti.

[? 007ToMMaS]

Chcel som si iba uľahčiť tvorbu jednej dosky na RPI. Jednoducho by som si vyviedol zbernicu priamo do izby a testoval by som. Keď to nejde tak to budem musieť vždy ísť vyskúšať do pivnice. Nevadí. Každopádne ďakujem

[? mopadzi]

chtěl jsem se zeptat.. Komunikační protokol Studeru je ModBUS nebo CANBUS?

[RobertM]

chtěl jsem se zeptat.. Komunikační protokol Studeru je ModBUS nebo CANBUS?

CAN Bus ... gateway je tam bohužel pouze na 232i (Xcom-232i), protokol je na stránkách výrobce.

[? mopadzi]

chtěl jsem se zeptat.. Komunikační protokol Studeru je ModBUS nebo CANBUS?

CAN Bus ... gateway je tam bohužel pouze na 232i (Xcom-232i), protokol je na stránkách výrobce.

takže bez Xcom-232 ani ránu.. díky
i když CANBUS interface je i na mnohé PLC
