LK3

[Dusan61]

Malo by to fungovať, len je dosť dôležité mať v LK najnovšiu verziu SW.
Pre HW 3.0 je SW 1.56a, pre HW 3.5, 3.6, 3.7, 3.8 je SW 1.31.
Niektoré staršie verzie nefungovali.

[Dusan61]

V LK vo verzii HW 3.5, 3.6, 3.7, 3.8 s SW 1.32 už funguje komunikácia cez Modbus s regulátorom Epever.
Na MQTT server sa zatiaľ prenášajú len údaje sdm1 až sdm14, no písal som tam a sľúbili že to do ďalšej verzii SW pridajú.
Ak to pridajú aj do Udalostí, tak môžem začať používať tieto údaje z Modbusu.

Dnes som porovnával moje meranie s meraním Epever a zistil som, že Epever meria trochu rozdielne ale pre tento účel to bude postačujúce. Moje meranie mám nakalibrované a to meria presne.
Takže pri ďalšej prerábke môžem uvoľniť a použiť na niečo iné štyri analógové vstupy v LK.

Meranie cez Modbus z Epever

Meranie cez LK

[Dusan61]

Ako som už písal v LK3.5 funguje komunikácia cez Modbus s regulátorom Epever.
Dnes som ešte podrobnejšie porovnával meranie môjho regulátora Epever MPPT-100VDC/40A séria XTRA a meranie môjho LK3.
Údaje z regulátora odosielam do LK a LK to odosiela na MQTT server.
Merané hodnoty som porovnával aj voltmetrom a kliešťovým ampérmetrom.
S presnosťou merania som celkom spokojný, akurát v meraní napätia z regulátora a z LK3 je menší rozdiel.
Už samotné meranie napätia z regulátora je pri vyššom prúde nižšie o 0,2V a ďalší úbytok napätia pri vyššom prúde vzniká na ističi a bočníku.
Takže pri ďalšom prerábaní vymením aspoň istič medzi regulátorom a akumulátorom za poistky.

Porovnanie merania prúdu z panelov:

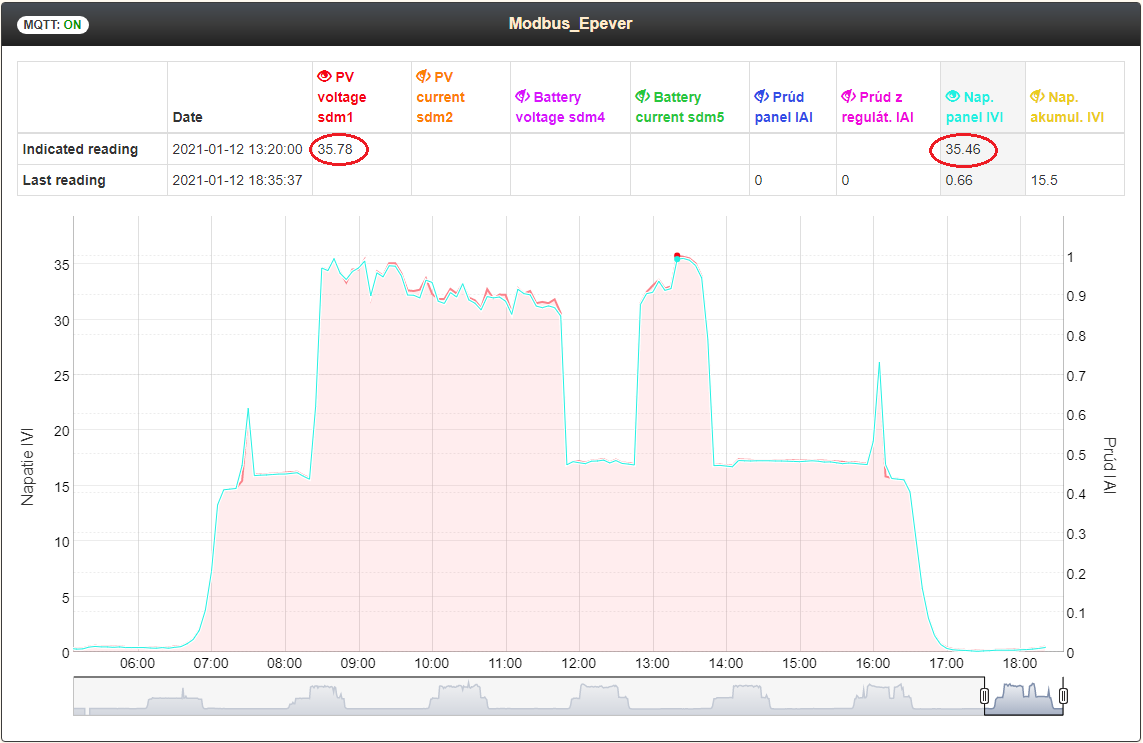

Porovnanie merania napätia z panelov:

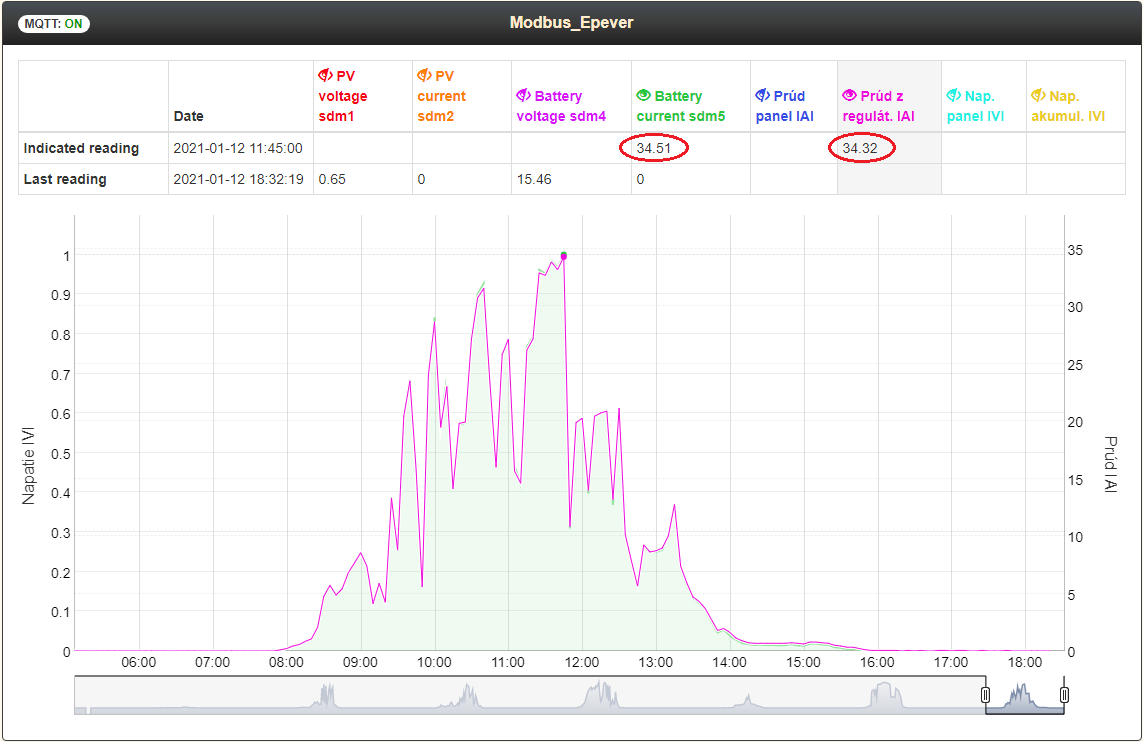

Porovnanie merania prúdu z regulátora:

Porovnanie merania napätia z regulátora:

[Dusan61]

Na stránke Tinycontrol je už dlhšiu dobu zverejnený postup integrácie LK3 (od SW 1.32) do Home Assistant, tak som to len tak zo zvedavosti vyskúšal.
Home Assistant som nainštaloval do Raspberry Pi 4 (8 GB) a potom som LK3 integroval do Home Assistant.

Takto to vypadá v Home Assistant:

Home Assistant zatiaľ používať nebudem, všetko čo potrebujem pre monitoring a automatizáciu mojej malej FVE mám teraz v LK3, grafy na MQTT a ovládanie cez mobilnú aplikáciu.

[MilosV]

Odmlčel se mi MQTT klient. Zároveň jsem byl vyzván k aktualizaci LK3. Provedl jsem tedy aktualizaci na 1.58a. LK3 se odmlčel, nejde se s ním spojit ani na nastavené a používané adrese 192.168.1.xxx, ani na původní 192.168.1.100.
Co s tím? Mám zabudováno v rozvaděči a rozebírat se mi to moc nechce....
Díky za každou radu.

[Dusan61]

Pri aktualizácii sa asi v LK zaplo DHCP.
Treba pozrieť do routra akú IP adresu mu DHCP pridelil.
Pod tou IP adresou sa prihlásiť do LK, vypnúť DHCP a nastaviť pôvodnú IP.
Ak nepomôže, tak reset tlačítkom do továrenského nastavenia, ale to sa stratí komplet nastavenie LK.

[MilosV]

Bohužel,
na síti neviditelný, a ani po restartu není vidět....
Tak neměřím....

[Dusan61]

Pozeráte to priamo cez router (modem) vo vašej domácej sieti?

[MilosV]

Přímo PC (192.168.1.1) na LK3 ping po resetu na 192.168.1.100) a nic...

[kodl69]

"uteklo" to na jinou IP, kterou tomu dal dhcp server. Třbe aasusy ukážou IP adresy klientů, to je jednoduchý, miokrotik umí "propingat" celej rozsah adres, a pro wokna na to jsou jednoduchý prográmky. Že to není na IP adrese kam jsi to nastavil? nic zvláštního.
Mě třeba šte, že i když jsem do DHCP serveru v mikrotiku zadal MAC adresu ESP8266 kterej je jádem DIYBMS v.4, tak se milá esp toulá v celým rozsahu DHCP. Trochu mě to štve, ale na druhou stranu, data do mqtt brokeru posílá pořád...

[Dusan61]

Ak po aktualizácii LK zostalo povolené DHCP, tak LK už nemá IP 192.168.1.100, hoci po resete tlačítkom by sa povolenie DHCP malo zrušiť.
Skúste pozrieť priamo do routra, ja tam vidím všetky IP adresy čo mám k nemu pripojené.
Alebo ako píše kodl69, sú programy ktoré tu IP adresu LK nájdu.

[MilosV]

Bohužel "pročuchal jNsem celý rozsah 192.168.1.xxx (netscanner) a .. nic.
Připojení do sítě mám přes powerline adaptéry, takže holt to budu muset demontovat a na stole to znovu rozchodit.
"Naštěstí" je tma, takže na laborování mám prostor.
Chjo, co chodí do toho nešahat. Ale MQTT nejelo, tak jsem musel .
Zatím díky za rady.

[Majkl]

Já jsem takhle jednou při FW update LK3 "bricknul". Nepomohlo nic, jen reklamace.... BTW jak jsi provedl FW update, když na LK3 fyzicky nemůžeš = nemohl jsi tlačítkem spustit bootloader?

[stano22]

Bohužel "pročuchal jNsem celý rozsah 192.168.1.xxx (netscanner) a .. nic.

Pichni si notas kablom voci karte, nainstaluj a spusti wireshark nad ethernet interface notebooku, restartni LK3 a sleduj, ci a ak ano tak co po tom kabli chodi. Pripadne rovnaky postup - ale este v ceste router, ktory ma pustene DHCP, najlepsie na rozsahu 192.168.1.0/24. Ak mas mikrotik, mozes pouzit torch priamo nad portom, kam pichnes LK3.

[MilosV]

Vážení kolegové, díky za rady, ale mým postupem aktualizace firmware se mi podařilo popravit 2 ks LK3 v. 3.8.
Pravděpodobně jsem nahrával špatnou verzi, nebo.....
Použil jsem LKTools, namapoval (samo se to najde), zadal soubor s upgrade a spustil. Po dokončení se LK3 odpojil a dál už nekomunikoval.
Prosím o radu, jak upgradovat fw LK3. Nerad bych popravil 3. kus.....
Díky za pomoc
Milos

[Majkl]

Ahoj, no upřímně i pro mě je aktualizace LK3 běs. Jedno už jsem ho taky "bricknul" jak už jsem psal výše. Naposled jsem jí dělal letos 22.11. a to bylo vysloveně z donucení. Měl jsem tu člověka co mi na Synology NAS nainstaloval Home asistenta a ten proto, aby tam dostal i data z LKL3, tak trval na tom, že ho musíme aktualizovat na nejnovější verzi (mám teď SW1.45b/HW3.7). Před aktualizací jsem provedl komplet zálohu nastavení, ale bylo mi to hov.o platný. Po aktualizaci na dálku LK3 "mrtvý". Takže rozmontovat rozvaděč, několikrát reset. Pak naběhlo na defaltni adresu - uff. Následovalo nahrání zálohy o které jsem si (bláhově) myslel, že ho nastaví komplet jak bylo před aktualizací. Omyl! Byl z toho takovej maglajz (přeházený výstupy v automatizaci, nepřipojený čidla, atd.), že jsem to musel všechno nastavovat znova. Už nikdy víc.....

[MilosV]

Ahoj, aktualizoval jsem proto, že MQTT Client přestal fungovat s odkazem na upgrade.
Můžeš mi poslat odkaz na aktualizační soubor?
Aktualizovat přes LKTools v pohodě nebo jinak?
Díky Milos.

[Majkl]

Firmware jsem bral tady https://tinycontrol.pl/en/lan-controller-35/firmware/. Aktualizovali jsme přímo z web stránky LK3 /Firmware a zálohování. Jak to ale bylo přesně už si nepamatuju, dělal to ten člověk, co mi instaloval HA.

M.

[MilosV]

Díky za odkaz.
Dám vědět, jak jsem dopadl.
Milos

[MilosV]

Tak LK3 dorazil po reklamaci. Na default nastavení jsem se přihlásil, načetl jsem backup. IP adresa se nastavila správně ale do LK3 jsem se nepřihlásil ani jako admin, ani jako user.
Takže reset do default nastavení a nastavit znovu .
Hlavně že se to hejbe….
M
