Zapojení 2x Menic

Bezpečné přepnutí ze sítě na ostrov a zpět, schémata, tipy, rady, návody

Zapojení 2x Menic

Příspěvekod Honza_H » úte bře 01, 2022 7:06 pm

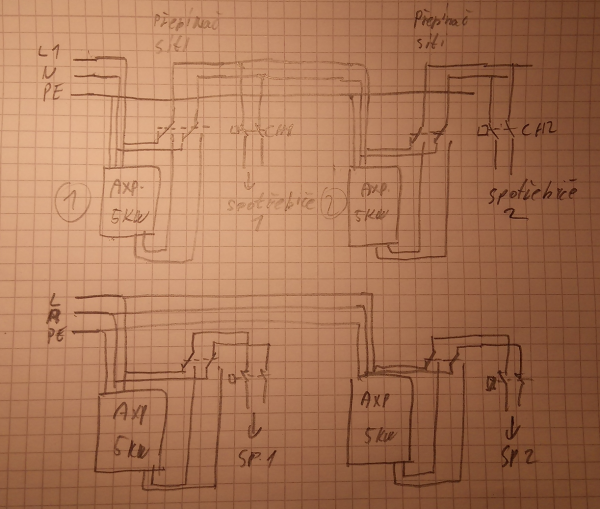

Zdravím ve spolek. Nějak se nemůžu rozhodnout jak zapojit dvě nezávislé elektrárny. Na náčrtku jsou dvě varianty.
Druhá varianta skýtá větší nezávislost jedné elektrárny na druhé a rozumnější rozdělení výkonů. Ale zase nemusí být první elktrárna úplně využita. Po vyčerpání baterií Axp2 budu muset jet na AC.
Třetí varianta je zapojit všechny spotřebiče na druhou elektrárnu a tu napájet z té první, ale to se mi moc nezdá. Zase na druhou stranu by po vyčerpání baterií jednoho, nebo druhého Axperta, bych pořád nepotřeboval AC.
Elektrárny jsou od sebe daleko, tak jediné místo spojení je v domovním rozvaděči.
Doufám, že pochopíte mé dilema jak to zapojit. Předem díky za rady.
Nemáte oprávnění prohlížet přiložené soubory.
FVE 7,6kW, VE 500W, 2x Axpert 4kW, 1x Epewer 2,2 kW, 48x LiFePo 100Ah, 32x LiFePo 280Ah
Uživatelský avatar
Honza_H

Příspěvky: 46
Registrován: ned říj 23, 2016 10:14 am

Re: Zapojení 2x Menic

Příspěvekod vlkazajac » úte bře 01, 2022 7:13 pm

Prepojenie cez dc neprichádza do úvahy. Paralelné prepojenie vzdialených Axpertov je možné ? To by som teda rád vedel.

Napadá ma aspoň jednosmerne pridať výkonnú nabíjačku ac/dc. Síce je to konverzia naviac, ale prečo si nespraviť AAXPERT KING pre občasné použitie :?:
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
Uživatelský avatar
vlkazajac

Příspěvky: 3481
Registrován: úte čer 11, 2013 9:40 pm

Re: Zapojení 2x Menic

Příspěvekod Honza_H » úte bře 01, 2022 7:16 pm

Vzdálenost je mezi domem a garáží. Cca 25m. To asi paraelní spojení neklapne. A co to spojit na straně AC. Vývod AC z prvního do AC vstupu druhého?
FVE 7,6kW, VE 500W, 2x Axpert 4kW, 1x Epewer 2,2 kW, 48x LiFePo 100Ah, 32x LiFePo 280Ah
Uživatelský avatar
Honza_H

Příspěvky: 46
Registrován: ned říj 23, 2016 10:14 am

Re: Zapojení 2x Menic

Příspěvekod vlkazajac » úte bře 01, 2022 7:17 pm

Veď na to sa pýtam a mám pochybnosti o prepojení kariet. Je nevyhnutné pre sfázovanie.
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
Uživatelský avatar
vlkazajac

Příspěvky: 3481
Registrován: úte čer 11, 2013 9:40 pm

Re: Zapojení 2x Menic

Příspěvekod Soban » úte bře 01, 2022 9:10 pm

Já bych to vyřešil šalamounsky.....

U toho prvního měniče bych dal přepínač a to vedení k tomu druhému bych mohl přepínat na DS a nebo na výstup toho prvního měniče.

Pokud ty měniče napájí jiné samostatné zařízení tak na sfázování je to jedno když druhý bude mít trochu jinou fázi.
3,6kWp ::pv:: ((600Wp = 4x 150Wp 2S2P) + 500Wp + 500Wp + (2kWp = 4x 500Wp 4S)) | REVO VM3200-24, 3,2kW/24V | 7872Wh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
?
Soban

Příspěvky: 912
Registrován: pon úno 07, 2022 10:11 pm
Bydliště: Zlaté Hory

Re: Zapojení 2x Menic

Příspěvekod marko250 » úte bře 01, 2022 9:25 pm

Jen samostatně,žádné paraelní spojení nejde vytvořit mezi nimi bez společné baterky a karet.Čili jeden pověsit na jednu fázi a druhý na druhou a dvě baterky.Popřípadě přez stykače ten jeden hodit na dvě fáze a druhý na tu poslední fázi.25m bych tahal kabel od panelů,je to hrana.
9780kWp/JZ-50°/20xChaori 230 ,JV-90°/12xJinkoSolar 225 + <JZ-90° /8xGWL / Sunny Mono 310, regl Midnite Classic 150<89A> a MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
Uživatelský avatar
marko250

Příspěvky: 3122
Registrován: ned led 12, 2014 7:41 pm
Bydliště: Hlučín

Re: Zapojení 2x Menic

Příspěvekod Honza_H » stř bře 02, 2022 6:33 am

Soban píše:Já bych to vyřešil šalamounsky.....

U toho prvního měniče bych dal přepínač a to vedení k tomu druhému bych mohl přepínat na DS a nebo na výstup toho prvního měniče.

Pokud ty měniče napájí jiné samostatné zařízení tak na sfázování je to jedno když druhý bude mít trochu jinou fázi.


Díky, takhle to zkusím udělat. Použiju stykače a zkusím to automatizovat. Možná by šlo použít k řízení stykačů relé axpertů??? Samozřejmě navzájem blokovaných.
FVE 7,6kW, VE 500W, 2x Axpert 4kW, 1x Epewer 2,2 kW, 48x LiFePo 100Ah, 32x LiFePo 280Ah
Uživatelský avatar
Honza_H

Příspěvky: 46
Registrován: ned říj 23, 2016 10:14 am

Re: Zapojení 2x Menic

Příspěvekod Soban » stř bře 02, 2022 7:22 am

Jsem to myslel tak že tam dáš přepínač a budeš to přepínat ručně podle toho co bude v danou dobu výhodnější.
Protože kdyby jsi to chtěl automatizovat tak by to musel řídit někdo kdo bude mít znalosti jak jsou jednotlivé baterky na tom atd....
3,6kWp ::pv:: ((600Wp = 4x 150Wp 2S2P) + 500Wp + 500Wp + (2kWp = 4x 500Wp 4S)) | REVO VM3200-24, 3,2kW/24V | 7872Wh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
?
Soban

Příspěvky: 912
Registrován: pon úno 07, 2022 10:11 pm
Bydliště: Zlaté Hory

Re: Zapojení 2x Menic

Příspěvekod Honza_H » stř bře 02, 2022 7:46 am

Teď nevím podle čeho spíná relé na Axpertu, ale pokud jede na síť tak by se to přeplo. Logika by byla následující: pokud jede první na baterii tak krmí druhý z AC výstupu. Pokud se vybije a přepne na síť tak se přemostí stykačem. Aby přes něj netekl celý výkon zbytečně. Druhý by bohužel nemohl napájet spotřebiče prvního.
FVE 7,6kW, VE 500W, 2x Axpert 4kW, 1x Epewer 2,2 kW, 48x LiFePo 100Ah, 32x LiFePo 280Ah
Uživatelský avatar
Honza_H

Příspěvky: 46
Registrován: ned říj 23, 2016 10:14 am

Re: Zapojení 2x Menic

Příspěvekod Soban » stř bře 02, 2022 10:02 am

Podle mě pokud to nechceš řídit podle kapacity baterky třeba při 1/2 přepnout na DS tak je to zbytečné však ten první se přepne na bypas.
A ruční přepínač pak stačí, při odstávce prvního to ručně přepneš....
3,6kWp ::pv:: ((600Wp = 4x 150Wp 2S2P) + 500Wp + 500Wp + (2kWp = 4x 500Wp 4S)) | REVO VM3200-24, 3,2kW/24V | 7872Wh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
?
Soban

Příspěvky: 912
Registrován: pon úno 07, 2022 10:11 pm
Bydliště: Zlaté Hory

Re: Zapojení 2x Menic

Příspěvekod Honza_H » stř bře 02, 2022 10:14 am

To je pravda, stejně je přepínač v baráku, takže při poruše zůstanu funkční a bypas to utáhne při přepnutí na DS. Udělám to jak píšeš. Díky.
FVE 7,6kW, VE 500W, 2x Axpert 4kW, 1x Epewer 2,2 kW, 48x LiFePo 100Ah, 32x LiFePo 280Ah
Uživatelský avatar
Honza_H

Příspěvky: 46
Registrován: ned říj 23, 2016 10:14 am

Re: Zapojení 2x Menic

Příspěvekod Soban » stř bře 02, 2022 10:56 am

Záleží jaké máš preference, jaký tam bude max odběr.
Prostě já bych zkombinovat to tvoje schéma a na ten přívod z baráku do garáže dal přepínač na DS a nebo ten měnič.

PS. Doufám že jsem to pochopil správně že ten druhý bude v garáži.....
3,6kWp ::pv:: ((600Wp = 4x 150Wp 2S2P) + 500Wp + 500Wp + (2kWp = 4x 500Wp 4S)) | REVO VM3200-24, 3,2kW/24V | 7872Wh *batt* (2x 12V/200Ah AGM) + 25.6V/120Ah LiFePO4 | Jak nepostavit FVE Zlaté Hory :home:
?
Soban

Příspěvky: 912
Registrován: pon úno 07, 2022 10:11 pm
Bydliště: Zlaté Hory

Re: Zapojení 2x Menic

Příspěvekod Honza_H » stř bře 02, 2022 11:07 am

První je v garáži ale vede do domovního rozvaděče. Ten teď táhne celý dům. Přidávám nový na dům s větším výkonem a baterií u domovního rozvaděče. Takže všechny kabely mám v jednom místě. Vývod do garáže, přívod z Axperta z garáže, vývod do FVE domu a přívod z Axperta doma. Teď jen jak napojit ten doma, aby se vytěžil i ten v garáži. A to si myslím vyřeší tvůj návrh přepínače.
FVE 7,6kW, VE 500W, 2x Axpert 4kW, 1x Epewer 2,2 kW, 48x LiFePo 100Ah, 32x LiFePo 280Ah
Uživatelský avatar
Honza_H

Příspěvky: 46
Registrován: ned říj 23, 2016 10:14 am

Re: Zapojení 2x Menic

Příspěvekod proasnet » stř bře 02, 2022 3:14 pm

vlkazajac píše:Prepojenie cez dc neprichádza do úvahy. Paralelné prepojenie vzdialených Axpertov je možné ? To by som teda rád vedel.

Napadá ma aspoň jednosmerne pridať výkonnú nabíjačku ac/dc. Síce je to konverzia naviac, ale prečo si nespraviť AAXPERT KING pre občasné použitie :?:


Ano je. Mám to potvrzené. Ne tedy na dálku, ale i když nepodporují paralel, tak BAT +- se paralelně propojit můžou, sdílet baterii. Za předpokladu stejně nastavených nabíjecích napětích.
JV 1,38kWp + 1,1kWp JZ 700Wp, iSolar SMV 3KW 24V Plus, MPP Solar PIP3024MSXE , panely Chaori, CanadianSolar, Lifepo4
?
proasnet

Příspěvky: 208
Registrován: čtv kvě 27, 2021 11:06 am
Bydliště: Je to neobvyklé, jsem Čech žijící na Slovensku..Rajecké T.

Re: Zapojení 2x Menic

Příspěvekod vlkazajac » stř bře 02, 2022 8:10 pm

Hej, ale otázka podľa schém je iná - prepojenie dvoch Axpertov v jednej fáze AC. Ide to na diaľku ? Asi nie.
750 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1950 Wp, 2 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
5995 kWh za meničmi za posledné 2 roky.
Uživatelský avatar
vlkazajac

Příspěvky: 3481
Registrován: úte čer 11, 2013 9:40 pm
