CellLog 8

[abrams]

Zdravím ,

jak stáhnout data z CellLogu 8 do počítače :

1. připojit CellLog 8 do počítače
2. spustit program LogView - odklikat případné errory
3. vlevo nahoře kliknout na Device - Choose device and port
4. ze seznamu vybrat Junsi CellLog 8 a Connection port vybrat port s pořipojeným CellLogem - close
5. tlačítkem menu na CellLogu : Log Files - ...... (požadovaný soubor) - File Transmit
6. po přenesení dat do LogViewu by se měl zobrazit graf .

Snad Vám to trochu pomůže , mě to takhle funguje .

Elektronům zdar

[luge]

Vďaka.Konečne som v grafoch.
2s 26,27 3,284 3,278 3,288 3,277 3,284 3,284 3,291 3,284
4s 26,271 3,284 3,278 3,289 3,277 3,284 3,284 3,291 3,284
6s 26,27 3,284 3,278 3,288 3,277 3,284 3,284 3,291 3,284
8s 26,271 3,284 3,278 3,289 3,277 3,284 3,284 3,291 3,284
10s 26,271 3,284 3,278 3,289 3,277 3,284 3,284 3,291 3,284

[mopadzi]

Ahojte, nezaobíral se někdo protokolem komunikace cellog-pc. Rád bych to použli pro hlídání baterek v PLC systému co mi řídí zybtek baráku...díky

[abrams]

Zdravím ,

tak jsem trochu vytunil můj Celllog aby mi nerozbalancovával baterie .
Po výměně rezistoru 2k2 za 10k :
Čl. 1. = 0,03mA
Čl. 2. = 0,04mA
Čl. 3. = 0,03mA
Čl. 4. = 0,03mA
Čl. 5. = 0,03mA
Čl. 6. = 6,30mA
Čl. 7. = 0,03mA
Čl. 8. = 0,87mA

Před úpravou

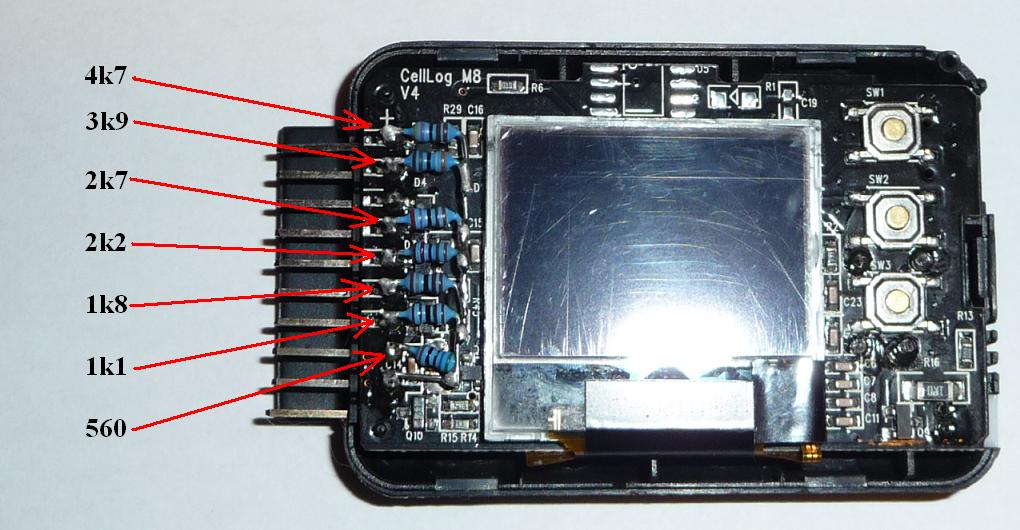

Po doplnění dalších sedmi rezistorů vypadá výsledek takto :
Čl. 1. = 5,86mA
Čl. 2. = 6,04mA
Čl. 3. = 5,53mA
Čl. 4. = 6,05mA
Čl. 5. = 6,13mA
Čl. 6. = 6,60mA
Čl. 7. = 5,95mA
Čl. 8. = 6,41mA

Po úpravě

Odběr z každého članku je mnohem vyrovnanější než-li před úpravou .

Elektronům zdar

[007ToMMaS]

Nemala táto úprava nejaký vpliv na merané veličiny?

[abrams]

Zdravím ,

nejspíš nemá , a ikdyby , tak zanedbatelný . Unidíme časem jak se to projeví ... .

Elektronům zdar

[Pan Taum]

Tak tomu říkám úprava To by číňánci čuměli jako puky. A kdybys to chtěl hnát do extrému, můžeš místo odporů dát trimry, a vyladit spotřebu na mikroampery, to už by byl pořádnej overkill.

[lwq]

Otazka kolik mA trimry zvladnou ... Overkill by bylo tam misto odporu vytahnout vodice k desce, kdy by byly treba MOSFETy co by ridilo Arduino na zaklade aktualne namerenych velicin, tedy by si to system sam kontroloval, aby baterky byly dokonale v lajne

[abrams]

Otazka kolik mA trimry zvladnou ... Overkill by bylo tam misto odporu vytahnout vodice k desce, kdy by byly treba MOSFETy co by ridilo Arduino na zaklade aktualne namerenych velicin, tedy by si to system sam kontroloval, aby baterky byly dokonale v lajne

Zdravím ,

trimry by to zvládly v pohodě , ale do toho pidi-prostoru v Celllogu se nevejdou .
Vymýšlet nějaký totál nano monitoring pro tento účel se mi zdá poněkud absurdní , né ? Proč dělat věci jednoduché , když to jde složitě .

Byl jsem na Ampéru ... HRŮZA kam sem se podíval samej počítač . Uklidnil jsem se u výprodeje součástek na stánku Ben technická literatura a radost mi udělaj chlapík s nabídkou retro elektro-instalačních komponentů z minulého století .
Taky jsem pokecal s Elektro-mobilistama ... chjo já chcu taky tankovat e- ... snad se dočkáme .

Elektronům zdar

[marko250]

Bojuji s alarm kontaktem.V cellogu nasteveno min a max V článků a packu,funkce HO(open) a po překročení napětí a blikání OWER kontakt není průchozí.
Teď nevím jestli jsem to špatně z manuálu pochopil ,ale mám za to,že když nastavím alarm na cell high tak se kontakt sepne a mohu přez něj vést ovládací napětí pro jiné zařízení ne? Je ta funkce někde blokovaná?V nastavení času alarmu mám 1min,ale ani s 999 žádný rozdíl.Navíc potřebuji jen sepnout kontakt na bistabilním relé dle stavu článků,tak je stálý tok zbytečný,stejnou činnost bude dělat další cellLog na tomto relé,s tím že jej zase vypne.
A ještě jedna perlička na jednom cellLogu mi leze z alarm portu napětí DC 28V ,jak je tohle možné,od novoty porty nepoužité?
Jdu rači už spát

[rva]

Cellog žádný "kontakt" nemá. Je to výstup (snad) tranzistoru a proto je ho potřeba správně zapojit. Schema je snad v návodu, určitě i tady na foru - i u popisu mojí elektrárny. Takže proudově nepřetěžovat, napěťově nepřetěžovat ( hrozí u 48V systému) a ochranná dioda proti napěťovým špičkám (při spínání cívky relé).

[abrams]

Zdravím ,

aha , o toto jde ... nejsem telepat a neumím doplňovat chibějící informace k plnému pochopení textů .

Nastavení alarmu na "HO(open)" ... měl by být na NO (open) ,
Jak Máš zapojený dvou-vodičový konektor k relé ? Černý na mínus prvního CellLogem měřeného článku a červený na mínus pól relátka a na plus pól relátka patřičné napětí od mínusu daného CellLogu ?
Alarmový výstup není galvanicky oddělený od měřících vstupů při měření vícero CellLogy je nezbitné galvanické oddělení alarm-výstupů od ovládaného relé .

Elektronům zdar

[Frenky]

tady je obrázek


[marko250]

Jak tohle relé donutím spolupracovat s dvěma cellLogy.Jeden bude zapínat dle stavu článků HI a druhý bude rozpínat dle stavu článků LOW.Chci použít napětí ze tří článků(cca9 V), relé se sepne i s dvěma ,ale s jedním už ne.Navíc skutečně jede alarm dle nastavení od 1-999min?To znamená průchod se pak rozepne,to by mě bodlo,protože mě stačí jen impuls?

A to že mě jede z konektoru jednoho cellLogu šťáva, signalizuje nejspíš proražení onoho tranďáku že?To je super od soudruhů z obchodu či číny .Měřil jsem to hned po zastrčení konektoru a koukal jsem na to jako jelen,tři nic a čtvrtý 28V mezi sebou.

[abrams]

Zdravím ,

alarmový výstup je aktivní (zapnutý) jen po dobu trvání poplachu po návratu napětí do limitních stavů alarm ustane .
Nastavení alarmu 1 až 999 minut je další funkcí CellLogu , něco jako kuchiňská minutka po vypršení nastaveného času se spustí alarm na základě vypršeného času , bez ohledu na napětí .

K ovládání zmíněného bistabilního relé nelze CelLogy použít přímo , ale skrze pomocná relátka dle schématu jež poskitl Frenky . Každý CellLog musí mít jedno relé - je celkem jedno je-li na 24V zapojeno na 8článků či 12V zapojené na 4články - činnost při nastavení NO v CellLogu je mžiková , spínacími kontakty těchto pomocných relátek lze ovládat zmíněné bistabilní relé .

Jen je zapotřebí patřičné nastavení v CellLogu :

pro zapínání měniče :
System... ALM Output NO ,
SELECT TYPE (podržením tlačítka TYPE) LiFe Alarm Alarm Trigger zaškrtnout Over Voltage , Low Voltage + Difference + Time Over deaktivovat .

pro vypnutí měniče .
System... ALM Output NO ,
SELECT TYPE (podržením tlačítka TYPE) LiFe Alarm Alarm Trigger zaškrtnout Low Voltage , Over Voltage + Difference + Time Over deaktivovat .

Takhle nastavené CellLogy budou buť jen zapínat nebo vypínat měnič .
Já tokto používám čtyři CellLogy - dva k vypínání měniče (Low volt alarm) a dva k odpojení FV panelů od reglu (Over votl alarm) .

Elektronům zdar

[marko250]

Děkuji Ti pane takže dobastlit dvě spínací relátka a je vyřešené zapnutí a vypnutí měniče s časovou rezervou pro dobití baterek.
Předpokládám že přímé zapojení ---rozpínací relátko na cellLog / kolébkáč měniče, by taky mohlo fungovat v módu Alarm Difference,kdy jede alarm v rozdílové hodnotě nastaveného napětí.Stačilo by nastavit LOW 2,9-3,2V a v tomto rozmezí by byl kolébkáč rozpojený.Jakmile by napětí článků poskočilo přez 3,2V relátko by cellLog vypl a tím by se obnovil kolébkáč měniče,mýlím se v něčem?Samozřejmě to bude jen jedním CellLogem na osm baterek a tím pádem,hrozí zákeřnost od zbývajících baterek.Jen si to potřebuji ujasnit

[abrams]

Děkuji Ti pane takže dobastlit dvě spínací relátka a je vyřešené zapnutí a vypnutí měniče s časovou rezervou pro dobití baterek.
Předpokládám že přímé zapojení ---rozpínací relátko na cellLog / kolébkáč měniče, by taky mohlo fungovat v módu Alarm Difference,kdy jede alarm v rozdílové hodnotě nastaveného napětí.Stačilo by nastavit LOW 2,9-3,2V a v tomto rozmezí by byl kolébkáč rozpojený.Jakmile by napětí článků poskočilo přez 3,2V relátko by cellLog vypl a tím by se obnovil kolébkáč měniče,mýlím se v něčem?Samozřejmě to bude jen jedním CellLogem na osm baterek a tím pádem,hrozí zákeřnost od zbývajících baterek.Jen si to potřebuji ujasnit

Zdravím ,

Difference Alarm v CellLogu se nastavuje v mV a hlídá napěťový rozdíl mezi nejsilnějším a nejslabším článkem - pokud rozdíl přesáhne nastavenou mez = alarm . Nikoli že je alarm sepnutý od do napětí článku/ů .

Pomocnými relátky je potřeba osadit všechny CellLogy - s výstupy relátek (spínacími i rozpínacími kontakty) lze poté dělat cokoli nezávisle na napěťových hladinách CellLogů jechž tak může být v systému nekonečno .

Bistabilní relé přemosťuje kolébkový vypínač v měniči na spínaném obvodu který chceme ovládat - kolébkový vypínač funguje dál , jen při automatickém ovládání musí být v poloze OFF .

Elektronům zdar

[marko250]

Tak velké díky abramsi za trpělivost,pár vrásek přibylo než jsem pochopil jak ty toky jdou,ale automatické ovládání je hotovo.Jen stačilo hned u frenkiho obrázku říct,že se má dát čený vývod z konektoru alarmu pryč.Na plus pól cívky relátka přivést odpovídající kladné napětí,počítané od mínusu vývodu baterek nahoru.

[abrams]

Zdravím ,

rádo se stalo od toho tu sme a ať slouží .

Elektronům zdar

[marko250]

Co děláte s mizejícím displejem? Jde to řešit nějak vnitřně v celllogeru?
