Re: Smart Shunt INA226

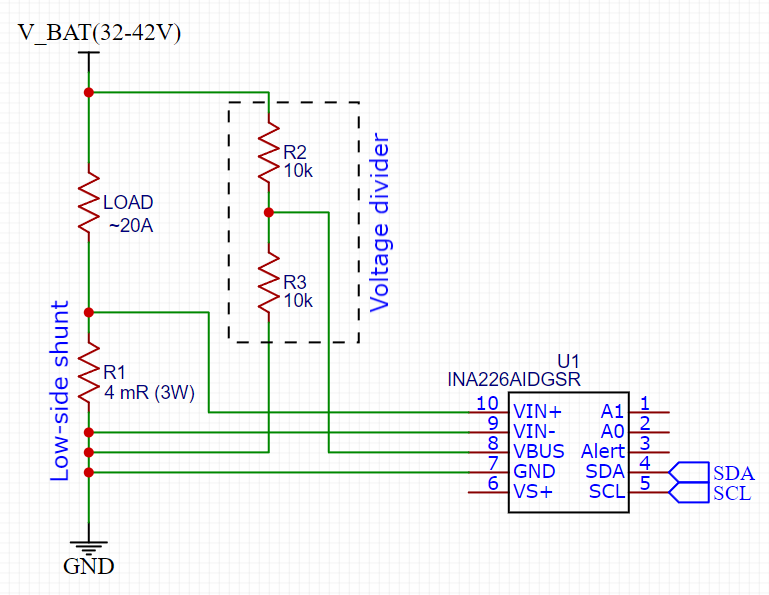

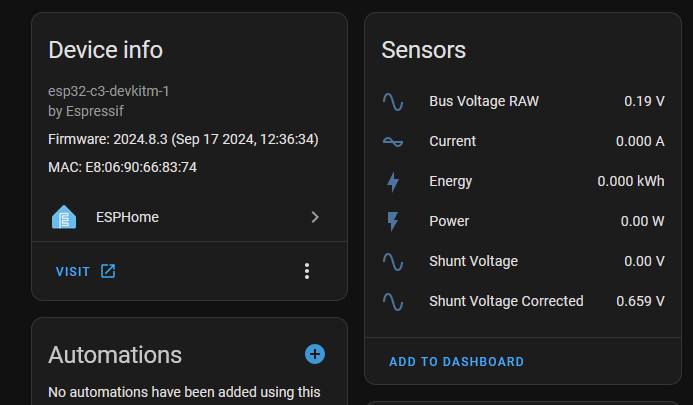

Bol tam odporový delič 22k a 10k.rva píše: ↑úte zář 17, 2024 10:25 am Asi měříš jen proud, napětí z panelů totiž asi přesáhne dovolené napětí na vstupu. A máš to zapojené dle doporučeného schématu? Já neměl propojené země u měřené strany a napájení modulu a výstup plaval s teplotou.
https://www.ti.com/lit/ds/symlink/ina226.pdf
MUST PV1800 VHM 48V 5.5kW, 5.52kWp (12x TPL mono 460W, 2S2P východ, 2S4P juh), 16x 280 Ah LiFePO4 (14.3 kWh) BMS JBD-AP21S001-L21S-200A-B, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 09/2024 = 7.5 MWh AC
-
- Příspěvky: 1573
- Registrován: pát lis 11, 2022 8:14 am
- Lokalita: Hlohovec, SR
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5520
- Kapacita baterie [kWh]: 14
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlohovec, SR
Re: Smart Shunt INA226

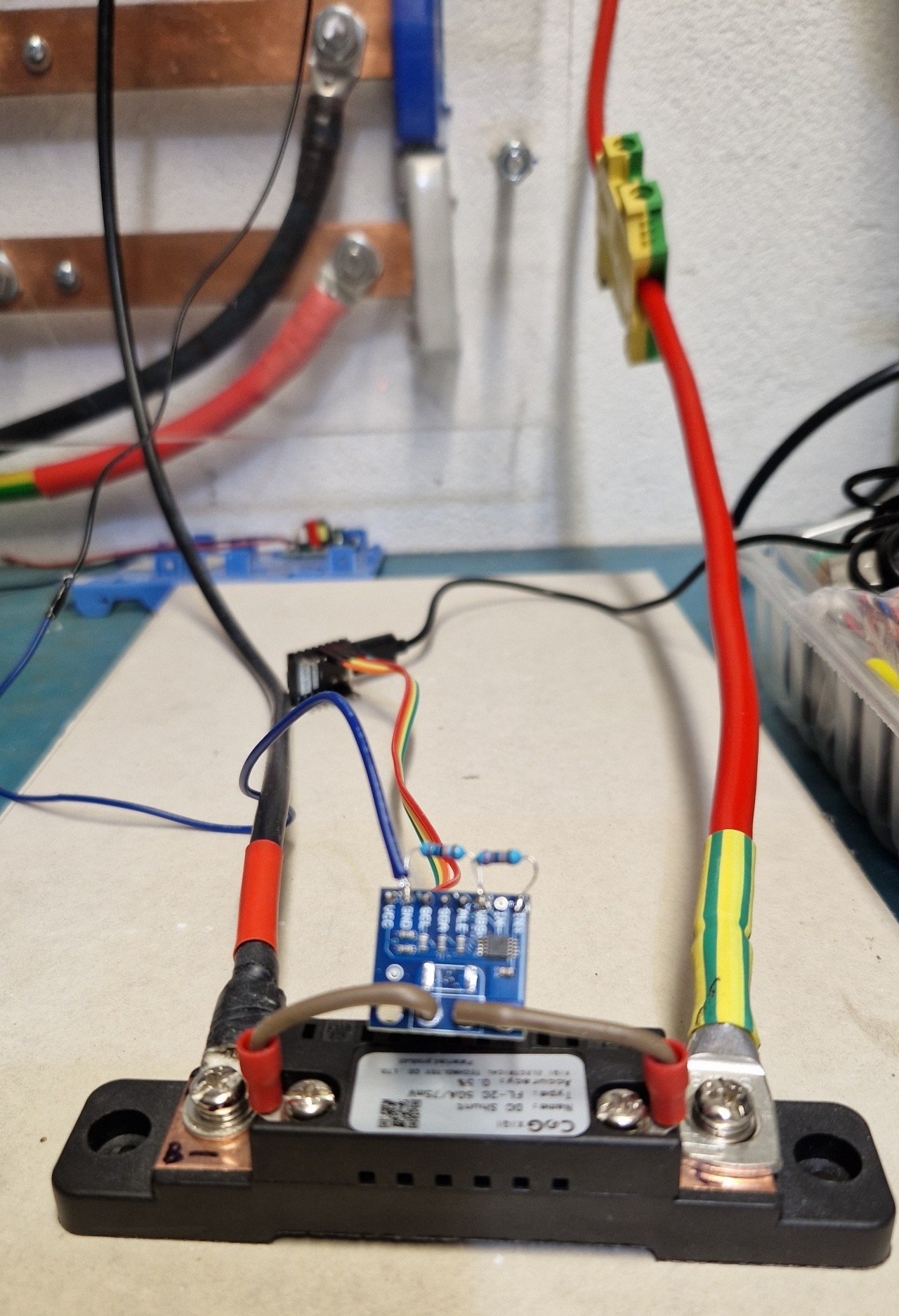

Druhý test zajtra ráno 51V z lab. zdroja to prežilo v pohode. Pre istotu som upravil delič na 220k a 100k. Dnes ráno to zhorelo keď MPPT zaradilo druhý prevodový stupeň a napätie poskočilo z 55V na 78V. 78V za deličom bude cca 22.8V, INA226 má limit 36V.
EDIT: dávam do pozornosti kombináciu červený vodič a ŽZ zmršťovačka
EDIT: dávam do pozornosti kombináciu červený vodič a ŽZ zmršťovačka
MUST PV1800 VHM 48V 5.5kW, 5.52kWp (12x TPL mono 460W, 2S2P východ, 2S4P juh), 16x 280 Ah LiFePO4 (14.3 kWh) BMS JBD-AP21S001-L21S-200A-B, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 09/2024 = 7.5 MWh AC
-
- Příspěvky: 1573
- Registrován: pát lis 11, 2022 8:14 am
- Lokalita: Hlohovec, SR
- Systémové napětí: 48V
- Výkon panelů [Wp]: 5520
- Kapacita baterie [kWh]: 14
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Hlohovec, SR
Re: Smart Shunt INA226
Druhý kus nezhorel, ale nemeral vôbec prúd. A veľmi sa hriali 2 rezistory ktoré sú pripojené na piny A0 a A1. Mám ešte jeden kus, vyskúšam aj ten. Ale vyzerá to, že som si vytiahol čierneho Petra :/ Keď som pozeral hodnotenia na Ali, takmer všetci predajcovia týchto dosiek majú dosť veľa rovnakých skúseností ako ja. Takže radšej kúpiť originál.
MUST PV1800 VHM 48V 5.5kW, 5.52kWp (12x TPL mono 460W, 2S2P východ, 2S4P juh), 16x 280 Ah LiFePO4 (14.3 kWh) BMS JBD-AP21S001-L21S-200A-B, SW: Home Assistant na Synology DS923+ ku tomu ESPHome, Tasmota, MariaDB, InfluxDB, Telegraf, Grafana, Zigbee2MQTT..., HW: ESPlan (ESP32 + LAN 8720 + RS485 + UART). Nejaké moje projekty: MUST-ESPhome, ELTEK Flatpack2 ESPhome, ESP32-EMON, PZEM-017@WiFi, diyBMS-CurrentShunt-ESPhome 01/2023 -> 09/2024 = 7.5 MWh AC
-
- Příspěvky: 3871
- Registrován: úte dub 23, 2013 10:21 am
- Lokalita: Kousek od Lysé nad Labem
- Systémové napětí: 48V
- Výkon panelů [Wp]: 46000
- Kapacita baterie [kWh]: 40
- Chci prodávat energii: NE
- Chci/Mám dotaci: NE
- Bydliště: Kousek od Lysé nad Labem
Re: Smart Shunt INA226
To je divné. Zkusil bych to ze začátku bez měření napětí. Na těch odporech 10 kOhm k A0 a A1 pak nemůže být vyšší napětí než napájecí 5 V a pak výkon 0,0025 W, což by je zahřát nemělo.
_______________________________________________________________________
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
43 kWp, LiFePO4 46 kWh,
EPSolar 60 A/150 V ET6415N + 3x Isolar SM II (5 kW, 450 V, 80 A) + Axpert PIP 5048MS
-
