Test meničov DC/AC s kompresormi

Měniče stejnosměrného proudu na střídavý proud, porovnání účinnosti, ztráty, optimalizace použití měničů, střídače v UPS - záložní zdroje.

Test meničov DC/AC s kompresormi

Příspěvekod vlkazajac » stř led 14, 2015 9:33 pm

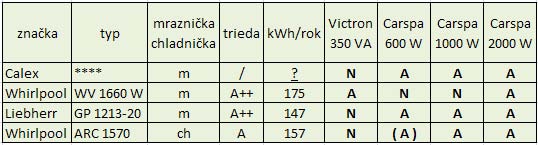

Z rozličných dôvodov som si postupne obstaral viac meničov, ktoré som odskúšal na napájanie všetkých možných spotrebičov v domácnosti. Samozrejme, najviac zábavy bolo s kompresorovými chladničkami a mrazničkami. Celkom prirodzene ma napadlo spraviť krížový test tohto hardware, ktorý by mohol poslúžiť niekomu pri realizácii ostrovného systému. V teste sú komponenty podľa jednoduchého výberu - čo dom dal. Pre detaily otvorte prosím prílohu, dozviete sa viac.
TEST MENICOV.jpg

TEST MENICOV.pdf
(505.32 KiB) 449 krát
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1504
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 155

Re: Test meničov DC/AC s kompresormi

Příspěvekod kodl69 » stř led 14, 2015 10:29 pm

Takže jestli jsem to pochopil správně, tak mražák whirpool má frekvenční měnič nebo tak něco, a všechno ostatní má větší pokles napětí při rozběhu než historická calex. Zajímavé info potvrzující to co mi tvrdí chlaďař, že kompresory jsou vlastně všechny stejný. Aby bylo měření opakovatelný, mělo by být i uvedeno, jak dlouho byl před spuštěním kompresor v klidu (vyrovnání tlaku v soustavě)
ostrov 3000Wp neustále ve stádiu zrodu: 6x noark CHSM6610P250, 6x250Wp z I4wifi, 4x auria 120Wp, midnite classic 150 lite+whizbang jr., 16S a různě P cca 300Ah Winston, Powerjack 8kW (reálně 6kW po úpravě). 48V DC rozvody a spotřebiče.
kodl69

Příspěvky: 2462
Registrován: sob črc 19, 2014 7:56 pm
Reputation: 169

Re: Test meničov DC/AC s kompresormi

Příspěvekod vlkazajac » stř led 14, 2015 10:36 pm

Z tabuľky možno odčítať dobu kľudu = perióda - beží
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1504
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 155

Re: Test meničov DC/AC s kompresormi

Příspěvekod vlkazajac » čtv led 15, 2015 12:25 pm

Je pekne, zdá sa, že sa blížia lepšie časy ))
Vystihol som na dnešnom zázname troch "páchateľov" - kompresory, ako sa postupne zapli na meniči 2000W. Možno tam vidieť, aké sú tri lupance rozdielne.
tri kompresory.jpg

tri kompresory .pdf
(1.22 MiB) 133 krát
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1504
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 155

Re: Test meničov DC/AC s kompresormi

Příspěvekod kodl69 » čtv led 15, 2015 5:09 pm

to máš jako tolik mražáků? cca 2 prasata a půl krávy v mražáku, nebo 0,5t zeleniny? Já se snažím potraviny uchovávat energeticky neutrálně - sežrat co nejdřív, příp. zavařit, naložit a vyudit.. Na půl prasete potom stačí 60l mražáček v kombiledničce.
Naposledy upravil kodl69 dne čtv led 15, 2015 5:30 pm, celkově upraveno 1
ostrov 3000Wp neustále ve stádiu zrodu: 6x noark CHSM6610P250, 6x250Wp z I4wifi, 4x auria 120Wp, midnite classic 150 lite+whizbang jr., 16S a různě P cca 300Ah Winston, Powerjack 8kW (reálně 6kW po úpravě). 48V DC rozvody a spotřebiče.
kodl69

Příspěvky: 2462
Registrován: sob črc 19, 2014 7:56 pm
Reputation: 169

Re: Test meničov DC/AC s kompresormi

Příspěvekod vlkazajac » čtv led 15, 2015 5:28 pm

Pretože chladnička je jednopriestorová, teda bez obvyklej "búdky" vnútri výparníka, je jedna mraznička nevyhnutnosť. Tá stará Calexka je ponechaná doma len z úcty k rokom, nepoužíva sa, len som ju oprášil do toho testu. A s tou najnovšou stredne velkou mám vznešené plány do blízkej budúcnosti, dám vedieť neskôr.
Je pravda, že klobásy hlceme veľmi radi a mraznička čosi uchová aspoň do začiatku leta. Okrem obvyklých hlúpostí máme štandardne zásobu jahôd a hríbov na celý rok a samozrejme ryby, máme na ne zdroj hlavne v lete. Myslím, že je to zmysluplné využitie a ja ako solárnik zbieram dobré body pred gazdinou, keď cca 9 mesiacov zima padá zadarmo ( ehm..... ) z neba. A musím povedať, že gazdiná sa snaží, mám ( ja + 3 ) doma excelentnú kuchyňu.
Mimochodom, mrazničku Whirlpool som dostal s výraznou zľavou, oplatilo sa.
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1504
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 155

Re: Test meničov DC/AC s kompresormi

Příspěvekod vlkazajac » ned kvě 13, 2018 8:33 pm

Vždy som sa domnieval, že pre dobrý ostrovný systém sú potrebné dva meniče. Nie je dobre možné splniť súčasne nárok na vysoký výkon systému a nízku spotrebu počas dlhej zimnej noci, alebo počas prevádzkového kľudu domácnosti. Úsporné režimy, ktoré ponúkajú niektoré vyspelé meniče, sa nedajú využiť pri niektorých spotrebičoch, obsahujúcich elektroniku. Môže byť tiež obtiaž nastaviť prahovú hodnotu, na ktorú má menič reagovať.
Využil som všetky meniče, ktoré mám k dispozícii a porovnal som ich vlastnosti ohľadne spotreby v oblasti nízkych výkonov. Voľne tak naväzujem na test meničov s kompresormi z minulosti. V priebehu roka typicky prevádzkujem dve až tri chladiarenské spotrebiče a TV k tomu podľa stavu batérie. Režim meniča je potom daný náhodným spínaním záťaží cca 0 / 35 / 45 / 50 / a 85 ( TV ) W. O tom, ktorý menič je možno kedy použiť, som referoval. Výsledky dnešného merania sú k dispozícii a možno už kombinovať optimálnu zostavu. To už nechám na Vás, môžete sa zamyslieť.
Bolo by ideálne urobiť meranie s reálnymi spotrebičmi. To by trvalo príliš dlho. Preto som zvolil skúšku s výlučne ohmickou záťažou a pripájal som postupne žiarovky 40 / 100 / 100 W vo všetkých možných kombináciach. Napätie batérie bolo stabilizované na 27,1 V a len v prípade Carspy 2000 už za súmraku bol zdroj trochu mäkkší. Ibat meraný bočníkom, príkon vypočítaný, výkon za meničom meraný bežným meradlom spotreby a výkonu. Testované boli :
Victron 350 VA, Victron 800 VA ( v grafe modrou – ako inak ... ), Carspa 600 W, Carspa 2000 W ( v grafe červenou ). Slabšiemu meniču prislúcha vždy tenšia čiara. Vodorovná neoznačená os je záťaž meniča vo W.
4 menice.jpg
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1504
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 155

Re: Test meničov DC/AC s kompresormi

Příspěvekod rottenkiwi » pon kvě 14, 2018 11:44 am

Takže na malé výkony, 40120 W je najlepší
Victron 350, Carspa 600 a Victron 800 je na tom porovnateĺne, ale sú vhodné až od 150 W vyššie.

No ale to je pre mňa zlé, lebo Victron 350 mi Whirlpoolku s 1800 VA záberom nerozbehne
a všetko ostatné možem dať na 12 V, takže slabý menič mi netreba a chladničku možem
celý rok nechať na DS.
BTC: 1LWBcqUCX4UiTgzxTmsfyL83KG8DQiq2gd LTC: LX4UmmYHzT293zcJJ4BjTcPTRSHoLWLDn7
Vodík LiFePO charge BMS SEI formation Float IBM Quantum NREL eff. 787 Dreamliner Issue Rado Danilák Online-monitoring
Uživatelský avatar
rottenkiwi

Příspěvky: 1511
Registrován: pát úno 13, 2015 2:24 pm
Bydliště: SO, SK
Reputation: 59

Re: Test meničov DC/AC s kompresormi

Příspěvekod vlkazajac » pon kvě 14, 2018 12:46 pm

Vyzerá to tak, že možno zovšeobecniť jedno pravidlo - pre kolísavú záťaž voliť čo najmenší menič. Ak to nejde, tak to nejde, známa vec...
Príjemne prekvapila Carspa 600W. Za malý peniaz ( menej ako polovicu oproti ekv. Victronu ) má malú spotrebu naprázdno, dobrú účinnosť a skutočne poslúži veľmi dobre.
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1504
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 155

Re: Test meničov DC/AC s kompresormi

Příspěvekod svango » pon kvě 28, 2018 11:43 am

Nazdar,
Mam momentalne nezapojeny menic Carspa SK3000 ak sa chces hrat, tak ho urcite mozem na par dni ozeliet.
Pripadne aj 12V Victron Phoenix 375VA pure sinus.. nakratko chybat nebude ;)
termicky ohrev vody 200 l od roku 2003 - investicia vratena uz 5x na plyne
FVE1 - 1kW na ohrev vody 180+80 l po 3 rokoch este dalsie 3 a bude to spat.
FVE2 - 0.5kW do olova, zivi TV a PC cez 1500W menic - navratvost nebude pokial nebudu lepsie baterie a viac spotrebicov
FVE3 domcek pre maleho - 260W do LiFePO4 a 300W menic. Zivi susicku, svetielka a fontanku, len cez leto, radost maleho - k nezaplateniu
svango

Příspěvky: 56
Registrován: čtv dub 12, 2018 1:44 pm
Bydliště: Trencin
Reputation: 1

Re: Test meničov DC/AC s kompresormi

Příspěvekod vlkazajac » pon kvě 28, 2018 3:25 pm

Ďakujem za ponuku, rád prijímam ! Ak je Carspa 3000 na 24 V a sinusová, bolo by to fajn, doplniť do testu. Posielam SZ.
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1504
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 155
