Mini "hybrid" Púchov 2*270W

[trud]

Niektorý ste čítali moju tému o stavbe batérie z článkov lilon 18650.
http://forum.mypower.cz/viewtopic.php?f=39&t=2871

Posledné dni som začal kompletovať moju malú solárnu elektrárničku 2*270W, je to „hybridný“ ostrov. Elektrina je dodávaná do obývačky kde je na menič napojená TV, satelit, router, zosilovač a repro,xbox,PC....samozrejme nebeží všetko naraz . „Hybridný“ preto lebo pri poklese napätia na batérii a nedostatku výkonu zo slnka (zimné obdobie) bude batéria podporená nabíjačkou zo siete. Prebytky sú ukladané zatiaľ do elektrického skútra . Batéria je cca 1,8 kWh, zatiaľ 168 článkov 18650. V zásuvke mám ďalších 56 kusov, takže onedlho rozšírim. Plánujem objednať ešte 4*7 kusov, každých 7ks od iného výrobcu, po roku vyhodnotím ktoré 18650 najlepšie znášajú solárny systém. Regulátor je PWM EPsolar 20A/24V, menič Victron 375VA.
Pridávam zopár foto, „rozvádzač“ je len v skúšobnej prevádzke, to sa bude ešte upravovať. Odchádzam za pár dní na dovolenku tak nie je kedy, len som to chcel odskúšať. Plne to rozbehnem až v auguste.
Chcem sa spýtať , dá sa komunikačný kábel k EPsolaru
https://www.neosolar.sk/epsolar-usb-komunikacny-kabel
predľžiť na cca 15m?

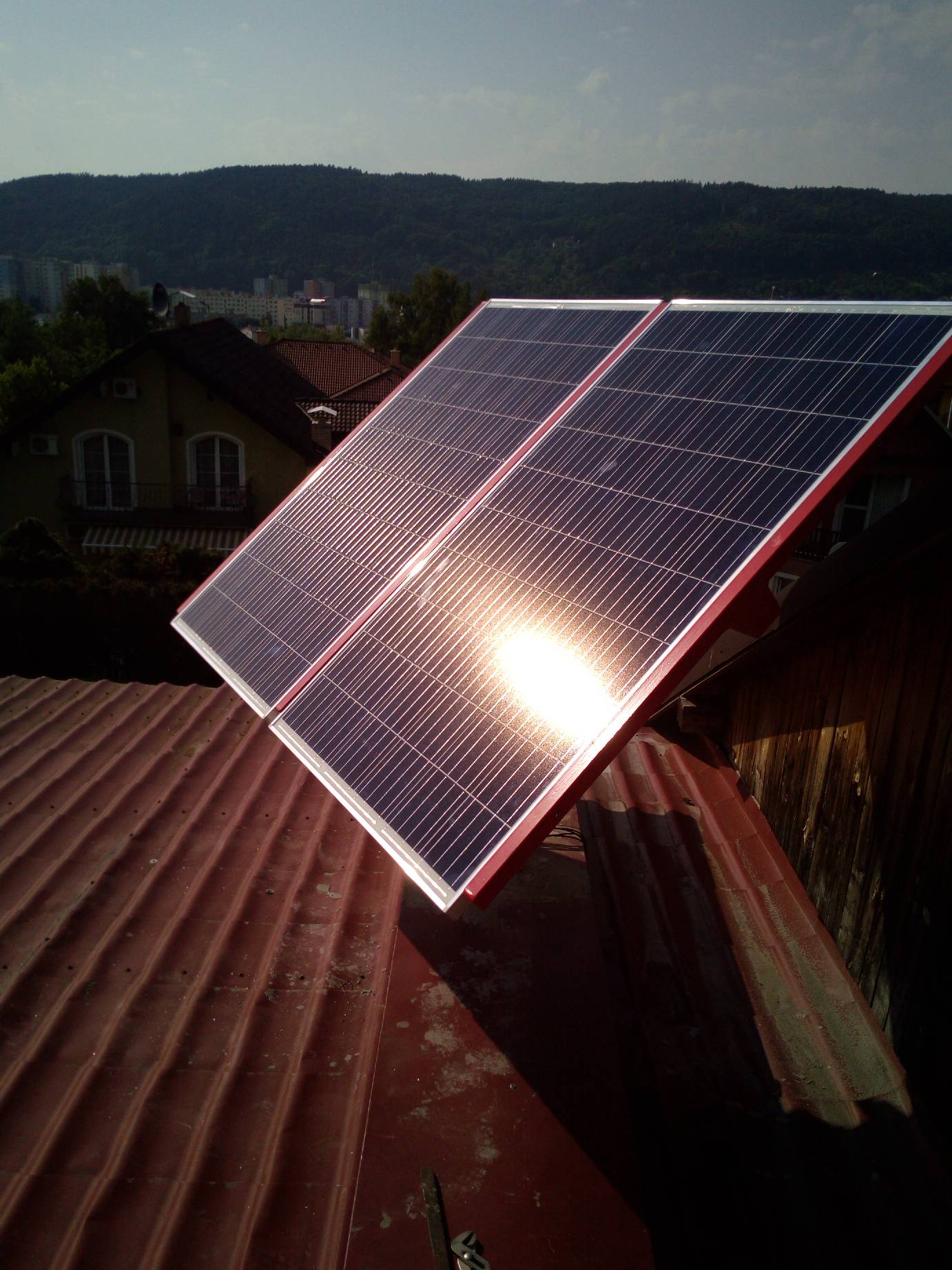

Tak sľúbené foto 

[marko250]

Si si istý zakotvením stojanu?Silný poryv větru a vyškubne Ti to i s kotvama.Jinak zbytečně nakupuješ nové baterky za plnou cenu Ota má k dispozici baterky.Samozřejmě ,pokud chceš zkoumat články různých výrobců tak jo,ale pár procentní rozdíl v těch opravdových(né podvodné), nebude ve výsledku moc k hraní.

[trud]

Tie 4 srobenia sú cca 80cm v obvodovom mure...a zaliate v betóne.

[Frenky]

Ahoj
Nedá mi to, abych nezareagoval. Mám pár připomínek

1) Kotvení takové to nohy do 80 cm asi stačí, ale stejně si myslím, že při závanu nějakého pořádného větru to uletí. Doporučuji pojistit nějakými kotevními lanky. Je to dost vysoké a dost velká plocha. Uvidíš co to bude dělat při větru. Kamarádovi podobná konstrukce převrátila celou pergolu, také tomu nechtěl před tím věřit.
2) Rozvaděč v tvém podání je opravdu trochu zvláštní. Toto není rozvaděč, to je pouze DIN lišta přistřelená do zdi. Viz wiki https://cs.wikipedia.org/wiki/Rozvad%C4%9B%C4%8D_(elektrotechnika) a příslušné normy.
3) Doporučuji také prostudovat příslušné normy ohledně jištění, barevného značení kabelů a podobně. Nikde na obrázku nevidím zemnění střídače a jištění výstupu střídače (220V).
4) Měnič SINUS Victron Energy Phoenix VE.Direct 375VA 24V je hybridní? Asi ne, tak proč ten nadpis příspěvku "Mini hybrid"?

K prodloužení USB zařízení lze s úspěchem použít tento aktivně napájený prodlužovací kabel https://www.alza.cz/premiumcord-usb-3-0-repeater-15m-prodluzovaci-d3041619.htm?o=1

Snad jsem tě moc neznechutil, ale napsat jsem to musel, mé oko a hlava mi nedá. Promiň.

[mobilik]

A ja rozmyslam odkial poznam tie svere garazove. A uz viem.
Drzim ti palce. Nech to slape k spokojnosti.

Odoslané z Lenovo P2a42 pomocou Tapatalku

[ota]

Blahopřeji ke zprovoznění.
Moje první instalace byla prodrátovaná velmi podobně.
Bylo by ale super udělat to hezky a správnými vodiči. Na to určitě dojde až to budeš příště předělávat.

Závitové tyče by měly být z co nejlepší oceli. Nikoli obyčejná hlína z hobbymarketu.

[trud]

Slovo hybridný je v úvodzovkách " a to preto že batérie sú dobíjané aj zo siete, teda budú..v zime, teraz mam elektriny že neviem čo s nou Stojan teda ešte spevním, ono to na foto nie je moc dobre vidiet ale ten stojan je tak z polovice skovaný za tým stítom a v smere vetra je ešte o 10 metrov velká koruna stromu. Mám však podobné obavy a ešte to dáko poriešim. "Rozvadzač" je len taká hračka idem v pondelok na dovču a chcel som to otestovať. Vypnem to a dorobím po dovolenke .

[FRSO]

Ahoj
Nedá mi to, abych nezareagoval. Mám pár připomínek

1) Kotvení takové to nohy do 80 cm asi stačí, ale stejně si myslím, že při závanu nějakého pořádného větru to uletí. Doporučuji pojistit nějakými kotevními lanky. Je to dost vysoké a dost velká plocha. Uvidíš co to bude dělat při větru. Kamarádovi podobná konstrukce převrátila celou pergolu, také tomu nechtěl před tím věřit.
2) Rozvaděč v tvém podání je opravdu trochu zvláštní. Toto není rozvaděč, to je pouze DIN lišta přistřelená do zdi. Viz wiki https://cs.wikipedia.org/wiki/Rozvad%C4%9B%C4%8D_(elektrotechnika) a příslušné normy.
3) Doporučuji také prostudovat příslušné normy ohledně jištění, barevného značení kabelů a podobně. Nikde na obrázku nevidím zemnění střídače a jištění výstupu střídače (220V).
4) Měnič SINUS Victron Energy Phoenix VE.Direct 375VA 24V je hybridní? Asi ne, tak proč ten nadpis příspěvku "Mini hybrid"?

K prodloužení USB zařízení lze s úspěchem použít tento aktivně napájený prodlužovací kabel https://www.alza.cz/premiumcord-usb-3-0-repeater-15m-prodluzovaci-d3041619.htm?o=1

Snad jsem tě moc neznechutil, ale napsat jsem to musel, mé oko a hlava mi nedá. Promiň.

Zdravím Frenky, no asi měl jen zelené vodiče, tak jsou zelené, ale já bych si aspoň označil + a -, důležité je mít pojistku mezi reg a aku a pak třeba výstup z regulátoru pro spotřebiče 24V, zemnit měnič Victron je potřeba dle spotřebičů, pro spotřebiče třídy II není potřeba zemnit měnič, výstup Victron měničů nejistím ani já, není potřeba, měniče mají elektronickou pojistku pro přetížení a ochranu proti zkratu, stačí pojistka od aku k měniči pro dvojnásobný proud měniče. Jinak ten jeho měnič není hybridní, to jsou až multiplusy a vyšší třída.

[ome]

Tiez sa prihovaram za to kotvenie (nerez) lankami. Ked uz nieje ten stojan otocny.

[trud]

Ku tomu predĺženiu komunikačného kábla
https://www.neosolar.sk/epsolar-usb-komunikacny-kabel
Nemôžem to predĺžiť na 15 m na tej sieťovej strane? To 15m usb predĺženie stojí 50 eur

[Frenky]

Ku tomu predĺženiu komunikačného kábla
https://www.neosolar.sk/epsolar-usb-komunikacny-kabel
Nemôžem to predĺžiť na 15 m na tej sieťovej strane? To 15m usb predĺženie stojí 50 eur

Ta síťová strana = rozhraní RS485, je potřeba to zkusit. Použij 15m kabel STP (stíněný) na obou stranách RJ45 (rovný-bez křížení) a jednu spojku RJ45. https://www.alza.sk/oem-cat5e-stp-8p8c-rj45-rj45-d89243.htm?o=4. Pokud to pojede, tak to bude lacinější.

[trud]

Tak predlzenie len sietovím káblom je nefunkčné (je to 22m).
Prirobil som dáke serepetičky+pridal dalšie baterky (cca 600W) a už tretí deň to napája komplet obývačku. Ešete zložim jednu batérIu a už by to malo stačiť uložiť aj cez slnečný deň. Posledná batéria bude mať každú vetvu z iných článkov, o rok zmeriam kapacitu ktoré lionky 18650 majú najlepšiu výdrž v solarnom systéme.
V teste budú LG 18650 D1 - 3000mAh - 4,35V
LG 18650 E1 - 3200mAh - 4,35V
Panasonic NCR18650PF 2900mAh - 4,2V
Samsung INR18650-29E 2900mAh - 4,2V
Samsung ICR18650-26H 2600mAh - 4,2V
Samsung ICR18650-26J 2600mAh - 4,2V
Samsung ICR18650-26F 2600mAh - 4,2V
fake čína Lanzhd ICR18650 2600mAh - 4,2V (zaradím len ak na začiatku budú mať aspoň 2000mAh)

Po troch dňoch používania (pretieklo cca 7 kWh) sú batérie pri dosiahnutí hornej hranice napätia zrovnané s rozdielom 0,03-0,04V - bez balancéra. Je tam len taká čínska "hračka " čo vypína záťaž pri podpätí (2,8V) ktoréhokolvek článku. Má mať aj balančnú funkciu (60mA) ale tomu neverím.

[JonasPP]

Musi isť na klasicke sietove LAN kable.Ja som doma napojil 30m de som dal rozbočovač a nabehlo aj USB aj MT50.Len ja som si koncovky montoval sam,tak viem,že ich mam spravne.Regulator model BN.

Inak super mini solarko.Očakavam prepukanie solarnej choroby de jedna strecha plna solarok bude stale malo.

[trud]

Dnes dostal môj Victron (375VA) väčšieho brášku.. Victron (1200VA) , takže v lete pôjde už zo slnka všetko čo sa len bude dať . Hlavne sa teším na chladničku a mrazák to konečne plynule spáli prebytky.

[trud]

Som z toho voľáko zmätený ...Prečo ma Victron medzi fázou a pracovným (modrý) vodičom 230V a medzi nulou "zelenožlty" a fázou 110V a to isté aj medzi modrý/zelenožltý. Ja že je to oddelené....a bude v takom prípade vypínať prudový chránič? To akože chladnička bude mať na kostre 110V ? Voči čomu ? Voči zemi (napr.vod. batéria) asi nie.

[rottenkiwi]

Ak chceš skutočný NULÁK, tak musiš jeden z vodičov uzemniť na kostru, ale musíš aj kostru
uzemniť do zeme. Inak tam budeš mať tú sieť TT či IT, a potrebuješ merak izolačného stavu.

[trud]

A hrozí niečo v takomto zapojení ked je tam ešte aj prúdový chránič?

[FRSO]

Ak chceš skutočný NULÁK, tak musiš jeden z vodičov uzemniť na kostru, ale musíš aj kostru
uzemniť do zeme. Inak tam budeš mať tú sieť TT či IT, a potrebuješ merak izolačného stavu.

Ano, má pravdu Paľo, tak to dělám i já, uvnitř měniče je vodič s fastonem který předěláš na jeden pravćovní vodič, mělo by to být v návodu vyznačené, kostru měniče pak je potřeba připojit na zemnič, pak budeš mít síť jak doma, proudový chránič můžeš zapojit, já jsem ho ještě nikde zatím nedával, ale z důvodu bezpečnosti doporučuji pokud máš i nějakou venkovní zásuvku.

[trud]

Mna skor zaujíma ci ten prúdový chranič funguje v takomto zapojení bez uzemnenia meniča. Skrátka čo je na kostre chladničky a či je to bezpečné.

[Brčo]

Mam to iste na studery,teda vlastne "iba" cca 80 V,chladnička ani práčka netrasie,chránič zapojený,dúfam,že funkčný...
