FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 5:38 pm
od Frenky
Ahoj
Tak nastal čas takové malé prezentace mé malé ostrovní elektrárničky.
Panely: IBC Polysol 230 DS Pmpp=230W, Umpp=29,6V, Impp=7,78A

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 5:43 pm
od Frenky
Panel ze zadu, je tam vidět přilepené čidlo teploty dallas (pro výzkum tam jsou 4 v každém rohu)

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 5:46 pm
od Frenky
Pohled na rozvaděč

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 5:53 pm
od Frenky
Jsou tam vidět všechny komponenty, jističe, SDS relé, elektroměr měřící střídač, pojistky na Baterku, MPPT tristar, střídač trapéz Čína 600W (momentálně nepoužívám), střídač sinus 180W victron a SDS, kterým zatím měřím a odesílám údaje na http://www.mereníenergie.cz. Na displeji je datum, Napětí, Proud, Výkon a stav baterie. Proud a Výkon MPPT. Vyrobená a spotřebovaná energie (Wh).

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:00 pm
od Frenky
K SDS je připojena přes RS485 Rele sada od Papoucha (16 relé). (Je to zavřené v té černé bedýnce, kde původně sídlil satelitní přijímač MASCOM)
Na obrázku je vidět také rozvaděč s 6-ti auto zásuvkami a spínačemi (20A).
Modem ud UPC, router WiFi Zyxel, 8 port switch Cisco. Všechno je napájené 12V, něco je spínané přes ty relé.

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:02 pm
od Frenky
Zapomněl jsem ukázat jak mám připevněný ty panely

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:07 pm
od Frenky
Protože odesílám také data z Tristaru na mypower a podařilo se mi trochu upravit php script od Filipa pro potřeby prezentace na WWB stránce SDS, tak mám trvale zapnuté mini PC Asus-EEE 900 na kterém běží Comlex Web Server (Apache WWW server a MyAQL database server.

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:11 pm
od luge
Frenky píše:Panel ze zadu, je tam vidět přilepené čidlo teploty dallas (pro výzkum tam jsou 4 v každém rohu)

Super Frenky :yes:
Zaujíma ma aká je teplota na panely keď pere slnko.V sobotu keď som rozširoval systém tak som ledva udržal panel v ruke ako bol horúci *sun* *sun* *sun*

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:13 pm
od Frenky
Pár obrázků jak ovládám FVE s SDS

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:16 pm
od Frenky
Tady je vidět prezentace načtených dat Tristaru přes PHP script od Filipa (ten beží na tom EEE). Webová stránka běží na SDS

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:25 pm
od Frenky
Protože nejsem spokojen jak SDS počítá a měří, tak bádám a bastlím v oboru Arduino. S Arduinem jsem začal těsně před Vánocemi a nejsem programmátor, jsem jen takový přepisovač kódu ctrl+C ctrl+V, pak bádám a snažím se aby to něco ukazovalo, dělalo, blikalu a tak. Nemůžu se srovnávat s takřka profesionálními výtvory Filipa.
Takže na Arduinu Mega běží základ programu Ardosolar, který jsem někde stáhnul s internetu a na něm jsou přilepeny některé podprogramy na měření teploty, hodin atd. Je tam modul RTC (hodiny), modul na převod RS232 na TTL. Další podprogramy na sekundový záznam dat se záznamem na SD kartu (neumím ho přinutit na delší intervaly. Běží na něm jednoduchý WEB server.

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:29 pm
od Frenky
Ovládání je přes malou klávesnišku 4 x 4 tlačitka, mám tam 8 relé, které zatím ovládám přes ta tlačítka (přes WEB na tom pracuji). Displej je 20 x 4, (možná koupím v GME ještě větší) podsvětlení displeje je regulováno přes PWM.
S Programů jsem zapomněl uvést ješte Filipův Osciloskop na sledování (co se to vlastně na těch baterkách děje) :roll:


Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:30 pm
od Frenky

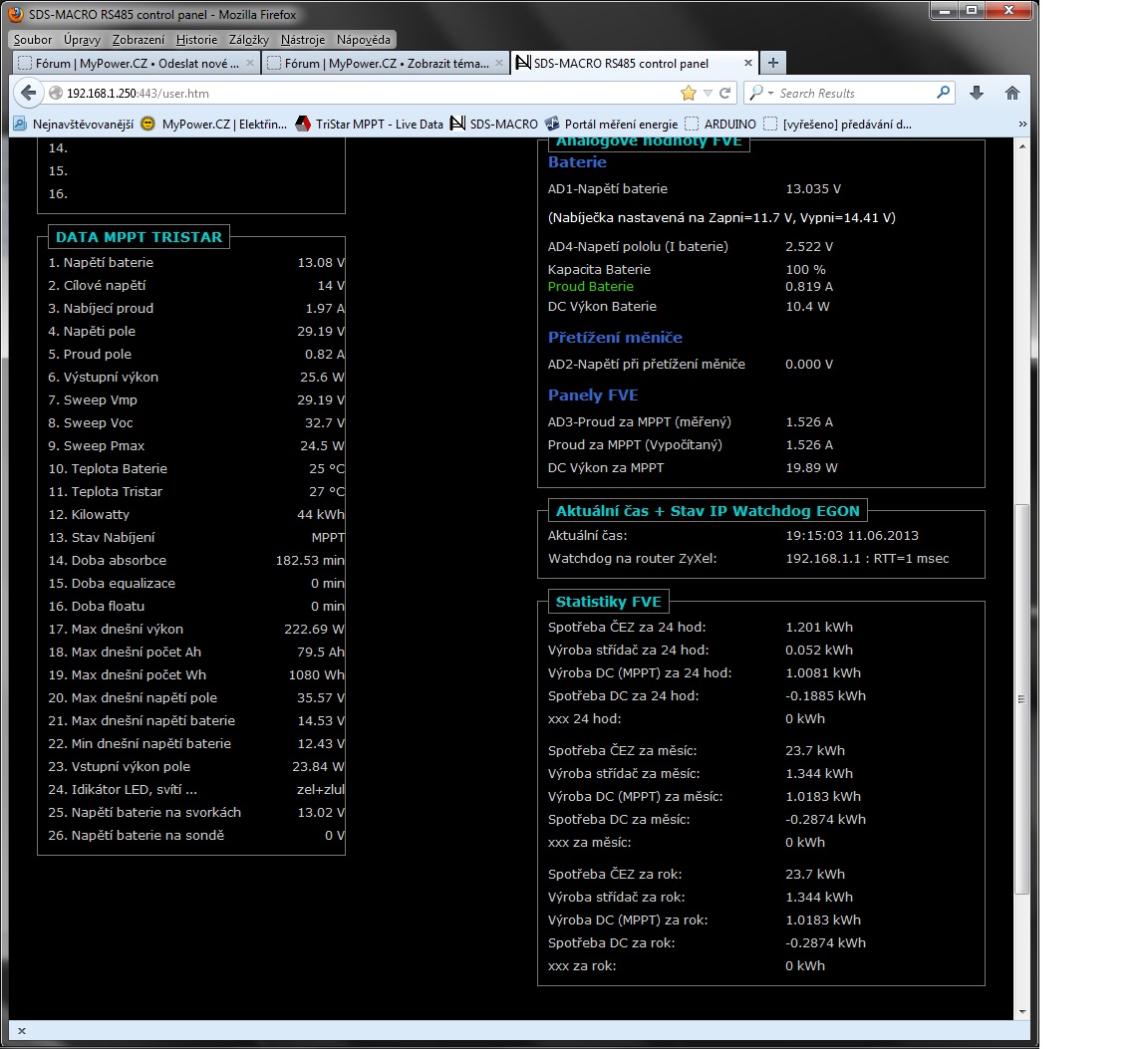

Nějaké obražovky

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:31 pm
od Frenky

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:32 pm
od Frenky

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:33 pm
od Frenky

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:34 pm
od Frenky
Moje oblíbené 12V spotřebiče
TV

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:36 pm
od Frenky
Monitor, který napájím přes 12V DC/18V DC měnič, vše z OK

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:38 pm
od Frenky
Moje *batt* AKU, zatím Olovo gel 12V, plánuji přechod na 24V.

Re: FVE Frenky Mladá Boleslav

PříspěvekNapsal: úte čer 11, 2013 6:39 pm
od Frenky
Náhradní AKU
