paralelní spojení NiCd a Li-Ion

Baterie, dobíjení, údržba, zapojení, diskuze i nad jinými způsoby uložení energie

paralelní spojení NiCd a Li-Ion

Příspěvekod volente » pát zář 23, 2016 8:40 pm

Zkusil jsem připojit baterii Li-Ion ke stávajícím hlavním aku NiCd přes obvod viz obrázek.
Kupodivu se zdá že to funguje jak má. Teď jenom vyřešit jak obě baterie i nabíjet.
Napadlo mě použít stejný obvod naopak a před něj ze strany NiCd modul step down měniče s nastavitelným napětím i proudem (CC-CV).
Doplním že baterie na levé straně schéma je 6čl. Li-Ion (asi 30Ah, dalších asi 30Ah se připravuje), a baterie na straně pravé je 20čl. NiCd (použitelná kapacita asi 100Ah). Mosfet P60NF06 na mini chladiči se při 8A ani neohřeje.
Přílohy
mosfet dioda.png
mosfet dioda.png (34.14 KiB) Zobrazeno 705 krát
4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 12x Calyxo 70Wp amorf + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 12kWh Li-Ion, Axpert MSXE, 24V/2,4kW.
Uživatelský avatar
volente

Příspěvky: 990
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov
Reputation: 101

Re: paralelní spojení NiCd a Li-Ion

Příspěvekod volente » pát zář 30, 2016 9:57 pm

Takže dotaz na Vás solárníky
Moje úvaha, co by elektrikáře, je že připojím epever k Li baterii a budu ji tímto nabíjet.
V případě že napětí bude větší než napětí NiCd, fet se otevře a bude se nabíjet i NiCd.
Podotknu, že Epever má společný + pol, což v tomto případě vyhovuje.
Jde o to jestli se celý systém za určitých okolností nerozkmitá.
Hlavně jde o to abych si neodpálil zánovní regulátor.
Li aku bude uloženo v uzavřené kovové krabici, takže nebezpečí požáru bude eliminováno na minimum.
4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 12x Calyxo 70Wp amorf + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 12kWh Li-Ion, Axpert MSXE, 24V/2,4kW.
Uživatelský avatar
volente

Příspěvky: 990
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov
Reputation: 101

Re: paralelní spojení NiCd a Li-Ion

Příspěvekod volente » sob říj 01, 2016 7:24 pm

Tak další poznatek z provozu. Při odběru kolem 20A trvale stoupla teplota Mosfetu až přes 110 stupňů. Budu muset zvolit větší chladič.
4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 12x Calyxo 70Wp amorf + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 12kWh Li-Ion, Axpert MSXE, 24V/2,4kW.
Uživatelský avatar
volente

Příspěvky: 990
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov
Reputation: 101

Re: paralelní spojení NiCd a Li-Ion

Příspěvekod JiříK » sob říj 01, 2016 8:32 pm

Proč to nespojíš na prasáka paralelně? Horní napětí je přibližně stejné, pokud spodním napětím nebudeš chodit pod 12 V, neublížíš LiOn-kám a pošetříš i NiCd.
Já kombinuji NiCd a LiFePo a tam už je trošku problém s horním napětím.
960Wp Schott ASI,600Wp poly, 1300Ah NiCd,200Ah Pb, 330Ah LiFePo,Juta 2024Z,2x3024Z, 5024Z,Victron Phoenix 1200W,350W, UPS APC300 Back,UPS IMV (Victron) 500 VA a další...
JiříK

Příspěvky: 754
Registrován: pon bře 21, 2011 6:29 pm
Bydliště: 345m n.m. v Chřibech
Reputation: 23

  • 0


Re: paralelní spojení NiCd a Li-Ion

Příspěvekod JiříK » sob říj 01, 2016 8:34 pm

Ještě jedna drobná... Nabíjet LiOnkou NiCd je z hlediska účinnosti špatně. NiCd má totiž účinnost vcelku, ehm, poněkud nižší.(Teda než by se mi zamlouvalo)
960Wp Schott ASI,600Wp poly, 1300Ah NiCd,200Ah Pb, 330Ah LiFePo,Juta 2024Z,2x3024Z, 5024Z,Victron Phoenix 1200W,350W, UPS APC300 Back,UPS IMV (Victron) 500 VA a další...
JiříK

Příspěvky: 754
Registrován: pon bře 21, 2011 6:29 pm
Bydliště: 345m n.m. v Chřibech
Reputation: 23

  • 0


Re: paralelní spojení NiCd a Li-Ion

Příspěvekod volente » sob říj 01, 2016 9:09 pm

No to by pravda šlo, jen by se musela LiIon odpojit dříve při nabíjení, a potom by se nenabila doplna. NiCd nabíjím až na 32V.
A k nabíjení NiCd LiIonkou by snad nedocházelo, nabíjecí proud z regulátoru by se rozdělil a část by protekla přes fet do NiCd. Jinak NiCd mám z jedné větve panelů napřímo bez reglu.
A k tvému podpisu by mě zajímalo jestli těch 1560Wp ti někdy nabije tu sadu baterií co tam máš vypsanou?
4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 12x Calyxo 70Wp amorf + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 12kWh Li-Ion, Axpert MSXE, 24V/2,4kW.
Uživatelský avatar
volente

Příspěvky: 990
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov
Reputation: 101

Re: paralelní spojení NiCd a Li-Ion

Příspěvekod JiříK » sob říj 01, 2016 9:27 pm

Aha. NiCd bez reglu... Osm LiOn článků 32 Voltů-to je 4 V na článek, kde je problém? LiOn přece jde až do 4,2 V. Což je při osmi kusech 33,6 V. Já bych tam asi regl dal, limitní napětí 32 V je akorát jak na NiCd, tak na LiOn.
Ohledně mého Temelína- kapacita baterek je štítková, skutečná je nevímjaká. A jsou to systémy dva: Jeden čistě NiCd, ten má 1250 Wp a cca. 800 Ah štítkových, druhý je ten zbytek- přes regl No.1 to jde na 450 Ah NiCd a dál se to posílá přes další regl do olova a jiný regl do LiFePo. U tohoto systému už je nutné dobíjení z DS v čase NT, pokud svítí míň, než třeba v červenci...
960Wp Schott ASI,600Wp poly, 1300Ah NiCd,200Ah Pb, 330Ah LiFePo,Juta 2024Z,2x3024Z, 5024Z,Victron Phoenix 1200W,350W, UPS APC300 Back,UPS IMV (Victron) 500 VA a další...
JiříK

Příspěvky: 754
Registrován: pon bře 21, 2011 6:29 pm
Bydliště: 345m n.m. v Chřibech
Reputation: 23

  • 0


Re: paralelní spojení NiCd a Li-Ion

Příspěvekod volente » sob říj 01, 2016 9:54 pm

No jo, ale já zkoušel nejdřív 6 čl. a teď tam mám 7 čl. , Takže max 29,4V, raději bych tak do 29V.

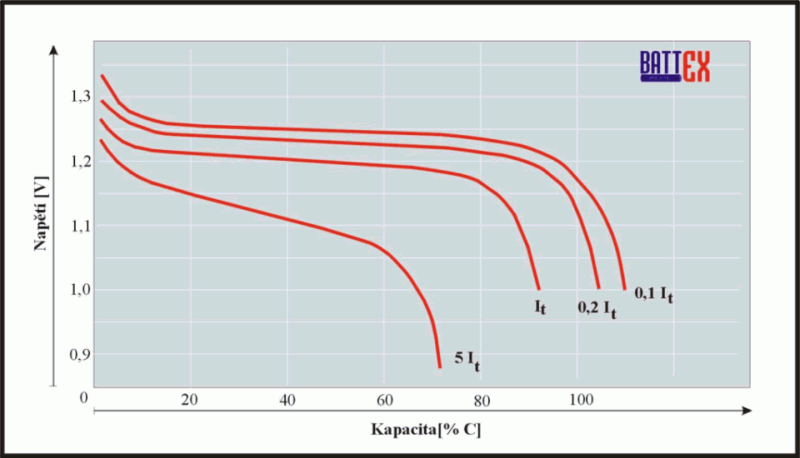

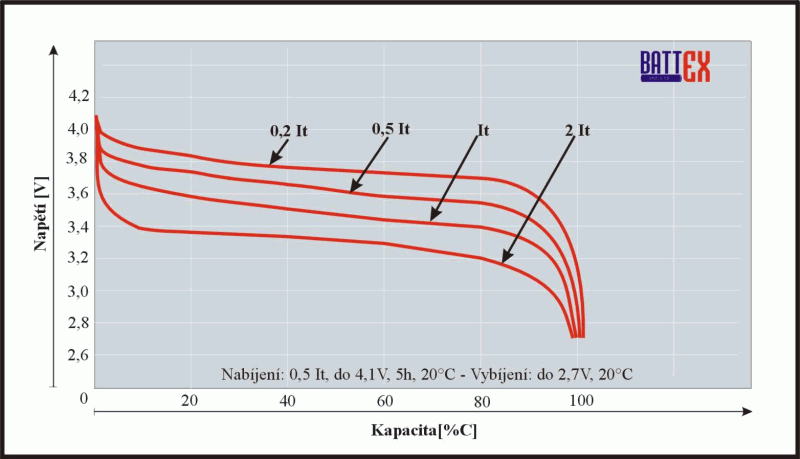

Vybíjím do 21V. Ta LiIonka mi docela pomůže, protože NiCd mají reálně tak 120Ah. Ještě jsem ani nevyměnil elyt. To asi až na jaře.
4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 12x Calyxo 70Wp amorf + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 12kWh Li-Ion, Axpert MSXE, 24V/2,4kW.
Uživatelský avatar
volente

Příspěvky: 990
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov
Reputation: 101
