Dočasná kontrukce pro FV panely

Montáže panelů na střechy, fasády, terasy, balkóny, konstrukce, háky, spojky, šrouby, upevnění, ukotvení, profily, odolnost proti povětrnostním vlivům

Dočasná kontrukce pro FV panely

Příspěvekod xmasin » stř srp 02, 2017 2:50 pm

Za účelem otestování finální instalce bych potřeboval tak na půl roku nějakou dočasnou kontrukci na panely, přičemž na kontrukci by byly 3 panely Avancis o rozměrech 1,6 x 0,7 m a váze 19 kg. Konstrukci potřebuji uchytit na plechovou falcovanou střechu ideálně bez vrtání do střechy. Neměl by někdo nápad, jak ji udělat?
xmasin

Příspěvky: 1517
Registrován: čtv čer 28, 2012 8:45 pm

Re: Dočasná kontrukce pro FV panely

Příspěvekod JonasPP » stř srp 02, 2017 3:35 pm

Ani nesranduj,že nemaš napad na uchytenie.tie falce služia na uchytavanie a nie dočasne,ale bez problemu trvale.Uchytava sa spôsobom bleskozvod,teda zoskrutkovane pasoviny cez falc bez vrtania do falcu.Solarkam stačia aj staršie dosky.Presnu konštrukciu žial bez obhliadky uloženia neviem posudiť.
Mix panelov podľa potreby zapojene -9,2kWp papierovo +-5,6kW skutočnych;
48v-PCM-80A+Axpert 2,4KW+PJ 6kW;Li-ion -11kWh
24v-PJ 5kW;NiCd -10kWh
12v-10A MPPT;sin~300W;PB 4kWh
Uživatelský avatar
JonasPP

Příspěvky: 1203
Registrován: pon srp 31, 2015 10:36 am
Bydliště: Okolie Popradu SR

Re: Dočasná kontrukce pro FV panely

Příspěvekod Frenky » stř srp 02, 2017 3:50 pm

xmasin píše:Za účelem otestování finální instalce bych potřeboval tak na půl roku nějakou dočasnou kontrukci na panely, přičemž na kontrukci by byly 3 panely Avancis o rozměrech 1,6 x 0,7 m a váze 19 kg. Konstrukci potřebuji uchytit na plechovou falcovanou střechu ideálně bez vrtání do střechy. Neměl by někdo nápad, jak ji udělat?


Na falc střechy se použije to co popisoval JonasPP. V příloze posílám obrázek.

Koupit lze třeba tady https://www.i4wifi.cz/Solarni-panely-1/Drzaky-panelu/
Potom již standardní solární profily atd..
Nemáte oprávnění prohlížet přiložené soubory.
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, AKU 48V LFP200Ah, 2x AKU DURATHON E4815. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http//95.85.214.80, http://forum.mypower.cz/viewtopic.php?f=3&t=4809
Uživatelský avatar
Frenky

Příspěvky: 773
Registrován: pon led 21, 2013 6:36 pm
Bydliště: Doubravička

Re: Dočasná kontrukce pro FV panely

Příspěvekod xmasin » stř srp 02, 2017 3:59 pm

Já jsem našel https://shop.iftech.cz/konstrukce-pro-fve/116-stresni-drzak-pro-falcovany-plech-a2.html ale dávat 180 resp 199 Kč za jeden kus a potřebuji jich minimálně 8 mně přijde docela dost, obzvlášť, když vím, že je za max. půl roku nebudu potřebovat, protože na finálním umístění budou panely uchycené na jiné konstrukci.
xmasin

Příspěvky: 1517
Registrován: čtv čer 28, 2012 8:45 pm

Re: Dočasná kontrukce pro FV panely

Příspěvekod Frenky » stř srp 02, 2017 4:10 pm

xmasin píše:Já jsem našel https://shop.iftech.cz/konstrukce-pro-fve/116-stresni-drzak-pro-falcovany-plech-a2.html ale dávat 180 resp 199 Kč za jeden kus a potřebuji jich minimálně 8 mně přijde docela dost, obzvlášť, když vím, že je za max. půl roku nebudu potřebovat, protože na finálním umístění budou panely uchycené na jiné konstrukci.


Tak pak již jenom samovýroba dle foteček. Zručný zámečník to zvládne (těch 8 ks) tak za 1 - 2 hodiny. Myslím si, že litr rumu mu asi stačit nebude. :lol:
24x Solární panel JINKO SOLAR 225 Pmpp=225W, 2x Regulátor STUDER VT-80, 2x Střídač Studer XTM 4000-48, BSP, RCC, AKU 48V LFP200Ah, 2x AKU DURATHON E4815. Řizení a dohled, SDS, vlastní vyčítání arduinem DUE v krabičce (ARMOSY), export dat do RPi s databází a html stránkou.
http//95.85.214.80, http://forum.mypower.cz/viewtopic.php?f=3&t=4809
Uživatelský avatar
Frenky

Příspěvky: 773
Registrován: pon led 21, 2013 6:36 pm
Bydliště: Doubravička

Re: Dočasná kontrukce pro FV panely

Příspěvekod Nicholas » stř srp 02, 2017 4:17 pm

To je dobrá cena pro dočasné uchycení. Já kvůli záruce musel dát origo Ruukki, 2250 bez DPH za 4 ks pozinkované úchyty (taky mohly být nerez za tu cenu)... Pro 16 panelů 36 ks na každý druhý falc. Ale je fakt, že každý je na 4 šrouby a masivní, to ani vichřice neodnese.
4,6 kWp s 30 kWh teplovodní baterií
Nicholas

Příspěvky: 253
Registrován: stř dub 06, 2016 7:00 pm
Bydliště: HK

Re: Dočasná kontrukce pro FV panely

Příspěvekod vla » stř srp 02, 2017 4:47 pm

Tak třeba tahle svorka https://www.dek.cz/produkty/detail/8500 ... m=xml_feed a k tomu kus AlMg úhelníku, jediné co potřebuješ je ještě pilka na kov a vrtačka. Nebo tady je líp vidět https://www.elektro-svitidla.com/hromos ... 061022.php
Nemám rád tenhle stát.
vla

Příspěvky: 941
Registrován: čtv bře 12, 2015 10:18 pm

Re: Dočasná kontrukce pro FV panely

Příspěvekod kybos » stř srp 02, 2017 5:58 pm

Je ale potřeba dát pozor na to, jak pevně falc drží na krovu. Obvykle jej totiž pokrývači kotví jednou za půl metru 2cm pozinkovaným páskem plechu o síle 0,6mm, který přiklepnou 2cm hřebíkem na térpapír do desky podbití kdekoliv mimo trámy. Proto se občas stává, že větší vítr plechovou krytinu sroluje a odnese. Když se k falcu přichytí bleskosvod, který má zanedbatelnou plochu, je to ještě únosné ale uchytit k takovému podkladu velkou plochu kolektorů je na pováženou.
7,5 kWp poly Renesola JJZ + 3x Tristar MPPT60 (>50 MWh) + 48V VRLA 180 Ah + LiFePO 780 Ah + UPS 8kW (OPTI-Solar SP8000-SW) + 3F nabíječka 4,8kW (DELTA) Start: 2012
Uživatelský avatar
kybos

Příspěvky: 2315
Registrován: sob zář 08, 2012 9:40 pm

Re: Dočasná kontrukce pro FV panely

Příspěvekod xmasin » čtv srp 03, 2017 10:06 am

Tohle je cca 40 let stará střecha, takže je přibíjená cca 6 - 7 cm dlouhými hřebíky po takových 10 - 15 cm na horní straně plechu, spodní je sfalcovaná k horní straně plechu, který je pod ní a zase přibitý stejně, takže ta by mohla rozumně držet.
xmasin

Příspěvky: 1517
Registrován: čtv čer 28, 2012 8:45 pm

Re: Dočasná kontrukce pro FV panely

Příspěvekod ome » čtv srp 03, 2017 2:31 pm

U nas sa to vola "ss svorka na bleskozvod" stoji 0,5€. Mam ich pouzite na falcovej rovnej streche.
500Wp seriovo balkon JZ a 960Wp paralelne strecha J a JV,
epsolar 2210, 24v 19xKPH 150 + 12xSunica 70 cca 3,3 kW/h, menice modif. sinus 1000W cina a PJ 3000W LF
ome

Příspěvky: 158
Registrován: úte čer 03, 2014 4:16 pm

Re: Dočasná kontrukce pro FV panely

Příspěvekod xmasin » čtv srp 03, 2017 4:04 pm

Teď jsem našel tohle http://eshop.elfetex.cz/10-046-575-podpera-pv-32, je otázka jestli by to šlo nějak rozumně použít.
xmasin

Příspěvky: 1517
Registrován: čtv čer 28, 2012 8:45 pm

Re: Dočasná kontrukce pro FV panely

Příspěvekod vlkazajac » čtv srp 03, 2017 6:57 pm

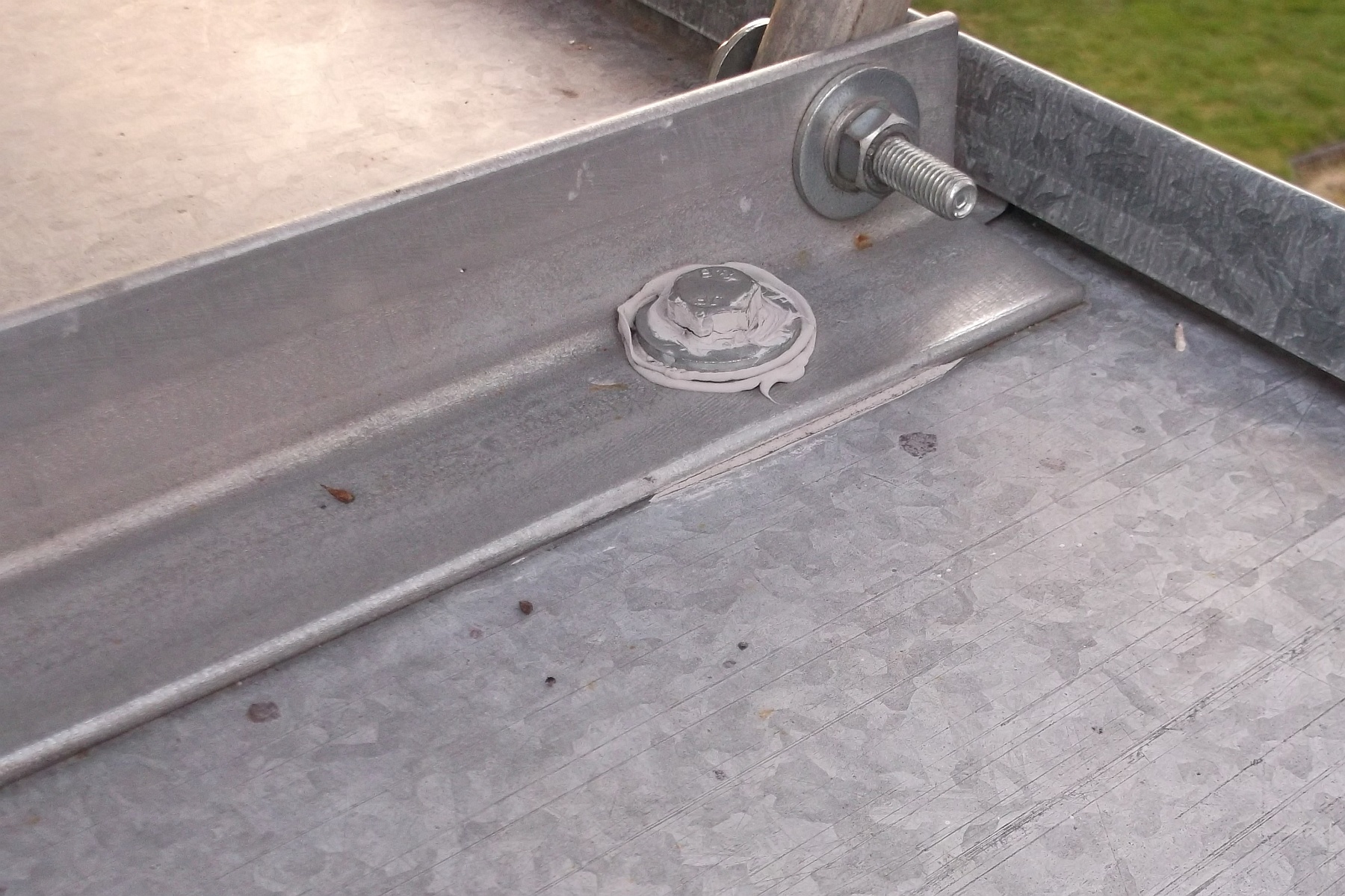

Falcom treba dať pokoj, keď bude vietor smýkať s panelmi, môžu začať tiecť. To by tá dočasnosť mohla byť aj oplakaná.... Nepíšete, aký sklon má strecha. Keby bola rovná, stačilo by položiť nejaký rám a dobre ho zaťažiť. Ale strecha má asi riadny spád, v tom prípade by som navrhol nafest a rozmyslene pripevniť L profily podľa obrázku tak, aby bolo možné potom navŕtaním dier do stojiny upraviť uchytenie panelov podľa potreby.
Na obrázku moje riešenie, tmel som použil zn. SIKA ( dnes ho v celom meste nemajú ) a piaty rok to drží a tesní ako fras.
Nemáte oprávnění prohlížet přiložené soubory.
1060 Wp, LS3024B, 18650 - 198P8S 30,4 V, Multiplus C 800 nonstop / všetky slabé spotrebiče
1920 Wp, 3 x LS3024B, VS2024N, olovo - 330 Ah / 24 V, Carspa 3000 sin deň / silné spotrebiče a ohrev TUV
Uživatelský avatar
vlkazajac

Příspěvky: 3020
Registrován: úte čer 11, 2013 9:40 pm

Re: Dočasná kontrukce pro FV panely

Příspěvekod xmasin » pát srp 04, 2017 9:15 am

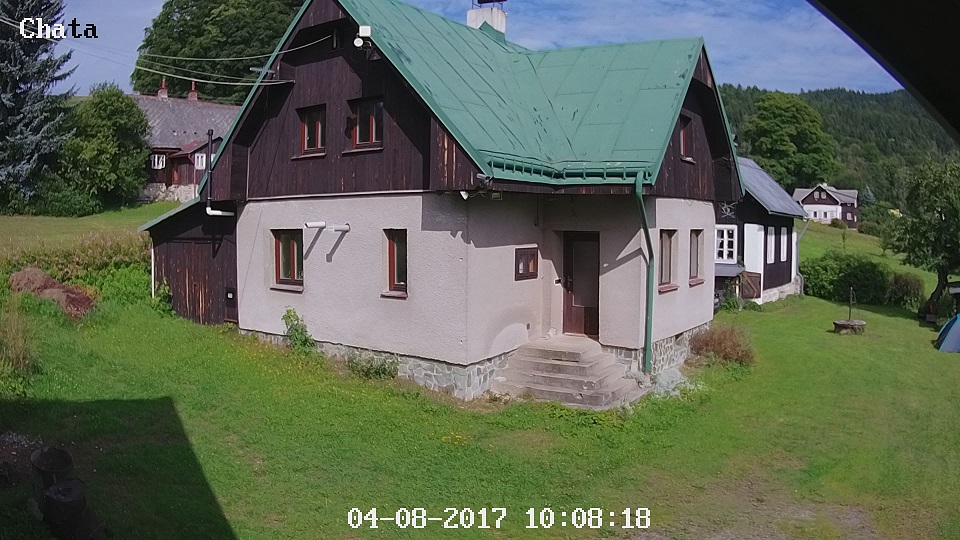

Střecha má sklon cca 45° viz obrázek. Dočasnost je vcelku daná, chci to na cca půl roku než přesunu panely do finálního umístění na vedlejší budovu. Chci zjistit, jak moc se teoretické výpočty rozcházejí s praxí. Na každou stranu střechy (východ/západ) chci dát po třech panelech, takže celkový výkon bude 660Wp.

Nemáte oprávnění prohlížet přiložené soubory.
xmasin

Příspěvky: 1517
Registrován: čtv čer 28, 2012 8:45 pm


Zpět na Konstrukce a upevnění
