Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od kodl69 »

neřešil. Ale pokud chceš něco srovnávat, tak aspoň fety s podobným Uds. tj IRFP4568.
samozřejmě ty dva tranzistory dělí vývojově 20 let. Srovnáváš kovářský nářadí se závodním motorem. Co snese IRFP za zacházení, ten moderní jistě nesnese, má sice mnohem menší kapacity a taky mnohem menší energii pulsu, tj snadněj se zničí. Stejně tak díky nižší kapacitě gate snadněj projde rušení, který může dělat nežádoucí spínání, nehledě na implementaci do zařízení, ta moderní placka bude potřebovat asi prostřílet desku milionem prokovů, nebo zrovna udělat pod pouzdrem díru, do které se zapájí patřičně obrobenej kousek mědi, ke kterýmu se připevní chladič. A to bude stát peníze a úsilí, ne vyvrtat díru do vyhozenýcho chladiče z procesoru a zašroubovatr M3 šroubek. Samozřejmě tě od moderních součástek nechci odradit, ale pro takový to domácí bastlení mi pořád výkonový mosfety v "klasických" pouzdrech přijdou nejlepší. Už proto, že na ty placky při každé větší změně budeš muset nechat udělat novu desku... CO je úspěch, že ty novější jsou o malinko levnější, holt obsahují mnohem míň drahých kovů (mědi).
ostrov skoro 8kWp neustále ve stádiu zrodu: smartshunt(ex WBJR), MPPT150/45, MPPT 250/100(ex midnitesolar 150 clasic lite), 16S a různě P cca 340Ah Winston, MP II 5000,( ex Powerjack 8kW, ex samodomo cca 4kW). 48V DC rozvody a spotřebiče.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Oni tu maju ref. design, s takym fet-om + INA240 + nejaky ich procesor.


https://www.ti.com/tool/TIDA-010042
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Pridal som lepsi snubber k jednemu aj druhemu FET-u, tak sa zlepsila ucinnost
ale hlavne sla dole teploata FET-ov.
Teraz to dokaze do tych 12 - 14 A na vstupe ist pasivne.

Teraz skusim vymysliet aktivny snubber a potom ZVS a ZCS.

https://youtu.be/6ZP6fb9rzfg
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Otestoval som BOOST MPPT / CHARGER na 70 V OUT
a teraz treba ist na 140 - 160 V, ale na to nemam vhodny halogen alebo spiralu.

https://youtu.be/MrlPHbMCquc

https://youtu.be/FGSOWNczh5g
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
gupa
Příspěvky: 2217
Registrován: sob pro 29, 2012 10:22 pm
Lokalita: pod Brnem
Systémové napětí: 24V

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od gupa »

rottenkiwi píše:Oni tu maju ref. design, s takym fet-om + INA240 + nejaky ich procesor.
Noa nestačí bočník třeba na 200A v nějakém poměru k AD I2C převodníku? AD převodník je okolo 30Kč a kůsek zkrouceného nerezového drátu, akorát to správně připojit vytvořením svorek nebo spoje v DPS. Asi největší problém je to, jak nerez přiletovat pájkou.
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Teraz som skusal z 26 V baterky nahriat vodu na dvojplatnicke, uz treba len to
DC na vystupe rozsekat na modifikovany sinus a ludia si mozu
nahriat bojler aj z dvoch panelov, ktore davaju paralelne 28 - 32 V.

https://youtu.be/FpNc-lCzhnY

.

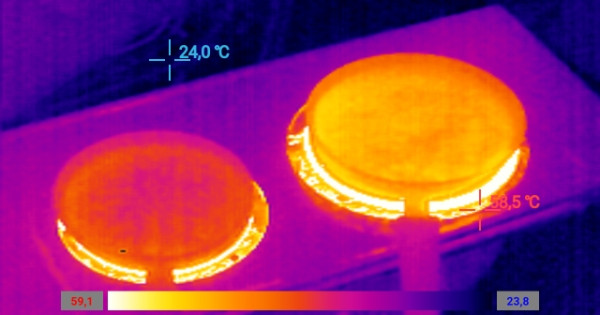

DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Teraz ako co najlacnejsie pomocou ESP32 + IR2104 alebo IR2184 urobit toto ?

.
.
.

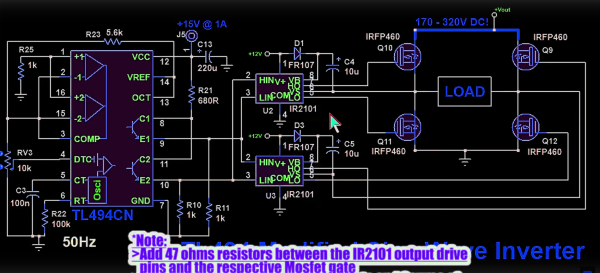

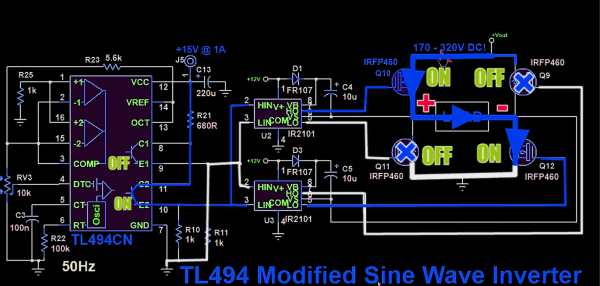

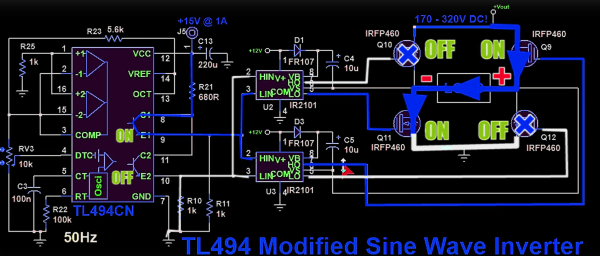

DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Dnes som sa dostal na 4.3 ampera / 102 V na vystupe.
Ak to bude napajane z 52 V baterky, tak prud na vstupnom FET-e klesne.
A ked sa prida 2-faza tak to bude este menej.

Fety a snubber do 48 *C.

Teraz mi treba 8 rovnakych FET-ov, aby som to rozsekal na modifikovany sinus
a mohol s tym nahrievat bojler, dvojplatnicku ci piect chleba riadenim napatia,
ktore ide z MPPT do spiraly.

Tak mozem zapojit 4 panely paralelne alebo 2S2P a na vystup bojler, ruru ....

https://www.youtube.com/watch?v=R3LljU0DcR4
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
gupa
Příspěvky: 2217
Registrován: sob pro 29, 2012 10:22 pm
Lokalita: pod Brnem
Systémové napětí: 24V

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od gupa »

Pro zajímavost, takto vypadá hotové řešení. Pravda, nachystáno pro 8 ks tranzistorů, ale jsou jen 4. Ochrana proti zkratu nulová. Jak se vůbec řeší zkrat u měničů? pozn. Nevidno cívky. Jen kondenzátory.

https://www.youtube.com/watch?v=sk-8WehB7vM
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

NO ja skrat zatial riesim SW, ak vybehne prud za mikrosekundu vysoko di/dt,
tak vypnem IR2184, kodl ma lepsie riesenie s inym IRxxyy, ktory ma vystup FAULT.

NO ale ten Eco Solar BOOST ide az od 120 V, ja nemozem dat 4 panely do serie
lebo tu mam tiene, najlepsie 4 paralelne.

Ale ten Eco SOLAR BOOST tam nema ziadne toroidy, takze to BOOST nie je,
len to rozseka DC na vstupe a nejaku trapez alebo mod. sin.

Teraz som to otestoval na 4.5 A OUT / 106 V OUT, vstup 55 V,
FET sa hreju na 32 - 34 *C.

https://youtu.be/5lKct5cOQxg
Naposledy upravil(a) rottenkiwi dne pon čer 12, 2023 7:56 pm, celkem upraveno 1 x.
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
gupa
Příspěvky: 2217
Registrován: sob pro 29, 2012 10:22 pm
Lokalita: pod Brnem
Systémové napětí: 24V

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od gupa »

rottenkiwi píše:
NO ale ten Eco Solar BOOST ide az od 120 V, ja nemozem dat 4 panely do serie
lebo tu mam tiene, najlepsie 4 paralelne.
Ještě lze k ohřevu využít indukční ohřev. Ten funguje od 5VDC.
3x2000VA-VMP-par, NiCd 24V, 22x210-320Wp, 2x85A-VMPPT
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

AKy Mf a Ma index musi mat generator signalu, aby sinusovka mala THD pod 3 % ?

https://www.youtube.com/watch?v=yTP0xwP4nuI
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Od kolko voltov DC funguje bezna indukcia 500 - 3000 W na 230 V AC ?
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Tak uz mi to ide dvojfazovo, akurat na 2. faze nemam ACS758, lebo ho nemam.

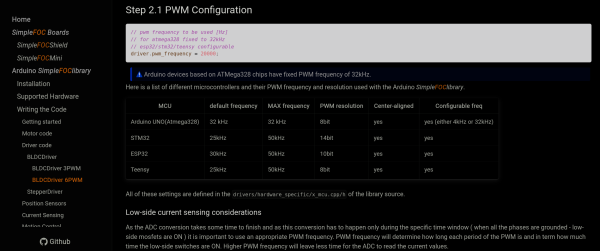

Pekny clanok ako urobit 6 PWM fazovo posunutych s dead time
na Arduine, STM32 a ESP32.

.
.
https://docs.simplefoc.com/bldcdriver6pwm
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Zaujimave, ze aj ini maju na opravu FET-y a su fake.

https://www.youtube.com/watch?v=y-_ABraijbk
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Tri hodiny som dnes pajkoval, nastastie to islo na prvy sup a vsetko prezilo.

VSTUP:
1. faza === 4.5 A.
2. faza === 4.5 A.

VYSTUP:
4.6 A / 106 V.

TEPLOTA FETs: 31 / 32 / 31 / 33 *C.

Dalsi milnik kupit original ACS758 a kvalitnejsie FET-y s nizkym Rdson
a postupne to otestovat na 50 + 50 A IN.

https://youtu.be/SOLrprQKJjA
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Dnes som sa zase posunul dalej.

VSTUP: 5.6 A / 55 V na fazu

VYSTUP: 5.1 A / 120 V

Teploty FET-ov okolo 33 *C, toroid okolo 39 *C.

https://youtu.be/4V3lN6kkPdo
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
PetrDubi
Příspěvky: 1412
Registrován: úte říj 12, 2021 10:43 am
Lokalita: Blízko Ústí nad Labem
Systémové napětí: 48V
Výkon panelů [Wp]: 7100
Kapacita baterie [kWh]: 13
Chci prodávat energii: NE
Chci/Mám dotaci: NE

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od PetrDubi »

To je pěknej výsledek ;)
mobilní elektrárna 3x Uni-solar PVL-68, 3x MPP modul, vše řízené přes arduino
doma 3280 Wp JV, 3810 Wp JZ, Easun SMW 8k (rebrandovaný MAX 8 kW), aku 13kWh 16s LiFePO4
JirkaK
Příspěvky: 116
Registrován: čtv zář 27, 2012 1:38 pm

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od JirkaK »

Hezky si s tím hraješ. Napadlo mě, asi v souvislosti s tím, jak to publikuješ na youtube, jestli by sis nechtěl třeba založit účet na Patreonu. Určitě by se našli lidi, co by ti tam pravidelně přispívali nějakým tím dolarem na vývoj :-).
Uživatelský avatar
rottenkiwi
Příspěvky: 5451
Registrován: pát úno 13, 2015 2:24 pm
Lokalita: SO, SK
Bydliště: SO, SK

Re: DIY 3kW Arduino MPPT Solar Charge Controller ESP32

Příspěvek od rottenkiwi »

Idem pozriet ten patreon.

Potrebujem ten vystup 60 - 300 V rozsekat na mod. sinus ako tu.

https://youtu.be/5ZCaW4oaNnI?t=107

https://www.youtube.com/watch?v=59EDpoOdj0g&t=830s

https://youtu.be/5ZCaW4oaNnI?t=107

Dostal som sa na hranicu 5.5 A / 128 V - 710 W
takze chleba uz s tym z panelov upeciem, bez strat MPPT => BATERKA => MENIC ==> RURA

https://youtu.be/mOh0aDE5IFU
DC-AC inverter REC Lion DC-AC ESP32 DIY inv. 15 GB za sekundu DIY MPPT Holder
Zjedz vsetko, co si kupil, v obchode a netreba ti tasku, auto ci chladnicku.
