LiFeYPO4 balancéry

[abrams]

Zdravím ,

...... jednoduše , T1 sepne výkonnové relé co pustí proud do odporníku (0,066 Ohmu) .

Elektronům zdar

[tomas]

relé se u kmitá k smrti, zvláště když bude potřeba vyrovnávací (nabíjecí) proud nižší než který by tekl odporníkem. Ale jako bzučák signalizující balancování článku by to snad chvíli fungovalo

[luge]

Zdravím ,

1. spustit program Logview (je na přibaleném CD)
2. připojit CellLog USB káblem
3. ze seznamu záznamových zařízení zvolit CellLog a potvrdit
4. (přijít na tohle mě trvalo nejdéle) v CellLogu zvolit požadovaný soubor k přenedení a aktivovat Transmit , jede docela
pomalu - ukazuje počty záznamů : zaznamenáno/odesláno .

A pak se šťourat v nastavení grafů .

Elektronům zdar

Vďaka.Skúšam pomaly ale isto.Zatial sa mi nedarí preniesť data s CellLogu na zobrazenie grafu.To bude asi ten štvrtý bod

[toxic_cz]

Já pro přenesení uložených souborů používám RS232 DataLogger
http://download.cnet.com/RS232-Data-Log ... 97745.html

Vyberete port, rychlost 128 000, napíšete název souboru a pak stačí v CellLogu jít do menu a příslušného souboru dát Transmit

soubor má tvar měření
$1;1;;3302;3291;3292;3297;0;0;0;0;13182;19
$1;1;;3302;3289;3292;3297;0;0;0;0;13180;24
$1;1;;3302;3289;3292;3297;0;0;0;0;13180;24
atd.

čísla jsou v milivoltech (4 články a předposlední je celý pack, na konci nějaký kontrolní součet)

pak si můžete vynést graf, jak je libo... třeba v LibreOffice, naimportovat jako csv a je to

[jhladik]

nahradit BD244 (nebo BO244) něčím co zvládne výkonovou ztrátu těch 220W a přídělat to na rychlovarnou konvici. Ostatně, tak velká ztráta tam nejspíše nebude. Výkon se tam pálí na tranzistoru až v případě, kdy napětí stoupne nad stanovenou mez. Takže záleží jakého napětí dosáhne nabíječ na celé baterii - U max/počet článků. např. 15V/4články=3.75 Vna článek; 3.75V-3.6V= 0.15V*60A=9W
Za předpokladu, že napětí se rozloží rovnoměrně na článcích. Nemám velké zkušenosti s nabíjením LiFePo, ale pokud tam nebudou nějaké šílené články, tak by se to napětí mohlo rozdělit +- rovnoměrně (za přepokladu trvalého zapojení balancéru). Toť můj názor při snídani

[jhladik]

Dokázal by někdo překreslit, promyslet úpravu balanceru/výkonové zenerovy diody/ od pana Zajíce na proud cca 60A při 3,6V? Je mi jasné, že na každý modul bude výkonová ztráta 220W, ale chci to jako spolehlivou ochranu Lifepo.
http://www.zajic.cz/omezovac/omezovac.htm

nahradit BD244 (nebo BO244) něčím co zvládne výkonovou ztrátu těch 220W a přídělat to na rychlovarnou konvici. Ostatně, tak velká ztráta tam nejspíše nebude. Výkon se tam pálí na tranzistoru až v případě, kdy napětí stoupne nad stanovenou mez. Takže záleží jakého napětí dosáhne nabíječ na celé baterii - U max/počet článků. např. 15V/4články=3.75 Vna článek; 3.75V-3.6V= 0.15V*60A=9W
Za předpokladu, že napětí se rozloží rovnoměrně na článcích. Nemám velké zkušenosti s nabíjením LiFePo, ale pokud tam nebudou nějaké šílené články, tak by se to napětí mohlo rozdělit +- rovnoměrně (za přepokladu trvalého zapojení balancéru). Toť můj názor při snídani

[Pan Taum]

Jde mi o to, aby v případě krizové potřeby mohly balancery protopit celý výkon MPPT regulátoru na teplo - tzn. předejít tomu, co se stalo abramsovi. Pokud by totiž měl podobný balancer připojený, tak by mu akumulátory po zblbnutí regulátoru neprdnuly, ale jen by se trohu zahřály chladiče .

[luge]

Jednoduhšie je to prepojit cezCellLog 8,dokaže postrážiť hornú aj dolnú uroveň napetia na každom článku na tisíciny volta,ak som to dobre pochoipil z manuálu.Má na to výstup,ktorý dá impulz v prípade prepetia alebo podpetia.
Myslím že abrams to vysvetlí lepšie ako ja.

[Pan Taum]

Pozor, on ten cellog není zrovna extra spolehlivý, viděl jsem jedno nebo dvě videa, kde nastavili na cellogu limit např.3,6V , napětí na baterii bylo přes 4V a cellog si vesele mlčel. Já osobně bych si to jako hlavní ochranu nedal.

K tomu zapojení - jak se teplotně srovnávají výkonové tranzistory při paralelním zapojení? Pokud by to byly Mosfety, tak si proud spravedlivě rozdělí, ale nevím, jestli se dají natvrdo spojit i klasické trandy.

[abrams]

Zdravím ,

pravda , Luge to vystihl trefně .
CellLog 8 monitoruje až osm článků , umí LiIon , LiPol a LiFE + pět dalších uživatelsky nastavených "pozorování" .
Má alarmový výstup jež se dá nastavit NC nebo NO , aktivován může být jak přepětím tak podpětím - obojí se dá
nastavit po 0,01V krocích .
Další funkce je záznam hodnot do paměti - záznam max. 16dní .

PDF manuál : http://www.auto88.cz/_pdf/CellLog_EN.pdf

Já ho použiju jako druhý stupeň ochrany aku - alarmovým výstupem odpojí AC dráty (odpojí nabíječku a měnič) .
Takže aku ochrání proti přebití tak proti hlubokému vybití .

Štve mě že jsem to neudělal díve ........ .

Elektronům zdar

[jonáš]

K tomu zapojení - jak se teplotně srovnávají výkonové tranzistory při paralelním zapojení? Pokud by to byly Mosfety, tak si proud spravedlivě rozdělí, ale nevím, jestli se dají natvrdo spojit i klasické trandy.

Teplotně nevim, ale proudově a výkonově se srovnávaj malym odporem v emitoru (stačí úbytek řádu desetin voltu). Co se týče myšlenky, uchladit z výkonovýho tranzistoru 220W .. nedělal bych to. Možná tak 60-80W s intenzivnim ofukovánim chladiče (a jistit to proti zadření fofrníku).

[luge]

to abrams
Zdravím.
Riešil si už prakticky využitie alarm výstupu z CellLogu?
Chcem ním odpojovať AC z meniča cez relé keď poklesne napetie,len sa neviem nejak pohnúť.
Nejaká jednoduchá schéma by nebola?
Vďaka.

[abrams]

Zdravím ,

to Luge , pardón za zpoždění , ještě to nemám hotové , až jo ,tak to sem dám . Vzhledem k mým
dosavadním zkušenostem to nebude podle prvního návrhu fungovat , takže do světa pustím až funkčtní schéma .

Elektronům zdar

[luge]

Zdravím ,

to Luge , pardón za zpoždění , ještě to nemám hotové , až jo ,tak to sem dám . Vzhledem k mým
dosavadním zkušenostem to nebude podle prvního návrhu fungovat , takže do světa pustím až funkčtní schéma .

Elektronům zdar

Ahoj.
Čo by sa stalo keby výstup z CellLog napojím na kontakty namiesto spínača v tomto zapojení?
http://elektro.g6.cz/?id=36&txt=spinac- ... anzistorem
Výstup na CellLog po meraní NO.vodivý a NC.nevodivý,čiže v stave NC.zapojiť na vývody zapne sa alarm ten zopne prívod na bázu tranzistora a ten relé ktoré odpojí napríklad manič.
Ešte dnes skúsim další typ ochrany a to pomocov akustického spínača,ktorý bude raegovať na zvuk alarmu a vypne napríklad batérie.

[abrams]

Zdravím ,

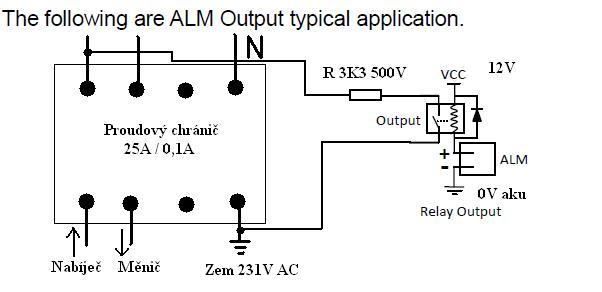

já tím Celllogem vyhodím proudový chránič , tím odpojím jak nabíječ tak měnič , jelikož Celllog hlídá přepětí
tak podpětí . Představoval bych si to nějak takhle :

Zda-li to takto bude fungovat nevím , nic triviálnějšího mně nenapadlo .

Elektronům zdar /

[luge]

Tranzistorový spínač funguje. K akustickému stupňu ochrany som sa ešte nadostal.

[tomas]

Zdravím ,

já tím Celllogem vyhodím proudový chránič , tím odpojím jak nabíječ tak měnič , jelikož Celllog hlídá přepětí
tak podpětí . Představoval bych si to nějak takhle :


Zda-li to takto bude fungovat nevím , nic triviálnějšího mně nenapadlo .

Elektronům zdar /

K proudovým chráničům i jističům jsou originál vyrážecí cívky:
http://eshop.schrack.cz/schrackpage/red ... -47_cs.pdf
je tam různý napěťový rozsah i 12-60Vdc
Ovšem jednou mne revizák za to zprdnul, že se ty vyrážecí cívky nesmí k chráničům používat, i když jsem to v normě nikde nešel. Ale je to možné, protože potom nejde poznat zda ten chránič padá kvůli závadě v elektroinstalaci nebo ho vyráží ta cívka. Ovšem proč to tak výrobce vyrábí nevím. Každopádně je možné použít také jistič nebo chráničojistič

[honzaL]

Ahoj všichni.

Nemáte někdo zkušenosti s balancérem SBM16/60. Ve strachu o LiFePo akumulátory jsem si to pořídil, ale nemám schema a správnou funkci si jen domýšlím z katalogového listu.
Mám to v kombinaci s CBM1 (zdvojeným) a nevím zda se to nebude negativně ovlivňovat.

díky za rady

[abrams]

Ahoj všichni.

Nemáte někdo zkušenosti s balancérem SBM16/60. Ve strachu o LiFePo akumulátory jsem si to pořídil, ale nemám schema a správnou funkci si jen domýšlím z katalogového listu.
Mám to v kombinaci s CBM1 (zdvojeným) a nevím zda se to nebude negativně ovlivňovat.

díky za rady

Zdravím ,

SBM16/60 není primárně určen k balancování jednotlivých článků (balancuje proudem cca 72mA = 0,072A) , ale slouží
jako ochrana proti hlubokému vybití aku . CBM1 je balanční modul na každý článek , pokud jsou zdvojeny tak tím líp .
Ale pozor na toto : http://gwl-power.tumblr.com/post/231712 ... current-is
Jinak já je požívám také a fungují dobře .

Odpověď : vzájemě se ovlivňovat nebudou , protože každý má jinou funkci .

Elektronům zdar

[honzaL]

Bohužel jsem asi udělal chybu. Uvažuji, že proud 60A při vybíjení mi poskytne výkon jen 3 kW. Můj měnič ale dokáže po určitou dobu i 4,5 kW, tedy proud 90A. Taky připojení přes šroubek M5 se mi zdá příliš slabé (kabel má 25mm2). Normálně jsou použité minimálně M8 na akumulátoru M12. Zařadil jsem tedy obvod pouze mezi Charger a baterie tedy maximalne na 60A (Mam Morningstar TS 60). Spoléhám na měnič, že při nízkém napětí vypne.
Charakteristiku dvojitého CBM jsem si změřil a je zde . Nejdřív jsem si myslel že proud 3A bokem je málo, ale praxe ukazuje, že je to dostačující.

P.S. proč proboha je tam chladič jako hrom, když to má mít jen 0,072A ??
