Fázově řízený vytěžovač alá Marek

[kodl69]

jou teda někde nějaký desky navíc, nebo ne? Asi bych dva kousky uživil...

[Marek_Kuřim]

jou teda někde nějaký desky navíc, nebo ne? Asi bych dva kousky uživil...

Ahoj Kodle, je mi líto, ale už neobjednávám.
Podklady jsou k dispozici… Ve JLCPCB by to neměl být problém objednat…

[UTima]

Mě tu nikdo nečte .-( ach jo.-)
Hele, má teď takový nápad, nabízím malou spolupráci. Jsem takový kutil Amatér, páječkou se umím ohánět, rozeznám rezistor od kondenzátoru, vím, že dioda má plus mínus...
Protože, mám MPP Solar 5048MK (king) zaujal, mě tento vytěžovač:
https://forum.mypower.cz/viewtopic.php? ... 8D#p194228
mám už doma DPS a moje spolupráce?
Mám dvě bolení hlavy:
1. Měnič je od zamýšleného vytěžovaného bojleru 25 metrů daleko, co bude lepší?
Vytěžovač dát k baterkám a tahat 230V k bojleru a nebo dát vytěžovač k bojleru a tahat řídící napětí baterky k bojleru? Tu druhou variantu mám skoro hotovou, mám natažených plno sdělovacích kabelů (telefonní co se tahají po sloupech, je tam asi třicet 0,5mm vodičů.
2. potřebuji přesný rozpis součástek na DPS, jen hledání vhodného trafa mi zabralo večer, a stejně jen bůhví jestli by tam pasovalo, jsem z toho úplně zmatený... ke všemu ještě někdo má něco a zase nemá něco jiného. Třeba někdo schopný si to chce postavit také a radou pomůže.
Samozřejmě všechno riziko jde na mě!

A co nabízím, kdo mi pomůže - stačí rada na dálku, tomu přivezu v mém akčním dosahu Hlinsko - Boskovice - Přerov a dolu k jihu nebo pošlu na své náklady jednu desku tohoto vytěžovače. Zítra jedu směr Zlín...

Tim

[kodl69]

co si představuješ přesným soupisem součástek? podle mě je to na schématu celkem pěkně specifikovaný, v zásadě obecný součástky ze šuplíkové základny... Deska by se mi jedna hodila, co ti není jasný co má být za součástky?

[cipis]

Že tu nikdo neodpovídá, tak ještě neznamená, že se to nečte

1. Mám to u baterek ve sklepě, bojlery jsou 15 a 25 m daleko, táhnu už regulovanou část. Nedělá to žádné problémy.
Stejně tam musíš natáhnout další silový kabel.

2. Sepiš si ho ze schématu, a jak přesně píšeš, každý má něco, já to nakupoval v TME a GME, plus staré zásoby doma. Hledání vždy zabere čas a co je teď, zítra být nemusí, takže to nemá smysl dávat s odkazy. Trafo je jasné, 230/12, rozměr je jasný, tak prostě ber, co najdeš za dobrou cenu. Pasuje tam i 230/2x12, ale musíš říznout do spoje a propájet, protože to má samozřejmě jinak vývody. Toto jsem psal už v původním tématu, kde jsem uváděl i další věci, co je třeba upravit v tišťáku, no asi se do toho nikomu nechtělo.
Stejně tak filtr, co kdo sežene, to si tam dá, ten originální stojí těžce přes 500 Kč, a to jsem za to odmítl dát, tak mám něco za dvě stovky tuším. A zase, musíš si najít aktuálně, co kde a za kolik je.
Stejně tak chladič, https://www.gme.cz/v/1498260/v7132-black-chladic tento považuji za zcela minimální, ono to dost topí.

[kodl69]

Chladič mě ani nenapadl, mám z všelijakejch desek ze smeťáku výběr... Filtr klidně takovejhle: https://www.aliexpress.com/item/4000509 ... ypOKiN73o4 akorát číňanovi nevěř ty A, radej 15-20A variantu i pro 2kW boiler, tj pod 10A jmen. proudu...
Když se zastavíáš v Boskovicích, tak si myslím, že většinu dílů vytáhnem ze šuplíku. Co vím že v šuplíku nebude, je triak a optočlen.

[UTima]

Všechno...
třeba kondík C5 fólie 1M- to jako co. třeba tento: https://eshop.rygel-elektro.cz/default. ... stiid=3258
nebo rezistory, to jako 0,3W nebo 0,6W nebo to je jedno
to samé trimry
nebo třeba to trafo 230/12, musí být 2,5VA nebo stačí 2VA
nebo třeba nevím přesné označení těch šroubovacích svorek do DPS, jsou různé rozteče, někde je uvádí někde ne.
a tak dále.
Fakt toto neumím. Jsem si to představoval, třeba stylem, že někdo kdo má zájem a ví o čem to je, bude objednávat pro sebe, mě jen přepošle svůj seznam, napíše co je třeba upravit, protože třeba něco nebude přesně sedět a já si už objednám buď to samé z toho obchodu nebo náhradu z jiného.
Každopádně, Kodl69 mi už několikrát poradil a Boskovice mám v plánu během dvou týdnů.
Raději bych tu druhou variantu, kdy bych umístil desku vytěžovače u bojleru,jak jsem psal mám to místo propojeno několika sdělovacími kabely, silové mám jen dva CYKY 4x10mm a 4x16mm a to je škoda, to bych musel natáhnout další nový v chráničce.

[cipis]

Součástky se nakupují tak, aby to tam pasovalo.
O trafu jsem psal už dvakrát. 2VA bohatě stačí.
Každý má svoje oblíbené obchody, svoje náhrady.
Opravdu stačí vzít to schéma a vypsat si součástky.
Výkon rezistorů je tam taktéž uvedený.
Ke zprovoznění je potřeba nejlépe osciloskop a laboratorní zdroj, tak jestli si neporadíš s výběrem součástek, jak si poradíš s nastavením? Min. ten regulovatelný zdroj to chce, něco jde poštelovat podle svitu té LEDky, je tam poměrně čitelný náběh.
Zde výsledek na osc: https://youtu.be/OFgpZ9EgGmY

[cipis]

Nebo ještě jinak, tenhle vytěžovač by si zasloužil svoje vlastní vlákno, je to už zavlečené minimálně do tří vláken, možná víc ... A jsem zdechlý to všude hledat. Tak najdi všechny zmínky o tomto vytěžovači (příspěvky), já to přetahám do jednoho nového vlákna, no a vyhrabu nákupní košík z TME. Z GME bohužel, ti matloši změnili celý systém, včetně zákaznických účtů, nicméně toho až tak moc nebylo, tak to budu schopen dohledat. Bereš?

[cipis]

DPS není na triak BTA26/800 ale na BTA 140/800.
https://www.gme.cz/bta140-800


elyt
10u/100V
100u/10V
1m/25V

ker.
100n
100n/275V
470n

folie
1u

rezistor
27k
27k
3x 1k
12k
2x10k
270R
100R/2W
2k7
15k

trimr
1k
1M

TL494CN ok
MOC3021M ok
BTA140/800 ok
2x BC547
1N4007
1N4148
BC250C1500

objednávka z TME (trimry jsem nakonec vzal z GME víceotáčkové):

tme_obj.pdf

(1.86 MiB) Staženo 238 x

[kodl69]

Desky mám objednány, a budou asi nějaký navíc. Spíš uvažuju o tom, že bych to celý přemaloval na SMD a pak by se to nechalo komplet osadit v číně. Samozřejmě SMD by asi nebyl triak, filtr trimry a konektory, tráfko, a tím pádem by to ani nebylo v ceně, ale to dokáže připájek každej klempíř Zatím jsem to nemaloval, ale odhaduju cenu desky bez výše uvedeného okolo 300Kč za kus, s tím, že bych každýmu přidal trafo do dps z vlastních zásob. Zkuste napsat, jestli by o tohle byl zájem, třeba do i do SZ, tohle není moje téma, jenom jsem se sem vecpal. Dá se zadat osazení 5 nebo 10ks, možná ne plochu 10x10cm vejdou ty destičky v smd variantě dvě, takže 10 nebo 20ks... na druhou stranu, víc než polovinu součástek na tohle mám doma po šuplících, takže vlastně zadarmo, tak proč to nechat dělat v číně. To jsou dilemata...

[cipis]

Přesunuto sem, časem sem doplním i ty starší příspěvky, jen doufám, že se to zařadí chronologicky ... A taky, že mi UTima pošle ty starší, co dostal za úkol najít ...

[Roura]

Pro oživení si tam dej žárovku. Budeš mít i vizuální vjem

Děkuji Vám všem za ochotu a vysvětlení.Díky

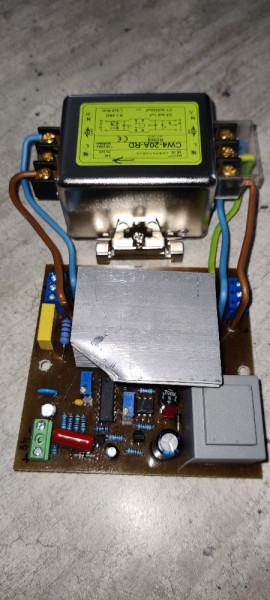

Tak postaveno a zprovozněno 2ks.Fungují na první zapnutí.Do bojleru to pouští od 1 do 2200W.Desky jsem nakreslil a vyleptal sám nebylo to tak těžké.Na triak jsem použil chladič 7x4cm jemně žebrovaný.Po nastavení osciloskopem jsem zkontrolovat jak se hřeje.Jeden tranzistor se hřál na 85 stupňů, tak jsem ho raději vyměnil.Nejvíce se hřeje rezistor k LED diodě.Jinak je to jen vlažné.
Děkuji"Cipis,Kodl a samozřejmě Markovi za zveřejnění schéma.

[cipis]

Přihoď fotky

[Roura]

Nevím jak přiložit obrázky naveďte mě.

[cipis]

Klikneš Upravit v editoru, pak pod okénkem je záložka Příloha, vybereš soubor, dáš Přiložit soubor, ten se nahraje, no a na závěr dáš Vložit do příspěvku (tam, kde máš zrovna kurzor v tom okně, kde píšeš text).

[Roura]

Nevím jak přiložit obrázky naveďte mě.

[cipis]

Pěkné
Jednostranný tišťák, máš tam posílené cesty? Kusem drátu nebo aspoň vrstvou cínu?
Koukám, že také "externí" filtr, proč je ten originální tak drahý?

[Keraj]

Desky mám objednány, a budou asi nějaký navíc. Spíš uvažuju o tom, že bych to celý přemaloval na SMD a pak by se to nechalo komplet osadit v číně. Samozřejmě SMD by asi nebyl triak, filtr trimry a konektory, tráfko, a tím pádem by to ani nebylo v ceně, ale to dokáže připájek každej klempíř Zatím jsem to nemaloval, ale odhaduju cenu desky bez výše uvedeného okolo 300Kč za kus, s tím, že bych každýmu přidal trafo do dps z vlastních zásob. Zkuste napsat, jestli by o tohle byl zájem, třeba do i do SZ, tohle není moje téma, jenom jsem se sem vecpal. Dá se zadat osazení 5 nebo 10ks, možná ne plochu 10x10cm vejdou ty destičky v smd variantě dvě, takže 10 nebo 20ks... na druhou stranu, víc než polovinu součástek na tohle mám doma po šuplících, takže vlastně zadarmo, tak proč to nechat dělat v číně. To jsou dilemata...

Ahoj,
já bych možnost koupit desku nebo dvě uvítal a klidně i se součástkami co na ní patří, nebo nejlépe rovnou osazenou.
Jen bych zůstal u THT (nožičkového) provedení, kdy je šance případně postiženou součástku vyměnit.

[glottis]

Desky mám objednány, a budou asi nějaký navíc. Spíš uvažuju o tom, že bych to celý přemaloval na SMD a pak by se to nechalo komplet osadit v číně. Samozřejmě SMD by asi nebyl triak, filtr trimry a konektory, tráfko, a tím pádem by to ani nebylo v ceně, ale to dokáže připájek každej klempíř Zatím jsem to nemaloval, ale odhaduju cenu desky bez výše uvedeného okolo 300Kč za kus, s tím, že bych každýmu přidal trafo do dps z vlastních zásob. Zkuste napsat, jestli by o tohle byl zájem, třeba do i do SZ, tohle není moje téma, jenom jsem se sem vecpal. Dá se zadat osazení 5 nebo 10ks, možná ne plochu 10x10cm vejdou ty destičky v smd variantě dvě, takže 10 nebo 20ks... na druhou stranu, víc než polovinu součástek na tohle mám doma po šuplících, takže vlastně zadarmo, tak proč to nechat dělat v číně. To jsou dilemata...

Ahoj,
já bych možnost koupit desku nebo dvě uvítal a klidně i se součástkami co na ní patří, nebo nejlépe rovnou osazenou.
Jen bych zůstal u THT (nožičkového) provedení, kdy je šance případně postiženou součástku vyměnit.

Lidi se smd boji ale velikost 1206 a 0805 vymenis uplne v pohode doma i trafopajkou a pinzetou a radove rychleji nez klasickou soucastku. Dratove souastky pak osazene do prokovene desky a pajene bezolovem byva pak nekdy vylozene peklo
