1400W+1620W Tureň

[Lui]

ještě dotaz, těch 12 Fetů jsou stejné typy ??, nebo je 6 ks N a 6ks P tranzistorů ??
Dále mě napadá vyzkoušet to trafo samostatně odpojené od těch fetů a sekundárů a zapojit ho přes nějaké omezení k trafu 2x12Volt AC, nebo 24Volt jestli to nemá mezizávitový zkrat, to frafo má dvojité vynutí ?? na fotce vydím 3 tlusté vodiče v bužírce..

áno...povodne boli tie fety rovnakého typu NXP BUK7510 100B

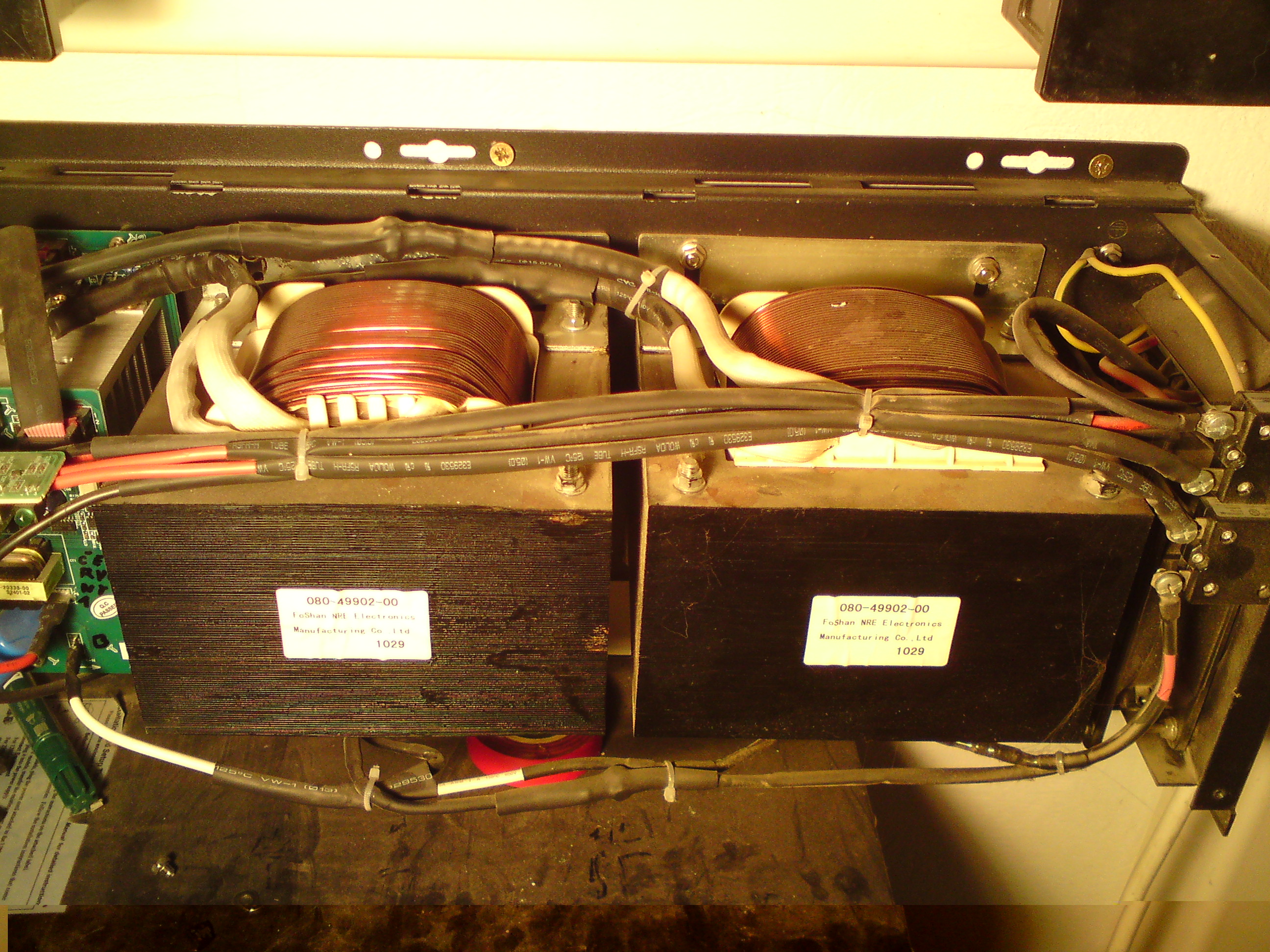

Z toho velkého trafa ide jeden hrubý vodič z fetov do trafa....z trafa potom do druhého trafa a z druhého ide naspet na fety.
(či je dvojité vinutie to neviem)

[goodbie]

ještě dotaz, těch 12 Fetů jsou stejné typy ??, nebo je 6 ks N a 6ks P tranzistorů ??
Dále mě napadá vyzkoušet to trafo samostatně odpojené od těch fetů a sekundárů a zapojit ho přes nějaké omezení k trafu 2x12Volt AC, nebo 24Volt jestli to nemá mezizávitový zkrat, to frafo má dvojité vynutí ?? na fotce vydím 3 tlusté vodiče v bužírce..

pálí vám to a píše rychleji logické by bylo 6Na 6P aby to mohlo kmitat mezi sebou ale kdo ví jaká je tam konstrukce a zapojení.Lui a jaké jste použil pro opravu ???číslo typ???

[Lui]

Použil som FB4410Z.
Ale vymenil som len tých 12 kusov a tie odpory ktorým nesedel odpor.

Nestíham odpovedat....

[FRSO]

Chtělo by to lepší foto pohledu na ty trafa z boku jak jsou připojené k těm chladičům, jestli má to každé trafo dvojitý primár, tak bych ho odpojil od toho chladiče, zapájel bych si tam jen jeden a jeden Fet a na výstup těch fetů bych zapojil místo trafa nějaký odpor cca 100 Ohm/10Watt a změřil bych střídavé napětí na Gate fetu a pak na té zátěži-musí tam být střídavé napětí a tím bych si ověřil to buzení, pak bych otestoval nějak to trafo na mezizkratový závit a tak pokračoval dál k závadě..

[goodbie]

a ještě bych použil toto http://www.tme.eu/cz/details/buk7508-55 ... n-tht/nxp/# ale ty originál nemůžu najít asi hledám blbě

[Lui]

takto:

[FRSO]

Ne, tento fet je jen do 55Volt a to je málo, musí být na 100Volt !!, našel jsem jen IRFB4410 čína

[goodbie]

Ne, tento fet je jen do 55Volt a to je málo, musí být na 100Volt !!, našel jsem jen IRFB4410 čína

jj vidím to také ááá takže trafa jsou propojené do serie tedy jako jedno trafo

[tomas]

Zkoušem jsem dát paralelně v výkonovým tranzistorům na UPS APC3000 jiné typy a větší trafo abych zvedl výkon ale pořád se to potkávalo - asi nestíhaly zapínat a vypínat a šlo to do proudu ale nic neschořelo - dal sem tam totiž 450A mosfety - marný pokus

Výkonnější mosfety mají také větší kapacitu na elektrodě Gate a proto potřebují výkonnější budiče, jinak se pomalu zapínají a vypínají (dlouho trvá než se nabije a vybije jejich kapacita) a tím rostou ztráty a také se můžou potkávat.
Nahradit za jiné typy je možné, ale i na tu kapacitu G-S je třeba dát pozor.

[FRSO]

Je potřeba stejné parametry toho fetu 100V/75A a ještě musí sedět odpor v sepnutém stavu I Rds v Ohm !!
Ten FB4410 je na 100V a na 96A a má 8 mOhm=0,008 Ohm, nevím kolik má ten originám I Rds

[goodbie]

http://www.digchip.com/datasheets/parts ... 0B_127.php ale jestli to pošlou na slovensko nevím http://datasheetz.com/data/Integrated%2 ... heetz.html

[tomas]

jj vidím to také ááá takže trafa jsou propojené do serie tedy jako jedno trafo

je to překvapivé, ale je to tak. Většinou jsem se totiž setkával s tím, že primáry byly paralelně a seknudáry podle toho jestli měl být výstup 115V (paralelně) nebo 230V (sériově).

[FRSO]

Super datasheet by vyhovoval, ty náhrady co tam měl Lui by asi stačily, dle té poslední foto je to zapojeno nejspíš tak, že každé trafo má 1. vynutí primární, tzn. že začátky vynutí jsou spojeny a jsou zapojené na jeden pol a konce se připojují střídavě k napětí 24Volt přes ty mosfety 12ks a 12Ks, sekundáry mají taky nejspíš jedno vynutí a jsou spojeny zase do série 2x115Volt. Postupoval bych v opravě dle mých rad v předcházejících příspěvcích. Mosfety budou určitě s kanálem P 12ks a N 12ks. Pokud bude v pořádku buzení, nebo se opraví, tak by neměl být problém to rozchodit. Franta

[tomas]

Je potřeba stejné parametry toho fetu 100V/75A a ještě musí sedět odpor v sepnutém stavu I Rds v Ohm !!
Ten FB4410 je na 100V a na 96A a má 8 mOhm=0,008 Ohm, nevím kolik má ten originám I Rds

Stejné nebo lepší , ale pravděpodobně budou i dražší pokud se takové vůbec podaří sehnat.

[goodbie]

ono kolikrát vůbec něco sehnat je docela problém,asi bych ale volil všech 24 kusů

[Lui]

Dakujem zatial za všetky rady....pozhánam súčiastky a uvidíme čo z toho bude

[FRSO]

Ještě bych nesháněl ty drahé fety ale odzkoušel bych si to jen s těma FB4410, nebo najakýma levnýma a pomocí toho zátěžového odporu 100Ohm a odpojeních traf od fetů !! co jsem psal a pak nakonec bych sehnal ty správné !! hlavně poměřit vše jak jsem to popisoval !! Snad si na to troufneš, nebo popros nějakého elektronika ve tvém okolí co ti s tím pomůže. Potřebuješ hlavně nějaký multimetr co umí měřit frekvenci. Ještě proměř ty druhé fety cs neměnil, jestli nejsou probité když ti ty vyměněné zase vyhořeli !! ty co jsi poprvé odpájel (těch 12kusů) tak byli všechny probité ??
Dej vědět jak to pokračuje. Franta

[Lui]

Aha...v poriadku...dakujem za upozornenie...urobím to presne tak ako je to popisované....ešte si to dobrých pár krát prečítam pre istotu...

[tomas]

Na tomto šíleném pdf souboru je protokol z měření a na konci fotky střev:
http://tortech.com.au/TestreportInverter.pdf
jsou tam i jiné veze těchto měničů. Schéma tam bohužel není.

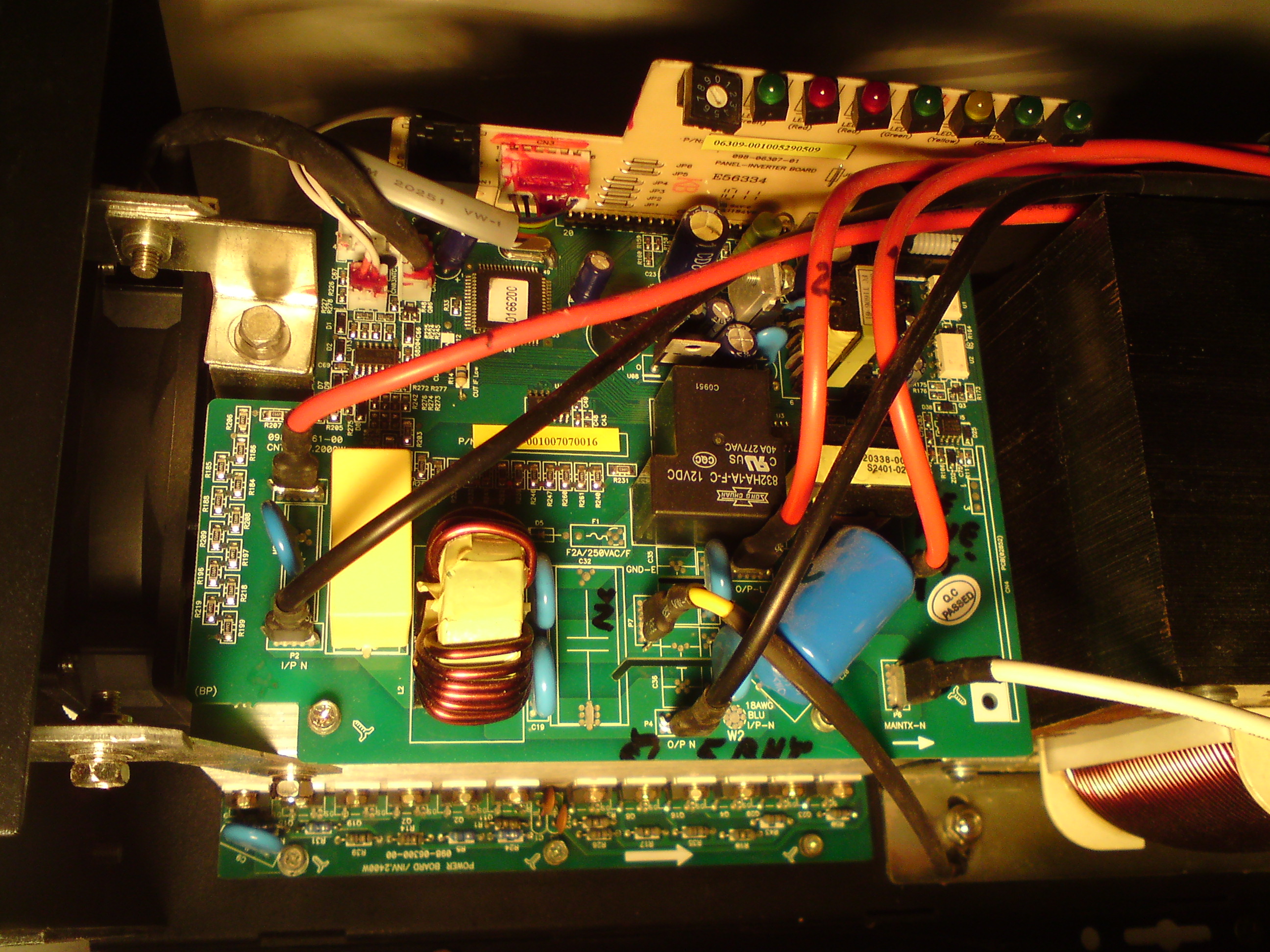

Co je napsáno na tom řídícím švábu pod tou samolepkou s číslem 0166200 na tomto fotu?
https://forum.mypower.cz/download/file. ... &mode=view

[střídač]

Aha..

Je možné zapojit jen několik, třeba dva, na funkčnost to nebude mít vliv. V případě neúspěchu to trochu ušetří na další zapnutí.
