DIY 3kW Arduino MPPT Solar Charge Controller ESP32

[rottenkiwi]

Po par hodinach testovania je to stabilne na 6 A / 140 V / 845 W OUT.

https://youtu.be/P8URCttCUPg

1000 W nedam, lebo nemam vhodne odpory.

[rottenkiwi]

AKo vyrobit PWM pre plavajuci H-bridge aby mal menic 97.9 % ucinnost,
ak na vystupe MPPT bude mat BUS 80 - 300 V DC ?

A co je lepsie, diode-clamped, s plavajucim capacitorom alebo kaskadova H-bridge topologia ?
O kolko bude D-PWN u CHBC / cascaded H bridge converter / ucinnejsia ako PS-PWM ?

Driver pre H-bridge casto vyuziva dead-time, ale su aj ine drajvre, ktore vyuzivaju gate-bias.
Oplati sa robit taky driver alebo radsej pouzit dead time na mitigovanie shoot-through ?

[gupa]

https://www.researchgate.net/publicatio ... _gate_bias

3.3 Benefity a režijní náklady
Poskytnutím předpětí brány na dvou tranzistorech NMOS může navrhovaný ovladač Hbridge úspěšně zvýšit rozsah řízení při použití PWM,
díky čemuž je řízení PWM vysoce efektivní. Na rozdíl od konvenčního H-můstku
řidiči, navrhovaný ovladač H-můstku nevyžaduje další mrtvý čas
generátor, aby se zabránilo jevu prostřelování.
Proto tento navrhovaný ovladač H-můstku bez generování mrtvého času může
snížit náklady na hardware. Jediným omezením v provozu tohoto ovladače je
situace, kdy jeden vstup udržuje stav „Hi“ a druhý je
řízena signálem PWM. Tato situace stále způsobí přestřelení
výskytů. To však lze vyřešit připojením dvou extra NMOS
přepne na brány Q3 a Q4, aby přinutil VGN3 nebo VGN4 k uzemnění jednou
ostatní strana vstupy „Hi“, i když signál PWM vstupuje na tuto stranu.

[rottenkiwi]

Tie pdf a diplomove prace prave studujem, len ako to urobit rychlo
s digitalnym riadenim a s tym co mam doma v sufliku ?

[rottenkiwi]

Testy pokracuju :

OUT: 6.2 A / 151 V.

https://youtu.be/1GojhgKeOpY

[rottenkiwi]

Test pokracuje s vyssim prudom:

OUT: 7.5 A / 138 V / 1038 W.

https://youtu.be/l-iWkdlbaS0

[gupa]

Obdivuhodné, připomíná mi to období taktování procesoru intel z kmitočtu 75 na 150MHzpřes pinové propojky na MB. Diskutovalo se tehdy jen otom, co bude dále, jakou cestou to půjde, aby se zrychlovalo, pro zajímavost, první uložené video s animovanou lokomotivou s koncovkou avi byl soubor zabírající podstatnou část místa na HDD, který byl umne jako u prvního kompu 200Mb a OS w95, vědělo se že to jen uchlazením neskončí.

Jak by měl vypadat optimální vstupní filtr u takového měniče, mluvíš o jeho potřebě ve videu.

[rottenkiwi]

AKo filter som pouzival u BUCK MPPT elyty s vysokym ripple current, low ESR elyty,
dalej impulzne capacity + keramiku.

Ale tu si nie som isty, cim to je, ze to napatie na vystupe ACS712, ktory
je na vstupe jednej aj druhej fazy tak skace, musim pozriet ake som tam
dal na Vcc, GND a OUT kapacity.

Teraz rozmyslam ako co najjednoduchsie urobit menic s ESP32 + 2 x FET + kondy a cievky,
12, 24, 48, 60 V DC ==> 80 - 400 V AC mam tu uz nieco na stole aj kod v ESP32
idem tu skusit popajkovat, tym by som mal lacny menic, na pecenie chleba
alebo ohrev vody priamo z panelov, s vykonom 3000 W a cistym sinusom.

A ked sa to podari, tak len vymenit FET-y a mame menic na 1200 V DC z panelov.

.

[gupa]

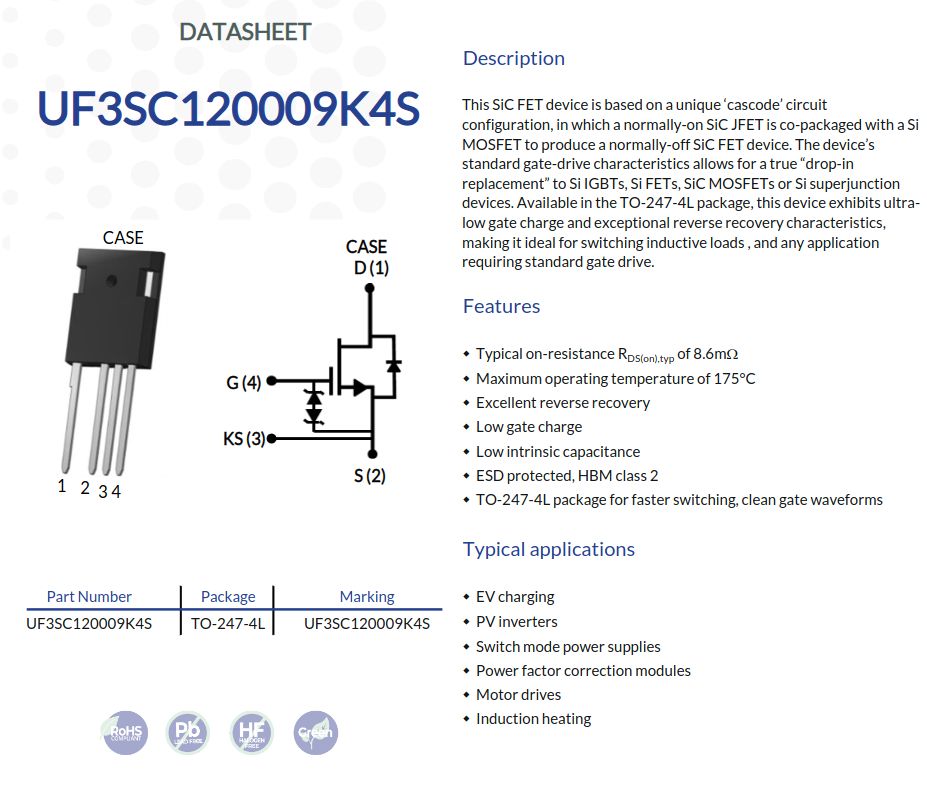

Proč nepoužít IGBT? Budič je, frekvenci lze snížit, řadit vedle sebe sice moc nejde ale ampérově a voltově mosfet cenově předčí. Takový mosfet UF za 2500Kč je pěkný, ale je to jen nerozum a idea. Proč nepoužít na DC/AC trafo a třeba toto?

https://www.tme.eu/cz/katalog/tranzisto ... 1775135%3B

[rottenkiwi]

Lebo IGBT potrebuje 2 napatia izolovane od GND PWM IC jedno kladne a jedno zaporne
na driving. U FET-u je to jednoduchsie.

https://www.youtube.com/watch?v=eQ-QDtw4R9g

[rottenkiwi]

Teraz to testujem na:

8.0 A OUT / 151 V / 1230 W.

https://youtu.be/t4NlBV29ZWk

[rottenkiwi]

Na vystup toho BOOST MPPT teraz potrebujem urobit toto:

Asymmetric Cascaded H-Bridge Multilevel Inverter

https://www.youtube.com/watch?v=-xS0Zky5zFE

Fifteen Level Cascaded Multilevel Inverter Using 10 power Switches

https://www.youtube.com/watch?v=jF8laNCBvrE

TEST:

OUT: 8.45 A / 161 V / 1355 W.

https://youtu.be/EJDRkVvv_uE

[rottenkiwi]

Zatial som sa dostal testami na:

OUT: 8.9 A / 168 V / 1485 W.

/ su tam len 200 V FET-y a neviem zmerat aky je tam ripple na vysokych frekvenciach /

https://youtu.be/nG0fUM2VeOw

Idem dalej studovat ten kascadovy a/symetreicky H-bridge a ci budem mat
doma suciastky to zacat testovat.

[rottenkiwi]

Testy pokracuju.

TEST:
OUT: 13.5 A / 1900 W.

IN: 18 A - per phase

https://youtu.be/G1C6h---owE

Dalej sa neda ist, musim hladat 40 A istic.

[rottenkiwi]

Tak som vymenil istice a ideme dalej.

TEST:

OUT: 14.4 A / 151 V / 2170 W.

https://youtu.be/yuZems6EbgE

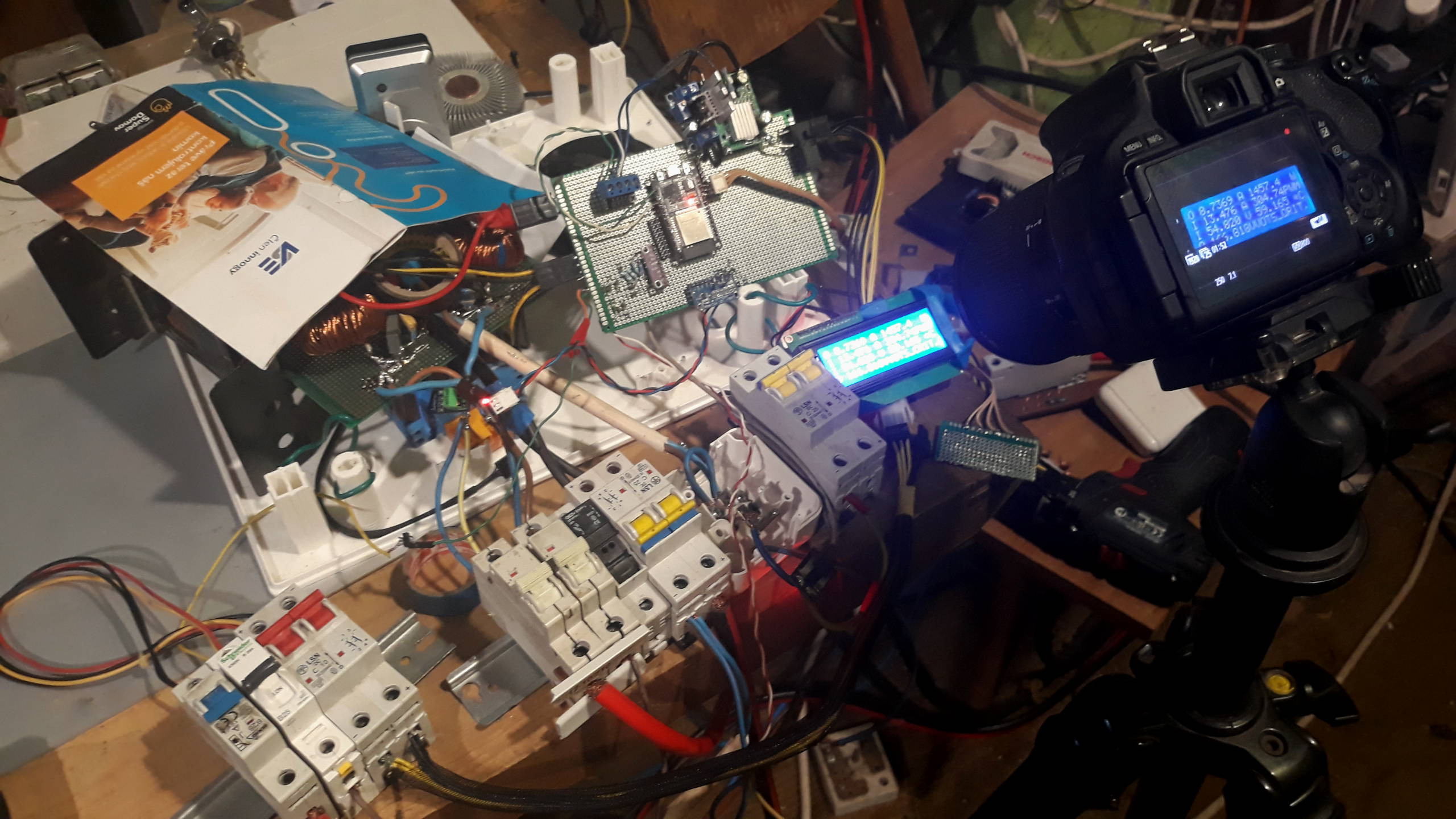

TEST SETUP:

.

[rottenkiwi]

Ked na vypnutie 165 V DC pouzijem tri rele 55 + 55 + 55 V a premostim ich kapacitami
ako v tomto videu, bude to fungovat ?

https://www.youtube.com/watch?v=tRFHC2_tmNA&t=240s

[Franta2776]

Nebude při rozpojení se kondiky nabijí zůstanou nabité.Ten kondík se musí oddělit diodou a přes odpor vybít.Ten odpor bude pžemosťovat diodu a ta bude v serii s kondíkem.

[Kostěj]

Ked na vypnutie 165V DC pouzijem tri rele 55 V a premostim ich kapacitami
ako v tomto videu, bude to fungovat ?

Rozepnutí: Ano, pokud rozepnou všechny naráz. Respektive v tak malém časovém intervalu, že napětí na kondenzátoru nejrychlejšího relé nepřekročí 55V. Takže o jakém proudu a jakém relé se bavíme?
Sepnutí: co udělá náboj v kondenzátoru s kontakty relé? Jaký zkratový proud dá obvod kondenzátor-relé? Jaký špičkový opakovatelný proud má relé a s jakou životností?

[rottenkiwi]

https://www.sensata.com/products/relays ... ries-d2d40

https://www.sensata.com/sites/default/f ... asheet.pdf

Kondenzatory sa nemozu pri zapnuti vybit, lebo budu uplne na 0 V.

Ale bude to rele fungovat od - 60 *C do 100 *C ?

Lebo tam pisu ze az od -40*C.

[Kostěj]

Kondenzatory sa nemozu pri zapnuti vybit, lebo budu uplne na 0 V.

Tak to jsem se ztratil. Prosím zjednodušené schéma s vepsáním napětí těsně před sepnutím.
