Dali jsme s rongicem data a servery dohromady a vzniklo z toho mereni ostrovní FVE Maršov na MyPower.CZ. Kdo chce, může zapnout a sledovat obě FVE současně například místo televize



Pokud ma nekdo zajem zpristupnit sva data a take se zapojit do tohoto online projektu, urcite dejte vedet.

Pokud neco nefakci, prosim o bugreport , diky.

[matej]

KRÁSNĚ!
Ty grafy jsou ještě lepší než tady .. Velmi oceňuji měření teploty panelu.
Mám dotaz - napětí panelu je měreno na svorkách panelu anebo až u regulátoru?
A jak je měřen ten osvit?

[rongic]

KRÁSNĚ!
Ty grafy jsou ještě lepší než tady .. Velmi oceňuji měření teploty panelu.
Mám dotaz - napětí panelu je měreno na svorkách panelu anebo až u regulátoru?
A jak je měřen ten osvit?

Díky. Měření teploty panelu už je jen taková perlička, s 1wire sběrnicí mám celkem zkušenosti, tak jsem tam jedno čidlo nalepil. Měření napětí panelu je prováděno přímo BKE regulátorem, případná ztráta napětí na vedení by měla být minimální, navíc regulátor měří napětí i proud vskutku velmi dobře (porovnáváno s několika multimetry digi i analog).

No a sluneční svit je měřen fotodiodou na tento účel určenou SFH203P a je připojena do stávající 1wire sběrnice - o tomto měření se jak bude chvilka rozepíšu na Wiki a dám tam nějaký návod na stavbu.

[matej]

Paráda, ta fotodioda je dobré řešení.
S tím úbytkem na kabelech z panelu bych si ale tak jistý nebyl. U mne třeba na 25m kabelu 2x6mm2 se při 20A udělá úbytek asi 2,2V na pól, takže celkem 4,4V. Kvůli tomu v létě provozuji přes sluneční dny panely vpravo od bodu max. výkonu. Panely mám s velmi podobnými parametry jako Vy, ale mám je tři zapojeny paralelně. Regulátor CX10 upravený na asi 70A přidáním mnohem silnějších mosfetů. (Původně byl systém podobně jako váš, s 1 panelem ale se rozrostl). Přebytky jdou automaticky do bojleru přes DC-DC měnič vlastní výroby s účinností 94%.
No ale chtěl jsem říct hlavně ten úbytek .. nemusí být zas tak malý. Schválně nahoďte průřez a délku kabelu ..

[rongic]

Je to cca 5-6m kabelu, ale pro jistotu to v neděli, až tam budu, změřím přesně, a je to 2.5mm2.
http://fv-marsov.humlnet.cz/pictures/IMG_5650.jpg

Každopádně jestli tam bude o volt míň, tak i tak ten BKE regulátor z toho vytáhnul nominálních 220W, takže spokojenost

[mypower.cz]

první náznak dokumentace: http://wiki.mypower.cz/openfvelog:start

[matej]

Je to cca 5-6m kabelu, ale pro jistotu to v neděli, až tam budu, změřím přesně, a je to 2.5mm2.

Při 7A je tam úbytek 1,3V, tedy ztráta výkonu asi 6%. Není to tak strašné ale na tyto proudy se již dává běžně 4mm2.

[tomas]

Přebytky jdou automaticky do bojleru přes DC-DC měnič vlastní výroby s účinností 94%.

to je dobrá účinnost. Mohl bych poprosit o stručný popis parametrů měniče nebo schéma?

[rongic]

Není to tak strašné ale na tyto proudy se již dává běžně 4mm2.

To sice vím, ale BKE regulátor umí na svorky vstupu připojit maximálně 2.5mm2 Jen u svorek baterie a spotřebičů je 2x 2.5mm2.

[tomas]

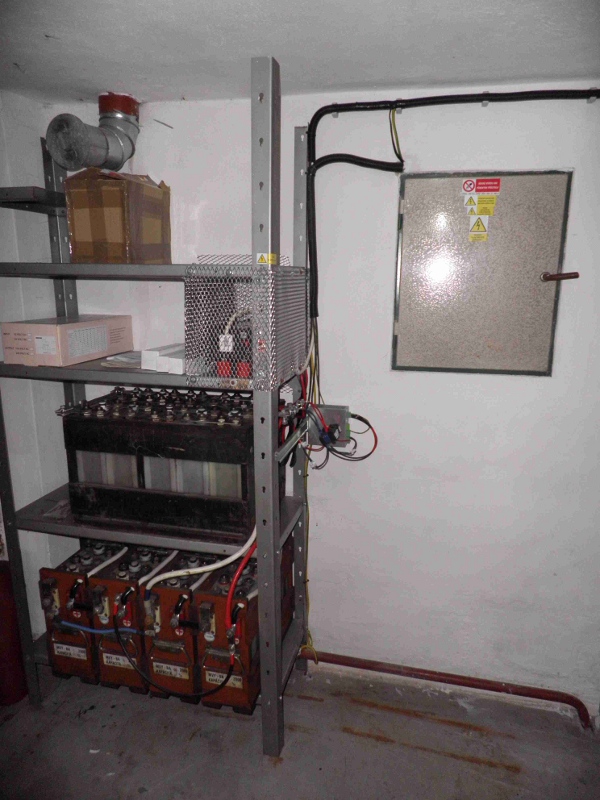

Já tam ten 4mm2 solární vodič dostal a dokonce se všemi drátky, ale bez dutinky https://forum.mypower.cz/download/file.p ... &mode=view Možná pocínovat nebo napájet kousek CY 2,5 vodiče by také šlo.
Ty malé svorečky mě tam také štvou

[matej]

Přebytky jdou automaticky do bojleru přes DC-DC měnič vlastní výroby s účinností 94%.

to je dobrá účinnost. Mohl bych poprosit o stručný popis parametrů měniče nebo schéma?

Invertující topologie, kvazirezonanční ZVS, řízen UC3842 doplněno obvody pro ZVS spínání. Zapne se při překročení 30V na vstupu, vypne se při poklesu pod 26V, při provozu na vstupu udržuje 27V (vše lze nastavit). Dalo to hodně práce, návrh 8 hodin 6 dnů v týdnu po dobu 1 měsíce, realizace a ladění další 2 týdny.
Momentálně se jedná o 200W verzi, bylo to pro 1 panel, teď mám 3 takže nestíhá spracovat všechen výkon. Plánuji cca 1,5kW verzi už i s mikrokontrolérem a MPPT.

[Toul]

to matej_bb: vidím že do spousty věcí vidíte lépe než já..... KDyž jste se díval na ten CX10, netušíte zda by se na něm dalo jednoduše přebastavit max. nabíjecí napětí? kokrétně k hranici 15V?

[matej]

Vždyť v nastavení pokud se nastaví Flooded (prostě ne GEL ale to druhé) tak to nabíjí po 14,8V .. to nestačí?
No je tam nějaký šváb hlavní .. dalo by se teoreticky regulátor ošálit tak, že ten šváb tam kde měří napětí, tak třeba vrazit LEDku třeba červenou, nastavit regulátor na GEL (13,8V) a ta ledka to zvedne o asi 1,5V, takže na těch cca 15V.
Podívám se na to blíže

[Toul]

Já se na to ptal přímo v SOLARTECU a říkali že na elektrolytku to nabíjí na 14,4V a jednou za dvě hodiny to vylítne na 14,8V ale sami to neuměli vysvětlit jak přesně to chodí:-(

[JiříK]

V tom Solartecu asi neumí číst ani ten blbý návod! Napětí vyjede na 14,8V, tam 2 hodiny drží, pak to stáhne na 13,8V tuším. Nastavení pro tekutý elektrolyt. Pro gelovku to vyjede na 14,8V, ale pak to hned frčí dolů.

[Toul]

Super díky, ale toto jsme ani já nenašel v návodu tím myslím takový ten dostupný na phocosu.

[vata]

V tom Solartecu asi neumí číst ani ten blbý návod! Napětí vyjede na 14,8V, tam 2 hodiny drží, pak to stáhne na 13,8V tuším. Nastavení pro tekutý elektrolyt. Pro gelovku to vyjede na 14,8V, ale pak to hned frčí dolů.

Zdravím, tímhle jste mě dost vyděsil - CXN mám nastaven na GEL, a napětí, které to měří na baterii má průběh jako na tekutý elektrolyt který uvádíte. Zítra si to budu muset pohlídat - u gelovky by to nemělo vyrovnávat na 14,8, ale proběhne tam ta fáze absorpce (píšou že min. 30 minut) na 14,4V. Konkrétněji rozdíl průběhů nabíjení pro GEL / elektrolyt neuvádí ani v manuálu ani v datasheetu... http://phocos.de/sites/default/files/do ... -web_0.pdf
Nějak ztrácím vůči tomu Phocosu poslední špetky důvěry
