zapojení čidel DS18B20, doporučení, nápady, tipy, ...

[kodl69]

já osobně nemám žádnej velkej rozvod s DS18B20. Prostě kde potřebuju, zapojím si čidlo k ESP drátem, kterej je přímo u ESP, který tam má třeba i jinou funci, třeba spínání relé od oběhovky fototermiky, měření proudu z baterek a pod... A snažím s eo to, aby každáý čidlo mělo svůj pin. Je to z prostýho důvodu, že když čidlo vyměním já nebo kdokoliv, kdo udrží šroubovák, tak to bude fungovat bez nějakýho zjišťování adres čidel...

[Forrest]

furt zjistuju.. ESP jsem uchodil, ale pořad tapu v tech "include" .. na ESP mam extra.yaml ale za boha nevim, co pridat do configuration.yaml, aby to zacalo fachat .

[betmen]

Forrest, ak v tom mas zmatok, tak vyskusaj flashut espeasy.
nevies si ho sice usposobit k obrazu svojmu, ale dokaze odosielat udaje cez mqtt a podporuje velke mnozstvo snimacov, cidiel, rele, motorov, led atd a navyse vsetko ovladas cez web rozhranie.
a casom to integrujes cez esp home...

[kodl69]

Nějak ti nerozumím. Pokud vytvoříš v ESPHOME patřičnej YAML, nahraješ ho do ESP a v logu vidíš, že tam máš hodnoty, tak potom stačí v zobrazení přidat kartu s patřičnou entitou a máš to na obrazovce, další je automation aby to něco ovládalo...
jenom ukázka ovládání ohřevu a chlazení ve skleníčku:
ESP:

Kód: Vybrat vše

esphome:
  name: sklenik-terasa
  friendly_name: sklenik-terasa

esp8266:
  board: esp01_1m

web_server:
  port: 80

# Enable logging
logger:

switch:
  - platform: gpio
    pin: GPIO12
    name: "topeni"
  - platform: gpio
    pin: GPIO15
    name: "chlazeni"


dallas:
- id: "temp1"
  pin: GPIO13
- id: "temp2"
  pin: GPIO14
#- id: "temp3"
#  pin: GPIO16

sensor:
- platform: dallas
  index: 0
  name: "sklenik"
  dallas_id: temp1
  id: temper1
- platform: dallas
  index: 0
  name: "venek"
  dallas_id: temp2
  id: temper2

i2c:

     sda: GPIO5
     scl: GPIO4
     scan: true

#display:
  #- platform: lcd_pcf8574
    #id: lcdsklenik
    #dimensions: 20x4
    #address: 0x27
    #lambda: |-
        #  it.printf(0,0, "sklenik %.2f C", id(temper1).state);
        #  it.printf(0,1, "venek %.2f C", id(temper2).state);
        #  it.printf(0,2, "sklenik %.2f C", id().state);
        #  id(lcdsklenik).backlight();
        #  } else {it.printf(0,3, "spinac OFF") ;
        #  id(lcdsklenik).no_backlight();
        #  };

# Enable Home Assistant API
api:
  encryption:
    key: "pOS9qwAREMFXSG3SZu2zdXDRCdHXcPenUQ="

ota:
  password: "fcb28e54cff6176d023442477d70fc84"

wifi:
  networks:
  - ssid: mojessid
    password: mojeheslo
  - ssid: druhawifi
    password: heslodruhewifi

  # Enable fallback hotspot (captive portal) in case wifi connection fails
  ap:
    ssid: "Sklenik-Terasa Fallback Hotspot"

# Optional manual IP
  manual_ip:
    static_ip: 192.168.1.75
    gateway: 192.168.1.1
    subnet: 255.255.255.0

captive_portal:


je tam příprava na I2C LCD, aby bylo vidět, co to dělá, ale nejsou lidi a asi to nebude potřeba...
v configuration.yaml je jenom tohle:

Kód: Vybrat vše

# slidery pro nastavení požedované hodnoty - tepl. ve skleníku,

input_number:
  poz_tep_sklenik:
    name: pozadovana teplota sklenik
    initial: 10
    min: 0
    max: 20
    step: 1
  poz_chlad_sklenik:
    name: pozadovana teplota chlazeni sklenik
    initial: 30
    min: 20
    max: 50
    step: 2

což jsou jenom entity pro nastavení požadované teploty.
V automations.yaml je to co jsem naklikal v automatizacích, ale to je další část akce.

[Forrest]

az budu u pc, tak to rozepisu, me jde o to, ze ja mam dost veci primo v configuration.yaml, alepri vytvoreni ESP32.yaml to potřebuju provazat s configem a nevim jak

[betmen]

nic nemusis previazat s configuration.yaml ak nepotrebujes dalej pracovat s prijatymi udajmi.
ked pridas do esp. yaml polozku api: tak sa ti dane zariadenie automaticky objavi v HA medzi zariadeniami.

[Forrest]

Bude tam ještě problém jinde... v konzoli se mi cyklí toto:
INFO ESPHome 2024.4.2
INFO Reading configuration /config/esphome/esp32s2.yaml...
INFO Starting log output from 192.1xx.xx.247 using esphome API
INFO Successfully connected to esp32s2 @ 192.1xx.xx.247 in 0.034s
WARNING esp32s2 @ 192.1xx.xx.247: Connection error occurred: esp32s2 @ 192.1xx.xx.247: The connection dropped immediately after encrypted hello; Try enabling encryption on the device or turning off encryption on the client (ESPHome Logs 2024.4.2).
WARNING Can't connect to ESPHome API for esp32s2 @ 192.168.10.247: esp32s2 @ 192.1xx.xx.247: The connection dropped immediately after encrypted hello; Try enabling encryption on the device or turning off encryption on the client (ESPHome Logs 2024.4.2). (HandshakeAPIError)

esp32.yaml mám takto:

esphome:
name: esp32s2
friendly_name: ESP32S2

esp32:
board: esp32-s2-saola-1
framework:
type: arduino

# Enable logging
logger:

# Enable Home Assistant API
api:
encryption:
key: "správně"

ota:
password: "správně"

wifi:
ssid: !secret wifi_ssid
password: !secret wifi_password
use_address: 192.1xx.xx.247

# Enable fallback hotspot (captive portal) in case wifi connection fails
ap:
ssid: "nastaveno"
password: "nastaveno"

captive_portal:

dallas:
- id: "temp_pokus"
pin: GPIO4
update_interval: 5s

sensor:
- platform: dallas
index: 0
name: "dallas pokus"
dallas_id: temp_pokus

.....

Do ESP přes IP adresu se dostanu, v HA v pravém horním rohu mi píše ONLINE. Pokud se připojím sem: https://web.esphome.io/ .. tak tam jede log, kde je vše připojeno...

[rva]

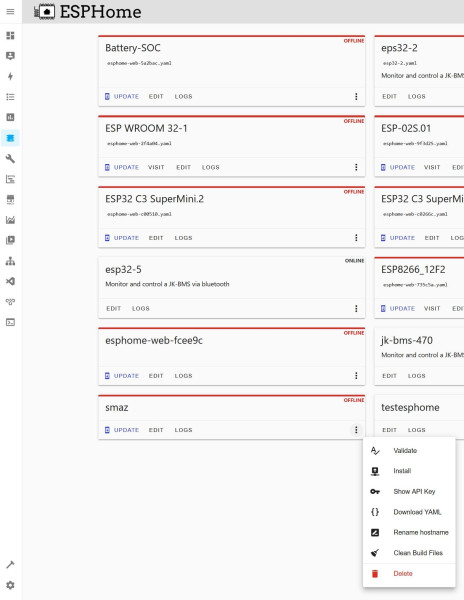

Tak to zařízení z HA smaž (pravým tlačítkem na 3 tečky) a zaveď ho znovu .

HA - smazání zařízení ESPHome

[betmen]

a skontroluj ci na adrese 247 nemas uz ine zariadenie vdaka ktoremu nemohla byt tato adresa pridelena espcku.

[Forrest]

Po smazání a obnovebí...Když nepoužiju toto: use_address: 192.1xx.xx.247, tak mi to háže jinou chybu .. mě jebne

INFO Successfully compiled program.
INFO Resolving IP address of esp32s2.local
ERROR Error resolving IP address of esp32s2.local. Is it connected to WiFi?
ERROR (If this error persists, please set a static IP address: https://esphome.io/components/wifi.html#manual-ips)
ERROR Error resolving IP address: Error resolving address with mDNS: Did not respond. Maybe the device is offline., [Errno -5] No address associated with hostname

a skontroluj ci na adrese 247 nemas uz ine zariadenie vdaka ktoremu nemohla byt tato adresa pridelena espcku.

Tu jsem radši tomu ESP v routeru přidělil dle MAC na pevno. (MAC Wifi u ESP je svázaná s tou 247).

[glottis]

A co mas za router/wifi? neda se tam zapnout to mDNS? A dhcp ti jinak normalne funguje?

[cipis]

Jen technická, vykřížkovávat má smysl veřejku, ne interní síť ... Přidáváš si práci a není možné pak opravit případný překlep, když sem dáváš konfiguraci atd.

[Forrest]

Router je Asus RT-AC1200. Na DHCP jedou zařízení normálně, ale u nějakých zařízení si je povětšinou dávám na pevno přes MAC..mDNS jsem v manuálu nenašel...
Cipis: OK, IP jsou všude stejné (to jsem kontroloval), řeším jen koncové trojčíslí, tj u ESP .247
Ping na 192.168.10.247 přímo z konzole HA je v funkční

[betmen]

INFO Successfully compiled program.
INFO Resolving IP address of esp32s2.local
ERROR Error resolving IP address of esp32s2.local. Is it connected to WiFi?
ERROR (If this error persists, please set a static IP address: https://esphome.io/components/wifi.html#manual-ips)
ERROR Error resolving IP address: Error resolving address with mDNS: Did not respond. Maybe the device is offline., [Errno -5] No address associated with hostname

daj si stiahnut pri kompalicii binarku do PC a potom ju do esp natlac po kabli cez esphome online upluader.

[Forrest]

Ted nějak nestíhám, ale uz mi to chodi... pozdeji sem hodim info

[Forrest]

Problém byl v samotné ESP32, byla nějaká šibnutá... Nicméně došla mi C3-Zero a na ni jsem to uchodil. Podmínkou bylo, že jsem musel v routeru nastavit pevnou IP té ESP32 - to je zde, je to funkční:

Kód: Vybrat vše

wifi:
  # Set up a wifi access point
  ssid: !secret wifi_ssid
  password: !secret wifi_password
  power_save_mode: light
  fast_connect: on
  use_address: 192.168.10.69

Samozřejmě další lapálie je s délkou kabelu, ale to si vyřeším - zkusmo zde mám pár čidel, když připojuju po jednom, je to funkční, ale jako celek na kabelu to nejede, což dává smysl a je to tu i zmíněno... Konfigurace zde, funkční a hlavně s tim dallasng to fakt funguje:

Kód: Vybrat vše

external_components:
  - source: github://nrandell/dallasng

dallasng:
  - pin: GPIO4
    update_interval: 60s

sensor:
  - platform: dallasng
    address: 0x33000005E0EEE028
    name: "Kotel Termostat"
    id: Kotel_Termostat

  - platform: dallasng
    address: 0x610000039334B228
    name: "TUV"
    id: TUV

  - platform: dallasng
    address: 0xB300000393267428
    name: "PT vratka"
    id: PT_vratka

  - platform: dallasng
    address: 0xDF000003932BD028
    name: "PT stoupacka"
    id: PT_stoupacka

  - platform: dallasng
    address: 0x10000003930BD128
    name: "AKU dno"
    id: AKU_dno

  - platform: dallasng
    address: 0x95000005E09ECC28
    name: "AKU stred 1"
    id: AKU_stred_1

  - platform: dallasng
    address: 0xF8000005E0BB2E28
    name: "AKU stred 2"
    id: AKU_stred_2

  - platform: dallasng
    address: 0x90000005E0ADC628
    name: "AKU vrch 3"
    id: AKU_vrch_3

  - platform: wifi_signal
    name: "wifi ESP_ZERO"
    update_interval: 30s

Jelikož mám možnost, tak ty čidla můžu rozdělit, vím jak, ale nevím, jak to napsat do .yaml u toho ESP32.
možnosti jsou dvě:
1) nejjednodušší - čidla na AKU nádrže (4ks) hodím na jednu ESP32 a jedno GPIO, a použiju část kódu viz výše, ale pokud to bude kravit, kvůli délce kabelů, budu muset zvolit možnost č.2
2) čidla rozdělit na 4 různá GPIO (nebo 2 x 2 GPIO). Bude stačit změnit jen toto?

Kód: Vybrat vše

dallasng:
  - pin: GPIXX
    update_interval: 60s

A pak bude vše OK? Kdo ví, napoví

[Forrest]

Dle očekávání byl problém s délkou kabelů.. Takže jsem byl nucen dát jednu ESP32 (C3-ZERO) do kotelny, kde jsem na jeden GPIO napojil 4x Dallas a na druhé GPIO jen stoupačku kotle. Zbytek mám jako rezervu, kdybych tam chtěl ještě další čidla.. Druhý ESP (S2) mám u PC, kde mi jede VirtualBox a na něj zapojen zbytek čidel..
Když vezmu, jak se s těmi ESP32 dělalo, tak musím konstatovat, že na první dobrou a nejlépe s ESP32-C3 zero. S "S" jsem se docela trápil. Vlastně úplně stejně, jako u příspěvků ode mne výše. Funkční konfiguraci, na 2x GPIO mám takto:

Kód: Vybrat vše

external_components:
  - source: github://nrandell/dallasng

dallasng:
  - id: "dallas_hub_1"
    pin: GPIO7
    update_interval: 60s
  - id: "dallas_hub_2"
    pin: GPIO4
    update_interval: 60s

sensor:
  - platform: dallasng
    address: 0x33000005E0EEE028
    name: "Kotel Termostat"
    dallasng_id: dallas_hub_1

  - platform: dallasng
    address: 0x10000003930BD128
    name: "AKU dno 1"
    dallasng_id: dallas_hub_2

  - platform: dallasng
    address: 0x95000005E09ECC28
    name: "AKU stred 2"
    dallasng_id: dallas_hub_2

  - platform: dallasng
    address: 0xF8000005E0BB2E28
    name: "AKU stred 3"
    dallasng_id: dallas_hub_2

  - platform: dallasng
    address: 0x90000005E0ADC628
    name: "AKU vrch 4"
    dallasng_id: dallas_hub_2

[Mex]

Možná kdyby sis přečetl zkušenosti s instalací DS18B20, tak jsi ty problémy s dlouhým kabelem a moc čidly neměl.
Psal jsem to myslím i v tomto vlákně. Omezit strmost hran sériovým odporem, zabránit podkmitu napětí na konci sběrnice diodou, zablokovat napájení přímo u čidel.

[Forrest]

Možná kdyby sis přečetl zkušenosti s instalací DS18B20, tak jsi ty problémy s dlouhým kabelem a moc čidly neměl.
Psal jsem to myslím i v tomto vlákně. Omezit strmost hran sériovým odporem, zabránit podkmitu napětí na konci sběrnice diodou, zablokovat napájení přímo u čidel.

o tom jsem vedel... Pasoval jsem to jeste na puvodni rozvod, kde to fungovalo na starym notebooku s COM s pasivnim prevodnikem. Pak jsem menil za jiny PC, musel dat UCAB a pak uz to bylo v pytli...takze to bylo tak, ze buď to pujde, nebo ne...
