220Wp Maršov u Úpice

Příspěvekod rongic » pon srp 15, 2011 6:07 pm

Ahoj,

i díky těmto stránkám, kde jsem se hodně inspiroval se mi podařilo zprovoznit FV systém na chalupě v obci Maršov u Úpice.

Vyrobenou energií např. napájím zařízení k provozu meteorologické stanice, příjmu internetu přes WiFi atd, a v průběhu pár týdnů snad spustím i přes měnič noční osvětlení (později bude v LED) a napájení čerpadel pro filtraci bázenu a cirkulaci vody skrz solární kolektory.

Nějaké parametry systému jsou zde:

Zdroj energie: 1ks polykrystalický panel 220 Wp od firmy Q-Cells o velikosti 1626 x 1024 mm.
Akumulátory: 2ks 75 Ah 12V trakční baterie od firmy CSB Battery zapojené paralelně.
Regulátor: SS-205-MPPT od firmy BKE - http://www.bke.cz/cs/produkty/menic-dc- ... t-xxx-din/
Měnič: 35PSW30112 - měnič napětí 12VDC -> 230VAC s čistým sinusovým průběhem s maximálním výkonem 300W + v plánu DC/DC měnič.
Monitoring: Přes I2C sběrnici pomocí mini-PC ALIX od PC Engines s Linuxem. Přes I2C sběrnici je dále ovládán i LCD display a stavové LED diody.

Protože jsem trochu hračička, zprovoznil jsem i webstránky pro monitoring celého systému. :)

Web je zde: http://fv-marsov.humlnet.cz/

A ještě jednou díky za web a fórum, kde je možné se dozvědět spoustu věcí. :!:

PS: Pokud to půjde dobře, rád bych do konce roku zprovoznil FV systém i u sebe doma - myšlenka je cca 600Wp výkonu, který by se staral např. o provoz ledničky a případně osvětlení...
Naposledy upravil rongic dne ned srp 28, 2011 9:46 pm, celkově upraveno 1
?
rongic

Příspěvky: 18
Registrován: pon srp 08, 2011 5:57 pm
Bydliště: Trutnov

Re: 220Wp Maršov u Úpice

Příspěvekod rongic » pon srp 15, 2011 6:10 pm

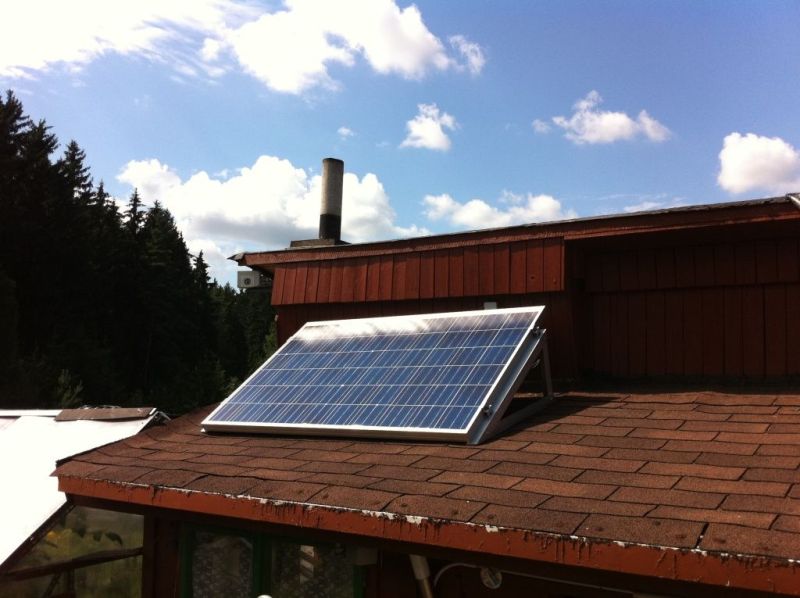

A zde ještě obrázek :-)

Nemáte oprávnění prohlížet přiložené soubory.
?
rongic

Příspěvky: 18
Registrován: pon srp 08, 2011 5:57 pm
Bydliště: Trutnov

Re: 220Wp Maršov u Úpice

Příspěvekod mypower.cz » pon srp 15, 2011 6:11 pm

:ugeek: luxusni ... +1
Uživatelský avatar
mypower.cz
R.I.P.

Příspěvky: 4967
Registrován: pát bře 04, 2011 11:36 am

Re: 220Wp Maršov u Úpice

Příspěvekod avatar » pon srp 15, 2011 6:33 pm

hmm tak to teda koukam moc pekne stranky vcetne grafu statistik. libi se mi to moc
?
avatar

Příspěvky: 472
Registrován: ned kvě 08, 2011 9:16 am

Re: 220Wp Maršov u Úpice

Příspěvekod avatar » pon srp 15, 2011 6:52 pm

hmm ty interaktivni grafy koukam ))) to ale nedokazu naprogramovat ani nahodou )))
?
avatar

Příspěvky: 472
Registrován: ned kvě 08, 2011 9:16 am

Re: 220Wp Maršov u Úpice

Příspěvekod avatar » pon srp 15, 2011 7:43 pm

no jeslti koukam na ty maxima a minima v tabulce a srovnam to podle stitkoveho udaje na panelu. tak ten panel dokaze dat o 2,5 vatu vice a o 1 amper navic nez je na stitku
?
avatar

Příspěvky: 472
Registrován: ned kvě 08, 2011 9:16 am

Re: 220Wp Maršov u Úpice

Příspěvekod rongic » pon srp 15, 2011 8:14 pm

S grafikama pripadne pomuzu, neni to nic extra sloziteho...

Ad proud z panelu, tam je totiz mozne, ze ten vyssi proud je pri nizsim napeti (tj treba 8.5A pri 25V da nejakejch 213W) co si upravuje MPPT regulator... aspon co jsem to tak pozoroval, kdyz byl cas... nejzajimavejsi to je, kdyz se zapne privod napeti z panelu do regulatoru... to z napeti na prazdno cca 33V klesne pomerne rychle napeti na cca treba 14V, proud jede 7-8A, pak se postupne zveda napeti a s tim i klesa proud a postupne si s tim regulator hraje...

Kazdopadne ale co jsem meril klasickym multimetrem a i rucickovym DU-10, tak proud i napeti co ukazuje regulator souhlasi s namerenym...
?
rongic

Příspěvky: 18
Registrován: pon srp 08, 2011 5:57 pm
Bydliště: Trutnov

Re: 220Wp Maršov u Úpice

Příspěvekod avatar » pon srp 15, 2011 8:25 pm

jj to je tim MPPT me o dela taky v panelu je 20 ale regulator udela 14 a zvysi proud.jj sem zasklil ten MPPT.

jine by to bylo kdyby to dalo naraz navíc 3volty a 1amper. pres max ))

Grafy mas pekne musim rici ze celove ty stranky jsou propracovane a je tam spoustu informaci
?
avatar

Příspěvky: 472
Registrován: ned kvě 08, 2011 9:16 am

Re: 220Wp Maršov u Úpice

Příspěvekod JiříK » pon srp 15, 2011 8:36 pm

Hezké, hezké. Ale dvě baterky ještě přidej. A hlídej si napětí, abys nevybíjel moc.
Pokud mě uvidíte tančit a nehraje hudba, vypněte, prosím, hlavní jistič...
?
JiříK

Příspěvky: 981
Registrován: pon bře 21, 2011 6:29 pm
Bydliště: 345m n.m. v Chřibech

Re: 220Wp Maršov u Úpice

Příspěvekod mypower.cz » pon srp 15, 2011 8:39 pm

A hlídej si napětí, abys nevybíjel moc.

... a nedopadl s baterkama jak ja
Uživatelský avatar
mypower.cz
R.I.P.

Příspěvky: 4967
Registrován: pát bře 04, 2011 11:36 am

Re: 220Wp Maršov u Úpice

Příspěvekod rongic » pon srp 15, 2011 8:53 pm

Baterky časem ještě nějaký budou, tohle zatím spotřebu pokreje (v létě), uvidím co se podaří sehnat za rozumný kačky...
Není to tak dramatický, že když to spadne, tak nic nepůjde. Navíc jsem schopnej si na dálku případně ty věci, co nepotřebuju vypnout. Respektive to pak stějně bude zautomatizovaný až dopájíme I2C desku s relátkama a v případě nouze by asi bylo možný na jedno relátko zapojit nějakou nabíječku pro nabíjení baterií z 230V.
?
rongic

Příspěvky: 18
Registrován: pon srp 08, 2011 5:57 pm
Bydliště: Trutnov

Re: 220Wp Maršov u Úpice

Příspěvekod drama » úte srp 16, 2011 8:10 am

Je to moc hezké. Jaká relátka budete používat pro spínání DC zátěže? K bazénu by šlo použít čerpadlo LAING D5 solar, které může jet přímo z panelu.
?
drama

Příspěvky: 984
Registrován: čtv črc 28, 2011 11:01 am

Re: 220Wp Maršov u Úpice

Příspěvekod Lui » čtv srp 18, 2011 6:16 am

Tak toto sa mi naozaj páči... ;)

Ten monitoring je perfektne spracovaný,a o rozvádzači ani nehovorím...proste dokonalé...

Dúfam,že aj to moje "vrabčie hniezdo" raz skončí v takom rozvádzači...
Cca 16kwp ::pv:: , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 5xMPPT VT-80, 12kw menič , záloha-6Kw UPS-keby dačo :) , BMV-600S , 4xStuder XTH 8000 vo výstavbe ,
Záloha:260Wp ::pv:: ,12V LiFePO4 60Ah *batt* , epsolar 10 dvakrát ,victron 350w sinus
Uživatelský avatar
Lui

Příspěvky: 1161
Registrován: pon srp 08, 2011 2:14 pm
Bydliště: Slovensko

Re: 220Wp Maršov u Úpice

Příspěvekod avatar » pon srp 22, 2011 2:57 pm

Nemůžu si pomoct ale ten panel je nejakej divnej nebo regulator. Bud je panel zastínenej cca od 10 hodin dopoledne az do vecera nebo nevim. Prece ted temuze davat 16 watů ted kdyz venku sviti jako oživot celej den. ted musi ten panel jet temer naplno.

Ale podle grafu a dat dozadu je to pravidelne 9hodin vecinou spicka vykonu a pak uz to jen klesa a klesa obcas mi pride ze pres stromy nebo pres neco na to zasviti cca kolem 16-18 h ale jinak nic...

No zitra nebo pozitri mi dojdou panely tak budu zkoumat ty sve a nešťourat )))
?
avatar

Příspěvky: 472
Registrován: ned kvě 08, 2011 9:16 am

Re: 220Wp Maršov u Úpice

Příspěvekod drama » pon srp 22, 2011 3:10 pm

Nevim, zda to není mimo mísu, ale záleží na stavu v jakém je regulátor. Například zrovna teď je můj TriStar-60 MPPT v módu Float a dodává jen 107 W, ačkoliv by mohl jet 603 W. Tj. je to jen udržovací proud do baterie + proud na pokrytí aktuální spotřeby. Takze treba rano se baterie dobije a pak uz není co s energií dělat...
?
drama

Příspěvky: 984
Registrován: čtv črc 28, 2011 11:01 am

Re: 220Wp Maršov u Úpice

Příspěvekod JiříK » pon srp 22, 2011 4:13 pm

Divného tam není nic. Regulátor pouští do baterky to, co má. Takže baterka si v 9 žádá plný dostupný výkon panelu. Pak se dobije a výkonu už netřeba. Takže regulátor to omezí tak, aby na baterce bylo stále oněch cca. 14V. Pokud bychom tam prdli zátěž řekněme 100W, regulátor to zase pustí. A bude se snažit udržet napětí. Takže, vzhledem k zátěži této konfigurace je chování zcela logické. Zátěž je tam 24 hodin nulanulaprd.
Pokud mě uvidíte tančit a nehraje hudba, vypněte, prosím, hlavní jistič...
?
JiříK

Příspěvky: 981
Registrován: pon bře 21, 2011 6:29 pm
Bydliště: 345m n.m. v Chřibech

Re: 220Wp Maršov u Úpice

Příspěvekod avatar » pon srp 22, 2011 4:20 pm

jj diky, ja jen na to koukal nenapadlo me ze tam neni zatez)).
?
avatar

Příspěvky: 472
Registrován: ned kvě 08, 2011 9:16 am

Re: 220Wp Maršov u Úpice

Příspěvekod avatar » pon srp 22, 2011 4:29 pm

no jeste se zeptam na jednu vec
nemoh sem si dale nevsimnout ze obcas tam skoci nabíjení baterie treba 15.86 V nebo i 15.99V.

Neni to stale jen ta hodnota se tam objeví je to videt v maximech a minimech. Nebo na grafech. Na nabíjení to nema vliv ani na zniceni baterie

jen me to zajima co to je ))
?
avatar

Příspěvky: 472
Registrován: ned kvě 08, 2011 9:16 am

Re: 220Wp Maršov u Úpice

Příspěvekod mickey » sob srp 27, 2011 1:26 pm

Zdravim
Potřeboval bych si jenom ujasnit nějaké věci uvedené v grafech (statistikách).
Předpokládám, že hodnota "Vyrobená energie FV panelem" - je měřená mezi panelem a regulátorem a hodnota "Dodaná energie do baterie" je mezi meničem a akumulátorem.
Je hodnota "Vyrobená energie FV panelem" maximální, nebo by se zvýšila, kdyby se zvýšil odběr z aku?
Díky za info.
Spojaři všech zemí proletujte se !!!
?
mickey

Příspěvky: 6
Registrován: ned srp 21, 2011 6:49 pm

Re: 220Wp Maršov u Úpice

Příspěvekod rongic » ned srp 28, 2011 10:19 pm

Ahoj a omlouvám se za pozdní odpovědi všem, bohužel jsem měl poslední dny trochu fofr... :?

Nicméně zpět k dotazům a příspěvkům:

drama píše:Je to moc hezké. Jaká relátka budete používat pro spínání DC zátěže?

Pro zapínání jednotlivých spotřebičů jsme si s kolegou udělali desku se 6 relátky a 8 vstupy ovládanou skrz I2C - http://fv-marsov.humlnet.cz/pictures/IMG_5709.jpg. Tato deska zapíná měnič (z měniče je vytažen drát k relé a zapíná se celý měnič, nevypínám tedy 12V větev se zátěží) a další spotřebiče - většinou již na AC.

LUI píše:Tak toto sa mi naozaj páči... ;)
Ten monitoring je perfektne spracovaný,a o rozvádzači ani nehovorím...proste dokonalé...
Dúfam,že aj to moje "vrabčie hniezdo" raz skončí v takom rozvádzači...

Mockrát děkuju :-)

avatar píše:no jeste se zeptam na jednu vec
nemoh sem si dale nevsimnout ze obcas tam skoci nabíjení baterie treba 15.86 V nebo i 15.99V.

Neni to stale jen ta hodnota se tam objeví je to videt v maximech a minimech. Nebo na grafech. Na nabíjení to nema vliv ani na zniceni baterie

jen me to zajima co to je ))

Ad předchozí dotaz kolem výkonu panelu, skutečně je to tak jak je v předchozích příspěvcích - když je baterka dobitá, dodávaný výkon klesá a přes noc se baterie moc nevybijí, tj nabito je za 1.5 hodiny.

A k dotazu kolem hodnoty napětí baterie. Ano tohoto zvýšení jsem si všiml taky, děje se to jen někdy a stane se to, že se zvýší napětí baterie treba na 15-16V po dobu třeba 10-15 vtěřin, pak opět klesá zpět na 13.8-13.9V. Proč, to nevím, buď je to nějaký bug regulátoru a nebo jeho vlastnost :-)

mickey píše:Zdravim
Potřeboval bych si jenom ujasnit nějaké věci uvedené v grafech (statistikách).
Předpokládám, že hodnota "Vyrobená energie FV panelem" - je měřená mezi panelem a regulátorem a hodnota "Dodaná energie do baterie" je mezi meničem a akumulátorem.
Je hodnota "Vyrobená energie FV panelem" maximální, nebo by se zvýšila, kdyby se zvýšil odběr z aku?
Díky za info.


Předpokládáte správně, "Vyrobená energie FV panelem" je hodnota měřená na vstupu regulátoru a "Dodaná energie do baterie" je hodnota mezi regulátorem a baterií a tato hodnota se zvyšuje pokud je proud výstupu větší než nula, tj proud teče do baterie, pokud je hodnota záporná, přičítám tuto hodnotu k odebrané energii z baterie. Hodnota vyrobené energie FV panelem není maximální, pokud by se zvýšil příkon spotřebičů, zvýšila by se i výroba energie panelem, ale protože je zatím odběr malý, tak po nabití baterie v dopoledních hodinách se už jen udržuje baterie malým proudem + z panelu běží celá spotřeba všech zařízení (cca 1.2A).

------------------------------------------------------------

No a teď pár novinek, které jsem stihl dodělat... :P

Jak jsem již psal na začátku dokončili jsme ovládací desku se 6 relátky a 8 vstupy. Tato deska zapíná měnič s výkonem 300W a čistým sinusem (ověřeno na oscilografu - viz. video: http://fv-marsov.humlnet.cz/_pages/video.php?id=3) docela jsem byl překvapen tímto pěkným průběhem, ač cena měniče nebyla nijak vysoká cca 1600 Kc s DPH. A dále deska ovládá jednotlivé spotřebiče (světla, čerpadlo) a bude taky řídit (příští týden) to, jestli mají být spotřebiče napájeny z měniče a nebo el. sítě (v případě nízkého napětí baterie).

Nějaké obrázky zde:
Obrázek Obrázek Obrázek Obrázek

Zatím výroba 230V běží v testovacím řežimu, musím ještě dokončit ovládací program, který se bude starat o automatizaci všeho (tj hlídat vstupy - zapnuté přepínače a hlídat si podmínky - dostatek výkonu, slunečního záření atd) a zapojit všechny spotřebiče jak mají být, což snad do týdne-dvou dodělám.

Jinak všechny technický informace jak je měnič zapojen, jištěn atd jsem připsal na stránku technických informací zde: http://fv-marsov.humlnet.cz/?page=tech
?
rongic

Příspěvky: 18
Registrován: pon srp 08, 2011 5:57 pm
Bydliště: Trutnov
