Re: Li-ion Samsung

Příspěvekod kodl69 » čtv dub 25, 2019 7:15 pm

Podle mé zkušenosti s li-ion pod 3.1V už v baterce není prakticky žádná elektrika. Těch 2.7V je asi myšleno při odběru těch 300A, ale to doma asi nedokážeš dosáhnout, nebo jo?
ostrov 4600Wp neustále ve stádiu zrodu: midnite classic 150 lite+whizbang jr., 16S a různě P cca 300Ah Winston, Ex Powerjack 8kW (momentálně samodomo cca 6kW). 48V DC rozvody a spotřebiče.
kodl69

Příspěvky: 5678
Registrován: sob črc 19, 2014 7:56 pm

Re: Li-ion Samsung

Příspěvekod peater » čtv dub 25, 2019 7:27 pm

xmasin píše:
peater píše:Ahoj, já mám prizmatické Li-ion zapojených 14 ks v serii. Napětí provozuji 3,1V - 4,1V.

Jaký mají Tebou používané články rozsah provozního napětí? Články, které budu mít, mají 2,7V - 4,1V a chci je provozovat v rozmezí 3,2V - 4V a v případě výpadku DS jít na 2,9V max.


No, spodní hranici neznám. Nominální je 3,8v a maximální 4,35V. Myslím že 3,1V spodní hranice bude akorát, hlavně co se týká životnosti. Stejně pod 3,0V to rapidně klesá.
9000Wp, 48v, 2x Pip-5048 MK paralelně, Li-ion 470Ah, ICC monitoring, GreenBonO vytěžovač
https://pvoutput.org/list.jsp?userid=50768
Uživatelský avatar
peater

Příspěvky: 247
Registrován: pát bře 20, 2015 9:25 pm

Re: Li-ion Samsung

Příspěvekod xmasin » čtv dub 25, 2019 8:42 pm

kodl69 píše:Podle mé zkušenosti s li-ion pod 3.1V už v baterce není prakticky žádná elektrika. Těch 2.7V je asi myšleno při odběru těch 300A, ale to doma asi nedokážeš dosáhnout, nebo jo?

300A asi fakt nedám, pokud budu mít 15s2p tak z nich přes Axpert King dokážu tahat dobu 5 vteřin cca 200A a trvale cca 100A takže na pack vychází 100A resp. 50A. Kapacitu bych chtěl testovat při odběru tak 0,5C, což je 60A takže výkon cca 3kW a to asi budu schopen otestovat dvěma přímotopy zapojenými za Axperta. Samsung testuje při 1C, ale to bych musel zkoušet každý pack zvlášť.
xmasin

Příspěvky: 1556
Registrován: čtv čer 28, 2012 8:45 pm

Re: Li-ion Samsung

Příspěvekod dano » čtv dub 25, 2019 9:20 pm

Moje Samsung SDI maju parametre na stitku https://i.imgur.com/4E6Gd6d.jpg v prospekte Samsung uvadza zivotnost 6000 cyklov pri DoD 80%. Otazka je, pre aky rozsah napati plati tych 80%. Pri skusobnom nabijani som dostal do baterky cca 62Ah a to v rozsahu 3.2V - 4.1V, ucinnost Li-Ion baterii by mala byt okolo 95%.
dano

Příspěvky: 372
Registrován: pát zář 01, 2017 7:54 am

Re: Li-ion Samsung

Příspěvekod marko250 » pát dub 26, 2019 6:11 am

Jak jste vyřešili propojení těch článků,navrtání závitů/hloubka/průměr/místo?
9780kWp/JZ-50°/20xChaori 230<dává 5360W> na regl Midnite Classic 150<89A>,JV-90°/12xJinkoSolar 225<davá2700W> + <JZ-90° /8xGWL / Sunny Mono 310<dává 2480W> na regl MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
Uživatelský avatar
marko250

Příspěvky: 2737
Registrován: ned led 12, 2014 7:41 pm
Bydliště: Hlučín

Re: Li-ion Samsung

Příspěvekod xmasin » pát dub 26, 2019 12:30 pm

Není třeba řešit, mám potvrzeno od prodávajícího, že baterie závit mají. Viz jeho první fotografie v inzerátu.
http://forum.mypower.cz/viewtopic.php?f=64&t=4834#p90143
xmasin

Příspěvky: 1556
Registrován: čtv čer 28, 2012 8:45 pm

Re: Li-ion Samsung

Příspěvekod marko250 » pát dub 26, 2019 2:50 pm

Dodělaný no a jen v případě ,že to berete od tohoto uživatele.Je to 5mm a dotáhnutí max 5-7Nm
9780kWp/JZ-50°/20xChaori 230<dává 5360W> na regl Midnite Classic 150<89A>,JV-90°/12xJinkoSolar 225<davá2700W> + <JZ-90° /8xGWL / Sunny Mono 310<dává 2480W> na regl MakeSkyBlue <60A>,baterka 17s 54.4VDC LFP4/784Ah<uloží 42kWh>,měnič XTH 8000-48V špičkově 21kW
Uživatelský avatar
marko250

Příspěvky: 2737
Registrován: ned led 12, 2014 7:41 pm
Bydliště: Hlučín

Re: Li-ion Samsung

Příspěvekod djpeto » pát dub 26, 2019 7:18 pm

Je to tak ako pise xmasin a marko250. Dakujem chlapi za informacie.
Na tychto bateriach od vyroby neexistuje ina moznost spajania nez zvarenie laserom, preto bolo treba vymysliet iny sposob spajania clankov. Ja som nic nevymyslal, len skopiroval overeny sposob, pouzivajuci spolocnostou i4wifi alebo inymi slovami ev-power na ich clankoch 94Ah. Vid foto dolu.
Testoval som zavity od M4 po M6, ale najlepsie sa osvedcili spomenute M5. Trhacie testy ukazali, ze M5 sa zacne v tomto pripade trhat pri momente 7-9Nm, z tohto dovodu doporucujem dotahovat momentom 5Nm.
Nemáte oprávnění prohlížet přiložené soubory.
djpeto

Příspěvky: 119
Registrován: čtv lis 14, 2013 1:15 am
Bydliště: vysoka pri morave

Re: Li-ion Samsung

Příspěvekod djpeto » sob dub 27, 2019 9:14 am

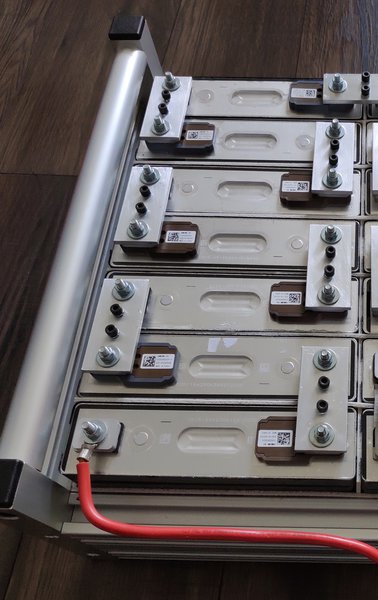

Kedze su kontakty clankov hlinikove, idealne je spajat ich hlinikovou pasovinou. Pri medenych prepojoch vznika galvanicky clanok a zvysuje sa prechodovy odpor.
Takto to robim ja.
Taktiez je treba obal clankov od seba elektricky izolovat, a to aj od spodu.

Nemáte oprávnění prohlížet přiložené soubory.
djpeto

Příspěvky: 119
Registrován: čtv lis 14, 2013 1:15 am
Bydliště: vysoka pri morave

Re: Li-ion Samsung

Příspěvekod xmasin » sob dub 27, 2019 10:16 am

Proč je třeba články od sebe izolovat?
xmasin

Příspěvky: 1556
Registrován: čtv čer 28, 2012 8:45 pm

Re: Li-ion Samsung

Příspěvekod Lui » sob dub 27, 2019 10:19 am

lebo v prípade zlyhania volaktorého článku v paralelnom zapojení,nedošlo k prelievaniu energiu do zlého článku (v pohode aj požiar je z toho)
Cca 16kwp ::pv:: ,48V 7kAh Pb *batt* , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 5xMPPT VT-80, 12kw menič , záloha-6Kw UPS-keby dačo :) , BMV-600S , 4xStuder XTH 8000 vo výstavbe ,
Záloha:260Wp ::pv:: ,12V Pb 1000Ah *batt* , epsolar 10 dvakrát ,victron 350w sinus
Uživatelský avatar
Lui

Příspěvky: 1132
Registrován: pon srp 08, 2011 2:14 pm
Bydliště: Slovensko

Re: Li-ion Samsung

Příspěvekod diablo007 » sob dub 27, 2019 10:25 am

V těch pasovinach jsou vidět vždy ještě dva černé šrouby uniká mi funkce k čemu slouží?
Uživatelský avatar
diablo007

Příspěvky: 3202
Registrován: stř lis 28, 2018 7:57 pm
Bydliště: Vyškov

Re: Li-ion Samsung

Příspěvekod Lui » sob dub 27, 2019 10:29 am

Pravdepodobne slúži na pripojenie nejakej komunikácie s riadením baterky.(moj dohad)
Cca 16kwp ::pv:: ,48V 7kAh Pb *batt* , 60V 1,2kAh , 15S 600P Lion *batt* + 60V 198Ah Lifepo4 *batt* , 5xMPPT VT-80, 12kw menič , záloha-6Kw UPS-keby dačo :) , BMV-600S , 4xStuder XTH 8000 vo výstavbe ,
Záloha:260Wp ::pv:: ,12V Pb 1000Ah *batt* , epsolar 10 dvakrát ,victron 350w sinus
Uživatelský avatar
Lui

Příspěvky: 1132
Registrován: pon srp 08, 2011 2:14 pm
Bydliště: Slovensko

Re: Li-ion Samsung

Příspěvekod djpeto » sob dub 27, 2019 10:52 am

Jeden na na pripojenie vodica k meraniu napatia kazdeho clanku. Druhy pre pripadne pripojenie BMS, resp do rezervy.
Clanky izolovat preto, lebo telo baterie je kovove, a zo spodu nieje izolovane vobec a tym bocnym izolaciam neverim.
djpeto

Příspěvky: 119
Registrován: čtv lis 14, 2013 1:15 am
Bydliště: vysoka pri morave

Re: Li-ion Samsung

Příspěvekod xmasin » sob dub 27, 2019 10:59 am

Aha. Takže ideální nechat udělat plechovou bednu a tu pak vyložit Cetrisem. Jaký je rozměr té hliníkové pásoviny?
xmasin

Příspěvky: 1556
Registrován: čtv čer 28, 2012 8:45 pm

Re: Li-ion Samsung

Příspěvekod djpeto » sob dub 27, 2019 11:13 am

30x4mm, ale staci sirka 25mm. Poly clankov su siroke 24mm.
djpeto

Příspěvky: 119
Registrován: čtv lis 14, 2013 1:15 am
Bydliště: vysoka pri morave

Re: Li-ion Samsung

Příspěvekod xmasin » čtv kvě 09, 2019 10:39 am

Probíral jsem zapojení baterií s kolegou, který se věnuje modelařině a rozhodně doporučuje balancéry i na Li-ion baterie. Trochu jsem hledal a narazil jsem na tuhle BMS https://www.aliexpress.com/item/32953225363.html Nemá někdo zkušenosti s těmito BMS z Aliexpresu? Jsou tam různí prodejci s různými verzemi, ale jen málo BMS má nastavování napětí při kterém se má začít balancovat.
xmasin

Příspěvky: 1556
Registrován: čtv čer 28, 2012 8:45 pm

Re: Li-ion Samsung

Příspěvekod kodl69 » čtv kvě 09, 2019 11:04 am

s tímhle modelem ne, ale těchhle v různejch variacích provozuju několik v různejch přibližovadlech:
smart bms ve variantách 10s,13s,20s, a pro různý proudy. Balanční proud je takovej trochu srandovní i pro 20Ah baterku v elektrokole, cca 50-80mA podle verze, ale jako BMS to funguje dobře.
Komunikace je normální modbus na UART, takže by to mělo být připojitelný i k nějaké automatizaci, ale nemám ověřeno...
ostrov 4600Wp neustále ve stádiu zrodu: midnite classic 150 lite+whizbang jr., 16S a různě P cca 300Ah Winston, Ex Powerjack 8kW (momentálně samodomo cca 6kW). 48V DC rozvody a spotřebiče.
kodl69

Příspěvky: 5678
Registrován: sob črc 19, 2014 7:56 pm

Re: Li-ion Samsung

Příspěvekod xmasin » čtv kvě 09, 2019 12:04 pm

To vcelku jde, teď jsem našel ještě tohle https://www.aliexpress.com/item/32855000595.html, ale to je čistá BMS bez balanérů, ty se musejí koupit zvlášť. Těch 50 mA mně přijde na 60Ah baterku dost málo, chtělo by to něco lepšího.
xmasin

Příspěvky: 1556
Registrován: čtv čer 28, 2012 8:45 pm

Re: Li-ion Samsung

Příspěvekod xmasin » čtv kvě 09, 2019 2:58 pm

Tady je verze i s balancéry a bočníkem https://www.aliexpress.com/item/32977318118.html. Vypadá celkem zajímavě a má balanční proud až 1,2A a podle všeho i nějakou komunikaci přes RS232, což by mohlo být zajímavé.
Naposledy upravil xmasin dne čtv kvě 09, 2019 3:12 pm, celkově upraveno 1
xmasin

Příspěvky: 1556
Registrován: čtv čer 28, 2012 8:45 pm
