Měnič 24V/230V 3500W čistý sinus

Příspěvekod matej » pát lis 16, 2012 2:20 pm


Měniče je možné dodat, ale doba dodání pro všechny typy kromě PSW-5000-24 je cca 30 dnů.
PSW-5000-24 zůstává 14-21 dnů.

Prodám měnič napětí PowerJack PSW-3500-24. Výkon 3500W skutečný, vyzkoušený. Špičkový výkon 6000W.
Výstup je čistý sinus (zkreslení pod 2% THD), tudíž může napájet i všechna čerpadla, motory, pračky, ledničky.. (Rozběhne 1600W čerpadlo domácí vodárny).
Na výstup lze - na rozdíl od mod.sin. měničů - připojit i digitální měřiče spotřeby.
Spotřeba naprázdno 12W - vhodný pro nepřetržitý provoz v ostrovním systému.
Rozsah vstupního napětí 20 až 31V. Alarm při vybité bat (<22V).
Ochrana proti přehřátí, přetížení, přepětí na vstupu.
Měnič je nový. Oproti verzi z eBay obsahuje určité úpravy kvůli stabilitě, odrušení, chlazení atd.
Záruka 2 roky.
Možnost dovozu zdarma v rámci ČR/SR.
Cena: 500 EUR / 13 000 Kč.



EDIT:
Nově taky možnost dodat měniče výkonu 5000W
s čistým sinusem: PSW-5000-24, PSW-5000-48.
Spotřeba naprázdno modelu PSW-5000-48 je 0,23A při 51V tj. 12W! Výkony jsou opět trvalé (špičkový výkon 10 kW). Rovněž se všemi náležitými úpravami a zárukou.
Cena: 720 EUR / 18 500 Kč


Taky je možnost dodat 8000W model PSW-8000-48, cena je 29.000 Kč
Nemáte oprávnění prohlížet přiložené soubory.
Naposledy upravil matej dne pát čer 28, 2013 10:19 pm, celkově upraveno 7
Pravda a Láska zvítězí!.
SOLARSERVIS.EU - Slnko do každého domu - Montáže hybridných a ostrovných FVE.
matej

Příspěvky: 804
Registrován: čtv zář 01, 2011 5:30 pm

Re: Měnič 24V/230V 3500W čistý sinus

Příspěvekod serfar30 » pát lis 16, 2012 3:59 pm

http://ludens.cl/Electron/chinverter/chinverter.html našel jsem tento článek. Mají už lepší kvalitu?
8xLifepo4 tristar 60A Siemens logo Power Jack 3500w solar 1960Wp pro zatím
serfar30

Příspěvky: 72
Registrován: čtv úno 23, 2012 10:02 pm
Bydliště: Česká Skalice

Re: Měnič 24V/230V 3500W čistý sinus

Příspěvekod matej » pát lis 16, 2012 4:08 pm

Ano mají, výrobce se velmi polepšil. Ten článek je starý několik let, tento měnič je již úplně jiný než tam popisovaný.
Nicméně má nějaké menší mouchy a proto dělám ty úpravy, pak je to už dost dobrý měnič. Dávám řádnou záruku 2 roky.
Pravda a Láska zvítězí!.
SOLARSERVIS.EU - Slnko do každého domu - Montáže hybridných a ostrovných FVE.
matej

Příspěvky: 804
Registrován: čtv zář 01, 2011 5:30 pm

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod tomas » úte led 15, 2013 6:47 pm

Je možné prosím vystavit foto střev měniče?
Uživatelský avatar
tomas

Příspěvky: 1864
Registrován: pon bře 07, 2011 11:05 am
Bydliště: Třinec

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

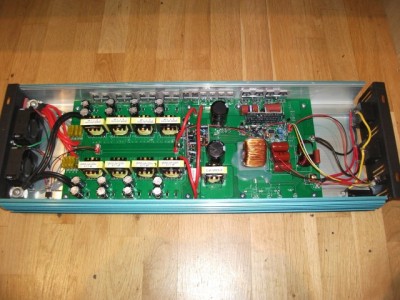

Příspěvekod matej » stř led 16, 2013 3:24 pm

Nemáte oprávnění prohlížet přiložené soubory.
Pravda a Láska zvítězí!.
SOLARSERVIS.EU - Slnko do každého domu - Montáže hybridných a ostrovných FVE.
matej

Příspěvky: 804
Registrován: čtv zář 01, 2011 5:30 pm

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod abrams » stř led 16, 2013 4:19 pm

Zdravím ,

takovejhe pajšl jsem už nekde viděl ..... ahá užvím : http://forum.mypower.cz/viewtopic.php?f=21&t=444&p=4804&hilit=prd_menic#p4804 :roll: .

Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
Uživatelský avatar
abrams

Příspěvky: 2559
Registrován: ned črc 17, 2011 11:19 am
Bydliště: Brno

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod matej » stř led 16, 2013 4:55 pm

Povšimněte si prosím mého popisu v prvním příspěvku tohto vlákna, zvláště věty

Oproti verzi z eBay obsahuje určité úpravy kvůli stabilitě, odrušení, chlazení atd.


a taky mou reakci na dotaz uživatele serfar30 výše. Taky zkušenost jednoho z majitelů, který je zde na fóru - viz zde.

Takže bych Vás poprosil, abyste nesrovnával nesrovnatelné.
Díky.
Pravda a Láska zvítězí!.
SOLARSERVIS.EU - Slnko do každého domu - Montáže hybridných a ostrovných FVE.
matej

Příspěvky: 804
Registrován: čtv zář 01, 2011 5:30 pm

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod serfar30 » stř led 16, 2013 8:17 pm

Na obranu Matěje o tomto měniči vážně uvažuji. Mají ho i jiní prodejci zde v čechách,když by to byl takovej šmejd tak nestíhají vyřizovat reklamace. Jsou i dražší než Matěj.
8xLifepo4 tristar 60A Siemens logo Power Jack 3500w solar 1960Wp pro zatím
serfar30

Příspěvky: 72
Registrován: čtv úno 23, 2012 10:02 pm
Bydliště: Česká Skalice

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod abrams » stř led 16, 2013 8:32 pm

Zdravím ,

klobou dolů před Matějem že dovedl ten měnič zprovoznit :handshake2: , já bych to nedokázal .

Je docela možný že se čimani poučili a vychytali mouchy a už ty jejich měniče fungují normálně ;) .
Má zkušenost je už rok stará , svět je od té doby dál .

Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
Uživatelský avatar
abrams

Příspěvky: 2559
Registrován: ned črc 17, 2011 11:19 am
Bydliště: Brno

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod jara » stř led 16, 2013 9:43 pm

Ja ho mam a muzu rict, ze funguje normalne. Zarovky sviti, cerpadla cerpaji, lednice chladi a 1.5 kw primotop bez problemu.
Panely 2,5 Kw ,regulator PCM 8048,baterie 720 Ah, system 24v, menic 5000W
jara

Příspěvky: 166
Registrován: úte zář 11, 2012 10:59 pm

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod matej » čtv led 17, 2013 9:31 am

Pozor AKCE!
Mám tady jeden nový PSW-3500-24, připraven pro zákazníka který si to pak rozmyslel.
Pokud by někdo potřeboval, bude ho mít za 440 EUR (11 000 Kč).
Platí jenom do pátku 18. ledna.
Pravda a Láska zvítězí!.
SOLARSERVIS.EU - Slnko do každého domu - Montáže hybridných a ostrovných FVE.
matej

Příspěvky: 804
Registrován: čtv zář 01, 2011 5:30 pm

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod serfar30 » čtv led 17, 2013 10:02 am

já si ho vemu
8xLifepo4 tristar 60A Siemens logo Power Jack 3500w solar 1960Wp pro zatím
serfar30

Příspěvky: 72
Registrován: čtv úno 23, 2012 10:02 pm
Bydliště: Česká Skalice

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod tomas » čtv led 17, 2013 9:40 pm

matej píše:


Děkuji za fotku
Vypadá to že měnič je řízený tímto modulem:
http://www.aliexpress.com/item/Pure-sine-wave-inverter-driver-board-EGS002-EG8010-IR2110-driver-module/660405021.html
Potom by tedy mělo být možné dokoupit a připojit k měniči i displej:
http://www.aliexpress.com/store/product/The-driver-board-sine-wave-inverter-EGS002-matching-LCD-display/913920_660424619.html

Všechny ty Čínské měniče už mají prakticky stejné střeva, proto se prodávají i ty řídící moduly zvlášť. Dokonce i plošné spoje některých částí měničů:
http://www.aliexpress.com/store/product/Wholesale-Supporting-post-EGP1000W-pure-sine-wave-inverter-power-board-based-the-EG8010-chip-driver-board/206015_721221002.html

Zaráží mne ale to, že tento 3,5kW měnič má v DC/DC měniči pouze 8 kusů traf. Přitom co jsem viděl a měl otevřené 3kW měniče, tak měli 12 traf. Není druhá polovina DC/DC měniče ve víku měniče které není na fotce? Tak to bývá také často řešené.
Také mne udivuje ten velký nevyužitý prostor mezi plošným spojem a koncovými kryty, ta krabice mohla být tedy o dost kratší, ale to už problém hlavně výrobce že nešetří materiálem.
Uživatelský avatar
tomas

Příspěvky: 1864
Registrován: pon bře 07, 2011 11:05 am
Bydliště: Třinec

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod mypower.cz » čtv led 17, 2013 9:51 pm

Tak pokud se k tomu da pripojit display, tak pak uz zbyva hodne malo a daly by se z toho vycitat externe data .. zejo .. ?
Podpořte MyPower.CZ | 2.24kWp FVE | MyPower MicroLog2 | Podzimní sraz 21.9.2019 (PDF)
BTC support 37uvSpUKTCmcJZD9bs8ZWhdrubxBxRZSuT | LTC support LPYitoWPn3k5PqWBWmuzbcwj344THtZ7q2
Uživatelský avatar
mypower.cz
Site Admin

Příspěvky: 3707
Registrován: pát bře 04, 2011 11:36 am

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod matej » čtv led 17, 2013 9:56 pm

Ne to není ten řídící modul. Tady dělá sinus PIC v DIP provedení, a o řízení DC/DC části se stará nějaký Sonix MCU.
K těm trafům - opravdu je tam 8 traf. Výkon ale závisí ne jenom na počtu traf ale také na velikosti trafa, ale zejména jeho materiálu, pracovní frekvenci, sycení ..
Každopádně to dá těch 3,5 trvale, i trošku víc.
Saši je očividně delší kvůli chlazení výkonových součástek. 2500W je kratší a má 6 traf.
Pravda a Láska zvítězí!.
SOLARSERVIS.EU - Slnko do každého domu - Montáže hybridných a ostrovných FVE.
matej

Příspěvky: 804
Registrován: čtv zář 01, 2011 5:30 pm

Re: [PRODÁNO] Měnič 24V/230V 3500W čistý sinus

Příspěvekod tomas » pon led 28, 2013 8:48 pm

mypower.cz píše:Tak pokud se k tomu da pripojit display, tak pak uz zbyva hodne malo a daly by se z toho vycitat externe data .. zejo .. ?

S galvanickým oddělením dle strany 16 zde:
http://download.21dianyuan.com/download.php?id=89916
by to snad i šlo.
Ovšem tento měnič má dle mateje ovládací obvod PIC. Takže tam bude asi něco takového:
http://bbs.21dianyuan.com/128109.html
bude to možná kompatibilní, neporovnával jsem to. A v Čínštině se mi to špatně čte ;)
Uživatelský avatar
tomas

Příspěvky: 1864
Registrován: pon bře 07, 2011 11:05 am
Bydliště: Třinec

Re: Měnič 24V/230V 3500W čistý sinus

Příspěvekod Pan Taum » pon bře 04, 2013 10:10 pm

Dá se tady u těch powerjacků hýbat s podpěťovou ochranou, tj. s napětím, při kterém měnič vypíná? Default je nějakých 20V, potřeboval bych takových 23,0 - 23,5V (ale spolehlivě, ne +- autobus podle nálady měniče) pro LiFePO4.
Pan Taum

Příspěvky: 554
Registrován: sob úno 25, 2012 9:36 pm

Re: Měnič 24V/230V 3500W čistý sinus

Příspěvekod matej » úte bře 05, 2013 11:56 am

neni problem.
Pravda a Láska zvítězí!.
SOLARSERVIS.EU - Slnko do každého domu - Montáže hybridných a ostrovných FVE.
matej

Příspěvky: 804
Registrován: čtv zář 01, 2011 5:30 pm

Re: Měnič 24V/230V 3500W čistý sinus

Příspěvekod rob.brno » úte bře 05, 2013 1:27 pm

matej píše:neni problem.

Ta změna se dělá v HW nebo pomocí SW?
rob.brno

Příspěvky: 779
Registrován: sob čer 09, 2012 8:14 am

Re: Měnič 24V/230V 3500W čistý sinus

Příspěvekod serfar30 » úte bře 05, 2013 2:16 pm

Matěji i mne by to zajímalo při přechodu na Lifepo díky za odpověď.
8xLifepo4 tristar 60A Siemens logo Power Jack 3500w solar 1960Wp pro zatím
serfar30

Příspěvky: 72
Registrován: čtv úno 23, 2012 10:02 pm
Bydliště: Česká Skalice
