Predam PowerJack 24V@5000W

Příspěvekod shuty » čtv lis 21, 2019 9:27 pm

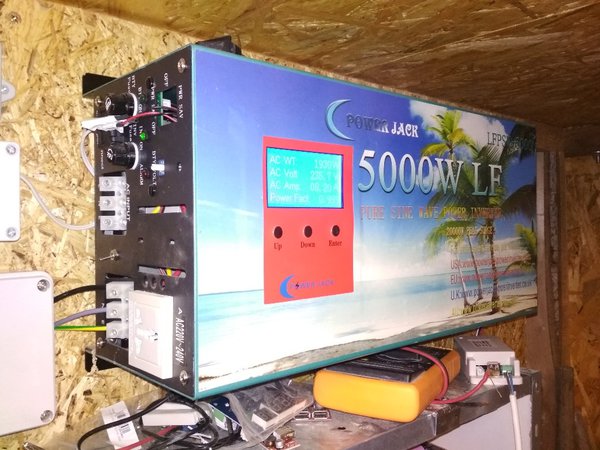

Predam low frequency menic Powerjack 5000W na napatie 24V. Bol pouzivany vikendovo. Neupravovany, nerozoberany, neopravovany, plne funkcny. cena 200eur.
Nemáte oprávnění prohlížet přiložené soubory.
Uživatelský avatar
shuty

Příspěvky: 117
Registrován: ned úno 05, 2017 7:21 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod matobabetak » pát lis 22, 2019 10:07 am

Nazdar, miesto odberu? A co z praktického hľadiska znamená LF?
matobabetak

Příspěvky: 228
Registrován: čtv pro 01, 2016 10:54 am

Re: Predam PowerJack 24V@5000W

Příspěvekod shuty » pát lis 22, 2019 11:13 am

matobabetak píše:Nazdar, miesto odberu? A co z praktického hľadiska znamená LF?


odber: Martin
LF znamena ze to ma vnutri trafo.
Uživatelský avatar
shuty

Příspěvky: 117
Registrován: ned úno 05, 2017 7:21 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod brumlaj » pát lis 22, 2019 9:32 pm

LF - zjednodušeně - že se dělá přímo z napětí baterie 50Hz sinus a toto se transformuje na 230V sviňsky těžkým trafem protože nízká frekvence.
HF - prvně se udělá na vysokofrekvenčních lehkých transformátorech stejnosměrných více než 310V a toto se potom rozstřídá na 50Hz 230V. Menší trafa, lehčí. U "optimalizovaných" modelů nic moc ochrany čímž trpí při jiné než činné zátěži výkonové polovodiče výstupního střídače.
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2098
Registrován: ned kvě 12, 2013 1:24 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod diablo007 » pát lis 22, 2019 10:19 pm

HF - prvně se udělá na vysokofrekvenčních lehkých transformátorech stejnosměrných více než 310V
To stejnosměrných tam bude nejspíš omyl
Uživatelský avatar
diablo007

Příspěvky: 2160
Registrován: stř lis 28, 2018 7:57 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod PavelR » pát lis 22, 2019 10:23 pm

Proc omyl? na meziobvodu pred vystupnim stupnem byva cca tech 310-330V DC.
PavelR

Příspěvky: 2110
Registrován: ned led 29, 2012 3:59 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod brumlaj » pát lis 22, 2019 10:28 pm

Není, klidně se přijď podívat. Předvedu.

Jasně jsem psal ZJEDNODUŠENĚ. To že trafem neprojde stejnosměrná složka neznamená že za tím trafem nemůže být usměrňovač. Fakt mi (a zřejmě i tazateli) jde o princip, ne o detailní popis schématu. Ach jo.
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2098
Registrován: ned kvě 12, 2013 1:24 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod goodbie » pát lis 22, 2019 10:31 pm

brumlaj píše:Není, klidně se přijď podívat. Předvedu.

Jasně jsem psal ZJEDNODUŠENĚ. To že trafem neprojde stejnosměrná složka neznamená že za tím trafem nemůže být usměrňovač. Fakt mi (a zřejmě i tazateli) jde o princip, ne o detailní popis schématu. Ach jo.
no ale on tam ten usměrňovač právě je ne??
goodbie

Příspěvky: 1097
Registrován: pát bře 08, 2013 7:19 pm
Bydliště:

Re: Predam PowerJack 24V@5000W

Příspěvekod brumlaj » pát lis 22, 2019 10:34 pm

goodbie píše: no ale on tam ten usměrňovač právě je ne??

A to je z praktického hlediska LF?
Naposledy upravil brumlaj dne pát lis 22, 2019 10:36 pm, celkově upraveno 1
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2098
Registrován: ned kvě 12, 2013 1:24 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod volente » pát lis 22, 2019 10:36 pm

Ale no tak, principielně se musím diabla zastat. DC přece nelze transformovat (v transformátoru, :shock: na kmitočtu nezáleží)
4,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW.
Uživatelský avatar
volente

Příspěvky: 2123
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov

Re: Predam PowerJack 24V@5000W

Příspěvekod goodbie » pát lis 22, 2019 10:37 pm

brumlaj píše:
goodbie píše: no ale on tam ten usměrňovač právě je ne??

A to je z praktického hlediska LF?

ne já myslím u HF
goodbie

Příspěvky: 1097
Registrován: pát bře 08, 2013 7:19 pm
Bydliště:

Re: Predam PowerJack 24V@5000W

Příspěvekod brumlaj » pát lis 22, 2019 10:40 pm

Tak mu to Vlasto klidně stručně popiš. A nezapomeň na odpor 1,8ohm. Ten je na 0,6W a je v celém zapojení stejně důležitý jako 427 dalších Tebou jistě popsaných součástek. Omlouvám se co jsem napsal. Je to ko..tina, milý tazateli zapomeň že jsem se ozval.

goodbie píše:ne já myslím u HF
Jenže on se ptal na LF.
Tak se ukaž.
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2098
Registrován: ned kvě 12, 2013 1:24 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod volente » pát lis 22, 2019 10:51 pm

LF , DC napětí se rozstřídá na 50Hz/xV a pustí se do transformátoru X/230V. Výstup je přímo s trafa.
HF, DCnapětí se rozstřídá na X kHz, prožene se mnohem menším transformátorem na to efektivní napětí, usměrní se a potom se rozseká pwm čistý sinus přes výstupní mosfety na výstup. Výstup je s tranzistorů.
Velice laicky řečeno, ale snad pochopitelně.
4,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW.
Uživatelský avatar
volente

Příspěvky: 2123
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov

Re: Predam PowerJack 24V@5000W

Příspěvekod brumlaj » pát lis 22, 2019 11:03 pm

No vidíš, po tom usměrnění Ti tam chybí filtrace. Bez ní to nebude vono neb Ti okamžitě odejde střídač. A za tím výstupním střídačem Ti chybí výstupní tlumivka. A nejen ta. Ta tam má zásadní roli. Protože bez ní je na výstupu obdélník s proměnnou střídou nikoli sinusový průběh. Takže taky špatně. Fakt tu takto budeme plevelit prodej?
Naposledy upravil brumlaj dne pát lis 22, 2019 11:06 pm, celkově upraveno 1
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2098
Registrován: ned kvě 12, 2013 1:24 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod diablo007 » pát lis 22, 2019 11:05 pm

Brumlaj místo abys uznal že jsi to napsal blbě tak se v tom jen babras. Napsat tohle
vysokofrekvenčních lehkých transformátorech stejnosměrných je prostě technický nesmysl
Uživatelský avatar
diablo007

Příspěvky: 2160
Registrován: stř lis 28, 2018 7:57 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod rottenkiwi » pát lis 22, 2019 11:07 pm

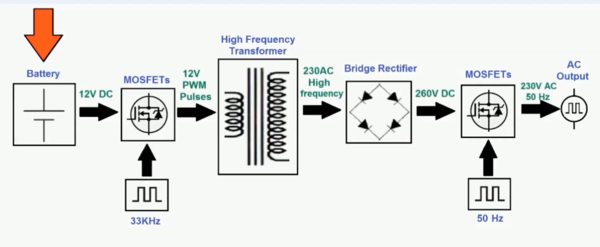

Niečo podobné ako tu:
Nemáte oprávnění prohlížet přiložené soubory.
Uživatelský avatar
rottenkiwi

Příspěvky: 3339
Registrován: pát úno 13, 2015 2:24 pm
Bydliště: SO, SK

Re: Predam PowerJack 24V@5000W

Příspěvekod volente » pát lis 22, 2019 11:09 pm

to brumlaj
já jsem popsal princip, ne konstrukci. A ten si myslím sedí.
4,5kWp - 4x Solartec mono 180Wp +¨6x IBC 155Wp poly + 10x Solea 170Wp mono + 6x Calyxo 70Wp amorf vertikálně (JV), 2x ZN ShineSolar poly 250Wp + 2x 260Wp poly (JZ), Epever LS 3024B, Epever LS 2024B, MakeSkyBlue 20A, eSmart 3 - 60A, 19 kWh Li-Ion, Axpert MSXE PF1, 24V/3,0kW.
Uživatelský avatar
volente

Příspěvky: 2123
Registrován: stř srp 20, 2014 12:01 am
Bydliště: Brno - venkov

Re: Predam PowerJack 24V@5000W

Příspěvekod brumlaj » pát lis 22, 2019 11:11 pm

Jo tam je problém. Chlapci to ale musíte vysvětlit že nechápete psaný text. Nestačí skončit v půli věty
stejnosměrných se totiž vyrábí více než 310V nikoli vysokofrekvenční transformátor. Trojčestný ventile.
Admine prosím Tě smaž to co jsem napsal, fakt je to kosočtverec a omlouvám se podruhé tazateli že jsem se na to nevy.ral.
Naposledy upravil brumlaj dne pát lis 22, 2019 11:18 pm, celkově upraveno 1
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2098
Registrován: ned kvě 12, 2013 1:24 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod diablo007 » pát lis 22, 2019 11:17 pm

brumlaj píše:Jo tam je problém. Chlapci to ale musíte vysvětlit že nechápete psaný text. Nestačí skončit v půli věty
stejnosměrných se totiž vyrábí více než 310V. Trojčestný ventile.
Admine prosím Tě smaž to co jsem napsal, fakt je to kosočtverec.

U mne to dela automatická oprava co u tebe
Uživatelský avatar
diablo007

Příspěvky: 2160
Registrován: stř lis 28, 2018 7:57 pm

Re: Predam PowerJack 24V@5000W

Příspěvekod brumlaj » pát lis 22, 2019 11:21 pm

automatická oprava Ti nedovolí dočíst větu do konce? To Ti tu cenzuru nezávidím. Příště můžeš odpovědět tazateli Ty a zajisté bude vše dle Tvých představ.
Naposledy upravil brumlaj dne pát lis 22, 2019 11:24 pm, celkově upraveno 1
Moudrost nepřichází vždy s věkem, někdy věk přichází sám.
brumlaj

Příspěvky: 2098
Registrován: ned kvě 12, 2013 1:24 pm
