Arduino a relé

Automatizace, řízení, měření, logování a programování s využitím platformy Arduino.

Arduino a relé

Příspěvekod Frenky » ned úno 02, 2014 7:45 pm

Ahoj solárníci
Jak si tak kutím s tím arduinem, tak jsem zjistil, že se mi v šuplíku válí několik malých relé. Mám sice sadu osmi relé od Kolaříka, to jó. Ale ta se mi zase nevejde do škatulky, kde jsem si zavřel arduino. (Vyčítání hodnot střídače STUDER) Navíc je jich tam zbytečně moc a já potřebuji, jenom tak něco někde .... Tak dám x relátek na prkénko, no jo ale každé relé potřebuje tranzistor, odpor a potom diodu na vinutí. Moc součástek a málo místa, říkám si, Tak jsem zabádal na internetu a našel docela slušné schéma. Je to jenom jeden integrovaný obvod a toď vše. Schéma je tady http://xrs.winradio.com/antenna_selector.htm (překreslovat to nebudu ) :D .
Integrovaný obvod je ULN2803A. Já jsem použil šuplíkové zásoby ULQ 2803A. Výsledek na prkénku je stejný, funguje to.
Snad to někdy někomu na něco .... :lol:

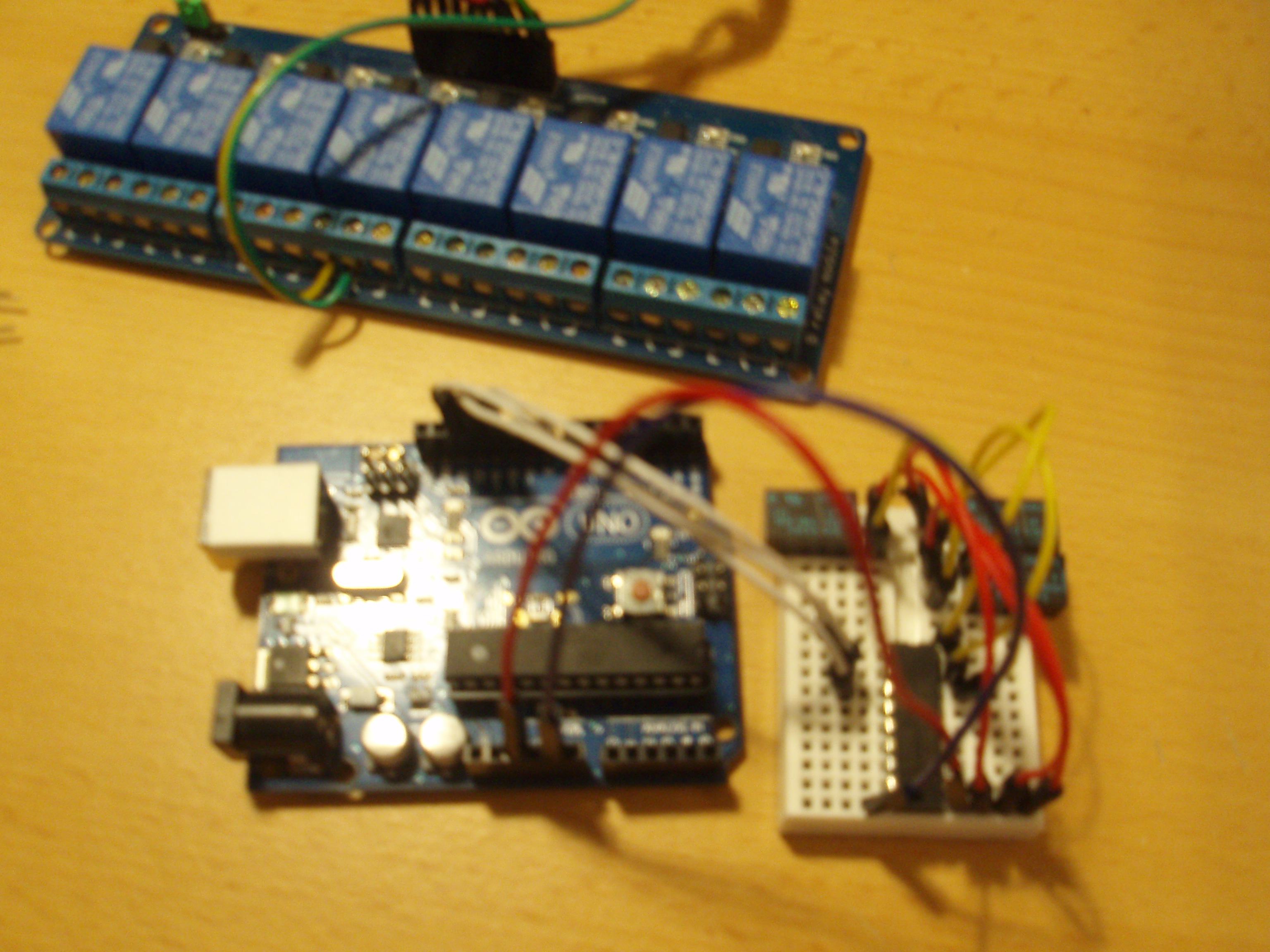

rele sada max 8 rele s ULQ2803A

(V pozadí Kolaříkovic relé sada)
2x Solární panel IBC Polysol 230 DS Pmpp=230W, Regulátor STUDER VT-80, Střídač Studer XTS 1200-24, BSP, RCC, AKU 24V LFP100AH – WB-LYP100AHA. 2x Aktivní balancer ON4-UTP 4x7A, Řizení a dohled microlog, SDS, vlastní vyčítání arduinem do RPi s databází a html stránkou. Dříve SIEMENS S7-1200 s PC na WINDOWS ala Netko.
http://frenky.dreamsys.cz/index.html
Uživatelský avatar
Frenky

Příspěvky: 637
Registrován: pon led 21, 2013 6:36 pm
Bydliště: Mladá Boleslav
Reputation: 46

Re: Arduino a relé

Příspěvekod solárník » pon úno 03, 2014 8:41 am

Existují relé, která jdou připojit k digi výstupu Arduina přímo, resp. přes malý odpůrek. Teď si z hlavy nepamatuju typ, ale cívka mívá 5V, musí reagovat už cca od 4V a proud max asi 35mA (pokud osazujete jen jedno, může mít až 50mA). Používal jsem to vloni na jeden experiment s triakovým řízením a funguje to v pohodě dodnes. Je ale pravda, že takhle bych se pokoušel připojit tak max 2 relé, víc bych to radši nedráždil.
Pokud někdo chcete, podívám se doma, jaký to byl typ.
solárník

Příspěvky: 1427
Registrován: pát bře 15, 2013 7:53 pm
Reputation: 53

Re: Arduino a relé

Příspěvekod PavelR » pon úno 03, 2014 9:57 am

Toto neni zrovna koser. Chce to jeste ochrannou diodu z zavernym smeru paralelne k civce rele.
Vhodnejsi by bylo doplnit o tranzistor pripadne nejake ULNko ...
PavelR

Příspěvky: 1685
Registrován: ned led 29, 2012 3:59 pm
Reputation: 66

Re: Arduino a relé

Příspěvekod solárník » pon úno 03, 2014 11:07 am

Max proud digital pinu je myslím 50mA (některá Arduina jen 40mA, například MEGA), ovšem nejde takto zatížit všechny piny, protože bychom to přetížili (jak zdrojovou cestu, tak teplotně procesor). Dioda je dobrá, zpětný zákmit by to mohl zničit. Ale o jedno připojené relátko bych se nebál. Což byl právě případ, o který se tu jednalo.

Podle výrobce zatížení všech pinů dohromady vyšším proudem než 150mA Arduino zničí.

Navíc ten 5V stabilizátor na desce je teplotně na doraz už na 12V a bez odběru. To soudruzi nevymysleli dobře. Já jsem preventivně k tomu malému stabilizátorku vždy připájel kousek měděného pásku (šířka 5mm, délka asi 8cm), stočil jsem oba konce k sobě do takového "O" a připájel je na chladičový vývod stabilizátoru. Pak to zaprvé tolik nehřeje, zadruhé jsou ADC měření stabilnější a zatřetí to můžeme víc zatížit. Dokud jsem ho měl, používal jsem ten tlutší měděný pocínovaný sběrnicový pásek na výrobu solárních panelů. Teď už ho nemám a ani nevím, kde ho sehnat.
solárník

Příspěvky: 1427
Registrován: pát bře 15, 2013 7:53 pm
Reputation: 53

Re: Arduino a relé

Příspěvekod rob.brno » pon úno 03, 2014 3:26 pm

solárník píše:Max proud digital pinu je myslím 50mA (některá Arduina jen 40mA, například MEGA), ovšem nejde takto zatížit všechny piny, protože bychom to přetížili (jak zdrojovou cestu, tak teplotně procesor). Dioda je dobrá, zpětný zákmit by to mohl zničit. Ale o jedno připojené relátko bych se nebál. Což byl právě případ, o který se tu jednalo.

Podle výrobce zatížení všech pinů dohromady vyšším proudem než 150mA Arduino zničí.

Navíc ten 5V stabilizátor na desce je teplotně na doraz už na 12V a bez odběru. To soudruzi nevymysleli dobře. Já jsem preventivně k tomu malému stabilizátorku vždy připájel kousek měděného pásku (šířka 5mm, délka asi 8cm), stočil jsem oba konce k sobě do takového "O" a připájel je na chladičový vývod stabilizátoru. Pak to zaprvé tolik nehřeje, zadruhé jsou ADC měření stabilnější a zatřetí to můžeme víc zatížit. Dokud jsem ho měl, používal jsem ten tlutší měděný pocínovaný sběrnicový pásek na výrobu solárních panelů. Teď už ho nemám a ani nevím, kde ho sehnat.


Taky bych zbytečně neriskoval, výstup se bude zbytečně namáhat. Jeden jakýkoliv trand navíc je dobré řešení(lepší když odejde trand než výstup io). Ten stablík je špatně řešený, za pár kč tam mohli dát jinný přesnější s vlastním odběrem stovky mikroamper.
rob.brno

Příspěvky: 779
Registrován: sob čer 09, 2012 8:14 am
Reputation: 9

Re: Arduino a relé

Příspěvekod Jozef51 » stř zář 20, 2017 3:31 pm

solarnik - zbernicove pasky na fotopanely 1.8 a 5mm siroke. Da sa tych odkazov dohladat viac. Ponukaju aj delene.
https://www.aliexpress.com/item/10-Pcs- ... 267.xTTBeG
https://www.aliexpress.com/item/10-mete ... 342.6moc8C
Ale su to maximnozstva. Ja mam iba pasik 1.8mm.
