Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod mypower.cz » sob dub 28, 2012 9:15 pm

Hoj, doma se zrovna bavím montáží panelů a tak jsem dneska udělal takový pokus, který bude zajímat spíše úplné začátečníky, zkušenějším to bude už jasné.

Vliv úhlu, pod kterým dopadá sluneční záření

Slunce svítí na panel pod úhlem - proud 6.83A, panel není využit naplno
Obrázek

Panel je téměř kolmo ke slunci, proud je maximální co to dá, tedy 8.14A
Obrázek

Vliv zastínění článků

Panel s kočkou :D zastíněny cca (+- autobus) 4 články, proud je pekelných 6.66A
Obrázek

Panel bez kočky ;) proud je stejně jako v předchozím případě pod úhlem, tedy 6.82A.
Obrázek

To znamená: vyhnout se co nejvíce zastínění byť i částečnému od větví, sloupů, antén, stožárů a koček :D a panely umístit nejlépe kolmo ke slunci, proto je samozřejmě nejefektivnější použít solární tracker a panel natáčet přímo kolmo na slunce, což pochopitelně ne vždy lze takto řešit.

Poznámka: napětí bylo ve všech případech cca 27V
EDIT: bez zátěže. Ve všech případech myšleno pod různými úhly. Díky za upozornění od tomáše o příspěvek níže.

Poznámka2: v případě, že bychom zastínili celou řadu článků, zkratový proud panelu by klesl dokonce až na polovinu, tedy z 8A (pokud by byl kolmo) až na 4A. Nedávno při jedné montáži jedné FVE se nám povedlo zapomenout fošnu na panelu, která překryla celou řadu článků. Chvíli jsme pokládali panel za vadný, ale nebylo tomu tak. Příčinou bylo zastínění celé jedné řady článků a zkratový proud při orientačním měření klesl na rozdíl od ostatních panelů až na polovinu.
Podpořte MyPower.CZ | 2.24kWp FVE | MyPower MicroLog2 | Podpořte MyPower.CZ v soutěži Cena Bastlířů 2018
BTC support 37uvSpUKTCmcJZD9bs8ZWhdrubxBxRZSuT | LTC support LPYitoWPn3k5PqWBWmuzbcwj344THtZ7q2
Uživatelský avatar
mypower.cz
Site Admin

Příspěvky: 3343
Registrován: pát bře 04, 2011 11:36 am
Reputation: 178

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod tomas » sob dub 28, 2012 10:10 pm

Při tom měření proudu (zkratového proudu) tam těch 27V určitě nebylo. Nebo jak jsi to myslel?
U toho zastínění kočkou si myslím že na změnu výkonu bude mít vliv také změna napětí, ale bylo by dobré to měřit při jmenovitém zatížení a ne naprázdno nebo ve zkratu. Zkus ten panel zatížit cca 200W a měřit napětí a proud při zastínění a nezastínění.
Uživatelský avatar
tomas

Příspěvky: 1683
Registrován: pon bře 07, 2011 11:05 am
Bydliště: Třinec
Reputation: 59

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod mypower.cz » sob dub 28, 2012 10:24 pm

27V tam bylo při plném osvitu bez zátěže.. Tedy jen měření napětí voltmetrem. Pravda, že když to bylo do zkratu tak tam těch 27V určitě nebylo .. to je fakt.. ale nemám 2 multimetry, takže netuším, jak se to napětí pohlo při zátěži. Měřil jsem jestli se změní napětí při změně úhlu. Hýbalo se ale malinko ale pravda bez zátěže.
Podpořte MyPower.CZ | 2.24kWp FVE | MyPower MicroLog2 | Podpořte MyPower.CZ v soutěži Cena Bastlířů 2018
BTC support 37uvSpUKTCmcJZD9bs8ZWhdrubxBxRZSuT | LTC support LPYitoWPn3k5PqWBWmuzbcwj344THtZ7q2
Uživatelský avatar
mypower.cz
Site Admin

Příspěvky: 3343
Registrován: pát bře 04, 2011 11:36 am
Reputation: 178

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod mypower.cz » sob dub 28, 2012 10:54 pm

Hele a tak me napada .. Pokud znam odpor toho kusu dratu v multimetru, pres ktery tekl zkratovy proud, muzu napeti i spocitat, nebo ne? U=R x I ?
Podpořte MyPower.CZ | 2.24kWp FVE | MyPower MicroLog2 | Podpořte MyPower.CZ v soutěži Cena Bastlířů 2018
BTC support 37uvSpUKTCmcJZD9bs8ZWhdrubxBxRZSuT | LTC support LPYitoWPn3k5PqWBWmuzbcwj344THtZ7q2
Uživatelský avatar
mypower.cz
Site Admin

Příspěvky: 3343
Registrován: pát bře 04, 2011 11:36 am
Reputation: 178

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod rimi » sob dub 28, 2012 11:19 pm

Odpor bocniku bude cca 0,1Ω, takze napeti asi 0,6 V. Ten zkratovy proud bude stejny ze dvou i ze vsech clanku, takze pri zastineni kockou asi zabrala bypas dioda, bez ni pri zastineni jednoho slus.
Takze mimo pracovni oblast se zjisti zavadejici vykon, konkretne zde cca 3,6W...
Tu si borec udelal zatez a pocital:
http://doctersnuggles.come2me.nl/remark ... olarcells/
rimi

Příspěvky: 297
Registrován: čtv říj 13, 2011 9:45 am
Bydliště: Příbor
Reputation: 6

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod mypower.cz » ned dub 29, 2012 8:05 am

Tak timpadem jsem prave uplne dokonale pochopil princip MPPT regulatoru a hledani maximalniho pracovniho bodu panelu. Skoda ze mam lepsi znalosti v oboru IT nez v oboru elektro. Ale snad to co nejdrive taky dozenu diky tomuto foru :)
Podpořte MyPower.CZ | 2.24kWp FVE | MyPower MicroLog2 | Podpořte MyPower.CZ v soutěži Cena Bastlířů 2018
BTC support 37uvSpUKTCmcJZD9bs8ZWhdrubxBxRZSuT | LTC support LPYitoWPn3k5PqWBWmuzbcwj344THtZ7q2
Uživatelský avatar
mypower.cz
Site Admin

Příspěvky: 3343
Registrován: pát bře 04, 2011 11:36 am
Reputation: 178

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod joseff » sob lis 17, 2012 10:54 am

Napadla me spise takova teoreticka otazka, ktera souvisi se zastiennim - nebo spise nerovnomernym osvitem panelu.

Co by se stalo, kdyby byly nektere clanky panelu osviceny vice nez jine? Jaky by mo melo vliv na vykon? Vzrostl by nebo by byl stejny, protoze by ostatni clanky byly osviceny mene? Nemyslim tim, ze by nektere clanky byly ve stinu a na jine by svitilo slunce, ale myslim to proste tak, ze by byl cely panel osluneny a na nektere clanky by navic dopadalo jeste intenzivnejsi svetlo treba kvuli nejakemu odrazu nebo koncentraci - jako kdyz si vezmete zrcatko a delate s nim prasatka:).
joseff

Příspěvky: 717
Registrován: pon srp 08, 2011 8:55 am
Reputation: 12

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod Lui » sob lis 17, 2012 12:44 pm

Výkon by nebol vyšší,lebo prakticky takmer od najmenej osvietených článkov,závisí výkon panela (panelov)....,teda ked na jedno zasvietiš zrkadlom,tak to nepomôže lebo ostatné články ho prúdovo obmedzia....
Cca 16kwp ::pv:: ,48V 7kAh *batt* Pb , 60V 372Ah *batt* Lion, 4 x MPPT VT-80, 12kw menič , záloha-6Kw UPS-keby dačo :) a zopár APC smart 2200/3000 , BMV-600S
Záloha:260Wp ::pv:: ,12V Pb 1000Ah *batt* , epsolar 10 dvakrát ,victron 350w sinus
Uživatelský avatar
Lui

Příspěvky: 686
Registrován: pon srp 08, 2011 2:14 pm
Bydliště: Slovensko
Reputation: 40

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod burda » čtv lis 29, 2012 1:01 pm

mypower.cz píše:27V tam bylo při plném osvitu bez zátěže.. Tedy jen měření napětí voltmetrem. Pravda, že když to bylo do zkratu tak tam těch 27V určitě nebylo .. to je fakt.. ale nemám 2 multimetry, takže netuším, jak se to napětí pohlo při zátěži. Měřil jsem jestli se změní napětí při změně úhlu. Hýbalo se ale malinko ale pravda bez zátěže.

Zapoj sériově tam ty dvě 100W halogenky co jsem ti dával a zmř proud procházející obvodem, nebude to do zkratu, ale do zátěže.;)
burda

Příspěvky: 201
Registrován: pát kvě 25, 2012 10:15 pm
Reputation: 3

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod solárník » pon lis 25, 2013 4:10 pm

Při sériovém zapojení panelů jsou překlenovací diody k něčemu, při paralelním skoro k ničemu, MPPT stejně vyhodnotí většinou nejvyšší výkon na hladině nezakrytých panelů a zastíněný panel je obvykle téměř odpojen.

Výkon panelu pod úhlem je v nejjednodušší aproximaci roven poměru plochy panelu a poměru plochy jeho stínu :) Čili o kolik je stín panelu menší než panel, o tolik je jeho výkon menší.
Chceme-li to ale detailně, pak se připojí další faktory, jako že polykrystaly mají z úhlu vyšší účinnost než mono, dál záleží na použitém krycím sklu, resp. na typu antireflexní úpravy. Některé antireflexní úpravy mají dokonce vyšší propustnost z určitého úhlu, než z kolmice (!). No a konečně fakt, že existuje rozptýlené (difuzní) záření, jehož intenzita se sice taky trochu mění s úhlem, ale zdaleka ne tak rapidně, jako u záření přímého.

Právě díky difuznímu záření naměříte při polojasné obloze v momentu, kdy slunce není za mrakem, o dost vyšší výkon panelu, než při naprostém jasnu (klidně o 20%), zrovna tak je-li okolí pokryto sněhem. Od toho všeho se přímé záření odráží a přidává se ve formě rozptýleného k energii přímého záření, na panel dopadajícího.
solárník

Příspěvky: 1421
Registrován: pát bře 15, 2013 7:53 pm
Reputation: 51

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod netko » ned dub 06, 2014 8:23 am

Chcem zapojit 12panelov poly 250W po 3ks do serie a 4 paralelne. Ako ich najlepšie poprepajať ked ich mam uložene 4 vedľa seba v 3 stlpcoch pod sebou. Ked vychadza a zapada slnko spodne su zatienene a vrchne nie. Rozmyšlam že v každej rade po 3, to znamena že 3 budu vodovrovne a posledne 3 v stlpci pod sebou? Alebo poradte ako? Dik
netko

Příspěvky: 108
Registrován: pát srp 31, 2012 11:43 pm
Reputation: 1

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod kybos » ned dub 06, 2014 11:39 am

Je potřeba vysledovat tvar stínu a propojení provést tak, aby co nejdelší dobu byly bez stínu celé stringy. Částečné zastínění jednoho panelu ve stringu znamená většinou odstavení celého stringu při paralelní kombinaci stringů s jediným MPPT měničem.
7,5 kWp poly +3x Tristar MPPT60 (>30 MWh) + 48V VRLA 540 Ah + LiFePO 300 Ah + UPS 6kW
Uživatelský avatar
kybos

Příspěvky: 1588
Registrován: sob zář 08, 2012 9:40 pm
Reputation: 131

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod mypower.cz » ned dub 06, 2014 11:42 am

Obrázek
Podpořte MyPower.CZ | 2.24kWp FVE | MyPower MicroLog2 | Podpořte MyPower.CZ v soutěži Cena Bastlířů 2018
BTC support 37uvSpUKTCmcJZD9bs8ZWhdrubxBxRZSuT | LTC support LPYitoWPn3k5PqWBWmuzbcwj344THtZ7q2
Uživatelský avatar
mypower.cz
Site Admin

Příspěvky: 3343
Registrován: pát bře 04, 2011 11:36 am
Reputation: 178

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod netko » ned dub 06, 2014 12:48 pm

kybos píše:Je potřeba vysledovat tvar stínu a propojení provést tak, aby co nejdelší dobu byly bez stínu celé stringy. Částečné zastínění jednoho panelu ve stringu znamená většinou odstavení celého stringu při paralelní kombinaci stringů s jediným MPPT měničem.

Z tohto mi vyplyva že lepšie je zapojiť po dva do stringu aby ked bude postupne od spodu zatienovať aby aspon vrch pracoval ako tak, alebo sa mylim?
netko

Příspěvky: 108
Registrován: pát srp 31, 2012 11:43 pm
Reputation: 1

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod kybos » ned dub 06, 2014 2:22 pm

Rozdělení panelů do stringů nezávisí jen na zastínění ale je nutno vzít v úvahu i napětí baterie ve srovnání s napětím stringu. String by měl mít i při nejvyšších teplotách v létě o něco málo vyšší napětí než napětí plně nabité baterie. Nějaká malá rezerva musí zůstat i na regulátor. Pokud nebude tato podmínka splněna, dojde k omezení výkonu za vysokých okolních teplot. Dalším hlediskem je maximální proud měniče pro daný výkon pole. 12 panelů po 250W dá k dispozici max 3200W v chladném a slunečném předjaří při kolmém dopadu. Tento výkon už bude například Tristar MPPT60 na 48V baterii ořezávat (limit je 60A). V případě stringu se třemi panely je tedy napětí v létě dostatečné ale pro dvoupanelové stringy už to může být v létě málo. To je nutno přepočítat dle tepelné závislosti Vmp. V případě použití protiopatření formou snížení napětí baterie na 24V bude nutno zase počítat s navýšením ceny měniče (proudy půjdou přes 120A).
7,5 kWp poly +3x Tristar MPPT60 (>30 MWh) + 48V VRLA 540 Ah + LiFePO 300 Ah + UPS 6kW
Uživatelský avatar
kybos

Příspěvky: 1588
Registrován: sob zář 08, 2012 9:40 pm
Reputation: 131

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod netko » ned dub 06, 2014 7:14 pm

kybos píše:Rozdělení panelů do stringů nezávisí jen na zastínění ale je nutno vzít v úvahu i napětí baterie ve srovnání s napětím stringu. String by měl mít i při nejvyšších teplotách v létě o něco málo vyšší napětí než napětí plně nabité baterie. Nějaká malá rezerva musí zůstat i na regulátor. Pokud nebude tato podmínka splněna, dojde k omezení výkonu za vysokých okolních teplot. Dalším hlediskem je maximální proud měniče pro daný výkon pole. 12 panelů po 250W dá k dispozici max 3200W v chladném a slunečném předjaří při kolmém dopadu. Tento výkon už bude například Tristar MPPT60 na 48V baterii ořezávat (limit je 60A). V případě stringu se třemi panely je tedy napětí v létě dostatečné ale pro dvoupanelové stringy už to může být v létě málo. To je nutno přepočítat dle tepelné závislosti Vmp. V případě použití protiopatření formou snížení napětí baterie na 24V bude nutno zase počítat s navýšením ceny měniče (proudy půjdou přes 120A).

MPPT mam VT-80(80A) a baterky 48V.Panely planujem Kyocera KD250GH-4YB2. Preto som uvažoval povodne dat po 3ks do stringu. Ale vznikla mi otazka ako z toho dostat max vykon ked v zime ked je slnko nizko mi teoreticky bude osvetlovat postupne od vrchu(a vrchne mozu vyrabať). V lete tiež z rana od polovice do vrchu bude osvetlovat kym nebude slnko vyssie (tieni mi dom pred). Preto ma este teoreticky napadlo kedze rozmistnenie panelov nezmenim(4stlpce po 3 pod sebou) zapojit po 3 tie co su vedla seba a posledne 3pod sebou? Nech postupne ako bude dopadat od vrchu slnko bude po vodorovnych radach pridavat na vykone a posledne ked bude osvetlene cele tak sa pride aj stlpec. Dik
netko

Příspěvky: 108
Registrován: pát srp 31, 2012 11:43 pm
Reputation: 1

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod kybos » ned dub 06, 2014 8:15 pm

Možná by pomohlo (je-li to možné) otočit pole o 90°(tři sloupce a čtyři pod sebou). Stringy po třech by byly orientovány vodorovně a postupné zastínění by mělo menší dopad na výkon.
7,5 kWp poly +3x Tristar MPPT60 (>30 MWh) + 48V VRLA 540 Ah + LiFePO 300 Ah + UPS 6kW
Uživatelský avatar
kybos

Příspěvky: 1588
Registrován: sob zář 08, 2012 9:40 pm
Reputation: 131

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod netko » pon dub 07, 2014 8:18 pm

kybos píše:Možná by pomohlo (je-li to možné) otočit pole o 90°(tři sloupce a čtyři pod sebou). Stringy po třech by byly orientovány vodorovně a postupné zastínění by mělo menší dopad na výkon.

To som tiež uvažoval len to nejde. este ma napadlo ze asi pojdem postupne za sebou a bude.
netko

Příspěvky: 108
Registrován: pát srp 31, 2012 11:43 pm
Reputation: 1

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod vata » pon dub 07, 2014 11:08 pm

Zdravím, podle mých bohatých zkušeností se stíny nevadí částečné zastínění panelů, které jsou zapojeny paralelně - zbytek dodává svůj maximální výkon podle úhlu světla a teploty. U série ovšem dojde k poklesu výkonu celé té série i částečným zastíněním jediného panelu. Takže panely je potřebné zapojit tak, aby nedocházelo k situaci, kdy jsou současně zastíněny některé panely všech paralelních větví, jak píše Kybos.
Inteligentní ostrov - www.vati.cz
Uživatelský avatar
vata

Příspěvky: 1366
Registrován: pon zář 12, 2011 10:32 am
Reputation: 59

Re: Vliv sklonu panelu a zastínění článků na výkon

Příspěvekod mypower.cz » pon srp 27, 2018 4:19 pm

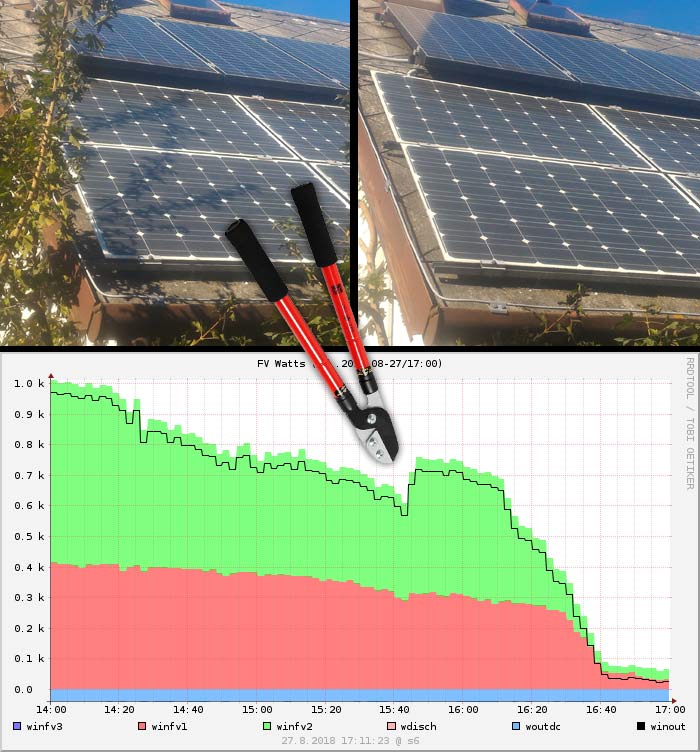

Jak tu nedavno youda resil zastineni kominem, tak me dnes po letech napadlo ze bych mohl vyresit i ja svuj drobny problemek, ktery je tedy pravda o neco snaze resitelnejsi nez komin :))
