Dobíjení autobaterie solárním panelem

Příspěvekod Zuzik82 » úte bře 29, 2016 10:36 am

Dobrý den, chtěla bych poprosit o radu ohledně výběru solárního panelu a solárního regulátoru. Ráda bych tímto způsobem dobíjela autobaterii 95 Ah. Jde o zahradní chatku, kde by byla energie využívána pro osvětlení (to je již nyní, jen už nás nebaví odvážet těžkou baterii domů pro dobití), občas notebook, autochladnička a malá 12V TV. Napadl mě panel 100W, ale netuším zda je to zbytečně moc nebo naopak málo. Na zahradě jsme maximálně 2 dny v kuse, jedná se o zahrádkářskou osadu. Předem moc děkuji za případné rady a názory. S pozdravem Zuzka ;)
Zuzik82

Příspěvky: 10
Registrován: úte bře 29, 2016 9:26 am
Reputation: 0

Re: Dobíjení autobaterie solárním panelem

Příspěvekod LIX » úte bře 29, 2016 10:57 am

Zdravím, ja osobne by som použil 80Wp alebo maximálne ten 100Wp panel. Výkonnejší panel by som nekupoval aby sa nezničila batéria a bolo by to aj zbytočné. Kúpte panel ktorý má výstupné napätie 18V a PWM regulátor. Nový 80Wp stojí napríklad na neosolar 133€ a regulátor 30€.
LIX

Příspěvky: 589
Registrován: pon črc 30, 2012 2:43 pm
Reputation: 9

Re: Dobíjení autobaterie solárním panelem

Příspěvekod vlkazajac » úte bře 29, 2016 11:31 am

Z lacných pwm regulátorov Vám žiadny nezabezpečí správne nabíjanie, predovšetkým hrozí, že batéria bude den za dnom prebíjaná a hrozí únik vody z batérie ( môže byť aj kyselinový smrad v interiéri ).
Malé panely sú drahé a teda nákupom takého panela neušetríte. Ak nájdete miesto, odporúčam kúpiť panel štandardnej veľkosti s 200 až 250 Wp a umiestniť ho zvislo na JV-J-JZ stenu. Je to jednoduchšie ako štverať sa na strechu a robiť do nej diery. K tomu regulátor Victron 75/15. Takáto zostava Vám dovolí uvariť si okolo poludnia aj kafíčko alebo čaj......
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1672
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 162

Re: Dobíjení autobaterie solárním panelem

Příspěvekod ota » úte bře 29, 2016 11:34 am

Na zahradní chatku bych volil jednoduché řešení, které popsal výše LIX.
5kWp + 3kW Multiplus, 15kWh LiFe
http://www.elektrarna.estranky.cz/
Uživatelský avatar
ota

Příspěvky: 1351
Registrován: čtv dub 18, 2013 8:37 am
Bydliště: na chaloupce u lesa-Příbramsko
Reputation: 203

  • 0


Re: Dobíjení autobaterie solárním panelem

Příspěvekod vlkazajac » úte bře 29, 2016 11:50 am

Lixove riešenie je rovnako jednoduché, ako moje ale nestačí, Len autochladnička si vezme minimálne 1,2 KWh, k tomu TV a notebook.... 80 Wp je tuze málo!!!
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1672
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 162

Re: Dobíjení autobaterie solárním panelem

Příspěvekod Zuzik82 » úte bře 29, 2016 11:52 am

A hrozí při jednodušším řešení nějaký problém s přebíjením baterie?? :shock: Neošetřuje to regulátor?
Zuzik82

Příspěvky: 10
Registrován: úte bře 29, 2016 9:26 am
Reputation: 0

Re: Dobíjení autobaterie solárním panelem

Příspěvekod vlkazajac » úte bře 29, 2016 12:20 pm

Ak bateria nema kazdodenny odber a je naplno nabita,mal by regulator skratit alebo uplne vynechat fazu absorpcie, ktora ma vyssie napatie, nez faza float, ktora nasleduje. Nepoznam lacny pwm regulator ktory toto zaisti.
Navrhol som Vam najpriaznivejsiu variantu regulatora, ktory to dokaze a naviac, ziska aj viac energie z akehokolvek panela. Je teda o nieco drahsi, ale profitujete dvakrat - na zisku energie a v lepsej starostlivosti o bateriu. Oplati sa!
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1672
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 162

Re: Dobíjení autobaterie solárním panelem

Příspěvekod rottenkiwi » úte bře 29, 2016 12:44 pm

Odpoveď je:" Nedá sa poradiť.". :)
Ak niekto chce radu, mal by dať aj dostatok informácii niekomu resp. niečomu, čo to spočíta, že pri takom
a takom vstupe, budete mať to a to. Ak neviem aké je počasie, keď sú ľudia na chate, nevieme výkony
jednotlivých spotrebičov a max. čas používania, tak sa nedá poradiť. Nevieme stav baterky, nevieme
či je užívateľ schopný stanoviť referenčný článok, viesť si záznamy, dolievať vodu atď., tak potom
ako poradiť, keď aplikácia vecí, ktoré poradím, narazí na neschopnosť dané veci pravidelne robiť ?
Only God & bank can create something from nothing. LTC: LX4UmmYHzT293zcJJ4BjTcPTRSHoLWLDn7
Vodík LiFePO charge BMS SEI formation Float IBM Quantum Enphase IQ7x 787 Dreamliner Issue Ako žiť eko Izolácia
Uživatelský avatar
rottenkiwi

Příspěvky: 1820
Registrován: pát úno 13, 2015 2:24 pm
Bydliště: SO, SK
Reputation: 69

Re: Dobíjení autobaterie solárním panelem

Příspěvekod ota » úte bře 29, 2016 12:50 pm

Zuzko, navrhoval bych začít z druhé strany.

Určitě máte nějakou představu o rozpočtu. Ten vychází z vašich možností a třeba i z bezpečnostní situace ve vaší zahrádkářské osadě.
Dá se udělat dobíjení za 3000Kč a také za 30.000Kč
Z faktu, že používáte autobaterii, která není pro zamýšlené použití příliš vhodná ale byla k dispozici, usuzuji, že se spíše hledáte levnější řešení. Přebíjení baterie nehrozí pokud máte baterii se šroubovacími zátkami, kterými se dá dolít destilovaná voda.
Pokud použijete baterii 20 víkendů v roce, nehledal bych ani nic složitého.

Baterie 95Ah stačí pro osvětlení, TV, dobití notebooku. O chladničku bych měl obavu, protože odebírá proud trvale a vybije baterii během jediného pošmourného dne.
5kWp + 3kW Multiplus, 15kWh LiFe
http://www.elektrarna.estranky.cz/
Uživatelský avatar
ota

Příspěvky: 1351
Registrován: čtv dub 18, 2013 8:37 am
Bydliště: na chaloupce u lesa-Příbramsko
Reputation: 203

  • 1


Re: Dobíjení autobaterie solárním panelem

Příspěvekod Zuzik82 » úte bře 29, 2016 1:09 pm

Jelikož se jedná opravdu o chatku v osadě, celkové náklady bych viděla nízko. Max. 4. - 6.000,-. Vím, že to není moc a za velké peníze jdou dělat zázraky, ale v tomto případě to není nutné. Baterie je stará rok, jedná se o Vartu Blue Dynamic 95 Ah. Nikdy spotřebiče nepojedou současně, max. 1 a osvětlení.
Zuzik82

Příspěvky: 10
Registrován: úte bře 29, 2016 9:26 am
Reputation: 0

Re: Dobíjení autobaterie solárním panelem

Příspěvekod rottenkiwi » úte bře 29, 2016 1:39 pm

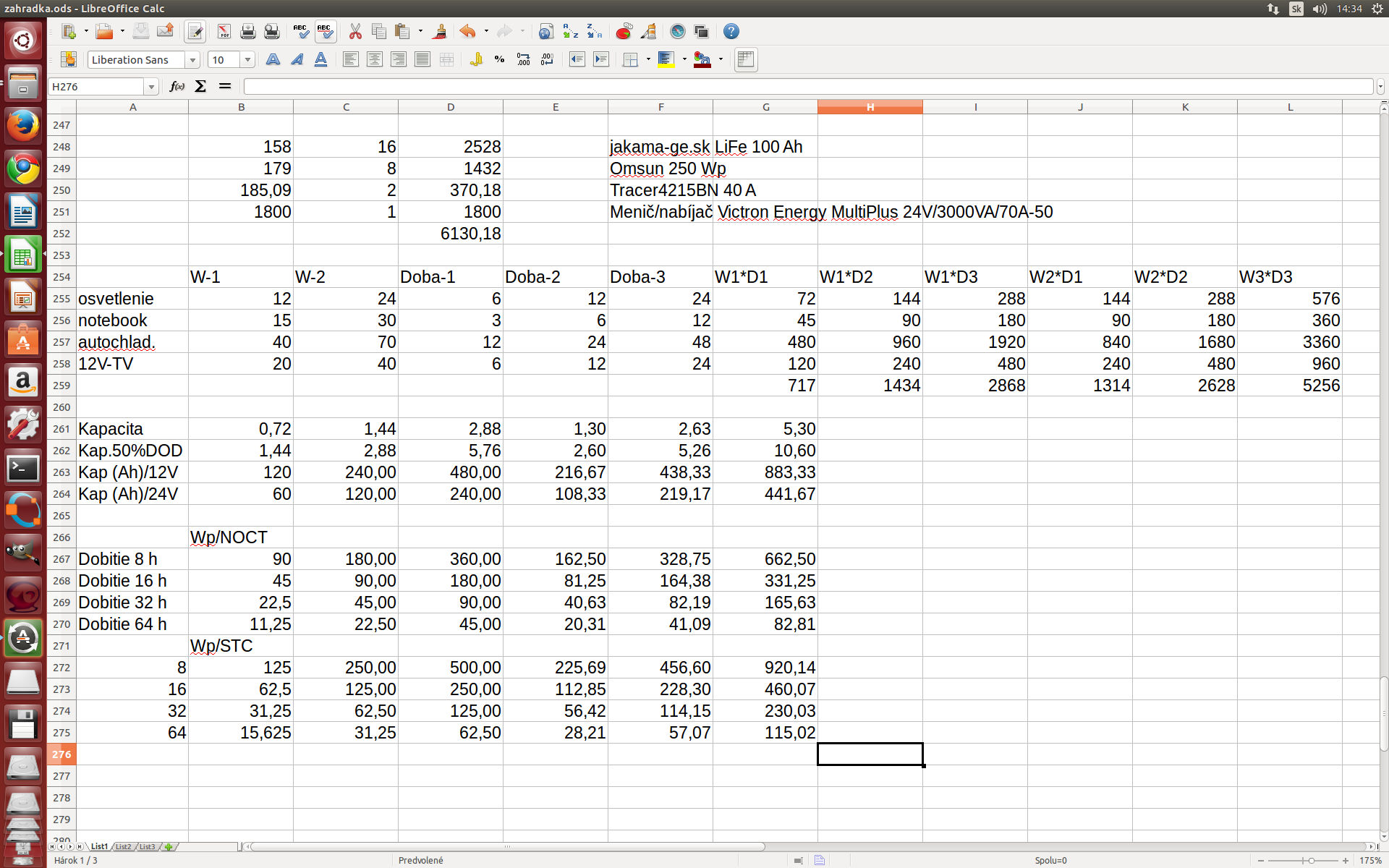

Tak som na základe dodaných informácií vytvoril možný model zaťaženia baterky + potrebných panelov.
Přílohy
Only God & bank can create something from nothing. LTC: LX4UmmYHzT293zcJJ4BjTcPTRSHoLWLDn7
Vodík LiFePO charge BMS SEI formation Float IBM Quantum Enphase IQ7x 787 Dreamliner Issue Ako žiť eko Izolácia
Uživatelský avatar
rottenkiwi

Příspěvky: 1820
Registrován: pát úno 13, 2015 2:24 pm
Bydliště: SO, SK
Reputation: 69

Re: Dobíjení autobaterie solárním panelem

Příspěvekod petrs » úte bře 29, 2016 3:37 pm

Take se pripojim s doporucenim:

Najdete vhodne misto,kam sviti slunce co nejdelsi dobu od rana do vecera ,misto,kam nezasahuje stin od okolnich stromu nebo jinych prekazek a kam se vejde optimalne nekolik kusu Vami uvazovanych panelu.
Zvazte ,kam umistite akumulator-idealne ani prilis nizko,ani prilis vysoko s ohledem na obcasnou kontrolu stavu elektrolytu a bezpecnost pri manipulaci,misto by melo byt uzaviratelne smerem dovnitr chatky a vetratelne smerem ven z chatky do volneho okoli at uz prirozenym proudenim vzduchu nebo malym 12V ventilatorem - vodik,uvolnujici se pri nabijeni akumulatoru na vyssi napetove hodnoty je vybusny.
Zvolte vhodne umisteni regulatoru[pro prehlednost umistit nejlepe na snadno dostupnem miste ve vysce cca 150 cm],ktery zvladne proud alespon 20,lepe 30 Amperu,osobne bych zvolil provedeni s displejem pro obcasnou kontrolu stavu nabiti akumulatoru.
Prurez vodicu [pokud mozno co nekratsich ]od solarniho panelu k regulatoru a akumulatoru bych doporucil alespon 6 mm2 s ohledem na ztraty a pravdepodobne budouci navyseni vykonu solarnich panelu..

V provozu zjistite,ze Vami uvazovana sestava se 100 W panelem pravdepodobne nepostaci,pripadne rozsireni bude ale pri vhodne zvolenem miste pro solarni panely a zakoupeni regulatoru s dostatecnou vykonovou rezervou pomerne jednoduche.
...a viděl jsem Křižíka nazpět se otáčeti ...
petrs

Příspěvky: 357
Registrován: pon čer 30, 2014 6:02 am
Reputation: 17

Re: Dobíjení autobaterie solárním panelem

Příspěvekod mobilik » úte bře 29, 2016 4:13 pm

Ja len dodám že u nas v záhradkárskej osade je už kopu takýh systémov a doporučujem panel 250Wp, slabšie toho veľa nenamutis... K tomu nejaký regulator. Kludne aj za 20€ z bazosa pwm... Viem ako funguju, žiadna absorcia ani nic. Pridu do napatia 14,4V a obmedzujú prúd a už len udržujú akku na tejto hodnote napatia. Cize na taký lacný systém a použitú batériu to úplne stačí, aj keď to nabijanie nie je vhodné pre tu batériu. Aj takto to pojde roky k spokojnosti pri takom používaní. Ale pozor, mam aj zlú skúsenosť s týmto regulatorom, raz vyhorel a celkom dobre. Takze minimálne istit panely a regulator auto poistkamy. Lacné a jednoduché riešenie. Plus by som dal aj nejaký voltmeter pre zistenie stavu napatia akumulátora. A hlavne minimálne týždenná kontrola stavu elektrolity či sa neodparila voda. :wink:
mobilik

Příspěvky: 1773
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)
Reputation: 158

Re: Dobíjení autobaterie solárním panelem

Příspěvekod vlkazajac » úte bře 29, 2016 4:38 pm

Vážená pani, ak chcete najviac úžitku a spokojnosti za vynaložené peniaze, zvoľte riešenie s jedným veľkým panelom a s regulátorom mppt, ktorý som Vám odporučil.
Ak pocítite v budúcnosti nedostatok energie počas dvoch dní, jednoduchým riešením bude paralelné pripojenie ďalšej 12 V batérie, ktorá tiež nemusí byť drahá a nová, ani rovnaká ako tá, ktorú máte. Nakoniec nie je vylúčená ani možnosť, že počas zamračených dní sa zaobídete bez chladničky.
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1672
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 162

Re: Dobíjení autobaterie solárním panelem

Příspěvekod Zuzik82 » úte bře 29, 2016 5:14 pm

Všem moc děkuji za Váš čas a odpovědi. Mám z toho trochu velkou hlavu. U baterie, kterou mám, se uvádí, že je bezúdržbová. U ní asi nelze hlídat elektrolyt nebo ano? :-) Dobíjela jsem ji teprve asi 3x.
Zuzik82

Příspěvky: 10
Registrován: úte bře 29, 2016 9:26 am
Reputation: 0

Re: Dobíjení autobaterie solárním panelem

Příspěvekod rottenkiwi » úte bře 29, 2016 5:39 pm

Ak je zaliata kyselinová batérie, ktorá má len zalepené špunty, tak ona je "bezúdržbová" do okamihu,
kým sa z najhoršieho článku vyvarí/vyparí/vysublimuje zmes plynov, kvapalín a pevných častíc, do takej
miery, že začínajú platne podliehať bežnej oxidácii,... a to je ich koniec.
Ak baterka bola 3x nabitá a stála takto pri teplote nad 25 *C, tak to nie je pre životnosť platní dobré,
lebo jednak pri vyššej teplote prebiehajú fyz. deje rýchlejšie a tým sa baterka ničí, jednak ak takto
stojí a nie je aspoň raz za 7 dní "prevarená", aby každý článok "penil ako šampanské", tak nastáva
stratifikácia elektrolytu, a spodok platní sa rozpadne, podobnú chybu robia aj tí, čo si myslia,
že ak majú baterku x-mesiacov na "float"-e, tak že je to OK. :) Nie je to OK.

Baterky sa označujú za bezúdržbové, lebo po dobu záruky sa predpokladá, že zmes antimónu
a kalcia zabráni zbytočnému odpadu. Lenže to neplatí vždy a za všetkých podmienok.

Ak už tam dáte PWM alebo MPPT regulátor, a tá baterka nebude mať na článku senzor teploty,
tak ona odíde veľmi rýchlo. Keď ju budete vybíjať pod 12.1 V bez záťaže,
tak po pár desiatkach cyklov je po nej. Predpokladajme 3 cykly za týždeň a 25 týždňov a to sme
na hranici životnosti, lebo autobatéria nie je stavaná na cyklickú záťaž.

Takže buď použiť skutočné cyklické olovo, čo je neekonomické, alebo Li(x), čo je ešte drahšie,
ale ekonomickejšie, alebo si tam zavolať niekoho z fóra, komu doverujete a on vám to urobí,
nastaví, vysvetlí, odskúša, a hlavne urobí systém tak, že ak to bude o rok nutné rozšíriť,
tak sa tam pridá panel/y + baterka/y a ide sa ďalej.

Takže buď chcete komfort + bezpečie a bezstarostnosť = veľa peňazí, alebo lacný systém = možno
nebude fungovať vobec, lebo ak bude rok daždivý, tak tá baterka odíde, tak či tak.
Only God & bank can create something from nothing. LTC: LX4UmmYHzT293zcJJ4BjTcPTRSHoLWLDn7
Vodík LiFePO charge BMS SEI formation Float IBM Quantum Enphase IQ7x 787 Dreamliner Issue Ako žiť eko Izolácia
Uživatelský avatar
rottenkiwi

Příspěvky: 1820
Registrován: pát úno 13, 2015 2:24 pm
Bydliště: SO, SK
Reputation: 69

Re: Dobíjení autobaterie solárním panelem

Příspěvekod vlkazajac » úte bře 29, 2016 6:02 pm

Zuzik82 píše:Všem moc děkuji za Váš čas a odpovědi. Mám z toho trochu velkou hlavu. U baterie, kterou mám, se uvádí, že je bezúdržbová. U ní asi nelze hlídat elektrolyt nebo ano? :-) Dobíjela jsem ji teprve asi 3x.


Nemajte obavy, nikto Vám zle neporadil, nanajvýš niekto o málo lepšie a niekto o málo horšie !

Do bezúdržbovej batérie sa voda skutočne nedolieva, je však dobré držať ju v nabitom stave a nevybíjať " do dna ". Pokúste sa ju najbližšie nabiť kvalitnou nabíjačkou, obvykle sa pýši názvom " procesorová ".

Prajem Vám solárny systém čím skôr, len Vás ešte nikto nevaroval, že sa z neho môže stať tamagoči !!! To je skutočné riziko..... :roll:
2 420 Wp, 3 x LS3024B, WRM15, 24V / 400 Ah gel, VE Multiplus C 800, Carspa 2000 W sin;
všetky panely pripojené paralelne; 100 % využitie prebytkov energie; dotovanie systémových batérií oloveným šrotom ))
Uživatelský avatar
vlkazajac

Příspěvky: 1672
Registrován: úte čer 11, 2013 9:40 pm
Reputation: 162

Re: Dobíjení autobaterie solárním panelem

Příspěvekod JiříK » úte bře 29, 2016 6:59 pm

[quote="vlkazajac"] Nepoznam lacny pwm regulator ktory toto zaisti.

Já ano- tady:
http://hadex.cz/g921a-solarni-regulator ... 12-24v30a/
960Wp Schott ASI,600Wp poly, 1300Ah NiCd,200Ah Pb, 330Ah LiFePo,Juta 2024Z,2x3024Z, 5024Z,Victron Phoenix 1200W,350W, UPS APC300 Back,UPS IMV (Victron) 500 VA a další...
JiříK

Příspěvky: 749
Registrován: pon bře 21, 2011 6:29 pm
Bydliště: 345m n.m. v Chřibech
Reputation: 21

  • 0


Re: Dobíjení autobaterie solárním panelem

Příspěvekod LIX » úte bře 29, 2016 7:17 pm

JiříK píše:
vlkazajac píše: Nepoznam lacny pwm regulator ktory toto zaisti.

Já ano- tady:
http://hadex.cz/g921a-solarni-regulator ... 12-24v30a/



Parádne si našiel a ja sa priživím na tvojom náleze. :lol:
Nestačil by aj 20A? Je o polovicu lacnejší a myslím si že na tú aplikáciu by mohol stačiť.

http://hadex.cz/g917a-solarni-regulator ... 12-24v20a/

Už len zohnať lacný panel okolo 100Wp 18V
LIX

Příspěvky: 589
Registrován: pon črc 30, 2012 2:43 pm
Reputation: 9

Re: Dobíjení autobaterie solárním panelem

Příspěvekod petrs » úte bře 29, 2016 7:22 pm

Popis
Solární regulátor PWM LD2420C-20 12-24V/20A
Maximální nabíjecí i zátěžový proud

10A. :?

Pro panely do 240W(12V) nebo 480W(24V). Lze nastavit parametry nabíjecího a udržovacího režimu i odpojení aku od zátěže, podá informace o stavu nabití,celkové spotřebě. Rozměry 168×92×41,5mm
...a viděl jsem Křižíka nazpět se otáčeti ...
petrs

Příspěvky: 357
Registrován: pon čer 30, 2014 6:02 am
Reputation: 17
