Panely při vichřici - zkušenosti

Příspěvekod Marek_Kuřim » ned bře 16, 2014 2:56 pm

Ahoj všem,

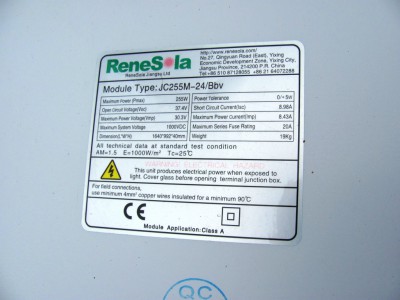

dnes mi vítr sundal ze střechy 4 ks Polykrystalů Renesola 255Wp.

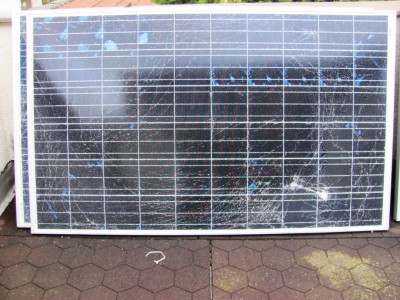

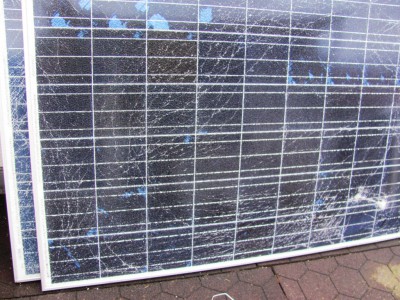

2 ks výše uvedených panelů mají totálně popraskané sklo, viz foto. Přijeďte si pro ně někdo a dovezte dvě flašky dobrého pití, případně co uznáte za vhodné. Nemám představu, zda mají cenu a jakou.
Jsem nasraný, ale nic s tím nenadělám.
Přílohy
Marek Svoboda
___________________________
8×245Wp Renesola napřímo do bojleru OKC160 NTR/BP (2kW), 4×255Wp Renesola + TS_MS 60 MPPT + 24V/160Ah LiFePO + VMI-D 3000VA měnič
oblíbená muzika: http://www.radiogothic.net/radiogothic128.asx
Uživatelský avatar
Marek_Kuřim

Příspěvky: 149
Registrován: čtv led 10, 2013 1:24 pm
Bydliště: Kuřim
Reputation: 0

  • 0


Re: Panely při vichřici - zkušenosti

Příspěvekod mypower.cz » ned bře 16, 2014 3:04 pm

To je neprijemne .. bylo by mozno sdelit kde bylo to nejslabsi misto, co se urvalo, kde byla chyba ?
Podpořte MyPower.CZ | 2.24kWp FVE | MyPower MicroLog2
BTC support 37uvSpUKTCmcJZD9bs8ZWhdrubxBxRZSuT | LTC support LPYitoWPn3k5PqWBWmuzbcwj344THtZ7q2
Uživatelský avatar
mypower.cz
Site Admin

Příspěvky: 3286
Registrován: pát bře 04, 2011 11:36 am
Reputation: 167

Re: Panely při vichřici - zkušenosti

Příspěvekod Marek_Kuřim » ned bře 16, 2014 3:14 pm

mypower.cz píše:To je neprijemne .. bylo by mozno sdelit kde bylo to nejslabsi misto, co se urvalo, kde byla chyba ?

Jo, dej mi do večera, ať to vydejchám. :wall:
Marek Svoboda
___________________________
8×245Wp Renesola napřímo do bojleru OKC160 NTR/BP (2kW), 4×255Wp Renesola + TS_MS 60 MPPT + 24V/160Ah LiFePO + VMI-D 3000VA měnič
oblíbená muzika: http://www.radiogothic.net/radiogothic128.asx
Uživatelský avatar
Marek_Kuřim

Příspěvky: 149
Registrován: čtv led 10, 2013 1:24 pm
Bydliště: Kuřim
Reputation: 0

  • 0


Re: Panely při vichřici - zkušenosti

Příspěvekod mobilik » ned bře 16, 2014 3:44 pm

Ach jaj, toho sa najviac obavam, snad nas to vsetkych bude obchadzat... Si mohol este skusit pomerat, mozno znich este nejaka polovica vykonu polezie ak niesu prerusene spoje, co je dost pravdepodobne..

Odoslané z HTC One X pomocou Tapatalku
mobilik

Příspěvky: 1736
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)
Reputation: 158

Re: Panely při vichřici - zkušenosti

Příspěvekod Marek_Kuřim » ned bře 16, 2014 4:12 pm

mobilik píše:Ach jaj, toho sa najviac obavam, snad nas to vsetkych bude obchadzat... Si mohol este skusit pomerat, mozno znich este nejaka polovica vykonu polezie ak niesu prerusene spoje, co je dost pravdepodobne..

Odoslané z HTC One X pomocou Tapatalku

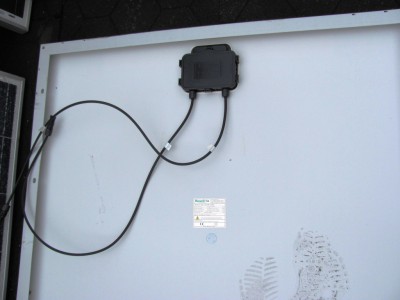

No, změřit to půjde, konektory jsou neporušené, stejně jako připojení. Prostě padly na plocho na terasu která byla pod střechou. Největší fedry jsem měl z toho, kdyby nějaká část konstrukce udělala díru do izolace na terase. To bych se z toho teprve posral.
A i kdyby z toho lezlo 50% výkonu, tak je mi to na prd. 2 vypadají o.k. a dva mají sklo viz fotky. To zpátky dávat nebudu.
To je dobrý pro nějakýho bastliče.
Marek Svoboda
___________________________
8×245Wp Renesola napřímo do bojleru OKC160 NTR/BP (2kW), 4×255Wp Renesola + TS_MS 60 MPPT + 24V/160Ah LiFePO + VMI-D 3000VA měnič
oblíbená muzika: http://www.radiogothic.net/radiogothic128.asx
Uživatelský avatar
Marek_Kuřim

Příspěvky: 149
Registrován: čtv led 10, 2013 1:24 pm
Bydliště: Kuřim
Reputation: 0

  • 0


Re: Panely při vichřici - zkušenosti

Příspěvekod 007ToMMaS » ned bře 16, 2014 6:21 pm

Hm... toto fakt nepoteší. :hell: Keď som toto uvidel tak ma to presvedčilo ísť pripevniť tie moje položené panely na prístrešku a opreté o zábradie priviazať ešte viac ako sú. Lebo asi by ma tiež nepotešilo keby mi takto padnú. :evil:
007ToMMaS

Příspěvky: 846
Registrován: sob zář 15, 2012 7:53 pm
Reputation: 10

Re: Panely při vichřici - zkušenosti

Příspěvekod mobilik » ned bře 16, 2014 6:35 pm

Tak ono to nieje sranda, tie panely sa na streche spravaju ako plachta, hlavne na sikmej streche popodnich riadne podfukuje...

Odoslané z HTC One X pomocou Tapatalku
mobilik

Příspěvky: 1736
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)
Reputation: 158

Re: Panely při vichřici - zkušenosti

Příspěvekod Frenky » ned bře 16, 2014 6:36 pm

Taky jsem radeji udelal rychlou kontrolu za oknem, vypada to ze mi panely na okne drzi. Jedine ze pujdou ven i s okennim ramem

Odesláno z mého GT-I9300 pomocí Tapatalk
2x Solární panel IBC Polysol 230 DS Pmpp=230W, Regulátor STUDER VT-80, Střídač Studer XTS 1200-24, BSP, RCC, AKU 24V LFP100AH – WB-LYP100AHA. 2x Aktivní balancer ON4-UTP 4x7A, Řizení a dohled microlog, SDS, vlastní vyčítání arduinem do RPi s databází a html stránkou. Dříve SIEMENS S7-1200 s PC na WINDOWS ala Netko.
http://frenky.dreamsys.cz/index.html
Uživatelský avatar
Frenky

Příspěvky: 631
Registrován: pon led 21, 2013 6:36 pm
Bydliště: Mladá Boleslav
Reputation: 46

Re: Panely při vichřici - zkušenosti

Příspěvekod vata » ned bře 16, 2014 6:46 pm

Nepříjemné, noční můra nás všech :(
Hlavně že to nikoho nezranilo... Tady na Vysočině vyfukovalo hrozně celou noc a celý dnešek, barák se otřásal v základech...
Inteligentní ostrov - www.vati.cz
Uživatelský avatar
vata

Příspěvky: 1349
Registrován: pon zář 12, 2011 10:32 am
Reputation: 57

Re: Panely při vichřici - zkušenosti

Příspěvekod Marek_Kuřim » ned bře 16, 2014 7:36 pm

Takže, na této konstrukci od p. Kolaříka download/file.php?id=1514&mode=view jsem měl 4×Polykrystal Renesola 255Wp. Střecha má sklon 15° Přizdvihávací konstrukce 30°.
Materiál střechy je Titanzinek.
Konstrukce byla zespodu opatřena adhezní protiskluzovou pásovinou a zatížena 4mi kusy obrubníku 1000×250×50mm.
Odhadem to celé vážilo 250kg.
Vítr to celé i s obrubníky obrátil tak, že panely padly na plocho na terasu pod střechou, tedy o 135°.
Odnesly to dva panely, 4m profily na které se panely přichycují a pár hliníkových L profilů ze zbytku konstrukce.
________________
Chyba č. 1 - nechtělo se mi šroubovat konstrukci přes novou, titanzinkovou střechu kvůli těsnosti.
Chyba č. 2 - když už jsem to nešrouboval, měl jsem to víc zatížit. Otázka je, kolik by bylo dost.
________________
Suma sumárum, jsem rád, že to nešlo k sousedovi a neudělalo mu to díru do jeho střechy.
Jsem rád, že i když to padlo na terasu, izolace na terase zůstala nepoškozená.
Jsem rád, že to nikomu neublížilo na zdraví a nikomu nezpůsobilo jiné materiální škody.
________________
Poptal jsem již nové panely. Otázka je, jak to lépe zabezpečit, pokud nadále nechci vrtat skrz titanzinkovou střechu.
Marek Svoboda
___________________________
8×245Wp Renesola napřímo do bojleru OKC160 NTR/BP (2kW), 4×255Wp Renesola + TS_MS 60 MPPT + 24V/160Ah LiFePO + VMI-D 3000VA měnič
oblíbená muzika: http://www.radiogothic.net/radiogothic128.asx
Uživatelský avatar
Marek_Kuřim

Příspěvky: 149
Registrován: čtv led 10, 2013 1:24 pm
Bydliště: Kuřim
Reputation: 0

  • 0


Re: Panely při vichřici - zkušenosti

Příspěvekod 007ToMMaS » ned bře 16, 2014 7:45 pm

Osobne by som za panely a na boky konštrukcie dal polystyrén aby ich nemohlo podfúknuť.
007ToMMaS

Příspěvky: 846
Registrován: sob zář 15, 2012 7:53 pm
Reputation: 10

Re: Panely při vichřici - zkušenosti

Příspěvekod miroc » ned bře 16, 2014 8:19 pm

Polystyrén? :mrgreen: Očividne podceňujete silu vetra. To čo u nás fúka teraz... aj Xaver sa môže schovať. Dnes som mal na meteostanici Giom3000 aj 37 m/s v nárazoch! A trvalého vetra 24 m/s, čo je okolo 8,4 kW veterného výkonu na m2! V prepočte na konské sily je to 11,2 ks. Myslíš vážne, že tomu nejaký polystyrén odolá?
Meteostanica práve teraz: http://188.121.164.36:8085
Včera pred príchodom poriadneho vetra - výkon VAWT s plochou 4 m2: http://youtu.be/4k2hw8dGhzQ
Dnes bola celý deň zabrzdená. Aj tak ju vietor točil aj 40 ot/min!
Už som sa na to nemohol pozerať. Dúfam, že stožiar to vydrží...
Treba povedať, že takýto vietor často nie je. Ale pripravený naň treba byť vždy. Následky bývajú nepríjemné.
Miro http://www.vawt.om2cm.sk

Hybrid 5 kWp 62 x FS-382 amorf First Solar, 2 x TriStar MPPT-60, 600 Ah Li-Ion + LiFePO4 48V, Studer Xtender XTM 6000-48 + veterná turbína Darrieus (VAWT) 1 kW riadená TriStar MPPT-60
Online TriStar solar1 - - - - - Online TriStar solar2 - - - - - Online TriStar VAWT - - - - - VIDEO KANÁL YouTube
Uživatelský avatar
miroc

Příspěvky: 235
Registrován: ned srp 12, 2012 9:12 am
Reputation: 15

Re: Panely při vichřici - zkušenosti

Příspěvekod mobilik » ned bře 16, 2014 8:20 pm

Hmm, neviem ci by som daval polystiren, podla mna tym ze je to takto otvorene sa troska tie panely aj ochladzuju ak je sparno tak su horuce, potom by si ten priestor uzavrel, podla mna by sa viac hriali a to tiez nechceme. :wink:
mobilik

Příspěvky: 1736
Registrován: úte úno 04, 2014 9:06 am
Bydliště: Neďaleko Košic (SR)
Reputation: 158

Re: Panely při vichřici - zkušenosti

Příspěvekod 007ToMMaS » ned bře 16, 2014 8:28 pm

Tak nejaký iný materiál. Napr plech alebo čo sa komu ľúbi. Napr "ixo" to má tiež dobre vyriešené. A radšej niečo také ako majú panely lietať keď nemusia. Stačí tam hocičo čo rozrazí vietor.
https://picasaweb.google.com/hevesi/SolarnaElektraren?authkey=Gv1sRgCLmUipyE6sPXVw#5796246338576120946
007ToMMaS

Příspěvky: 846
Registrován: sob zář 15, 2012 7:53 pm
Reputation: 10

Re: Panely při vichřici - zkušenosti

Příspěvekod Marek_Kuřim » ned bře 16, 2014 8:28 pm

miroc píše:Polystyrén? :mrgreen: Očividne podceňujete silu vetra. To čo u nás fúka teraz... aj Xaver sa môže schovať. Dnes som mal na meteostanici Giom3000 aj 37 m/s v nárazoch! A trvalého vetra 24 m/s, čo je okolo 8,4 kW veterného výkonu na m2! V prepočte na konské sily je to 11,2 ks. Myslíš vážne, že tomu nejaký polystyrén odolá?
Meteostanica práve teraz: http://188.121.164.36:8085
Včera pred príchodom poriadneho vetra - výkon VAWT s plochou 4 m2: http://youtu.be/4k2hw8dGhzQ
Dnes bola celý deň zabrzdená. Aj tak ju vietor točil aj 40 ot/min!
Už som sa na to nemohol pozerať. Dúfam, že stožiar to vydrží...
Treba povedať, že takýto vietor často nie je. Ale pripravený naň treba byť vždy. Následky bývajú nepríjemné.


Poslední vichřice, při které jsem měl stažen půlky byla někdy začátkem prosince (Xaver)
Též fučelo od SSZ, stejně jako dneska.
Byl jsem pak zkontrolovat konstrukci na střeše a nehla se v tom prosinci ani o cm. Byl jsem spokojený a do dneška klidný.
Nevím, na co se připravit.
Marek Svoboda
___________________________
8×245Wp Renesola napřímo do bojleru OKC160 NTR/BP (2kW), 4×255Wp Renesola + TS_MS 60 MPPT + 24V/160Ah LiFePO + VMI-D 3000VA měnič
oblíbená muzika: http://www.radiogothic.net/radiogothic128.asx
Uživatelský avatar
Marek_Kuřim

Příspěvky: 149
Registrován: čtv led 10, 2013 1:24 pm
Bydliště: Kuřim
Reputation: 0

  • 0


Re: Panely při vichřici - zkušenosti

Příspěvekod abrams » ned bře 16, 2014 8:35 pm

Zdravím ,

upřímnou soustrast Marku :cry: .

Dělat díry do plechové střechy , natož nové nebývá snadné rozhodnutí , ale z hlediska pevnosti konstrukcí bývá nejvhodnější . No jó , teď se nám to radí , když už je to na srač*u :wall: .
Utěšující je alespoň to , že to odnesly "jen" panely a pár tyčí a né něčí zdraví :? .
Věřím že nová instalace bude festovnější :mrgreen: .

Elektronům zdar *cloud*
3,96kWp monokrystalů + 2x regl PCM60X + 24kWh LiFePO4 + 6kW HF sínus měnič , celé na 52V systému .
Chibi v textu vyhrazeny :D
Uživatelský avatar
abrams

Příspěvky: 2256
Registrován: ned črc 17, 2011 11:19 am
Bydliště: Brno
Reputation: 233

Re: Panely při vichřici - zkušenosti

Příspěvekod miroc » ned bře 16, 2014 8:44 pm

007ToMMaS píše:Tak nejaký iný materiál. Napr plech alebo čo sa komu ľúbi. Napr "ixo" to má tiež dobre vyriešené. A radšej niečo také ako majú panely lietať keď nemusia. Stačí tam hocičo čo rozrazí vietor.
https://picasaweb.google.com/hevesi/SolarnaElektraren?authkey=Gv1sRgCLmUipyE6sPXVw#5796246338576120946

To na tom obrázku je strašný omyl. Ak mu tam zafúka zozadu poriadny vietor, bude úplne jedno, či to je rovné, alebo takým spôsobom vypuklé. Jediné čo môže fungovať je šikmina oproti panelom. Alebo potom naozaj, ale naozaj kvalitné pripevnenie k streche.
Marek_Kuřim píše:Nevím, na co se připravit.

Povedal by som, že po dnešku už vieš. Jednoducho nič iba položené na streche. Hoci aj zaťažené.
Inak súcitím s tebou. Dobre viem čo to je, keď ti živel ukáže svoju silu... Treba sa z toho poučiť a ideme ďalej.
Miro http://www.vawt.om2cm.sk

Hybrid 5 kWp 62 x FS-382 amorf First Solar, 2 x TriStar MPPT-60, 600 Ah Li-Ion + LiFePO4 48V, Studer Xtender XTM 6000-48 + veterná turbína Darrieus (VAWT) 1 kW riadená TriStar MPPT-60
Online TriStar solar1 - - - - - Online TriStar solar2 - - - - - Online TriStar VAWT - - - - - VIDEO KANÁL YouTube
Uživatelský avatar
miroc

Příspěvky: 235
Registrován: ned srp 12, 2012 9:12 am
Reputation: 15

Re: Panely při vichřici - zkušenosti

Příspěvekod gupa » ned bře 16, 2014 9:00 pm

Táta mi jako zedník říkal, že střecha může být jakkákoli, ale pokud podní podfukuje, zvedne ji vítr jak nic a odnese. Takže i ten polystyren pokud drží a nebude už podfukovat pod panely, jeto dobré řešení, podle mne lepší než kotvy za střechu, kterou to i s panely potom nazvedne a to by byl teprve přemet a pád.
Stále lepší výběr je špatná jízda, než dobrá chůze.
Uživatelský avatar
gupa

Příspěvky: 1610
Registrován: sob pro 29, 2012 10:22 pm
Reputation: 55

Re: Panely při vichřici - zkušenosti

Příspěvekod atom » ned bře 16, 2014 11:16 pm

ajajaj Marku, to je smůla.
Řekl bych, že hlavní chyba byla v nízké zátěži. Ty čtyři 25kg obrubníky sou určitě málo.
Už tu byla někde diskuze, kde se uvádělo jako bezpečných 80kg na 1 klasický panel při 45° a zavětrování.
Když nevrtat skrz střechu, tak asi bych ty panely dal i víc naležato, tak -15°, přidal zátěž, zkusit využít ten komín na ukotvení alespoň jedné strany konstrukce, a zavětrovat ten zadek aby to nepodfukovalo.

Tyhle nárazy větru zezadu jsou nejhorší. Taky jsem měl panely na střeše rok v pohodě, pak přišla letní bouřka a než sem stačil cokoliv udělat vidím jak se mi převrací stojan. Tenkrát to odnes jeden panel ze šesti, ostatní vydržely. No oklepal jsem se a nová konstrukce už je o něčem jiném.

Tenhle víkend nám tu fučí pěkně hnusně. Ve městě popadaný reklamní stojany, otrhané plakáty, servané prapory, bordel z větví na silnici. Vystupuju z auta a vítr mi vytrhne dveře z ruky...
Tristar / 11kWh v lithiu / 3,4kWp / Matrix 5000VA / arduino / >19MWh :o / start 05/2012 s 440Wp.
atom

Příspěvky: 423
Registrován: sob čer 02, 2012 7:22 pm
Bydliště: 580m n.m. na Vysočině
Reputation: 4

Re: Panely při vichřici - zkušenosti

Příspěvekod rob.brno » pon bře 17, 2014 10:57 am

Jestli to bylo přizvednuté, tak myslím,že i když by to bylo pořádně přichycené, tak to mohlo dopadnout i tak že by sice konstrukce vydržela,ale vichr by vyrval vnitřek rámu i se sklem. Vítr jak se dostane pod nějakou plochu, která stojí v cestě, tak dělá neuvěřitelné věci.
rob.brno

Příspěvky: 779
Registrován: sob čer 09, 2012 8:14 am
Reputation: 8
