Studer Online - Xcom232i + Ethernet
Napsal: pát zář 11, 2020 12:39 pm
Kedze sa ma par ludi uz pytalo ako rozchodit Studer portal + XCOM232i s ethernet konvertorom (aka XCOM LAN), tak som sa rozhodol napisat kratky HOW-TO navod ako na to.
1) XCOM 232i + XCOM LAN (rebrandovana Moxa 5110). Da sa pouzit aj MOXA 5150 (postup je rovnaky)
===================================================================================
budes potrebovat:
1) XCOM 232i
2) XCOM LAN (rebrandovana MOXA 5110) alebo orig. Moxa 5110 alebo 5150

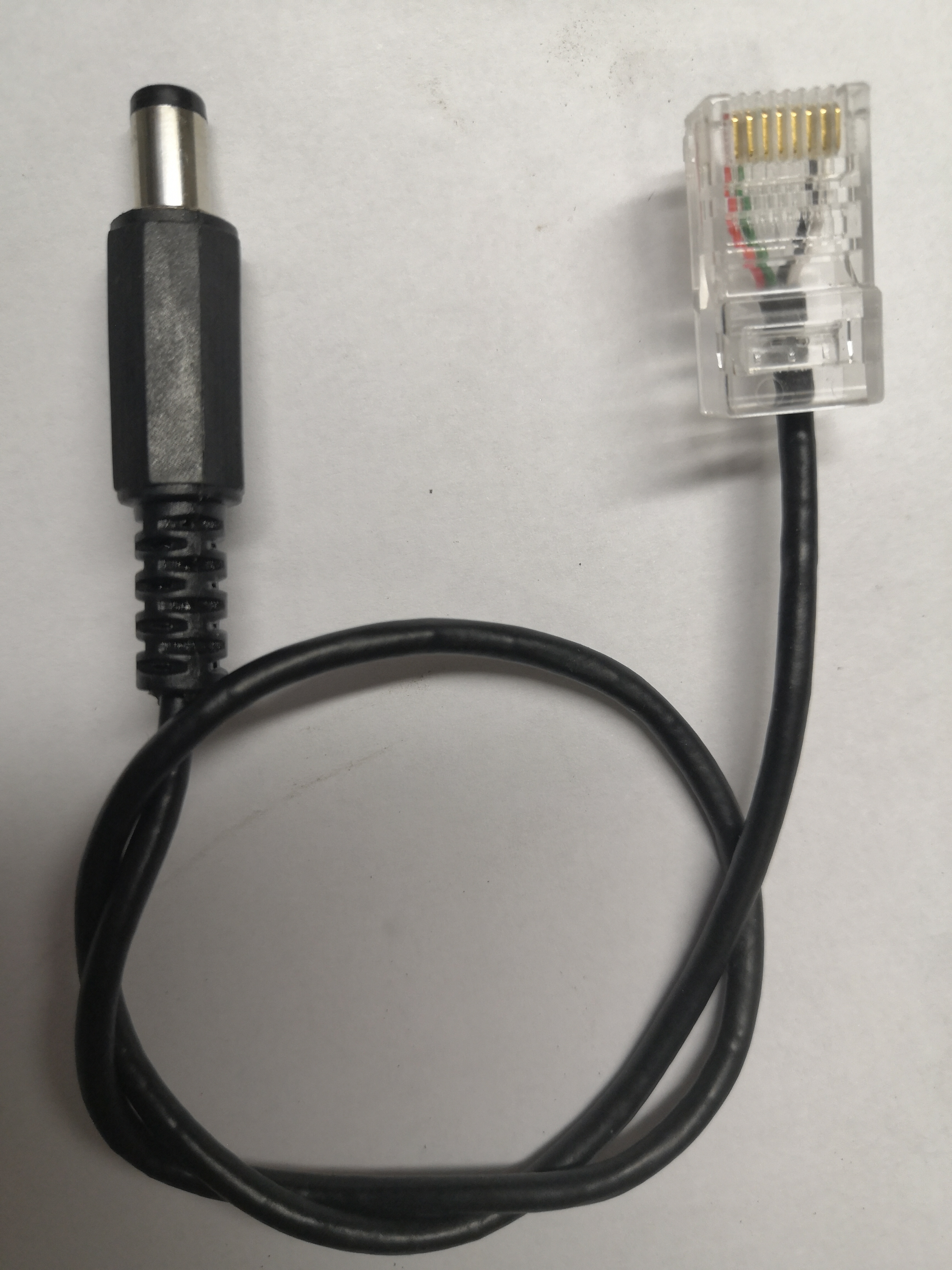

3) napajaci adapter 12V/0.5A alebo priamo zapojite MOXA na 12-48V.
4) COM pass-thru kabel (zapojenie 2->2,3->3,5->5). Napriklad tento: https://www.alza.sk/roline-predlzovaci- ... d39984.htm. Idealna dlzka je 0.25m-0.5m, ale chodi aj 2m. Krizovy crosslink kabel (zapojenie 2->3,3->2,5->5 s MOXA nechodi!!!)
5) miniSD kartu (+adapter). Velkost je nepodstatna. Naformatovat na FAT32.
6) Software:
- Studer - Xcom configurator -> https://www.studer-innotec.com/en/downloads/
- Moxa - Moxa administrator -> https://www.moxa.com/en/support/product ... psid=50254
- Putty alebo iny TELNET klient
pripadne si stiahnete nasledujuci SW balik, ktory som nachystal (je tam vsetko potrebne)--->
https://mega.nz/file/BphmwAYS#7uAZOiqN- ... uEM8Hel3-o
Postup:
1 Registracia na portali STUDER
1.1 registrujete sa na portali https://portal.studer-innotec.com/User/Login
Kliknete na Create Account, vyplnite udaje, email
1.2 Pride vam potvrdzovaci email, zmenite si heslo. Toto mozete urobit este pred instalaciou, nakolko registracia studeru niekedy chvilu trva (minuty-hodiny-dni)
2. Instalacia SW
Nainstalujete si Moxa Search Utility (DFU)
Nainstalujeme si Moxa NPORT administration Suite
Nainstalujeme STUDER XCOM Configurator
3 (nepovinne)

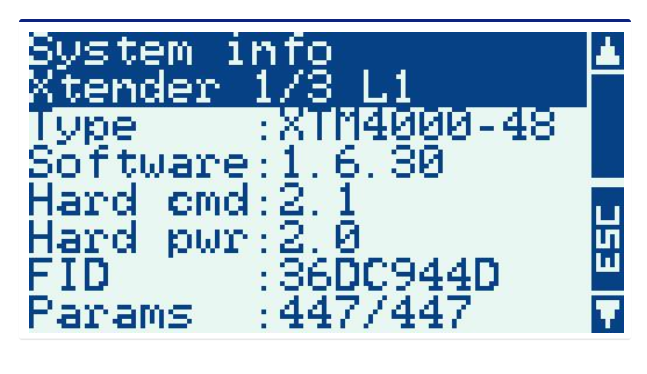

Pred pripojenim je dobre mat XCOM232i na poslednej verzii (rozhodne nad 1.5.30). Verziu SW na jednotlivych zariadeniach na STUDER zbernici si mozete pozriet cez RCC02/03 v menu Info-> preklikat jednotlive verzie. Ak ste dlho neupgradovali, je mozno idealny cas. Upgrade sa tu nebudem zaoberat
4. Vygenerovanie GUID ID a jeho nahranie na miniSD
Spustime program XCOM Configurator a v menu vyberieme XCOM LAN. Vlozime do PC naformatovanu miniSD kartu v adapteri -format FAT32). Klikneme generate.
Na SD kartu sa ulozi subor v adresari /02/ s nazvom GP0_0000.STU. Tento subor si zazalohujeme. Zaroven sa na obrazovke otvori notepad s GUID ID, tiez si ho odlozime. Ma takyto tvar
************************************** THIS IS IMPORTANT **************************************
PLEASE KEEP THIS IDENTIFIER FOR THE AUTHENTICATION OF YOUR INSTALLATION ON THE XCOM WEBSITE
YOUR IDENTIFIER (GUID) : <TVOJE_ID>
************************************** THIS IS IMPORTANT **************************************
5. dokoncime instalaciu na STUDER portali a vlozime GUID (teda cast <TVOJE_ID>).
5.1 prihlasime sa na portal a klikneme na ADD NEW INSTALATION alebo na link
https://portal.studer-innotec.com/Installation/Add
vlozime meno a GUID ID z bodu 4. Klikneme SAVE. Tym je studer portal nakonfigurovany. Zostava nam len skonfigurovat MOXA a pripojit.
6. Konfiguracia MOXA
6.1 Pripojte MOXA do vasej LAN siete a spojte MOXA kablom COM s XCOM232i. XCOM232i pripojte na STUDER zbernicu (rozsvieti sa). miniSD kartu zatial do XCOM232i nevkladajte
Defaultna adresa MOXA je 192.168.127.254, ak ju nepoznate pustite si program Search Utility. Ak adresa odpoveda, mozete rovno pustit program MOXA Administrator.
6.2 Konfiguracia

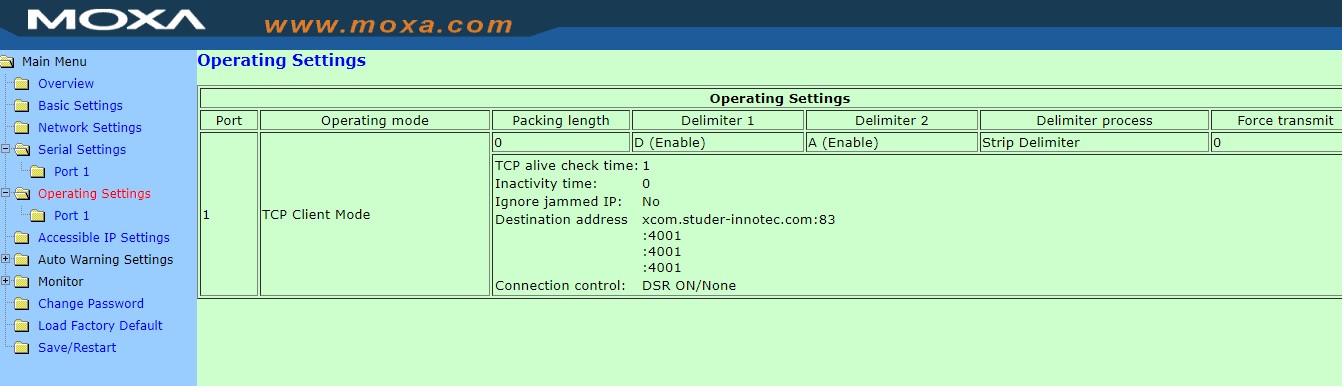

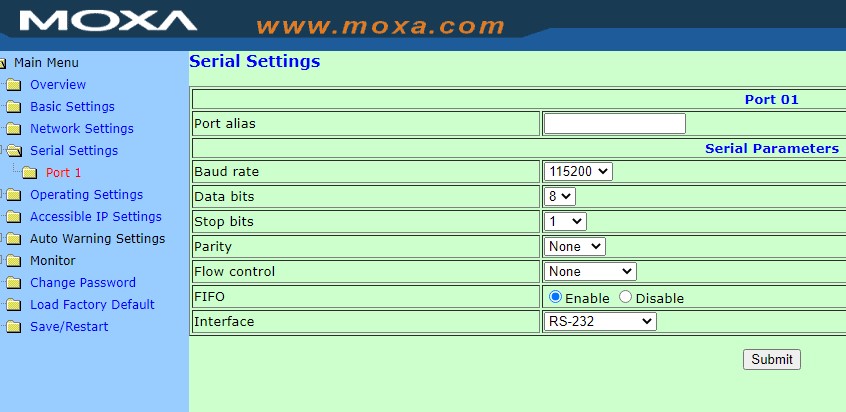

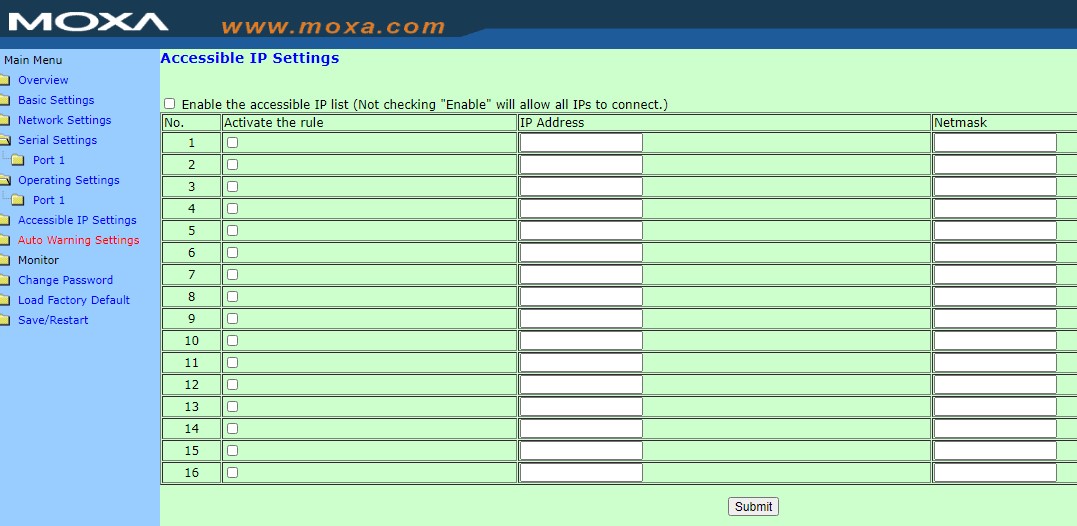

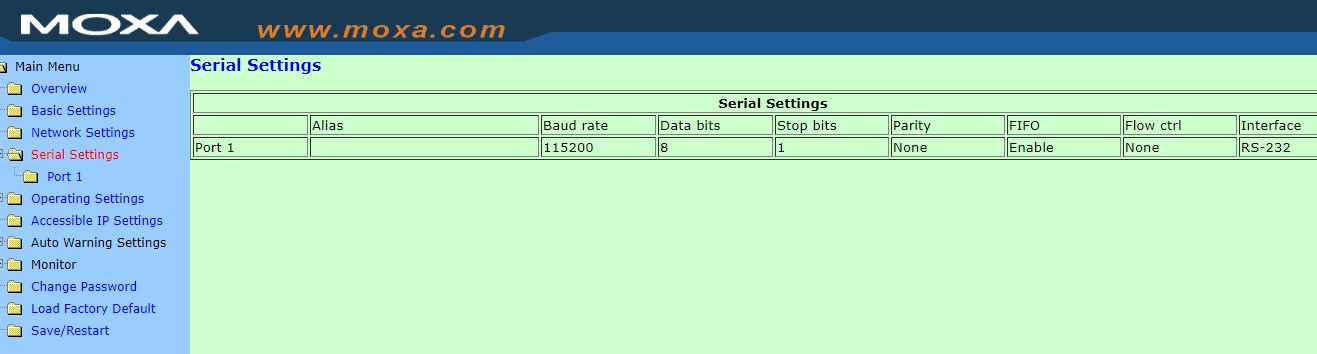

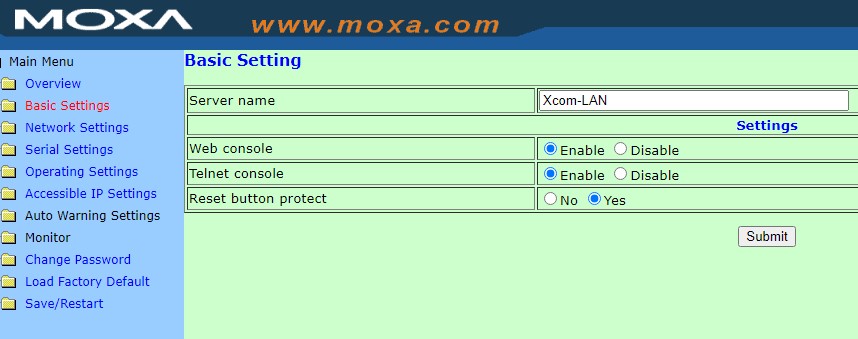

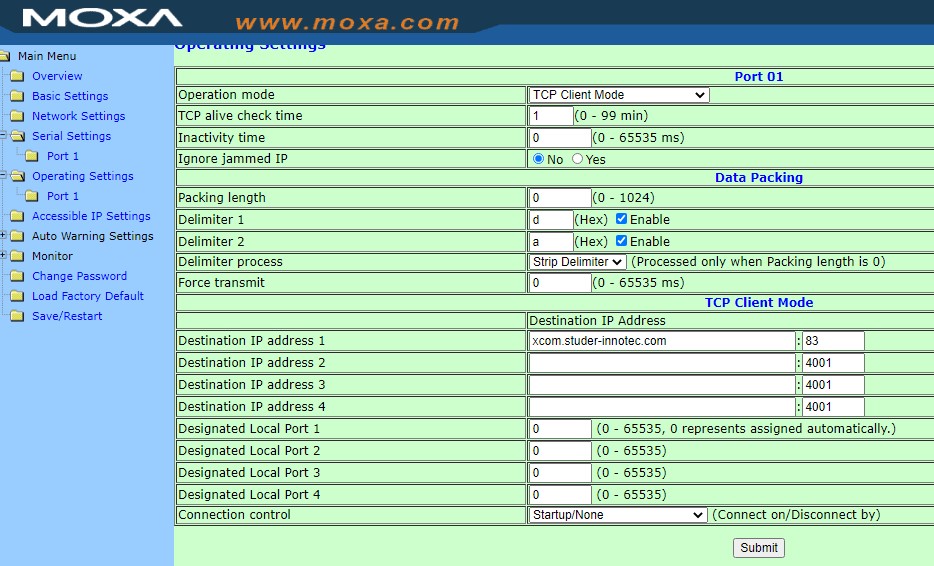

Su 2 moznosti, bud si opisete doleuvedene obrazovky, alebo cez program MOXA Admin nahrate funkcny konfig (Import konfiguration). COnfig je v balicku hore alebo nizsie (staci copy&paste a ulozit ako txt subor).
A) Screenshoty:
B) Import config:

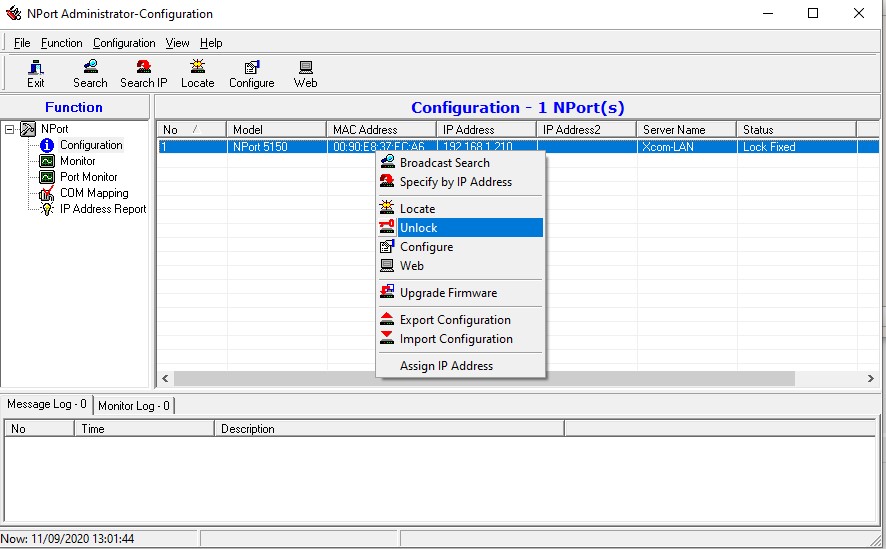

Spustite NPort Administrator. Najdete svoju MOXU. Pravym tlacitkom mysi date unlock a potom Import configuration.
Po nastaveni A alebo B date volbu reset/restart. U mna sedi MOXA na porte 192.168.1.210, router a brana do internetu ma adresu 192.168.1.1 Ak je to u vas inak, treba spravne nastavit siet/masku/gw.
6.3 Vlozime do XCOM232i miniSD kartu. XCOM232i sa rozblika na cerveno, vypise upgrade finished a po chvili vypise XCOM connected.

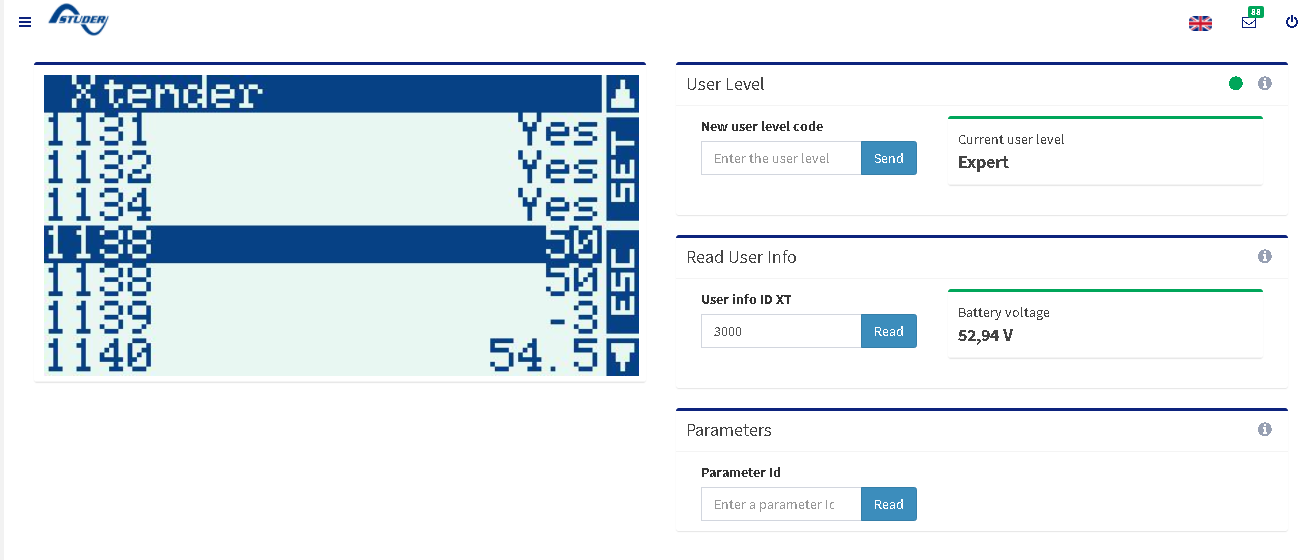

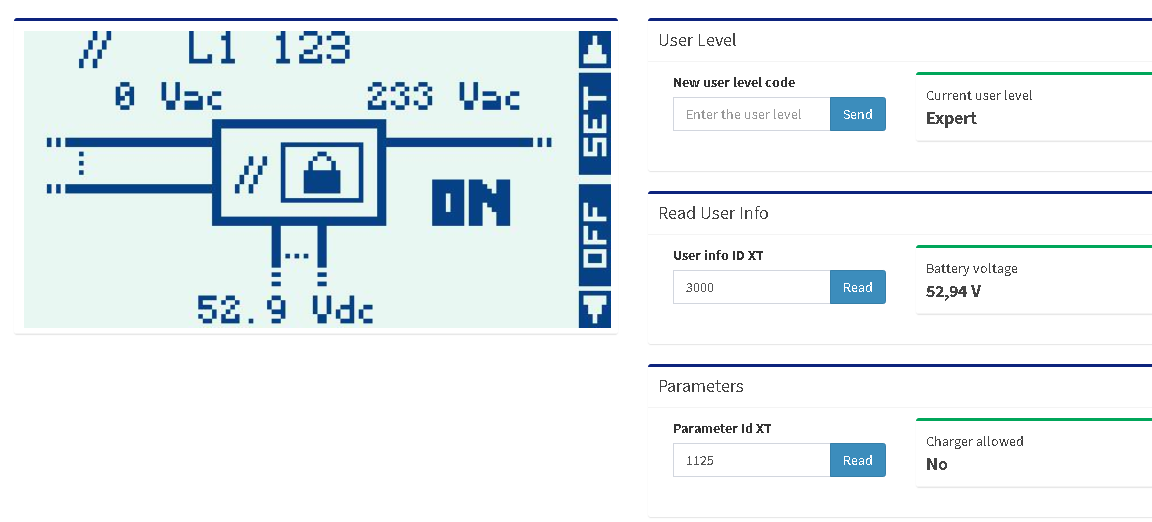

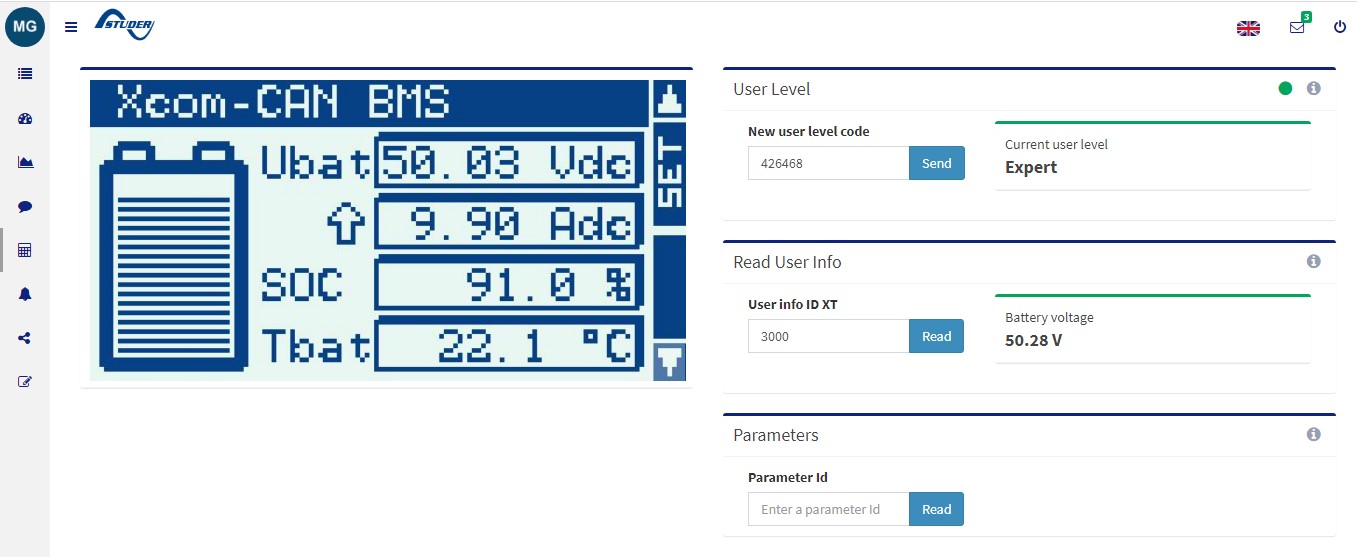

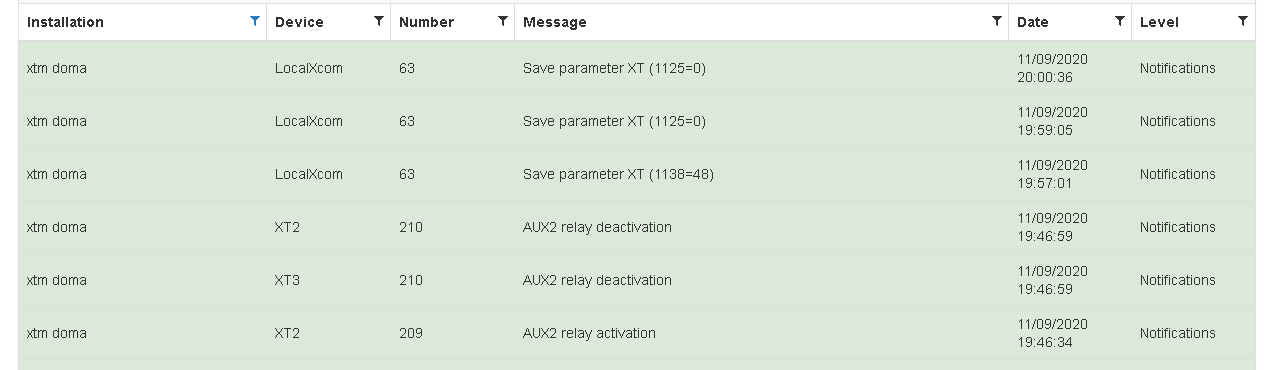

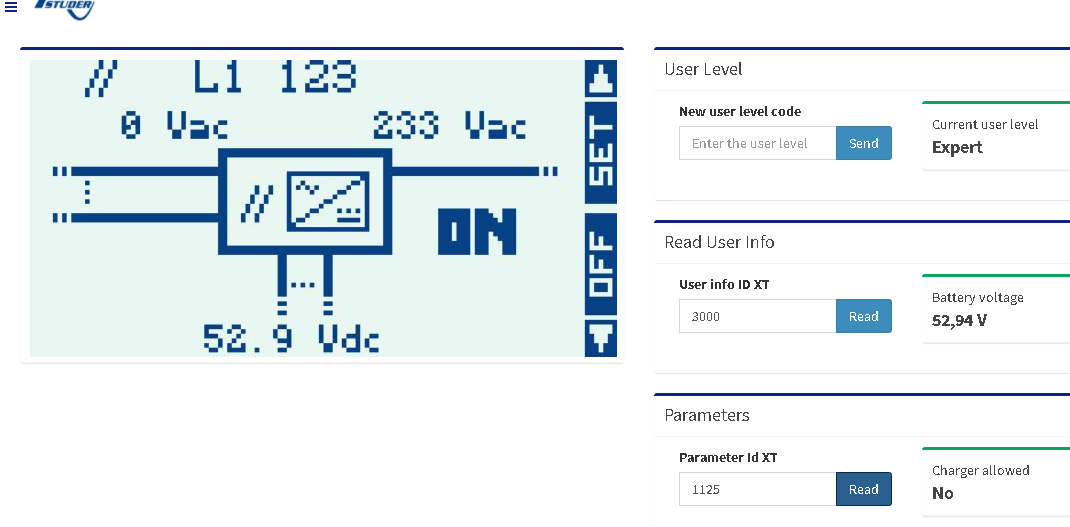

6.4 Prihlasime sa na Studer Portal a skontrolujeme, ci instalacia je funkcna.Niekedy to chvilku trva.
pri pouziti nasl.suboru bude IP adresa MOXY 192.168.0.2, ocakavana adresa gw 192.168.0.254
heslo xcomlan
ak chcete zmenit, kludne zmente v txt subore. lepsie pouzit XCOM admin program!
==XCOM lan config.txt===
[NPort Configuration File]
CheckCode=cfg2
[Basic Information (not changeable)]
APID=0x80015100
HWID=0x511A
Serial No=6026
MAC Address=00:90:E8:5C:A3:C7
Firmware version=0x1020000
[Basic Settings]
Server Name=Xcom-LAN
Time Zone=0
Time Zone index=0
Date_Year=100
Date_Month=11
Date_Day=30
Time_Hour=1
Time_Minute=16
Time_Second=57
Time_Milliseconds=0
Time Server=192.168.50.10
Console Enabled=1
[Network Settings]
IP Address=192.168.0.2
Netmask=255.255.255.0
Gateway=192.168.0.254
IP Configuration=2
DNS Server 1=192.168.0.254
DNS Server 2=192.168.50.13
[SNMP]
Enable SNMP=0
Community=public
Location=
Contact=
Trap=
[Mail]
Mail Server=
Mail Server Login=0
User Name=
Password=
From Address=NP5110A_6026@NP5110A
To Address1=
To Address2=
To Address3=
To Address4=
[Accessible IP List]
Enabled=0
Rule1=0,,
Rule2=0,,
Rule3=0,,
Rule4=0,,
Rule5=0,,
Rule6=0,,
Rule7=0,,
Rule8=0,,
Rule9=0,,
Rule10=0,,
Rule11=0,,
Rule12=0,,
Rule13=0,,
Rule14=0,,
Rule15=0,,
Rule16=0,,
[Serial]
Port1=115200,3,0,1,0,
[Operating Mode]
Port1=13
[Operating Mode Option 2]
Port1=131,0x0D,0x0A,0,0
[Operating Mode Option 1]
Port1=0,1,xcom.studer-innotec.com,83,,4001,,4001,,4001,17,0,0,0,0,0
[Auto Warning]
Mail=0x0
Trap=0x0
[Port Auto Warning]
Port1=0x00,0x00
[IP Address Report]
Server=
Port=4002
Period=10
[Password]
Password=xcomlan
LCM & Reset Protect=2
====koniec suboru XCOM LAN===
Problemy a ich riesenia:
=====================
budem doplnat.
1) spojenie sa nenadviaze ->
Prvu vec si pozrite na MOXA zalozka

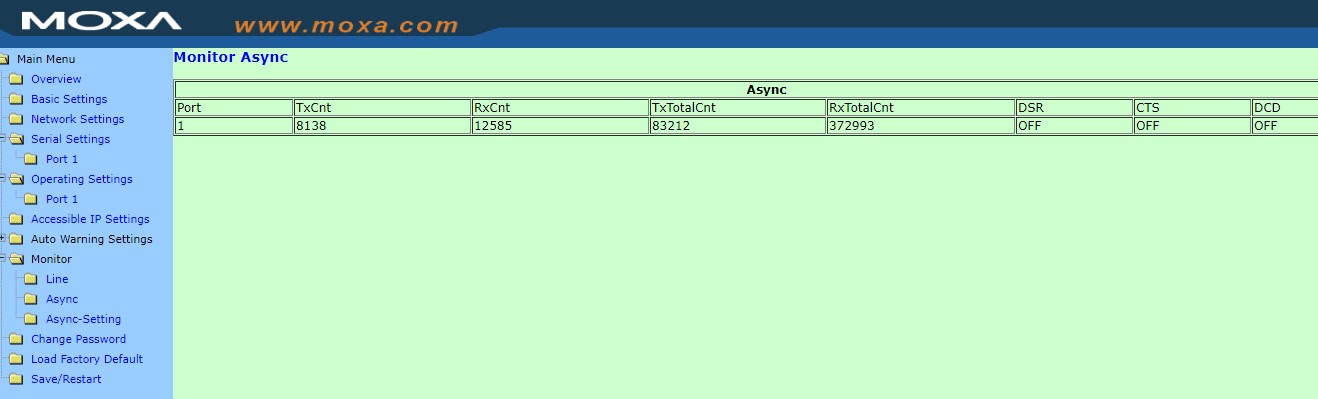

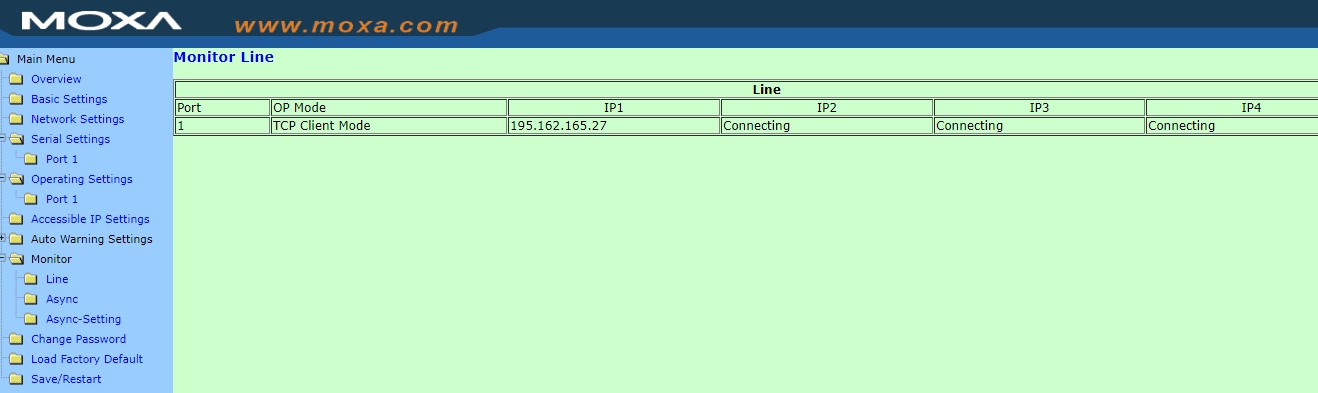

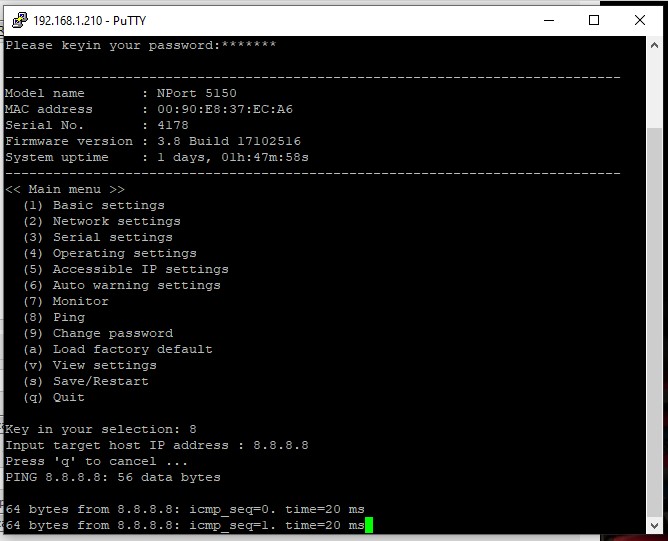

Polozky RX a TXCount musia byt nenulove. Ak nie su, mate problem s nastavenim vasej siete/routera. Caste chyby su nespravna gateway, nespravny subnet, pripadne nespravny DNS. SKontrolujte. Ci vam funguje aspon ping na google.com (IP adresa 8.8.8.8) mozete skusit tak, ze sa cez telnet klient prihlasite na moxa (napr. pouzijete program putty a vyberiete volbu connection telnet. Pripadne napisete na prikazovy riadok command telnet - v niektorych win treba doinstalovat). default heslo je prazdne alebo xcomlan a pouzitete volbu 8-> Ping. Ak neopoveda, mate problem v sieti a jej nastaveni.
2) Ak je siet OK, skontrolujte kabel. Mozete programom xcom config nahrat config xcom232i (znovu na minisd kartu a pichnut do XCOM232i) a pripojit sa s PC napriamo. Pouzit na test mozete program scom s prikazom scom test. Potom znovu vratit xcom LAN config! Kabel je OK, skontrolujte verzia SW na xcom232i. CHodte do RCC02/03-> menu info-> pozrite si zalozku RCC a polozku 2.-XCOM. mal by tam svietit vas GUID id. verzia sw by mala byt 1.6.30 a vyssie. Ak nie, upgradujte!
3) pise xcom connected ale instalacia v studer portali nie je "ziva".
skontrolujte ci vam sedi GUID v portali a v config subore na SDkarte. Niekedy je lepsie nanovo pregenerovat. Ak portal neozije ani o 24 hodin (niekedy im to nejde), skuste nahrat config do moxy cez admin program, problem je vo vasom nastaveni MOXY.
